The Monster Project
|
|
jpatay | Дата: Четверг, 01.09.2022, 09:31 | Сообщение # 211 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата digitalprojectspb ( ) і ось придумав. Бонусом отримав ще -20dB спотворень та покращене використання напруг живлення. Супер, і дарлінгтонів стало менше. То що, інтегратора вже не буде? Було б добре. Параллельно С5, С6 можна плівку додати на 0,22...0,47 мкФ.
P.S. "Совершенству нет предела".
Сообщение отредактировал jpatay - Четверг, 01.09.2022, 14:44 |
|
| |
digitalprojectspb | Дата: Четверг, 01.09.2022, 14:19 | Сообщение # 212 |
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| Ще один важливий (на мій погляд) момент – все це покращення параметрів досягнуто при струмі спокою 240мА на транзистор. У попередній версії максимальні параметри досягалися за струму спокою 350мА. Враховуючи, що живлення апарату +/-50В, це суттєво охолоджує праску. Щодо інтегратора. Симулятор показує постійну напругу на виході близько 4мВ. Я думаю передбачити на друкованій платі місця для підключення паралельно до верхніх колекторних резисторів дифкаскаду. У разі чого, підключаємо багатооборотник, виставляємо нуль, вимірюємо отриманий опір і впаюємо постійний резистор. Головне - не залишати змінний резистор у працюючому девайсі (це моя особиста ворожість, так).
Сообщение отредактировал digitalprojectspb - Четверг, 01.09.2022, 14:30 |
|
| |
jpatay | Дата: Четверг, 01.09.2022, 14:43 | Сообщение # 213 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата digitalprojectspb ( ) Я думаю передбачити на друкованій платі місця для підключення паралельно до верхніх колекторних резисторів дифкаскаду. У разі чого, підключаємо багатооборотник, виставляємо нуль, вимірюємо отриманий опір і впаюємо постійний резистор. Головне - не залишати змінний резистор у працюючому девайсі (це моя особиста ворожість, так). Добавлено (01.09.2022, 14:48) --------------------------------------------- В нас на базарі найшов німецькі, зі старих запасів, ВС556В. Треба буде закупити. І ВС546В теж є.
|
|
| |
digitalprojectspb | Дата: Четверг, 01.09.2022, 16:56 | Сообщение # 214 |
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| Колеги у ваших краях MJF15030 / MJF15031 доступні? Хочу замінити на них TIP122/TIP127, і позбутися дарлінгтонів остаточно. Тим більше, що у MJF корпуси повністю залиті, не треба думати про слюду, кераміку, гуму...
|
|
| |
jpatay | Дата: Четверг, 01.09.2022, 17:12 | Сообщение # 215 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата digitalprojectspb ( ) Колеги у ваших краях MJF15030 / MJF15031 доступні? Пропозицій мало. Щось у них підсилення не велике.
|
|
| |
digitalprojectspb | Дата: Четверг, 01.09.2022, 17:25 | Сообщение # 216 |
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| Звичайно, посилення менше, але симулятор, як я не знущаюся, жодного погіршення параметрів не показує.
|
|
| |
jpatay | Дата: Четверг, 01.09.2022, 19:52 | Сообщение # 217 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| То нехай будуть ці MJF15030 / MJF15031. Будемо шукати. Добавлено (01.09.2022, 20:09) --------------------------------------------- MJF15030 не найшов. MJF15031 найшов всьго 6 шт.
|
|
| |
pepe | Дата: Четверг, 01.09.2022, 20:40 | Сообщение # 218 |
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Цитата digitalprojectspb ( ) олеги у ваших краях MJF15030 / MJF15031 доступні? У нас можна знайти mje15032/15033
С уважением, Юрий.
|
|
| |
digitalprojectspb | Дата: Четверг, 01.09.2022, 21:25 | Сообщение # 219 |
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| Це те ж саме, але у неізольованому корпусі.
|
|
| |
pepe | Дата: Четверг, 01.09.2022, 23:06 | Сообщение # 220 |
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Якщо не помиляюсь у 15030/31 максимальний струм 5А, у 15032/15033 - 8А. А в остальному все теж саме.
С уважением, Юрий.
|
|
| |
digitalprojectspb | Дата: Пятница, 02.09.2022, 01:22 | Сообщение # 221 |
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| Так, струм більше за рахунок кращої теплопередачі між кристалом і навколишнім середовищем.
|
|
| |
jpatay | Дата: Пятница, 02.09.2022, 15:46 | Сообщение # 222 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Я так розумію, що на радіаторах будуть стояти 8 транзисторів.
|
|
| |
digitalprojectspb | Дата: Пятница, 02.09.2022, 19:22 | Сообщение # 223 |
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| Кількість вихідних транзисторів залежить від вихідної потужності. Якщо потрібно 200Вт, то кожному плечі ставиться по парі, якщо вистачить 100Вт, можна і по одному. У цьому можна знизити живлення до +/-40В, а R26 зменшити до 30к. Напевно, знадобиться підкрутити корекцію, і, можливо, уточнити номінали резисторів у ланцюгах стеження дифкаскаду та генераторах струму. Це я підрахую трохи пізніше.
До речі, якщо немає 150030/31, можна використовувати тошибовські 2SA1930/2SC5171, якщо вони доступні.
Сообщение отредактировал digitalprojectspb - Пятница, 02.09.2022, 19:36 |
|
| |
jpatay | Дата: Пятница, 02.09.2022, 19:55 | Сообщение # 224 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата digitalprojectspb ( ) якщо вистачить 100Вт, можна і по одному. У цьому можна знизити живлення до +/-40В, а R26 зменшити до 30к. Напевно, знадобиться підкрутити корекцію, і, можливо, уточнити номінали резисторів у ланцюгах стеження дифкаскаду та генераторах струму. Мабуть я пристану на цей варіант.
Цитата digitalprojectspb ( ) Це я підрахую трохи пізніше. Буду дуже вдячний. Добавлено (02.09.2022, 19:59) ---------------------------------------------
Цитата digitalprojectspb ( ) можна використовувати тошибовські 2SA1930/2SC5171 Такі в нас є, приблизно 1 шт. - 1 бакс.
|
|
| |
digitalprojectspb | Дата: Пятница, 02.09.2022, 21:29 | Сообщение # 225 |
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline

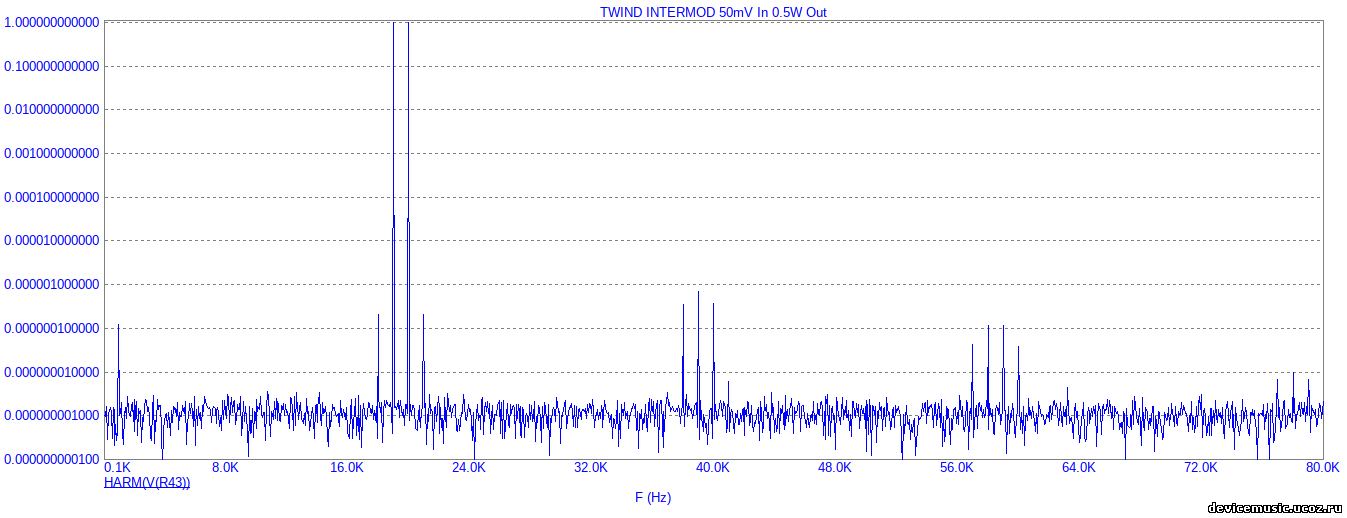

| Почаклував трохи
|
|
| |
|
