The Monster Project
|
|
jpatay | Дата: Четверг, 06.10.2022, 09:34 | Сообщение # 316 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Така штука є в цифрових підсилювачах "Д". Якщо деякий час немає сигнала на вході, підсилювач переходить в стендбай.
|
|
| |
jpatay | Дата: Четверг, 06.10.2022, 19:15 | Сообщение # 317 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Ось ця схема захисту мені більше подобається, але її треба випробувати, чи дійсно вона працює;
|
|
| |
digitalprojectspb | Дата: Четверг, 06.10.2022, 20:57 | Сообщение # 318 |
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| Люба схема захисту повинна мати гистерезис, інакше виникнуть проблеми біля порога включення.
|
|
| |
digitalprojectspb | Дата: Четверг, 06.10.2022, 21:22 | Сообщение # 319 |
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| Забил спитати.Колеги, а чи знаєте ви радянські транзистори в корпусі "болтик"? Вроде з npn визначилися, а чи існують pnp? Просто я вирішив не надіятися на автоматичну установку тока покоя, а зробити здвоєний термодатчик із шунта Хоксфорда (що получилось - на малюнку). Ну і понятно, що старі добрі радянські болтики куда краще, ніж ТО-126. Іх і ізолювати не надо, і ефективність набагато вище.
Сообщение отредактировал digitalprojectspb - Четверг, 06.10.2022, 21:24 |
|
| |
jpatay | Дата: Пятница, 07.10.2022, 10:32 | Сообщение # 320 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата digitalprojectspb ( ) Ну і понятно, що старі добрі радянські болтики куда краще, ніж ТО-126. Іх і ізолювати не надо, і ефективність набагато вище. Юрій, та не треба собі ускладнювати життя. Поставимо ізоляційні прокладки і все буде добре. Q20,21 на платі треба встановити рядом з 5200/1943.
|
|
| |
digitalprojectspb | Дата: Пятница, 07.10.2022, 17:05 | Сообщение # 321 |
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| ОК, але прокладки треба з нітриду алюмінію (сірі). Білі (з оксиду алюмінію) – гірше в 10 разів, це не фігуральний вираз, а факт. Начебто у Львові їх випускають.
Сообщение отредактировал digitalprojectspb - Пятница, 07.10.2022, 17:07 |
|
| |
jpatay | Дата: Пятница, 07.10.2022, 17:51 | Сообщение # 322 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Та щось найдемо...
|
|
| |
pepe | Дата: Пятница, 07.10.2022, 19:41 | Сообщение # 323 |
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Слюда теж непогано. )
С уважением, Юрий.
|
|
| |
jpatay | Дата: Пятница, 07.10.2022, 20:51 | Сообщение # 324 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) Слюда теж непогано. ) Я тільки нею і користуюсь. Її можна прокласти зразу на всі транзюки, якщо вони близько стоять один від одного.
|
|
| |
digitalprojectspb | Дата: Пятница, 07.10.2022, 23:45 | Сообщение # 325 |
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline

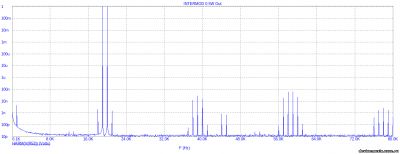

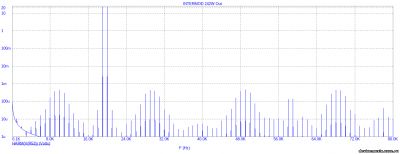

| Мені тут порадили придивитися до TIP35/TIP36, я поки що перевіряю на моделі, і таки поки що нітрохи не гірше. Потім відпишусь. Якщо вийде, то буде здорово – ці транзистори значно дешевші, ніж 5200/1943. Є ще альтернатива – FJL4215/FJL4315, але вони недешеві. І ви знаєте, що я вам скажу? Скажу, що такого поки що не отримував на дорогих каменях.

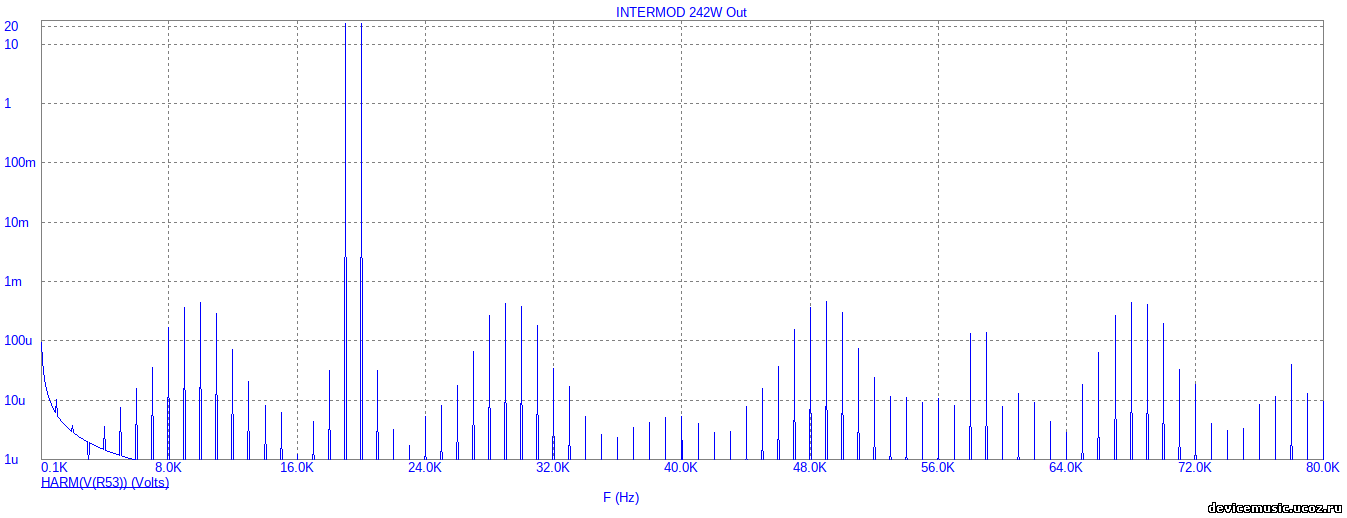

242W (до кліпінгу ще вольт 5 або 6):
Сообщение отредактировал digitalprojectspb - Суббота, 08.10.2022, 03:34 |
|
| |
jpatay | Дата: Суббота, 08.10.2022, 08:19 | Сообщение # 326 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата digitalprojectspb ( ) Скажу, що такого поки що не отримував на дорогих каменях. Вчора машиністи так відсвяткували ювілей свого "царя", що підпалили цистерни на кримському мосту. Знову бавовна... Гарно палає.
|
|
| |
digitalprojectspb | Дата: Суббота, 08.10.2022, 13:23 | Сообщение # 327 |
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| Шашлик є?
Добавлено (09.10.2022, 02:50) --------------------------------------------- Слюда, звичайно, добре, але кераміка краща. До того ж вона у Неньці й виготовляється.Ось дивіться таблицю. Хоча на наших потужностях, напевно, і слюда згодиться.
Сообщение отредактировал digitalprojectspb - Воскресенье, 09.10.2022, 02:50 |
|
| |
pepe | Дата: Понедельник, 10.10.2022, 11:01 | Сообщение # 328 |
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Автоматическое отключение типа такого?
С уважением, Юрий.
|
|
| |
digitalprojectspb | Дата: Понедельник, 10.10.2022, 23:35 | Сообщение # 329 |
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| Так, щось на зразок цього. Але я вважаю, в наші дні можна як таймер використовувати якийсь 6-8-ногий мікроконтролер. Типу ATtiny10-TSHR, наприклад. Добавлено (11.10.2022, 02:38) --------------------------------------------- А в цій схемі я б застосував CD4093 і у вхідних вентилів по одній нозі прив'язав до живлення для мінімізації впливу витоків (а в гістерезисних елементах вони вищі, ніж у звичайних 2І-НЕ).
|
|
| |
pepe | Дата: Вторник, 11.10.2022, 16:09 | Сообщение # 330 |
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Було б кому написати програму для мікроконтроллера...
С уважением, Юрий.
|
|
| |
|
