Цирклотроны на германиевых транзисторах. Тема 1.
|
|
_Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона, и дифференциально-каскодным вариантом входного каскада. Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему. Усилители критичны к точности подбора деталей.
Настройка: (Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение, 2) R5 - на макс. сопротивление , 3) Включаем всё в сборе, но на ВК питание не подаём. 4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5 до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль. 4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия. 5) Подключаем лампы вместо предохранителей(сначала один канал). 6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом. 7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ. 8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ). Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится". Термодатчик должен стоять на "шляпе" ГТ806. 10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная. 11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке. 12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями. Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно. Ток покоя надо настраивать по осциллографу. Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться. Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА. Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно: После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5. И только потом подключать выходной каскад, и плавно настраивать его ток покоя. Регулировка тока покоя чувствительна к конвекции в области радиаторов. Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе. Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники. В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г. Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.
Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
|
| |
jpatay | Дата: Четверг, 11.10.2018, 19:46 | Сообщение # 1606 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Запустил один канал. На выходе 1Т321А/1Т813Б. Бета соответственно - 10 и 33. Меандр на 100 кГц при токе покоя 150 мА:
И при токе - 350 мА:
Этот "горбик" в левом верхнем углу с увеличением тока покоя уменьшается. Так что и варианте "Д3" надо ток покоя примерно 350 мА, а не хотелось бы. Попробую ещё увеличить резисторы в "серво".
|
|
| |
hrobua | Дата: Четверг, 11.10.2018, 21:20 | Сообщение # 1607 |
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline
| Цитата jpatay ( ) В продаже есть разные... благодарю за ссылку и размеры, плата красотень
|
|
| |
jpatay | Дата: Четверг, 11.10.2018, 21:31 | Сообщение # 1608 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата hrobua ( ) благодарю за ссылку и размеры, https://prom.ua/p373376311-radiator-dlya-2vt.html Эти можно на ГТ404. https://prom.ua/p452264521-radiator-dlya-2vt.html А этот на ГТ321.
Добавлено (12.10.2018, 10:50) --------------------------------------------- Поставил в "серво" резисторы 33 кОм, 4 шт. Усилитель работает. Иголку на меандре тоже победил. Поставил R-C цепочку в базу Т3, (36 кОм, 0,47 мкФ).
Сообщение отредактировал jpatay - Пятница, 12.10.2018, 11:12 |
|
| |
jpatay | Дата: Пятница, 12.10.2018, 11:31 | Сообщение # 1609 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Теперь АЧХ - 700 кГц (-3 дБ). Меандры: 20 кГц, 50 кГц и 100 кГц.
|
|
| |
jpatay | Дата: Пятница, 12.10.2018, 11:34 | Сообщение # 1610 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| А это меандр генератора:
Меандр на 20 кГц, такой же как и генератора. Вот и всё, супер. Теперь буду переделывать второй канал.
Добавлено (12.10.2018, 12:03) --------------------------------------------- Подключил акустику, слушаю музыку. Звук мягкий, не закрепощённый, воздушный. Бомба!!!!
Сообщение отредактировал jpatay - Пятница, 12.10.2018, 12:04 |
|
| |
_Svjatoslav_ | Дата: Вторник, 16.10.2018, 13:20 | Сообщение # 1611 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline

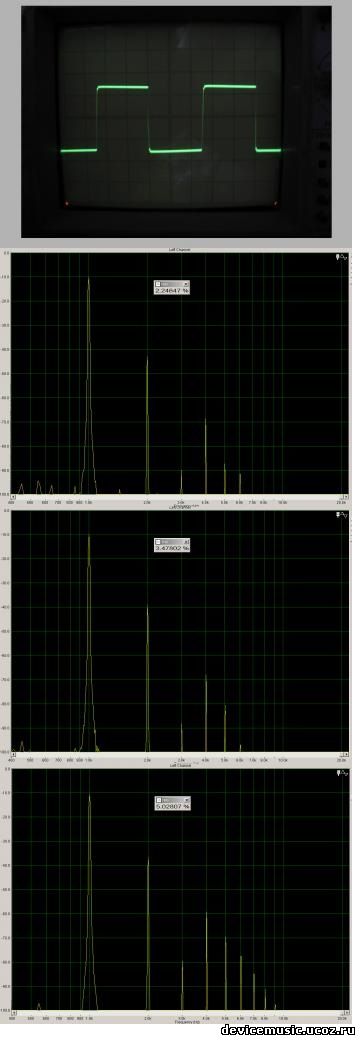

| Так как германиевые цирклотроны изначально задуманы как лучшая замена ламповых усилителей, то приведу ссылку на очень грамотную, и обстоятельную работу: однотактник на лампе 6П44С. В триодном включении эта лампа обходит по объективным и субъективным тестам знаменитую 6С4С. Интересно сравнить спектр и уровень гармоник с германиевыми схемами. Чтобы увидеть вложения, там требуется регистрация. Поэтому приведу одно из них здесь.
https://hi-fidelity-forum.com/forum/thread-186753.html
|
|
| |
jpatay | Дата: Вторник, 16.10.2018, 13:38 | Сообщение # 1612 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Запихнул, наконец, всё в корпус. Осталось провода выложить и прослушать в стерео варианте.
Попробовал регулировать ток покоя без 1Т813, но с подключенными 1Т321А. Оказывается всё хорошо тоже настраивается, но начинают греться бедолаги. Это я к тому, что можно проверить работоспособность собранной платы без мощных выходных транзисторов.
|
|
| |
jpatay | Дата: Вторник, 16.10.2018, 20:21 | Сообщение # 1613 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline

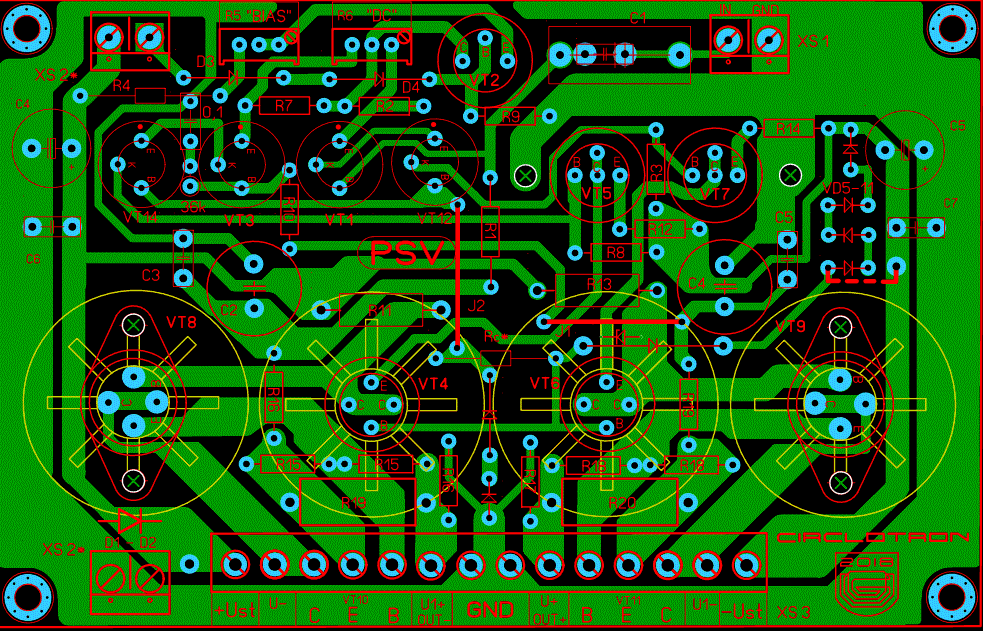

| Дорисовал печатку "Д3":
|
|
| |
pepe | Дата: Среда, 17.10.2018, 13:12 | Сообщение # 1614 |
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Схема защиты попалась на глаза. Возможно у кого-то будет желание попробовать. Время поключения АС регулируется С7.
С уважением, Юрий.
Сообщение отредактировал pepe - Среда, 17.10.2018, 13:12 |
|
| |
jpatay | Дата: Среда, 17.10.2018, 18:32 | Сообщение # 1615 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) Возможно у кого-то будет желание попробовать. Юра, я сейчас слушаю цирклотрон без защиты. Лень её собирать, но придётся. За два дня ничего не "накрылось". Думаю, всё-таки попробовать схему защиты на опере LM393. Cейчас всё выглядит так, потом всё причешу, закрою крышкой, настрою ток покоя и сниму, ещё раз, все параметры:
Добавлено (17.10.2018, 18:38) --------------------------------------------- Цирклотрон очень крикливый. Чуть покрутил РГ, а он уже орёт дай Бог. На средней мощности он играет, как ГЕ-25 на полной мощности. А бас там какой)))) Обалдеть.
Сообщение отредактировал jpatay - Среда, 17.10.2018, 18:40 |
|
| |
pepe | Дата: Среда, 17.10.2018, 18:41 | Сообщение # 1616 |
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Женя, оно вроде бы защита и не самая необходимая вещь, по крайней мере мне она ни разу не пригодилась, но на всякий случай... Серьёзно выглядит агрегат с такими радиаторами.
С уважением, Юрий.
|
|
| |
jpatay | Дата: Среда, 17.10.2018, 18:56 | Сообщение # 1617 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) Серьёзно выглядит агрегат с такими радиаторами. Они больше 40 градусов не нагреваются. Термодатчики двигал, вот как на картинке, ток стоит 280 мА и ниже не падает.
|
|
| |
sergeyharin | Дата: Четверг, 18.10.2018, 07:19 | Сообщение # 1618 |
Рядовой
Группа: Пользователи
Сообщений: 14
Статус: Offline
| pepe-Схема защиты попалась на глаза. Возможно у кого-то будет желание попробовать. Время поключения АС регулируется
а что за элементы-Х1-Х5,маркировка?
|
|
| |
jpatay | Дата: Четверг, 18.10.2018, 09:28 | Сообщение # 1619 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Это оптроны.
|
|
| |
sergeyharin | Дата: Четверг, 18.10.2018, 10:20 | Сообщение # 1620 |
Рядовой
Группа: Пользователи
Сообщений: 14
Статус: Offline
| что оптроны -это понятно, а какого типа (маркировка?)
|
|
| |
|
