Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
| |
| shiric1951 | Дата: Воскресенье, 29.04.2018, 09:28 | Сообщение # 976 |
 Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay (  ) Ой нет. Пульсации увеличатся. Надо ёмкости большие.
Для вых.каскада ОППВ-надо пробовать.Скорее всго -надо значительно увеличить ёмкости.Но при таких токах
может быть подмагничивание сердечника силовика.Цитата jpatay ( ) Очень интересно узнать, поставили 1Т813 с большим усилением или на тех же триодах слушаете?

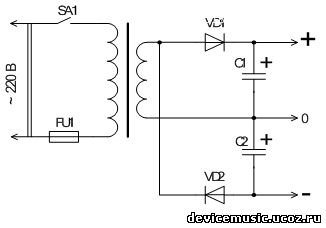

Можно и так.Схема с удвоением или двухполярная (если надо)
|
| |
| |
| jpatay | Дата: Воскресенье, 29.04.2018, 09:42 | Сообщение # 977 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата shiric1951 ( ) Можно и так.Схема с удвоением или двухполярная (если надо)  Цитата shiric1951 ( ) Для вых.каскада ОППВ-надо пробовать.
Не терпится посмотреть синус на супербетистых 1Т813.
Я сейчас неспешно изготавливаю подарки для Валеры из Минска и Василия с Ростова. Короче, обмениваемся подарками.
Жду Валеру в гости.
|
| |
| |
| shiric1951 | Дата: Воскресенье, 29.04.2018, 11:58 | Сообщение # 978 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) Не терпится посмотреть синус на супербетистых 1Т813
Как я писал выше - хочу поставить на один общий радиатор через бериллевые прокладки.
С утра не выключаю циркл. -левый канал и мой околокомпьютерный Pioneer A-10-правый канал.Пионер
откровенно "сливает".Цитата jpatay ( ) Я сейчас неспешно изготавливаю подарки для Валеры из Минска
Цитата jpatay ( ) Жду Валеру в гости. |
| |
| |
| jpatay | Дата: Воскресенье, 29.04.2018, 12:37 | Сообщение # 979 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата shiric1951 ( ) Пионер откровенно "сливает".
У Валеры можно ГТ806-ми разжиться.
Цитата shiric1951 ( ) Да вот дачу надо открывать.
А раньше при советах говорили: Москва - сердце страны, а Волынь - мочевой пузырь.
Сообщение отредактировал jpatay - Воскресенье, 29.04.2018, 12:39 |
| |
| |
| guzikovva | Дата: Воскресенье, 29.04.2018, 13:12 | Сообщение # 980 |
 Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| блин как я Вам завидую что Волынь что Карелия - это ж какие красоты! А в Донбассе степь да степь кругом. Но вот конкретно нашему городу несказанно повезло . У нас свой лес причём дикий.
прямо посреди города мало того ещё и два небольших озерца в этом лесу. Красотень. Есть дубы которым давно 3а триста.
|
| |
| |
| jpatay | Дата: Воскресенье, 29.04.2018, 13:30 | Сообщение # 981 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата guzikovva ( ) Красотень.
Понастроили дворцы прямо у воды, канализации толком нет.
|
| |
| |
| shiric1951 | Дата: Воскресенье, 29.04.2018, 14:11 | Сообщение # 982 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) Лучше Цирка? Но при таком синусе, конечно, будет хуже Цирк играть
как бы приближена ,хорошая локализация звуков. Но это на небольшой громкости. При добавлении громкости у циркла
несколько увеличиваются искажения (некий диссонанс).Цитата jpatay ( ) У Валеры можно ГТ806-ми разжиться.
У меня есть 806,но пока хочу подобрать 4-ку 813. Цитата guzikovva ( ) что Волынь что Карелия - это ж какие красоты! А в Донбассе степь да степь кругом
А я скучаю по степи. Детство и молодость прошла в северном Казахстане (Кокшетау).Бескрайние степи.
Простор и тёплый ветер. В Карелии всё не так. За 30 лет не могу привыкнуть.
|
| |
| |
| jpatay | Дата: Воскресенье, 29.04.2018, 15:17 | Сообщение # 983 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата shiric1951 ( ) При добавлении громкости у цирка несколько увеличиваются искажения (некий диссонанс).
У меня тоже было такое, пока не поставил супербетистые транзисторы. И вершины синусоиды на макс. мощности стали "острыми", при правильном подборе, конечно, тока покоя.
Добавлено (29.04.2018, 15:17)
---------------------------------------------
Валерчик, начинай с Цирка. ЧХ уже много народу повторило, а Цирк - нет.
Сообщение отредактировал jpatay - Воскресенье, 29.04.2018, 20:12 |
| |
| |
| _Svjatoslav_ | Дата: Воскресенье, 29.04.2018, 18:56 | Сообщение # 984 |
|
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Цитата jpatay ( ) Сергей, какой ВК Дарлингтона лучше, Д/2 или Д?
В случае цирклотрона заметной разницы быть не должно. Она будет, но в тонкостях.
Гораздо больше будут влиять произведения беты пар ВК, и их индивидуальная линейность.
|
| |
| |
| jpatay | Дата: Воскресенье, 29.04.2018, 19:10 | Сообщение # 985 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата _Svjatoslav_ ( ) Гораздо больше будут влиять произведения беты пар ВК, и их индивидуальная линейность. |
| |
| |
| shiric1951 | Дата: Среда, 02.05.2018, 22:39 | Сообщение # 986 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline

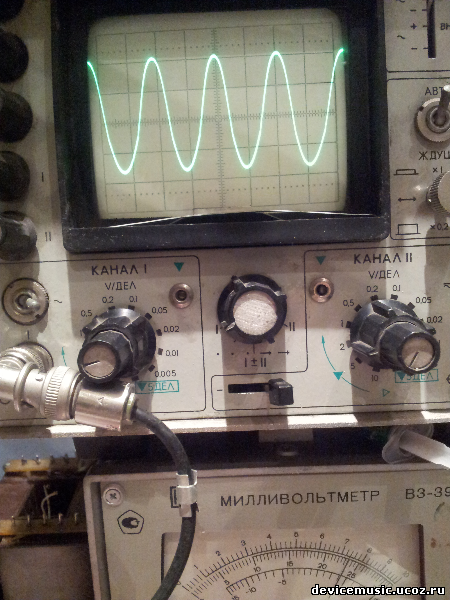

| Прикрутил 1т813 с бэтой больше 100. Картинка (и звук) стала получше.
|
| |
| |
| jpatay | Дата: Четверг, 03.05.2018, 11:09 | Сообщение # 987 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата shiric1951 ( ) Картинка (и звук) стала получше.  Теперь надо смотреть на вершины синусоиды и регулировать ток покоя так , чтобы вершины синуса приняли правильную форму. И это надо проделать на максимально неискажённой синусоиде.
Сейчас нижняя полуволна немного ещё искажённая. Проверьте ещё какая синусоида на коллекторах Т4 и Т6 на драйвере.
Ещё в драйвере причина может быть. Вообщем надо подбирать транзисторы так, чтобы была полная симметрия синусоиды.
Деление 5 Вольт? Амплитуда получается около 10 В.
Сообщение отредактировал jpatay - Пятница, 04.05.2018, 11:24 |
| |
| |
| shiric1951 | Дата: Четверг, 03.05.2018, 15:20 | Сообщение # 988 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) Ещё в драйвере причина может быть. Вообщем надо подбирать транзисторы так, чтобы была полная симметрия синусоиды.
и немного различаются по амплитуде.
Рано спаял платы. Здесь нужен развёрнутый макет. А то пару раз перепаял транзисторы и дорожкам кирдык.
Похоже ,придётся сворачиваться с этим проектом.
|
| |
| |
| jpatay | Дата: Пятница, 04.05.2018, 09:17 | Сообщение # 989 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата shiric1951 ( ) придётся сворачиваться
Буду скоро собирать вариант Д/2 для Василия, выложу фотки.
Сообщение отредактировал jpatay - Пятница, 04.05.2018, 15:40 |
| |
| |
| shiric1951 | Дата: Пятница, 04.05.2018, 16:42 | Сообщение # 990 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) Эх. Дойти почти до финиша и сойти с дистанции.
Просто отложу на некоторое время.Присмотрюсь к достижениям других
и сделаю работу над ошибками. Непонятно,почему разные амплитуды полуволн?
Несмотря на замену транзисторов , нижняя полуволна всегда меньше.
|
| |
| |
|
