Цирклотроны на германиевых транзисторах. Тема 1.
|
|
_Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона, и дифференциально-каскодным вариантом входного каскада. Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему. Усилители критичны к точности подбора деталей.
Настройка: (Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение, 2) R5 - на макс. сопротивление , 3) Включаем всё в сборе, но на ВК питание не подаём. 4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5 до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль. 4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия. 5) Подключаем лампы вместо предохранителей(сначала один канал). 6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом. 7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ. 8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ). Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится". Термодатчик должен стоять на "шляпе" ГТ806. 10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная. 11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке. 12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями. Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно. Ток покоя надо настраивать по осциллографу. Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться. Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА. Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно: После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5. И только потом подключать выходной каскад, и плавно настраивать его ток покоя. Регулировка тока покоя чувствительна к конвекции в области радиаторов. Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе. Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники. В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г. Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.
Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
|
| |
jpatay | Дата: Воскресенье, 02.09.2018, 17:48 | Сообщение # 1456 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline

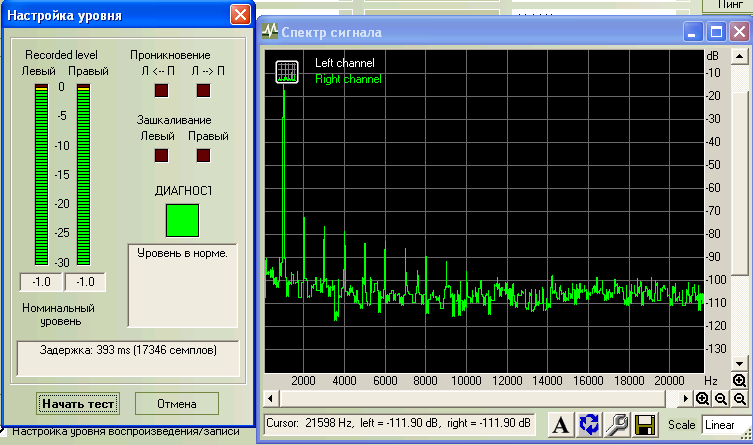

| Цитата pepe ( ) переключи шкалу на логарифмическую, Юра, она была на логарифмической. Сейчас переключил на линейную. 1. Приблизительно - 5 Вт:
2. Регулятор громкости УНЧ на нуле:
Сообщение отредактировал jpatay - Воскресенье, 02.09.2018, 19:08 |
|
| |
pepe | Дата: Воскресенье, 02.09.2018, 19:41 | Сообщение # 1457 |
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Можно сказать, что есть некоторое сходство в результатах измерений.
С уважением, Юрий.
|
|
| |
jpatay | Дата: Воскресенье, 02.09.2018, 19:50 | Сообщение # 1458 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) есть некоторое сходство в результатах измерений. Да. От 2 кГц и до 8 кГц, картина похожая. Юра, а С3 у тебя сейчас есть, чтобы измерить?
Добавлено (02.09.2018, 20:02) --------------------------------------------- Юра, а на аватаре - это ты? Что-то не похоже... Я переместил своё фото из Клуба.
Сообщение отредактировал jpatay - Воскресенье, 02.09.2018, 20:16 |
|
| |
pepe | Дата: Воскресенье, 02.09.2018, 20:32 | Сообщение # 1459 |
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Женя, С3 нет, есть просто С. Но нет нормальных выходников для этого варианта. Всё, что есть - с бэтой 80-83 максимум.
Фото моё, наложен фильтр sketch. В клубе старое фото и тогда я ещё курил.
С уважением, Юрий.
Сообщение отредактировал pepe - Воскресенье, 02.09.2018, 20:33 |
|
| |
jpatay | Дата: Воскресенье, 02.09.2018, 20:37 | Сообщение # 1460 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Понятно. Вообщем ставлю два канала Д3.
|
|
| |
hrobua | Дата: Воскресенье, 02.09.2018, 21:39 | Сообщение # 1461 |
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline
| Цитата pepe ( ) Страшное фото макета. да ладно, красотень, гляжу вроде платки управления уже собраны? на атмегу не похоже, чтото пожирнее-тинси? эквивалент "ацкий" у Вас
Приехал с Винницы корпус от аккорда 001 в отличном состоянии, на чермете загрузили меня такими радиаторами
(фото из инета)оба типа собираются в батарею, по размерам не сильно отличаются, верхние как то классичнее, нижние тяжелее, какие использовать? правда места для самого усилителя мало остается
|
|
| |
jpatay | Дата: Воскресенье, 02.09.2018, 21:49 | Сообщение # 1462 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата hrobua ( ) верхние как то классичнее, нижние тяжелее, какие использовать? Если на радиаторы ставить ГТ806,1Т813, тогда - верхние. Для 1Т910 - нижние.

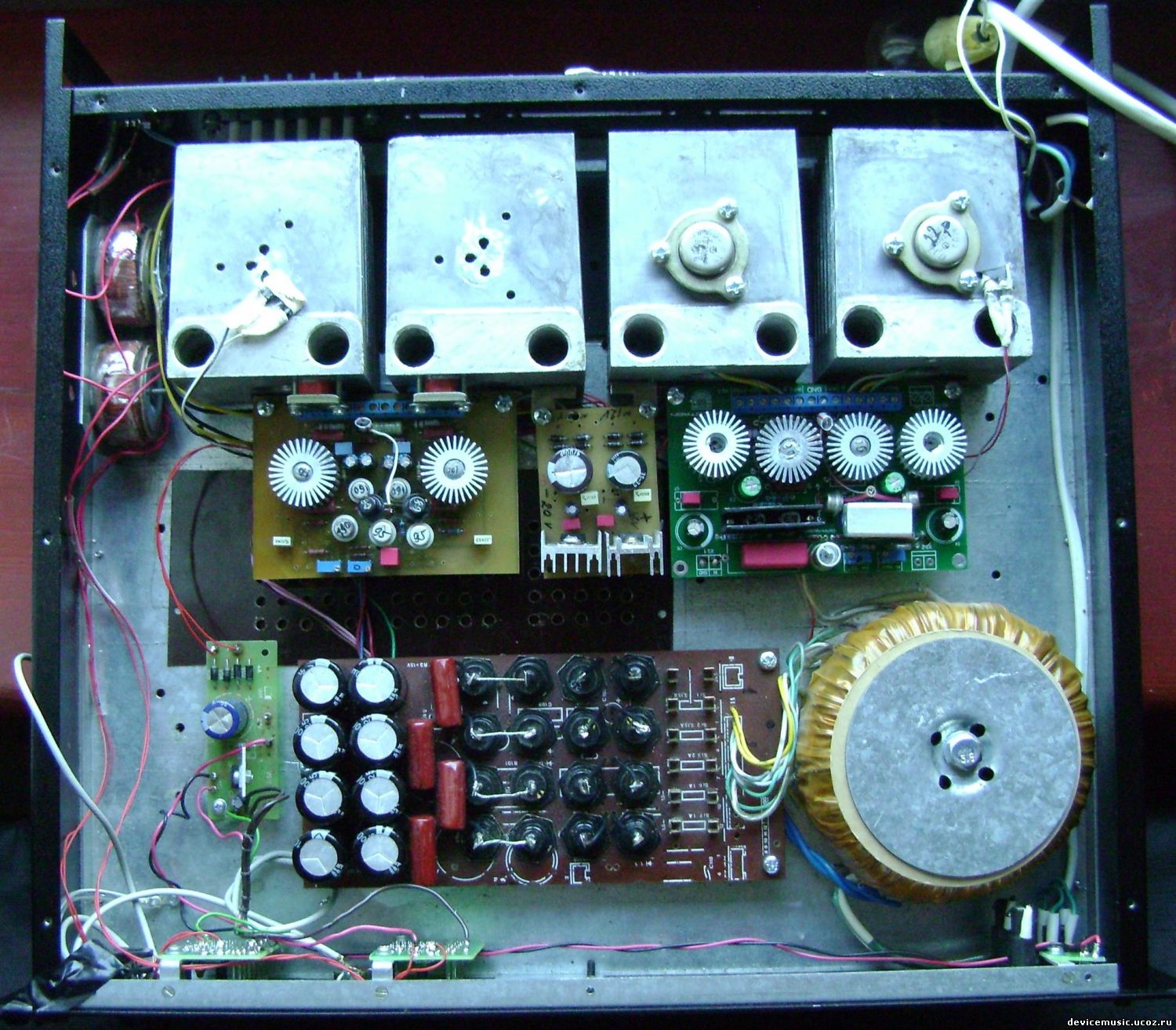

На рабочем макете слева - С3 на 1Т910, справа - ГТ806 (Д3).
Сообщение отредактировал jpatay - Воскресенье, 02.09.2018, 21:50 |
|
| |
shiric1951 | Дата: Воскресенье, 02.09.2018, 21:58 | Сообщение # 1463 |
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата pepe ( ) У меня без трансформатора, с внешним геном на варианте Д3 получилось немного лучше. Это так, измерения на скорую руку. Юрий,я правильно понимаю,что 3 и 5 гармоника больше второй? http://devicemusic.ucoz.ru/_fr/2/6161266.jpg
|
|
| |
hrobua | Дата: Воскресенье, 02.09.2018, 22:04 | Сообщение # 1464 |
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline
| Евгений простите, но у Вас они не по феншую перевернуты, ребра горизонтально (чую ща от генерала саечку отхвачу)) я так понял, что транзисторы без прокладок на радиаторы посажены, изолированы сами радиаторы, буду если 910 то с торца там где крепление для вентилей/диодов садить на медную пластину толщиной около 5 мм, на прямую, а изолировать от радиатора уже ее через слюду с пастой, а если 806(813 что то еще не нашел ) то через уголок 1 канал на 910х, а 2й на 813? какая то переходная модель для оценки звучания? а слева 2 бублика -дросселя по питанию или отдельное питание на стабы +20, -12 ?
|
|
| |
jpatay | Дата: Воскресенье, 02.09.2018, 22:11 | Сообщение # 1465 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата hrobua ( ) изолированы сами радиаторы, Да, так лучше.
Цитата hrobua ( ) 1 канал на 910х, а 2й на 813? какая то переходная модель для оценки звучания? Это сделано для измерения спектра гармоник, потом будет два "Д3".
Цитата hrobua ( ) а слева 2 бублика -дросселя по питанию Это разделительные трансы (стоят на выходе) для пиковых индикаторов.Добавлено (02.09.2018, 22:12) ---------------------------------------------
Цитата hrobua ( ) ребра горизонтально В корпус по высоте не влазят.Добавлено (02.09.2018, 22:15) ---------------------------------------------
Цитата hrobua ( ) садить на медную пластину толщиной около 5 мм, на прямую, а изолировать от радиатора уже ее через слюду с пастой Это лишнее. Лучше сразу через слюду и на радиатор.Добавлено (02.09.2018, 22:25) ---------------------------------------------
Цитата hrobua ( ) корпус от аккорда 001 в отличном состоянии, Так это вертушка?
|
|
| |
hrobua | Дата: Воскресенье, 02.09.2018, 22:56 | Сообщение # 1466 |
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline
| Цитата jpatay ( ) Так это вертушка? http://www.rw6ase.narod.ru/00/el_p/akkord001.html всё с него и началось, года два назад, у барышни в гараже нашел за 200грн, заодно вспомнил что когдато в молодости паял. Столик сразу откинут был, замена электролитов и провода внутри на выход на акустический, звучание оч понравилось, наткнулся на ге25, не успел насобирать детальки на него. Цирком заболелЦитата jpatay ( ) Это лишнее. Лучше сразу через слюду и на радиатор. там дырка посредине, некрасиво же + у меди в 1,5 раза лучше теплопроводность, да и термо возле транзистора красиво лягут
|
|
| |
pepe | Дата: Воскресенье, 02.09.2018, 23:29 | Сообщение # 1467 |
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Цитата hrobua ( ) гляжу вроде платки управления уже собраны Слева вверху это генератор dds, управление на пике. А справа это Никитинский РГ. Нагрузочный резистор когда-то у китайцев купил, безиндукционный 100W. У них ещё и на 300W были.
shiric1951, shiric1951, Цитата shiric1951 ( ) Юрий,я правильно понимаю,что 3 и 5 гармоника больше второй?
Да, но это на максимальной выходной мощности, практически перед началом ограничения.
С уважением, Юрий.
Сообщение отредактировал pepe - Воскресенье, 02.09.2018, 23:30 |
|
| |
_Svjatoslav_ | Дата: Понедельник, 03.09.2018, 08:18 | Сообщение # 1468 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Цитата pepe ( ) Это так, измерения на скорую руку. При вычитании гармоник генератора на одном вате получилось всего 0,012% гармоник, на максимуме - меньше 0,39%. Жаль, не видно спектра генератора, и D3 на мощности 1 Вт. На большой он быстроспадающий, типично "двухтактный". Третья и пятая доминирующие, седьмой совсем маленький "хвостик" более высоких номеров нет.
|
|
| |
_Svjatoslav_ | Дата: Понедельник, 03.09.2018, 08:24 | Сообщение # 1469 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Цитата jpatay ( ) 1. Приблизительно - 5 Вт: А в этом случае спектр также спадающий, но "однотактный", доминирует вторая.
|
|
| |
inkvizitor | Дата: Понедельник, 03.09.2018, 08:45 | Сообщение # 1470 |
Полковник
Группа: Пользователи
Сообщений: 164
Статус: Offline
| Цитата _Svjatoslav_ ( ) А справа это Никитинский РГ. а Ви по якому проекту його збирали ?
|
|
| |
|
