Однотактный ламповый усилитель SE6F6C.
svjatoslavДата: Суббота, 22.05.2010, 09:23 | Сообщение # 1
Группа: Удаленные





Предлагаю обсудить схемотехнику усилителя SE6F6C, тонкости настройки, детали, в помощь желающим его повторить.
Особенности схемы: генератор тока в каскаде СРПП, отсутствие электролитов в катодах, минимум конденсаторов в схеме.
Статья на главной странице:
http://devicemusic.ucoz.ru/blog....05-19-1
Схема окончательного варианта, и варианта блока питания с раздельным анодным питанием по 300 В  на канал:



Прикрепления: 3724780.jpg (80.0 Kb) · 3788036.jpg (62.3 Kb)

sergo_griДата: Вторник, 24.10.2017, 11:47 | Сообщение # 271
Рядовой
Группа: Пользователи
Сообщений: 6
Репутация: 0
Статус: Offline
Благодарю за ответ

saz55Дата: Вторник, 02.01.2018, 15:35 | Сообщение # 272
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
Добрый день!
С новым годом !!!!
Очень понравилась тема.
Есть вопрос.
В качестве  С 4 имеются jensen 0,47X1000v,    ОМБГ-2  0,25X400V и К40У-9 0,22X400V,КАКИЕ ЛУЧШЕ ИСПОЛЬЗОВАТЬ?
C5 имеются но МБГО -1 4 на 300 вольт,сомневаюсь.Есть МБГО-2 4 на 400в но разных годов,цвета и один немного,совсем немного вздут.
6н8с и 6ф6с нужны подобранные пары? В  истоке 2 есть выбор ламп дорогие и не очень.К чему стремится? (6Ф6С ПАР НЕТ)
 Посоветуйте.Спасибо.

_Svjatoslav_Дата: Среда, 03.01.2018, 10:12 | Сообщение # 273
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Репутация: 23
Статус: Offline
Здравствуйте!
Удачи, успеха Вам в новом году!

В качестве С4 порекомендую использовать фольговый К40У-9 0,22X400V, из-за его герметичного корпуса и, вследствие этого,
 практически неограниченного срока хранения.
 jensen  какого именно типа? Можно подробнее?
Кандидатом на С5 должен быть конденсатор на напряжение 400 В или выше. Лучше поискать пару к  МБГО-2, 4 мкФ х 400 В.
Со вздутым лучше не рисковать, даже если он и не имеет утечки.
6Н8С  и 6Ф6С в пары подбирать не обязательно. Но желательно применить не работавшие, с  близкими параметрами,
соответствующими типовым паспортным данным, с допустимым отклонением.
Схема мало критична к разбросу характеристик ламп.

saz55Дата: Среда, 03.01.2018, 15:40 | Сообщение # 274
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
Здравствуйте!
Благодарю Вас за помощь.
JENSEN   0,47
1000 wvdc
opa-1-2894 xsi  made  in Denmark 83 год
Нашел два К73П-2,   4Х400 В, в блоке питания хочу ставить мбго  4 х 600в,есть омбг-1 2х600 но по габаритам он больше.Очень давно с лампами не работал.Более глупых вопросов не поступит.Спасибо.

_Svjatoslav_Дата: Суббота, 06.01.2018, 22:14 | Сообщение # 275
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Репутация: 23
Статус: Offline
Цитата saz55 ()
Очень давно с лампами не работал
 К73П-2, 4 мкФ на 400 В - отличный вариант в блок питания.

Насчёт вопросов -  задавайте любые.

И всем форумом будем ждать результат.
 Удачи!

rump16Дата: Воскресенье, 02.09.2018, 19:46 | Сообщение # 276
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
Здравствуйте!
Увлекла тема.
Унифицированный БП готов.
Лампы заказаны в Исток 2.
С дизайном корпуса пока не очень.
Пожалуйста покажите Ваш с новым БП.
Что у Вас нового? Что то форум затих. Взбодрите!
Спасибо.

_Svjatoslav_Дата: Понедельник, 03.09.2018, 08:32 | Сообщение # 277
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Репутация: 23
Статус: Offline
Форум сейчас собирает урожай германиевой темы. )))
У меня готовы два унияфицированных блока БП (фото в сообщении 266), измерены 6Ф6С и 6Ф6М-1 по току эмиссии. Оказалось, что это разные лампы.
По крайней мере, по этому показателю.

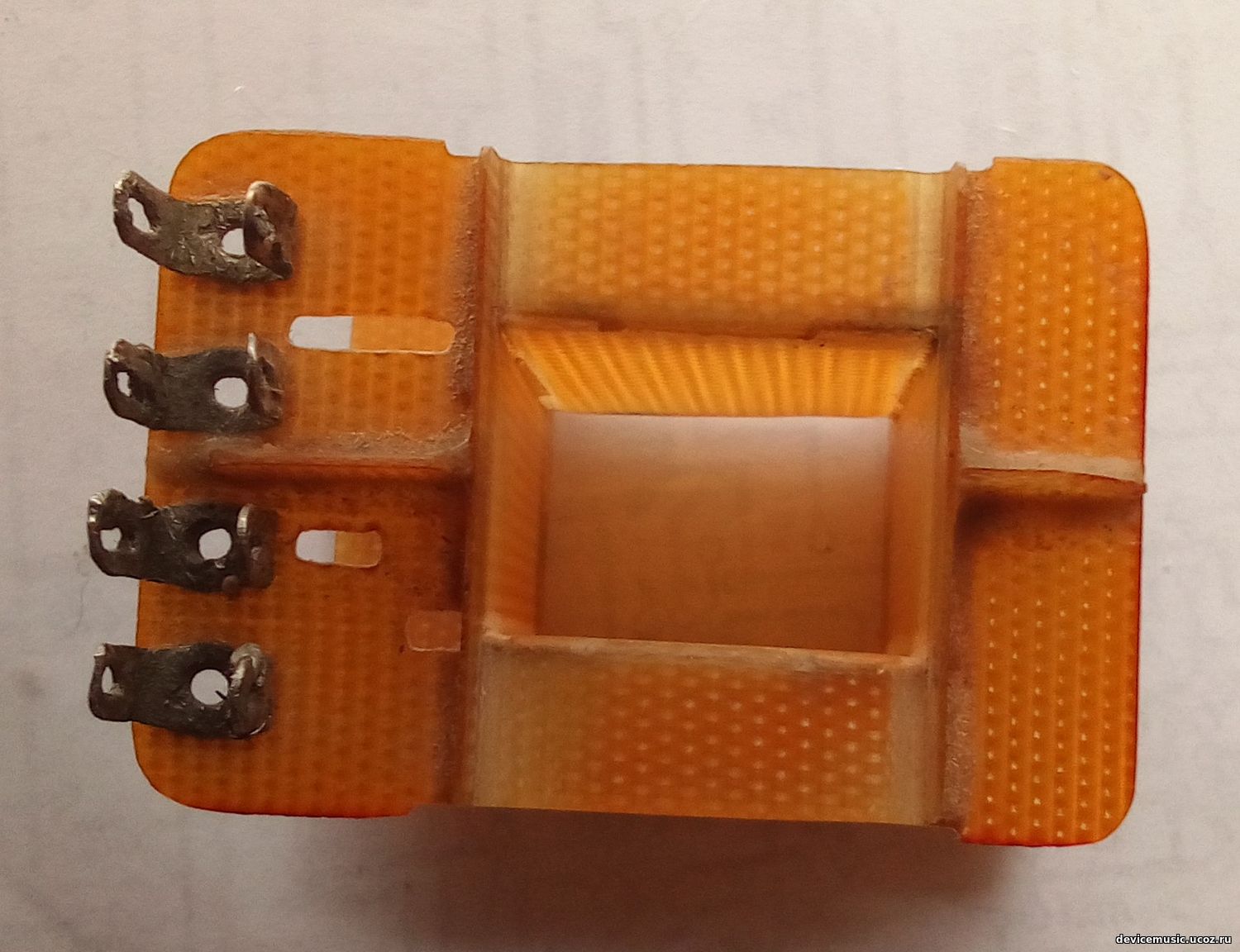

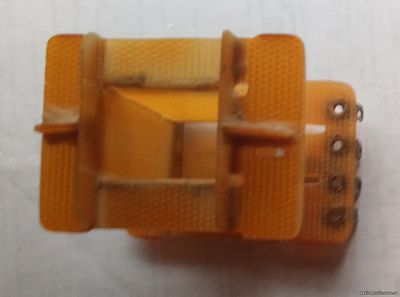

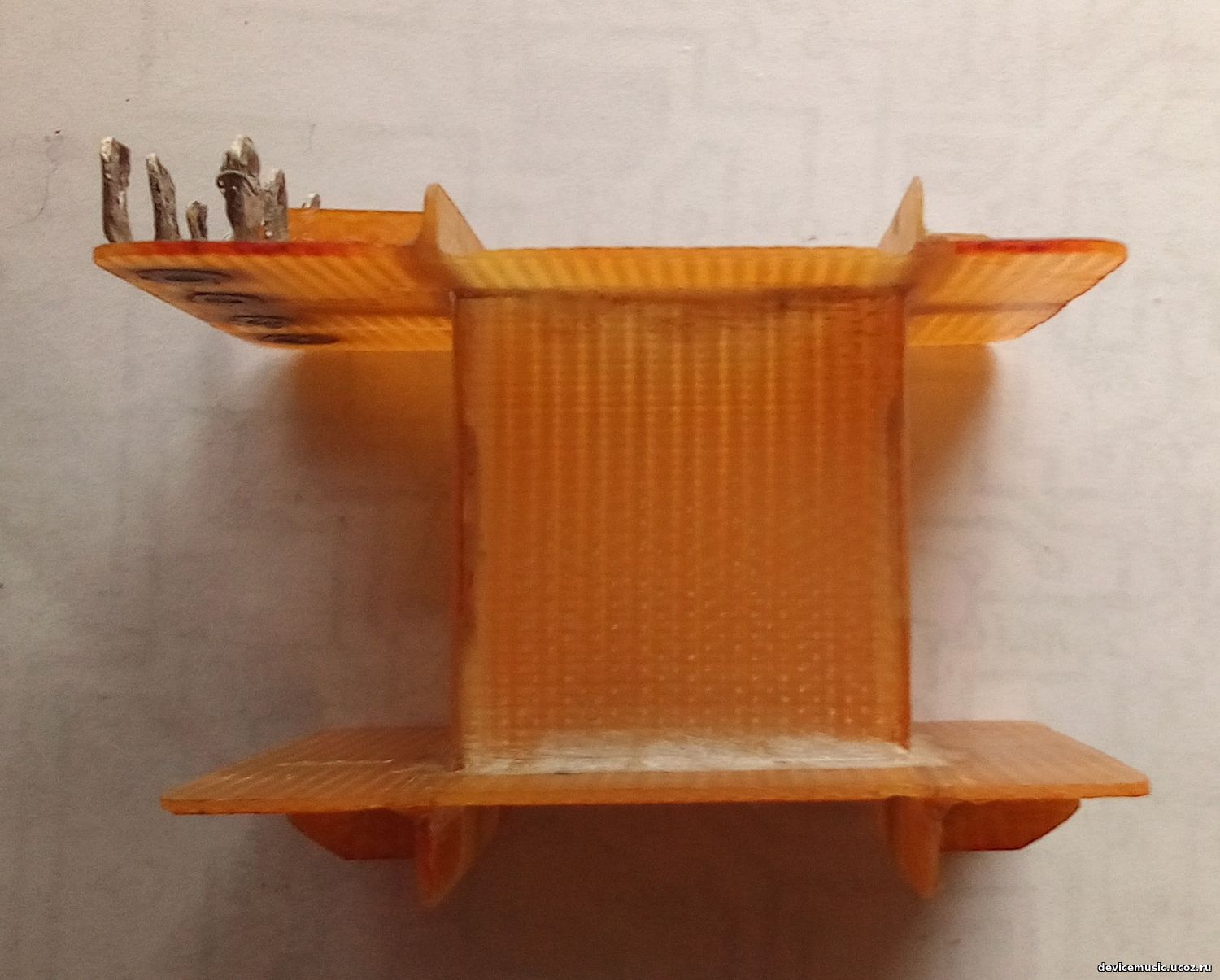

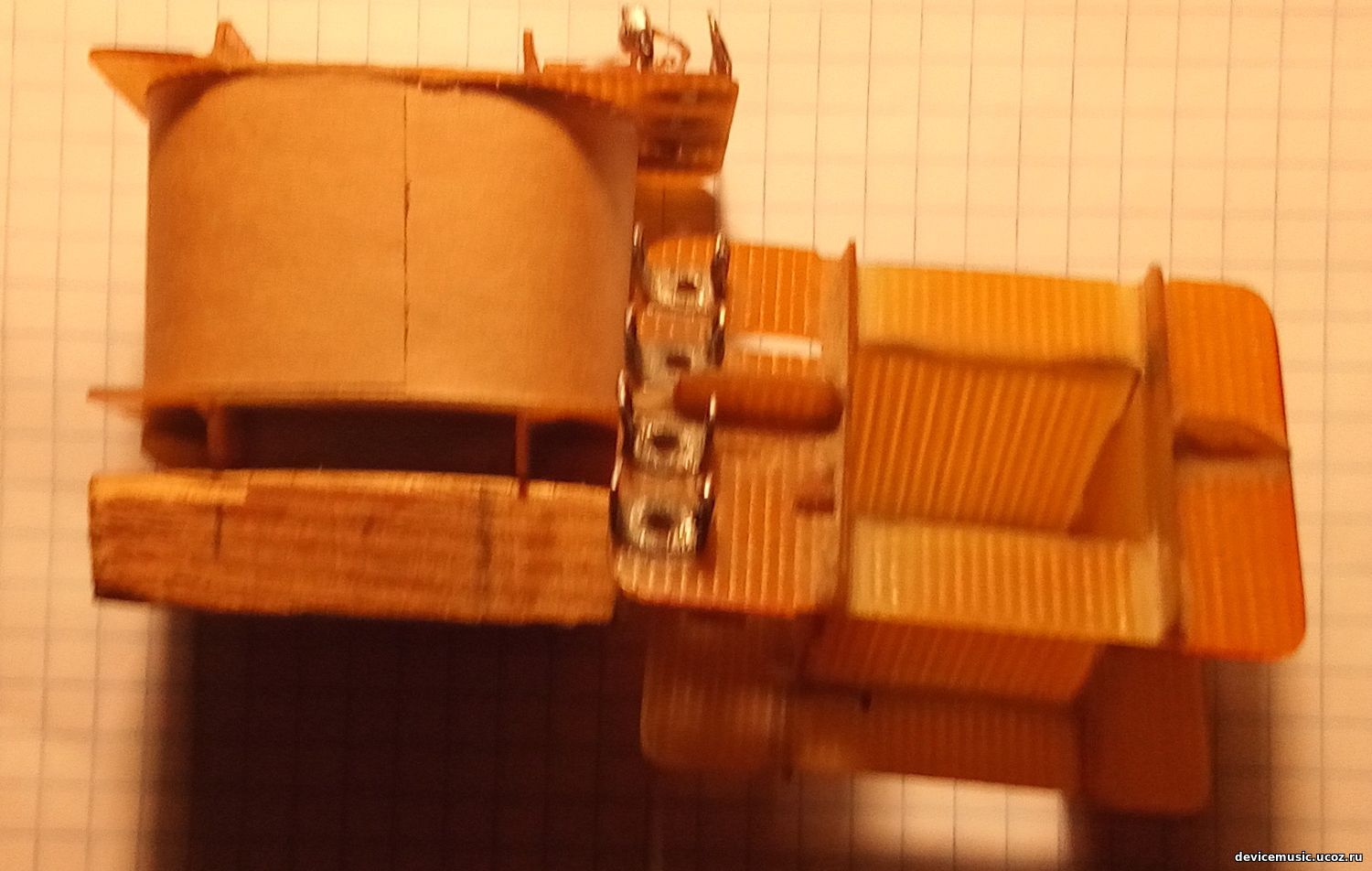

Неспешно собирается выходной блок. Всю конструкцию смонтирую на жёстком макете.
После полной отладки макета определюсь с размерами корпуса под усилитель, который уже будет серийным.
Дизайн будет прежним, как у последнего варианта, только без защитного колпака на силовой трансформатор. Сверху будут только лампы.

rump16Дата: Понедельник, 03.09.2018, 10:21 | Сообщение # 278
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
И все же интересно,выкладывайте весь процесс,макет заготовки и т.д.
Корпус нравится,но бнз защитного колпака получается много свободного места,мне кажется вид пострадает и толстоват получается,такой кубик.Но,я,только макет начинаю воять,
хочу из текстолита или дерева с дюралевым шасси.Это моя первая конструкция,а,у Вас опыт.Подсмотреть бы.БП почти в точности.

shabarchin63Дата: Среда, 10.06.2020, 10:10 | Сообщение # 279
Рядовой
Группа: Пользователи
Сообщений: 1
Репутация: 0
Статус: Offline
Добрый день.
В сообщении 277 вы пишите,"После полной отладки макета определюсь с размерами корпуса под усилитель, который уже будет серийным."
Понял так,что это на продажу.
Можно увидеть конструкцию?
Узнать стоимость.
