Мощные цирклотроны на JFET/MOSFET
svjatoslavdubolomДата: Воскресенье, 16.02.2020, 09:42 | Сообщение # 1
Полковник
Группа: Модераторы
Сообщений: 160
Репутация: 24
Статус: Offline
Тема как продолжение развития другой темы:
http://devicemusic.ucoz.ru/forum/5-229-1

Концепция остаётся прежней, в тракте сигнала не используются биполярные транзисторы.
Применение реактивных элементов ограничивается до минимума.

Особенность схемы - тонкая регулировка смещения выходных транзисторов  производится в минусовом плече блока питания.
Драйверная часть схемы легко справляется с выходными транзисторами, имеющими  большие паразитные ёмкости.
На транзисторах микросборки и  на задающем транзисторе генератора тока (в данной схеме это VT1) напряжение
сток-исток должно быть не меньше 2,5 В, и максимально близким в стереоканалах.

Прикрепления: 6122680.jpg (78.5 Kb)

sergei_smsДата: Вторник, 08.02.2022, 12:37 | Сообщение # 211
Рядовой
Группа: Пользователи
Сообщений: 4
Репутация: 0
Статус: Offline
Цитата jpatay ()
Пробуйте, но мощности много на германцах не получится

а) пробовать собственно нечего, lay-кой ни кто не поделился, соответственно буду сам рисовать,
б) 2*30Вт для комнаты даже очень неплохо, для "стадионов" есть другой аппарат

jpatayДата: Вторник, 08.02.2022, 14:45 | Сообщение # 212
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата sergei_sms ()
lay-кой ни кто не поделился,


Добавлено (08.02.2022, 14:46)
---------------------------------------------
Цитата sergei_sms ()
а платы усилителя на jlcpcb заказать
Так решили же заказывать в Китае. smile Плата там двухсторонняя, с металлизацией отверстий. В домашних условиях такие платы будет трудно изготовить.


Сообщение отредактировал jpatay - Вторник, 08.02.2022, 15:57

jpatayДата: Среда, 09.02.2022, 10:06 | Сообщение # 213
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Нашёл у себя макетную Лейку КП1, но ВК придётся изменить под германцы. Да и окультурить её немного. Проверить распиновку выводов полевиков, потому что есть различие между отечественными и импортными полевиками.
Прикрепления: 4244459.lay6 (94.9 Kb)

sergei_smsДата: Понедельник, 14.02.2022, 14:38 | Сообщение # 214
Рядовой
Группа: Пользователи
Сообщений: 4
Репутация: 0
Статус: Offline
Спасибо!

jpatayДата: Понедельник, 28.02.2022, 08:38 | Сообщение # 215
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Это важно:

Прикрепления: 2038464.jpg (90.4 Kb)

digitalprojectspbДата: Пятница, 04.03.2022, 22:35 | Сообщение # 216
Полковник
Группа: Пользователи
Сообщений: 244
Репутация: 18
Статус: Offline
Им пофиг даже собственные дети.

jpatayДата: Суббота, 05.03.2022, 09:21 | Сообщение # 217
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
И так было всегда... Пушечное мясо для преступной власти кацапии.

Сообщение отредактировал jpatay - Суббота, 05.03.2022, 16:43

DriverFirstДата: Понедельник, 28.11.2022, 20:29 | Сообщение # 218
Рядовой
Группа: Пользователи
Сообщений: 15
Репутация: 6
Статус: Offline
Мирного неба над головой мирным людям.

jpatayДата: Понедельник, 28.11.2022, 21:34 | Сообщение # 219
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата DriverFirst ()
Мирного неба над головой мирным людям
Миру - мир!  hello

svjatoslavdubolomДата: Суббота, 25.02.2023, 11:15 | Сообщение # 220
Полковник
Группа: Модераторы
Сообщений: 160
Репутация: 24
Статус: Offline
Полезная статья, по теме порядка искажений и восприятия гармоник слухом.
https://canorasound.ru/nelinej....hastoty

Цитата из нее (выделено мной):
"Тот факт, что сегодня наблюдается ренесанс ламповых усилителей, очевиден. Однако насколько он обоснован? Давайте рассмотрим позиции обеих сторон.

Инженеры: Ламповые усилители имеют по определению больше гармоник, это можно измерить. Поэтому они не могут звучать лучше усилителей, в которых уровень этих гармоник меньше.
Аудиофилы: Если при прослушивании можно идентифицировать звук лампового усилителя как более естественный, значит это так и есть.
Самое интересное в том, что правы обе стороны! Как всегда и той, и другой стороне не хватило желания «капнуть» чуть глубже. А мы как раз и попытаемся это сделать. Для этого нам необходимо будет обратиться к дипломной работе Даниэля Х. Чивера 1989 года. Работа называется «Новая методика тестирования усилителей мощности звуковой частоты, основанная на психоакустических данных и лучше коррелирующая с качеством звука».

Даже из названия работы понятно, что автор видит суть проблемы в особенностях восприятия звука человеком. Мы уже говорили в своих публикациях по форматам цифровой звукозаписи о феномене психоакустики, но сегодня данная тема будет рассмотрена еще и под другим углом. Х. Чивер в своей работе описывает свойства слухового аппарата человека, как имеющего собственные гармоники.

Причем гармоники первых порядков в нем достаточно существенны и, как правило, больше тех же гармоник даже не самого лучшего лампового усилителя. Гармоник же высоких порядков наше ухо практически не имеет, что позволяет на слух (понятно, что при определенной тренировке) определять эти гармоники даже на низком уровне. В частности, для гармоник порядка 6-й и выше, чувствительность человеческого уха достигает 0,0001-0,00001%.


Получается, что гармоники, создаваемые источником (а мы сегодня говорим как об источниках об усилителях, вынося акустику за скобки), человеческое ухо принципиально может воспринимать, если это гармоники высоких порядков. Гармоники же низких порядков наш слуховой аппарат не воспринимает, так как сам в этом диапазоне не идеален (при определенной громкости его гармоника 2-порядка может достигать 10%). Все это хорошо видно на иллюстрации, ниже..."

jpatayДата: Понедельник, 12.06.2023, 09:19 | Сообщение # 221
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
В. Пушков всё сделал на высшем уровне.  up

https://audiohobby.ru/articles/dva-cirklotrona-v-edinom-konstruktivnom-ispolnenii.html





Прикрепления: 6262977.png (831.0 Kb) · 6217110.gif (196.8 Kb) · 8037627.jpg (34.2 Kb)

jpatayДата: Суббота, 22.07.2023, 10:11 | Сообщение # 222
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline

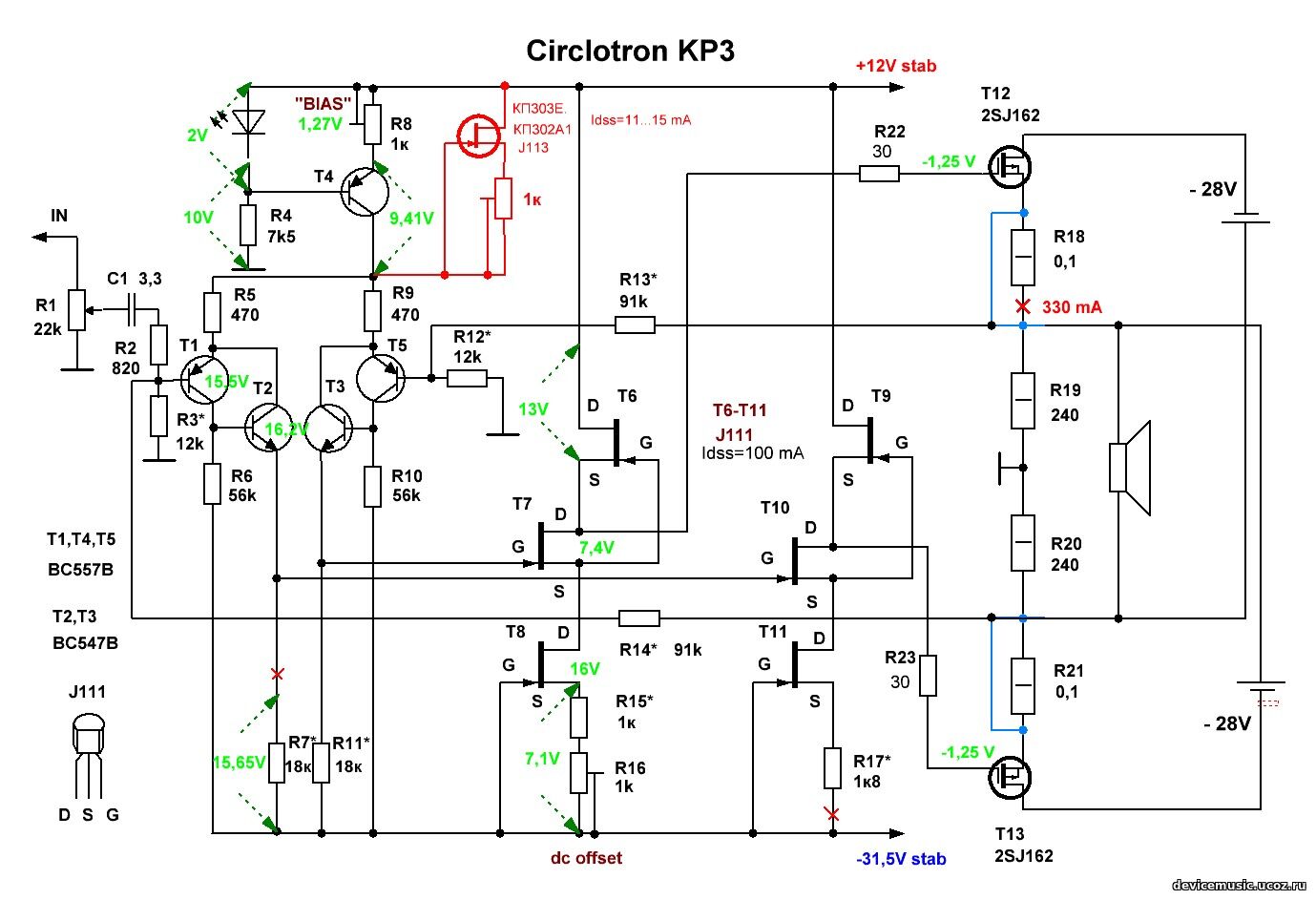

Последняя схема:



Ещё можно применить такой стаб Сергея, но придётся пересчитывать схему под свои напруги:

Прикрепления: 8861499.gif (23.1 Kb) · 1051476.jpg (57.0 Kb)
