The Monster Project
|
|
| digitalprojectspb | Дата: Среда, 24.08.2022, 18:13 | Сообщение # 181 |
 Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| Ображаєш, друже, я краденим не користуюся.
|
| |
|
|
| jpatay | Дата: Среда, 24.08.2022, 18:24 | Сообщение # 182 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата digitalprojectspb (  ) я краденим не користуюся.
|
| |
|
|
| digitalprojectspb | Дата: Четверг, 25.08.2022, 21:17 | Сообщение # 183 |
|
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| Колеги, ви, мабуть, сміятиметеся, але я вирішив спробувати замінити вихідну двієчку на трієчку, і мені сподобалося. Тепер думаю, чи не прикрутити струмовий шунт як термостабілізацію - різниця напруг на виході каскаду посилення напруги тепер дозволяє.

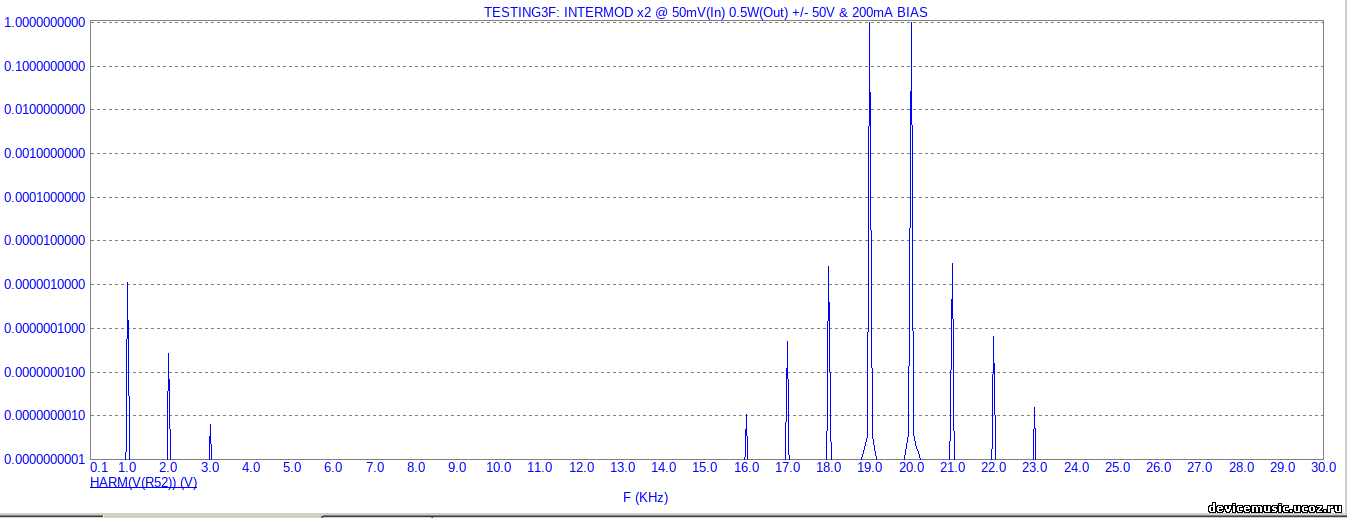

Було:

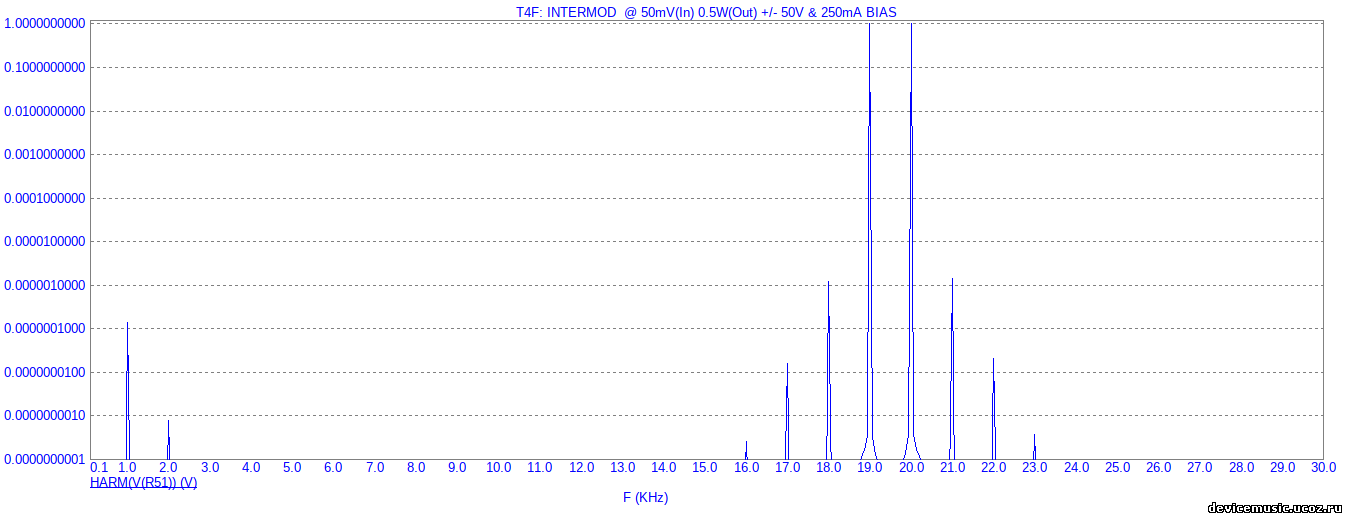

Стало:
Що думаєте?
|
| |
|
|
| digitalprojectspb | Дата: Четверг, 25.08.2022, 22:46 | Сообщение # 184 |
|
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline

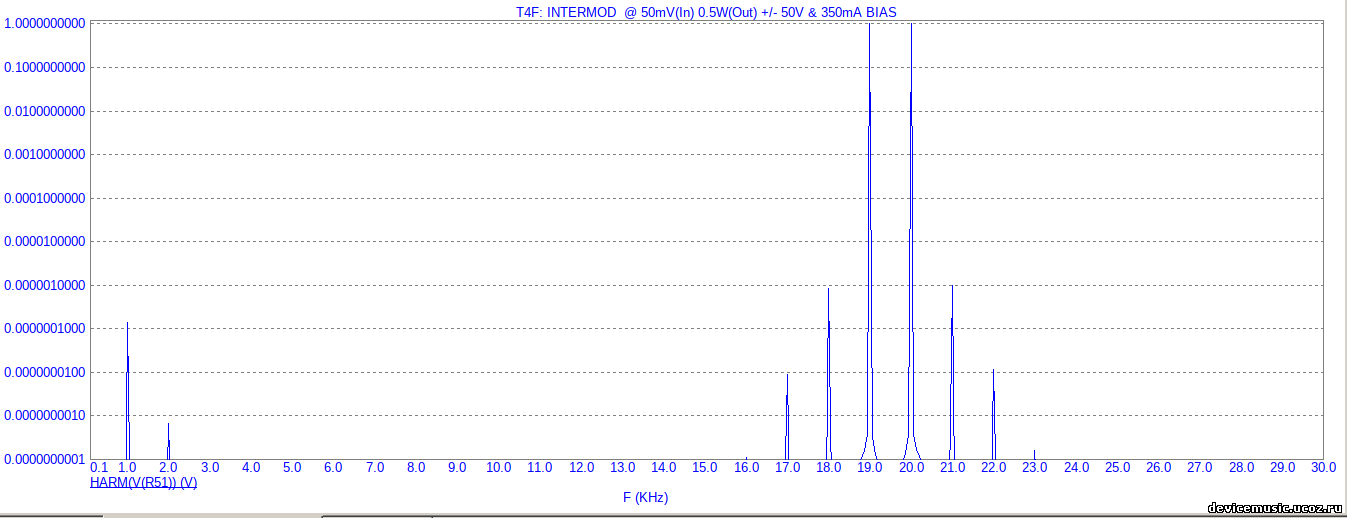

| З шунтом Акулінічева струм спокою виріс до 350mA, а інтермодуляційні спотворення усохли ще сильніше:

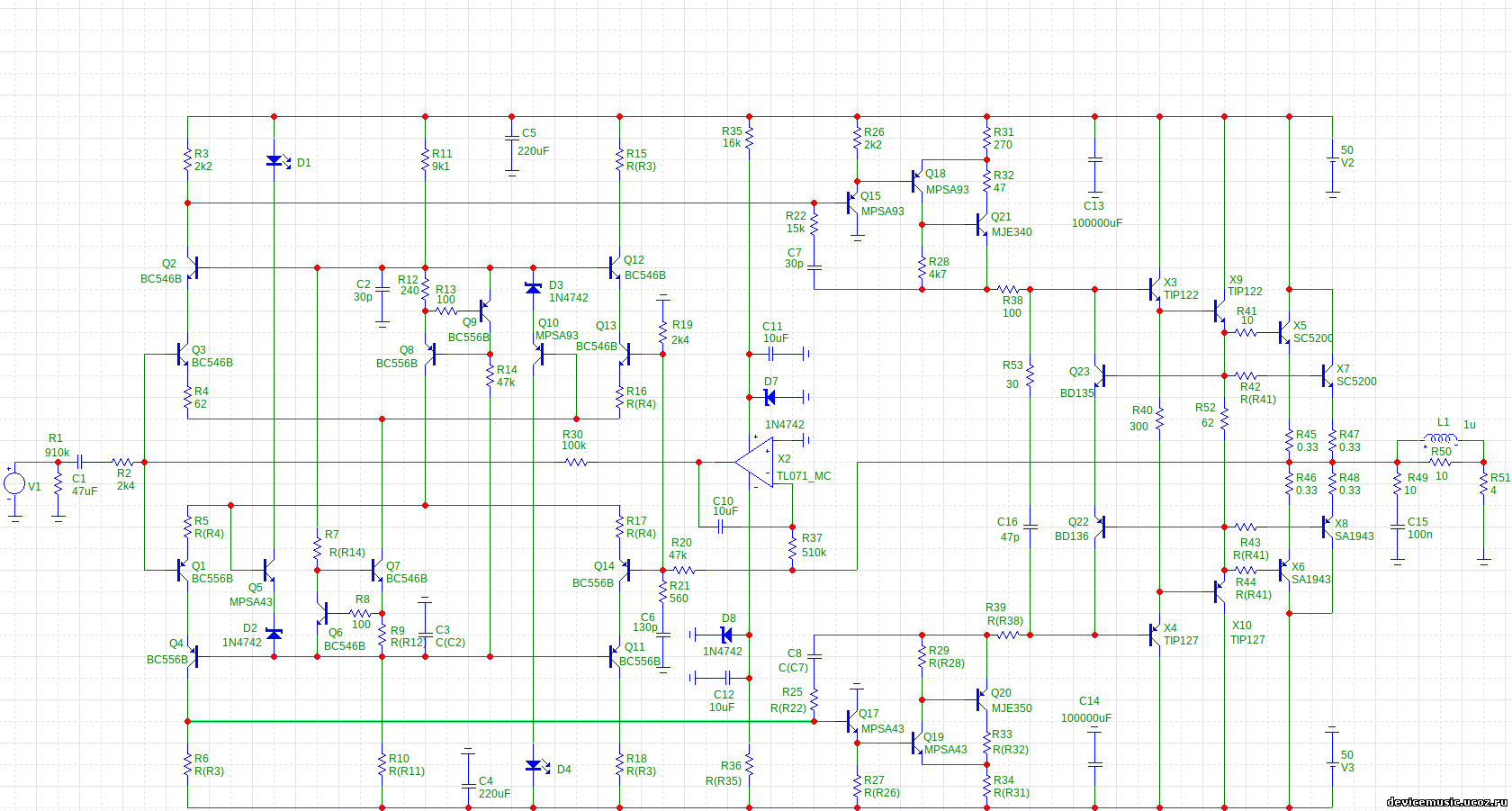

Трохи пізніше зачешу схему та викладу. Додалося 2 BDшки.
Сообщение отредактировал digitalprojectspb - Четверг, 25.08.2022, 22:51 |
| |
|
|
| digitalprojectspb | Дата: Четверг, 25.08.2022, 23:27 | Сообщение # 185 |
|
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
|
Все, гадаю, покращувати тут більше нічого. Але важлива думка колег про схему.
|
| |
|
|
| digitalprojectspb | Дата: Пятница, 26.08.2022, 02:21 | Сообщение # 186 |
|
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline

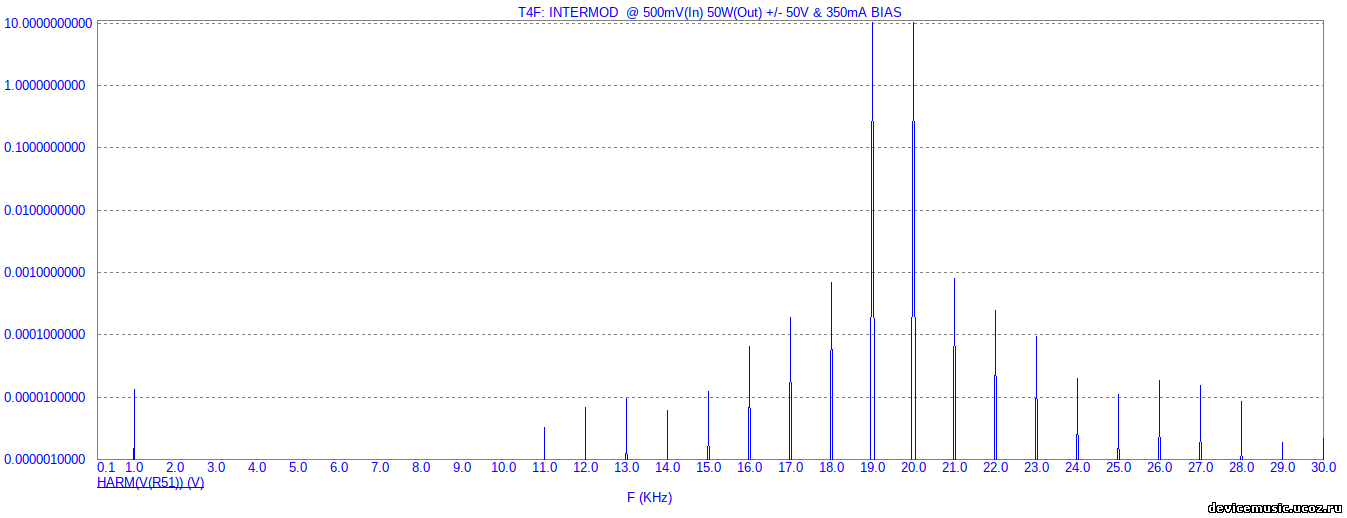

| Інтермодуляційні спотворення на вихідній потужності 50 Вт:
|
| |
|
|
| jpatay | Дата: Пятница, 26.08.2022, 10:31 | Сообщение # 187 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата digitalprojectspb ( ) Але важлива думка колег про схему.
Цитата digitalprojectspb ( ) Все, гадаю, покращувати тут більше нічого.
Добавлено (26.08.2022, 10:37)
---------------------------------------------
Юра, ось тут Ігор добив твою схему параллельника.
http://www.diyaudio.ru/forum/index.php?topic=7186.0
Сообщение отредактировал jpatay - Пятница, 26.08.2022, 12:04 |
| |
|
|
| digitalprojectspb | Дата: Пятница, 26.08.2022, 17:30 | Сообщение # 188 |
|
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| Хіба це моя схема? :)Соррі, що до пуття не довів, відволікся на свою...
|
| |
|
|
| jpatay | Дата: Пятница, 26.08.2022, 17:32 | Сообщение # 189 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата digitalprojectspb ( ) Хіба це моя схема?  І не моя, я її в інеті найшов.Добавлено (26.08.2022, 17:35)
---------------------------------------------
Цитата digitalprojectspb ( ) Соррі, що до пуття не довів, Добавлено (26.08.2022, 17:48)
---------------------------------------------
Юра, добивай свою схему. А ту можна аж під зиму подивитись...
|
| |
|
|
| digitalprojectspb | Дата: Пятница, 26.08.2022, 21:47 | Сообщение # 190 |
|
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline

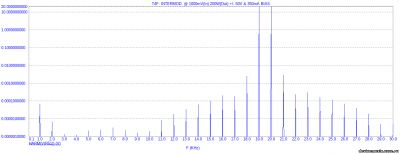

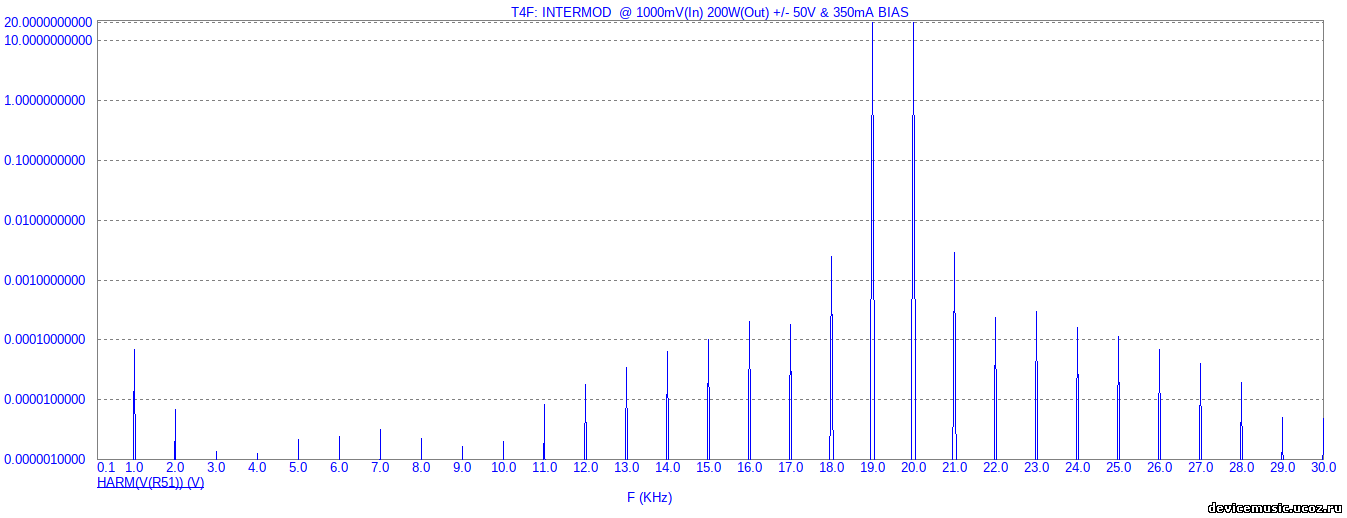

| Там, на мою думку, добивати вже нічого. При такій картині на 200Вт (це гранична заявлена вихідна потужність ще 150 мВ вхідного і кліп).
|
| |
|
|
| jpatay | Дата: Суббота, 27.08.2022, 08:20 | Сообщение # 191 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата digitalprojectspb ( ) на мою думку, добивати вже нічого. При такій картині на 200Вт (це гранична заявлена вихідна потужність ще 150 мВ вхідного і кліп). |
| |
|
|
| digitalprojectspb | Дата: Суббота, 27.08.2022, 16:03 | Сообщение # 192 |
|
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| Я плату розведу двошарову, замовлю в Китаї (хочу мідь 105 мікрон), а частину тиражу з Китаю відправлю одразу до України. А щоб тобі простіше було її повторити, я всі деталі використовуватиму трухольні.Ти мені тільки адресу скинь, куди слати.
|
| |
|
|
| jpatay | Дата: Суббота, 27.08.2022, 17:29 | Сообщение # 193 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| ОК. Раніше китайці менше 5-ти плат не висилали. Не знаю як зараз, але дешевше виходить заказ плат, якщо розміри плати не більше 10х10 см.
Добавлено (27.08.2022, 18:27)
---------------------------------------------
Написав адресу в особистому повідомленні. Якщо що, то ми з Юрою (рере) можемо повторити цю схему. Коли будете на Батьківщині, то ми накриємо "поляну" за плати.
Сообщение отредактировал jpatay - Суббота, 27.08.2022, 18:29 |
| |
|
|
| digitalprojectspb | Дата: Воскресенье, 28.08.2022, 17:35 | Сообщение # 194 |
|
Полковник
Группа: Пользователи
Сообщений: 244
Статус: Offline
| Щодо комплектухи.У вас є MJE340/350 доступні? Я про всяк випадок обкатал варіант без них, на BD139/140 - і в каскаді підсилювача напруги, і в струмовому шунті. По симулятору параметри не гірше, а номенклатура зменшується на дві позиції.Обкатал також варіант всіх MJE340/350, але в цьому випадку для підтримки струму спокою на рівні тих же 350мА треба в транзисторах шунта ставити в бази послідовно резистори 1к3, без них струм спокою падає до 180мА. Загалом, я схильний ставити BDшки.
|
| |
|
|
| jpatay | Дата: Воскресенье, 28.08.2022, 17:45 | Сообщение # 195 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Ми потихенько збираємо комплектуючі.
Цитата digitalprojectspb ( ) У вас є MJE340/350 доступні?
Добавлено (28.08.2022, 17:48)
---------------------------------------------
ТІР122/127 і вихідні транзистори по любому будемо закуповувати. Ну і всяку мілкоту.
Сообщение отредактировал jpatay - Воскресенье, 28.08.2022, 17:50 |
| |
|
|
