Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
|
|
| jpatay | Дата: Пятница, 26.10.2018, 14:46 | Сообщение # 1636 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата sergeyharin (  ) гениальная схемка-и простая и эффективная
|
| |
|
|
| jpatay | Дата: Воскресенье, 28.10.2018, 17:23 | Сообщение # 1637 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline

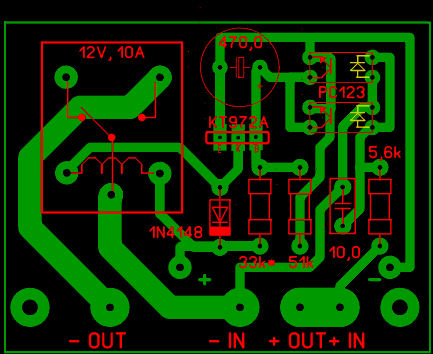

| Нарисовал печатку защиты, надо будет проверить.
|
| |
|
|
| pepe | Дата: Воскресенье, 28.10.2018, 23:10 | Сообщение # 1638 |
 Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Женя, может сделать, чтобы можно было крепить плату на выходных клеммах?
С уважением,
Юрий.
|
| |
|
|
| jpatay | Дата: Понедельник, 29.10.2018, 09:53 | Сообщение # 1639 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата pepe ( ) чтобы можно было крепить плату на выходных клеммах?
|
| |
|
|
| pepe | Дата: Понедельник, 29.10.2018, 14:22 | Сообщение # 1640 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Ну, во первых есть готовые блоки для подключения АС вполне хорошего качества:
https://ru.aliexpress.com/item/High-Quality-Speaker-Amplifier-Dual-Binding-Post-Banana-Plug-Socket-Connectors-5pcs/32738527737.html?spm=a2g0s.8937460.0.0.37322e0eP3aVbv
А во вторых, делаешь для себя, а если кому-то не подойдёт - этот кто-то переделает под себя.
С уважением,
Юрий.
|
| |
|
|
| hrobua | Дата: Понедельник, 29.10.2018, 20:25 | Сообщение # 1641 |
|
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline
| Цитата pepe ( ) Ну, во первых есть готовые блоки для подключения АС вполне хорошего качества: |
| |
|
|
| pepe | Дата: Понедельник, 29.10.2018, 21:00 | Сообщение # 1642 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Именно этот нет, а такого же типа покупал на e-bay - не магнитятся, но и цена была выше. Линк не дам, в истории покупок не сохранился.
С уважением,
Юрий.
|
| |
|
|
| jpatay | Дата: Понедельник, 29.10.2018, 21:52 | Сообщение # 1643 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата pepe ( ) делаешь для себя
Сообщение отредактировал jpatay - Понедельник, 29.10.2018, 21:54 |
| |
|
|
| pepe | Дата: Вторник, 30.10.2018, 17:17 | Сообщение # 1644 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Женя, главное, что защита уверенно срабатывает при постоянке на выходе унч. Спрячешь в корпус, не видно будет.
С уважением,
Юрий.
|
| |
|
|
| jpatay | Дата: Среда, 31.10.2018, 13:54 | Сообщение # 1645 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата pepe ( ) Спрячешь в корпус, не видно будет.
Ну всё, осталось увязать провода. Ещё может на передней панели отрежу "ухи" слева и справа, которые были предназначены для крепления в стойку.
Корпус то усилителя был казённый.
Как говорил Василий (Карта), звучание - полный балдёж.
Сообщение отредактировал jpatay - Среда, 31.10.2018, 14:37 |
| |
|
|
| inkvizitor | Дата: Среда, 31.10.2018, 15:03 | Сообщение # 1646 |
|
Полковник
Группа: Пользователи
Сообщений: 164
Статус: Offline
| Цитата jpatay ( ) Как говорил Василий (Карта), звучание - полный балдёж. |
| |
|
|
| jpatay | Дата: Среда, 31.10.2018, 15:12 | Сообщение # 1647 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата inkvizitor ( ) Треба збираться в гості
|
| |
|
|
| guzikovva | Дата: Среда, 31.10.2018, 16:51 | Сообщение # 1648 |
 Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| Цитата jpatay ( ) Новомосковськ и Нововолинськ стануть містами побратимами |
| |
|
|
| jpatay | Дата: Среда, 31.10.2018, 17:06 | Сообщение # 1649 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата guzikovva ( ) И будут называтся Новоцирклотронськ
Ну ты смотри, появился и бузить сразу начал.
Сообщение отредактировал jpatay - Среда, 31.10.2018, 17:39 |
| |
|
|
| jpatay | Дата: Среда, 31.10.2018, 17:15 | Сообщение # 1650 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Накрыл крышкой, ток покоя увеличился. Надо уменьшать...
|
| |
|
|
