Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
| |
| hi_daimon | Дата: Пятница, 13.04.2018, 14:57 | Сообщение # 886 |
|
Лейтенант
Группа: Пользователи
Сообщений: 72
Статус: Offline
| на ВК вполне себе стандартных от радиотехника у-7111 2-х штук хватает (220/14х2) - это чтоб не мотать
а 12/25 включал временно от лабораторника
но так как нужен маломощный, будет время поставлю польские бреве
там по моему есть даже с разными напряжениями на вторичках - маленькие, сразу на плату и не сильно как по мне дорого
но удобство в первую очередь
это на первой версии на гт806
щас нет возможности на эксперименты - поэтому все заморожено
|
| |
| |
| jpatay | Дата: Пятница, 13.04.2018, 16:46 | Сообщение # 887 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата hi_daimon (  ) на ВК вполне себе стандартных от радиотехника у-7111 2-х штук хватает (220/14х2)
Мне больше нравится когда я транс сам мотаю. Не гудит и ток холостого хода маленький.
Цитата hi_daimon ( ) щас нет возможности на эксперименты - поэтому все заморожено
Сообщение отредактировал jpatay - Пятница, 13.04.2018, 16:55 |
| |
| |
| hi_daimon | Дата: Пятница, 13.04.2018, 17:02 | Сообщение # 888 |
|
Лейтенант
Группа: Пользователи
Сообщений: 72
Статус: Offline
| Цитата jpatay ( ) Две независимые обмотки там организовать можно?
где то есть фото на просторах
|
| |
| |
| jpatay | Дата: Пятница, 13.04.2018, 17:05 | Сообщение # 889 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата hi_daimon ( ) там две обмотки по 14В
Сообщение отредактировал jpatay - Пятница, 13.04.2018, 17:05 |
| |
| |
| shiric1951 | Дата: Суббота, 14.04.2018, 07:39 | Сообщение # 890 |
 Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| jpatay,
Евгений,приветствую! Вчера всё таки запустил свой циркл. По "прыборам" картинка
не очень (по крайней мере у 25вт GER-всё куда красивше).Закруглённая нижняя полуволна
с небольшой ступенькой. После 26 Кгц резкий завал АЧХ. Ток покоя и ноль -регулируются.
Д9 (5 шт.) пока висят на плате). Транзисторы 1т813б с бэтой около 60.Поменял их местами
-синусоида стала покрасивее,но не совсем. Питание 17,5 в (пока под рукой был такой транс).
Какие мысли ,куда двигаться?
Сообщение отредактировал shiric1951 - Суббота, 14.04.2018, 07:39 |
| |
| |
| jpatay | Дата: Суббота, 14.04.2018, 12:52 | Сообщение # 891 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата shiric1951 ( ) Какие мысли ,куда двигаться?
Синус будет "красивший" при токе покоя 300 - 350 мА. И ступенька должна исчезнуть.
Диоды надо на ВК вешать, иначе 1Т813 перегреются при токе 300 - 350 мА.
Ну и ставить предохранители на 2 - 3 А.
Добавлено (14.04.2018, 12:52)
---------------------------------------------
Цитата shiric1951 ( ) После 26 Кгц резкий завал АЧХ
У меня на 1Т813 АЧХ была линейная до 26 кГц при токе покоя около 300 мА и очень плавный спад.
Генератор нормальный?
Сообщение отредактировал jpatay - Суббота, 14.04.2018, 15:48 |
| |
| |
| shiric1951 | Дата: Суббота, 14.04.2018, 16:27 | Сообщение # 892 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| $IMAGE1$

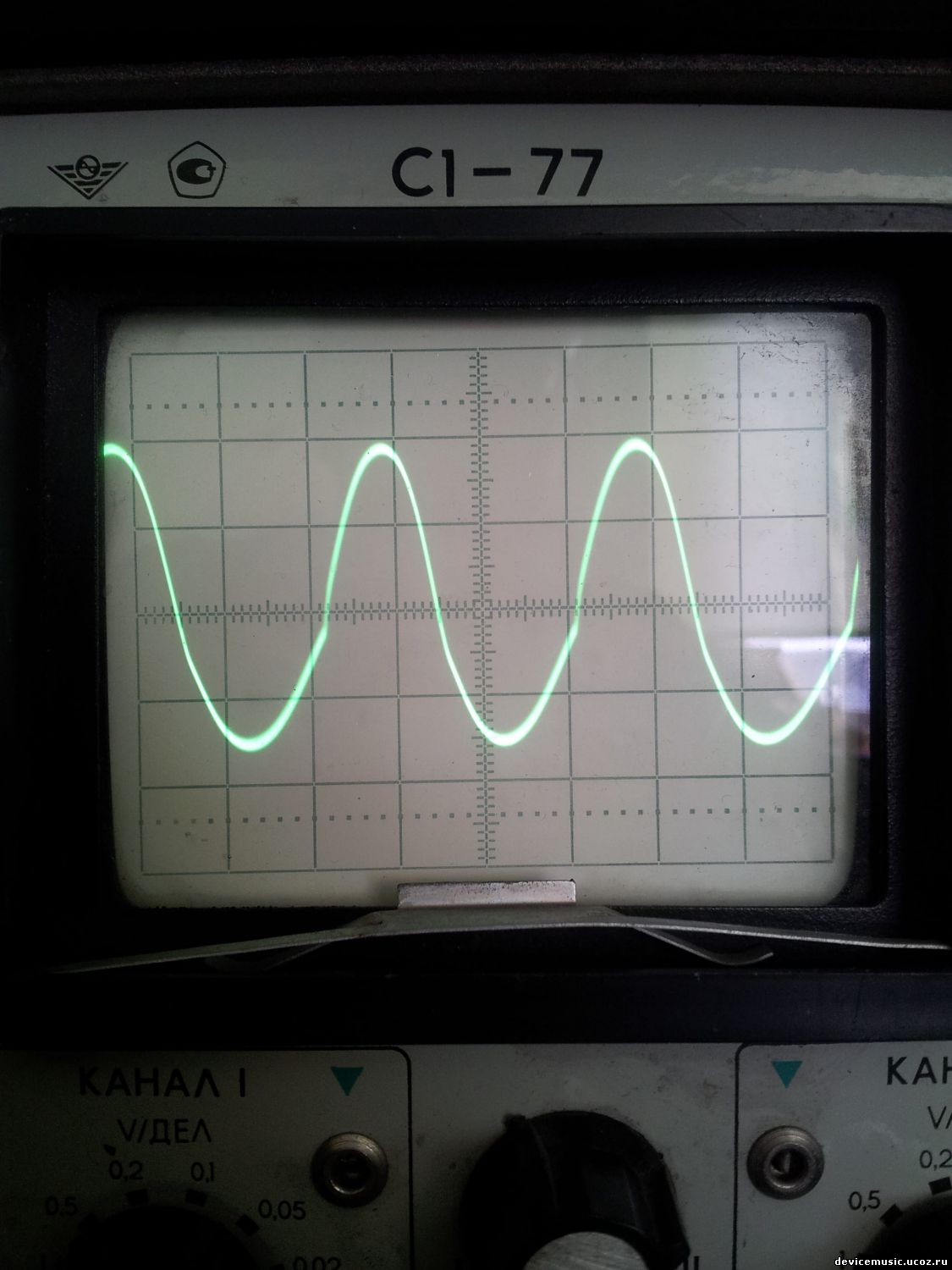

Вот такая синусоида.1 Кгц. Около 8 Вт на выходе.Добавлено (14.04.2018, 16:27)
---------------------------------------------
Цитата shiric1951 ( ) Вот такая синусоида.1 Кгц. Около 8 Вт на выходе. |
| |
| |
| jpatay | Дата: Суббота, 14.04.2018, 17:47 | Сообщение # 893 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата shiric1951 ( ) ФОТО почему-то не вставляется. |
| |
| |
| shiric1951 | Дата: Воскресенье, 15.04.2018, 16:24 | Сообщение # 894 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) Надо уменьшить объём картинки до 900 КБ.

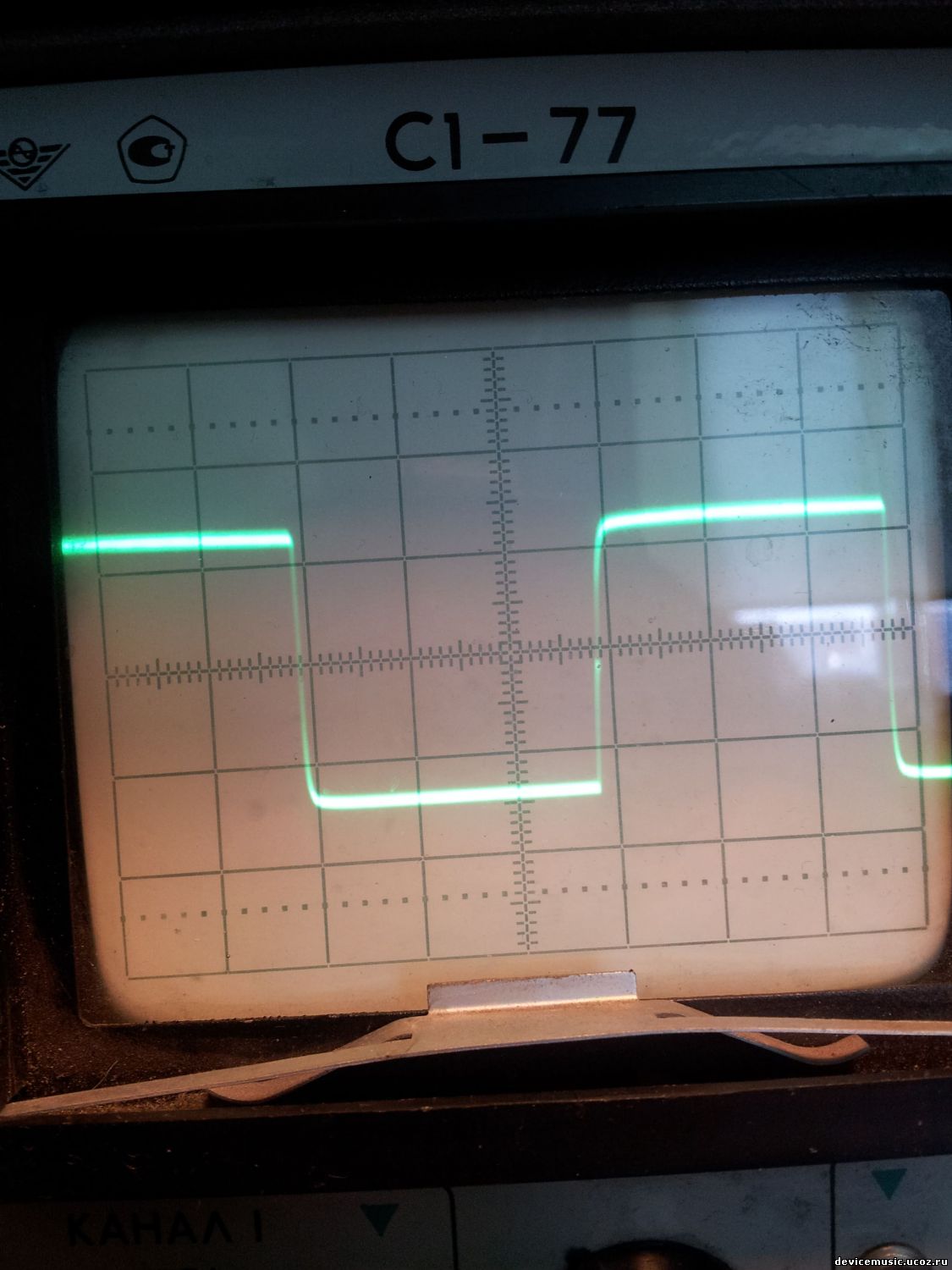

Меандр 1 кГЦ. 7 вольт True RMS на резисторе 7,5 Ом.
|
| |
| |
| shiric1951 | Дата: Воскресенье, 15.04.2018, 16:27 | Сообщение # 895 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
|

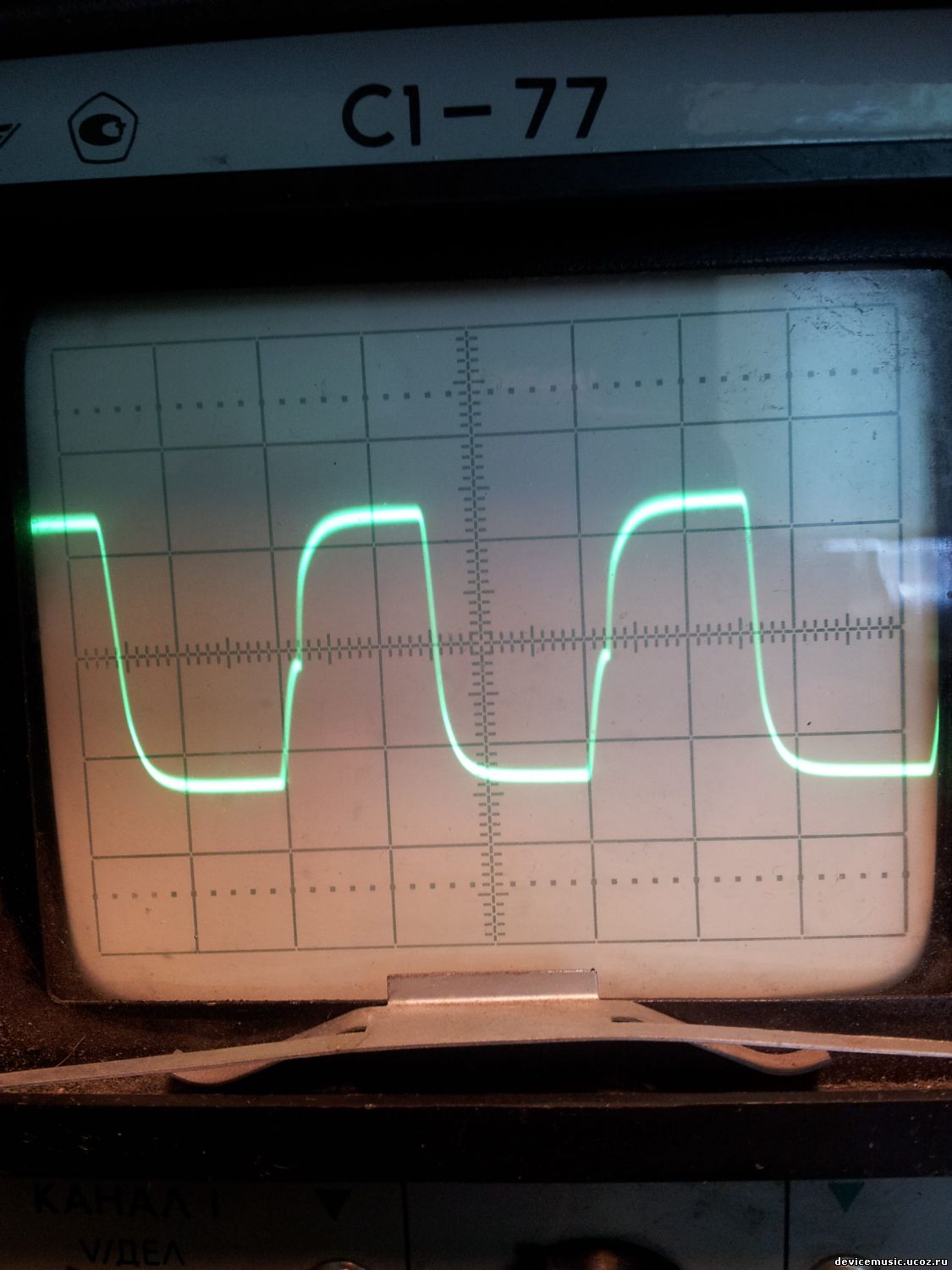

Тоже самое 10 Кгц
|
| |
| |
| jpatay | Дата: Воскресенье, 15.04.2018, 17:51 | Сообщение # 896 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Есть ещё ступенька, надо добавлять ток покоя.
Это на каком токе покоя меандр?
Главное, что усилитель заработал. Теперь надо выжимать из него все соки))).
Настраивайте на хорошо прогретом усилителе.
Сообщение отредактировал jpatay - Воскресенье, 15.04.2018, 17:56 |
| |
| |
| shiric1951 | Дата: Воскресенье, 15.04.2018, 19:23 | Сообщение # 897 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) Это на каком токе покоя меандр?
Примерно 300 ма,но регулировка тока покоя (От 200 до 500мА) почти не влияет на ступеньку.Цитата jpatay ( ) Настраивайте на хорошо прогретом усилителе.
С 8 утра не выключается. Диоды смещения к радиатору вых.транзистора не прикручены,так висят на клеммах.
Периодически подключаю или резистор нагрузки или полочную колонку VECTOR HX200.
Если музыку слушать негромко,ток покоя практически не меняется.
Ступенька,скорее всего,из-за неидентичности транзисторов драйвера и выходных.
Второй канал ещё не проверял, но думаю,особых отличий не будет.
Про звучание не пишу,пока ничего не понятно.
|
| |
| |
| jpatay | Дата: Воскресенье, 15.04.2018, 19:40 | Сообщение # 898 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата shiric1951 ( ) Ступенька,скорее всего,из-за неидентичности транзисторов драйвера и выходных.
Добавлено (15.04.2018, 19:40)
---------------------------------------------
В драйвере желательно транзисторы применить с большим усилением. Особенно Т5 и Т7.
Сообщение отредактировал jpatay - Воскресенье, 15.04.2018, 19:42 |
| |
| |
| shiric1951 | Дата: Воскресенье, 15.04.2018, 20:02 | Сообщение # 899 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) А что совсем не подбирали в пары транзисторы и резисторы?
Если бы я не подбирал в пары,то была бы не ступенька,а ступенище
813 правда ,из-за опасения сжечь подобранные,прикрутил пока со средним
коэффиц. усиления
.

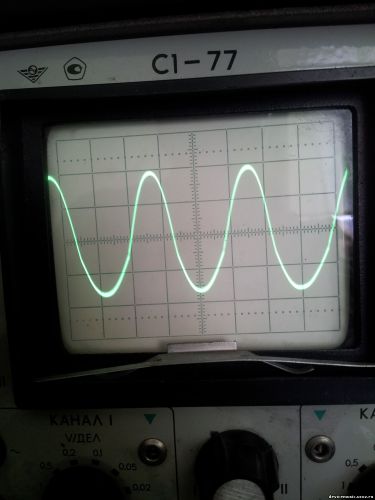

10 Кгц
|
| |
| |
| shiric1951 | Дата: Воскресенье, 15.04.2018, 20:04 | Сообщение # 900 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
|

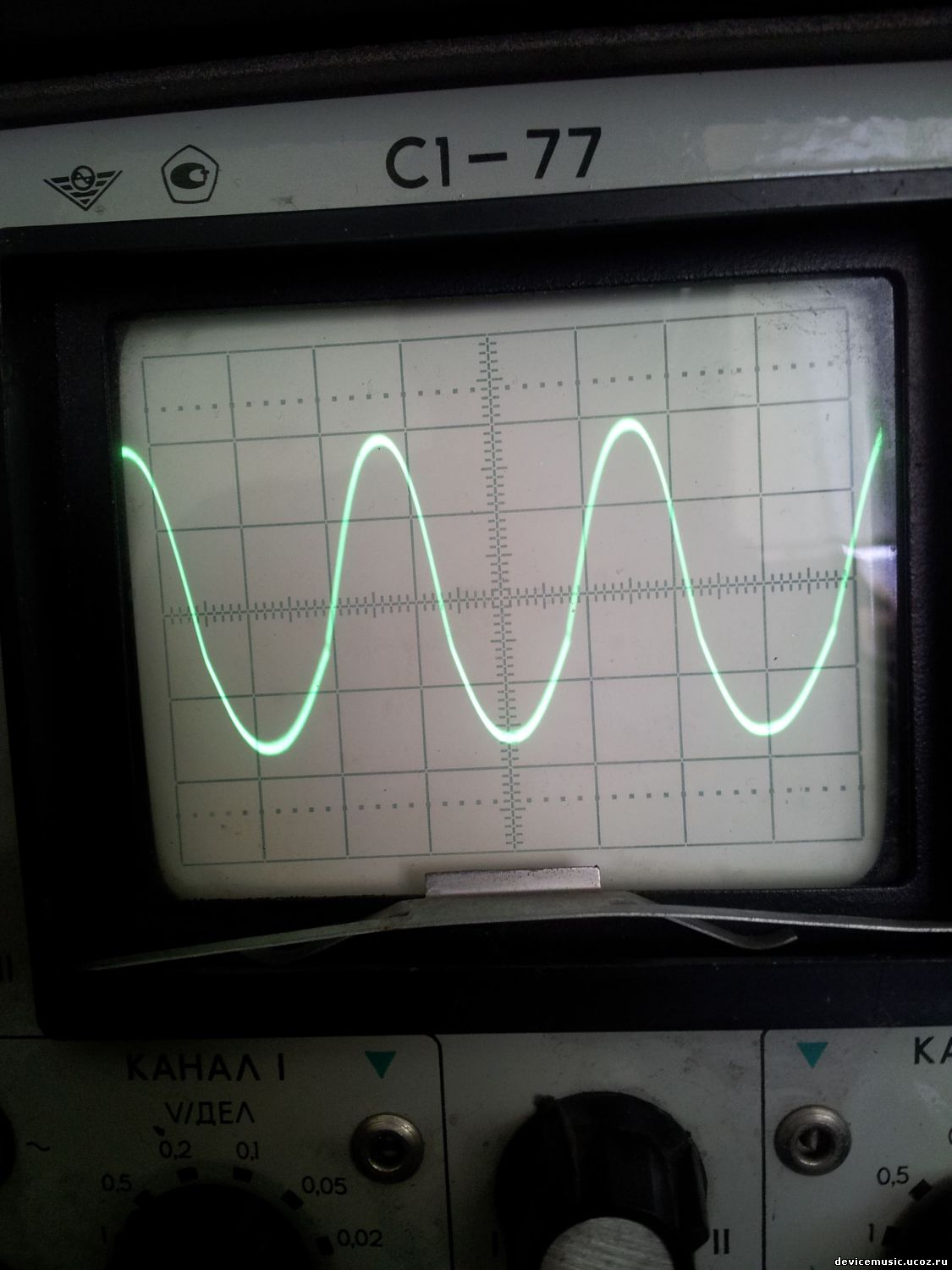

1 Кгц
|
| |
| |
|
