25 Вт -ный быстродействующий усилитель (Ge-UF-25W).
|
|
| svjatoslav | Дата: Суббота, 12.02.2011, 01:37 | Сообщение # 1 |
|
Группа: Удаленные
| В этой теме мы будем обсуждать статью об этом усилителе, размещённую на главной странице сайта:
http://devicemusic.ucoz.ru/blog....02-12-4
Схема усилителя, обновлённая:
Краткое название усилителя рождено коллективно: Ge-UF-25W
Спектр гармонических искажений, и характеристика интермодуляции представлены во вложениях ниже. Присутствует только вторая (примерно 0,07 %) и третья гармоники (0,006 %). Более высокие ниже уровня шума (меньше 0,0002 %).

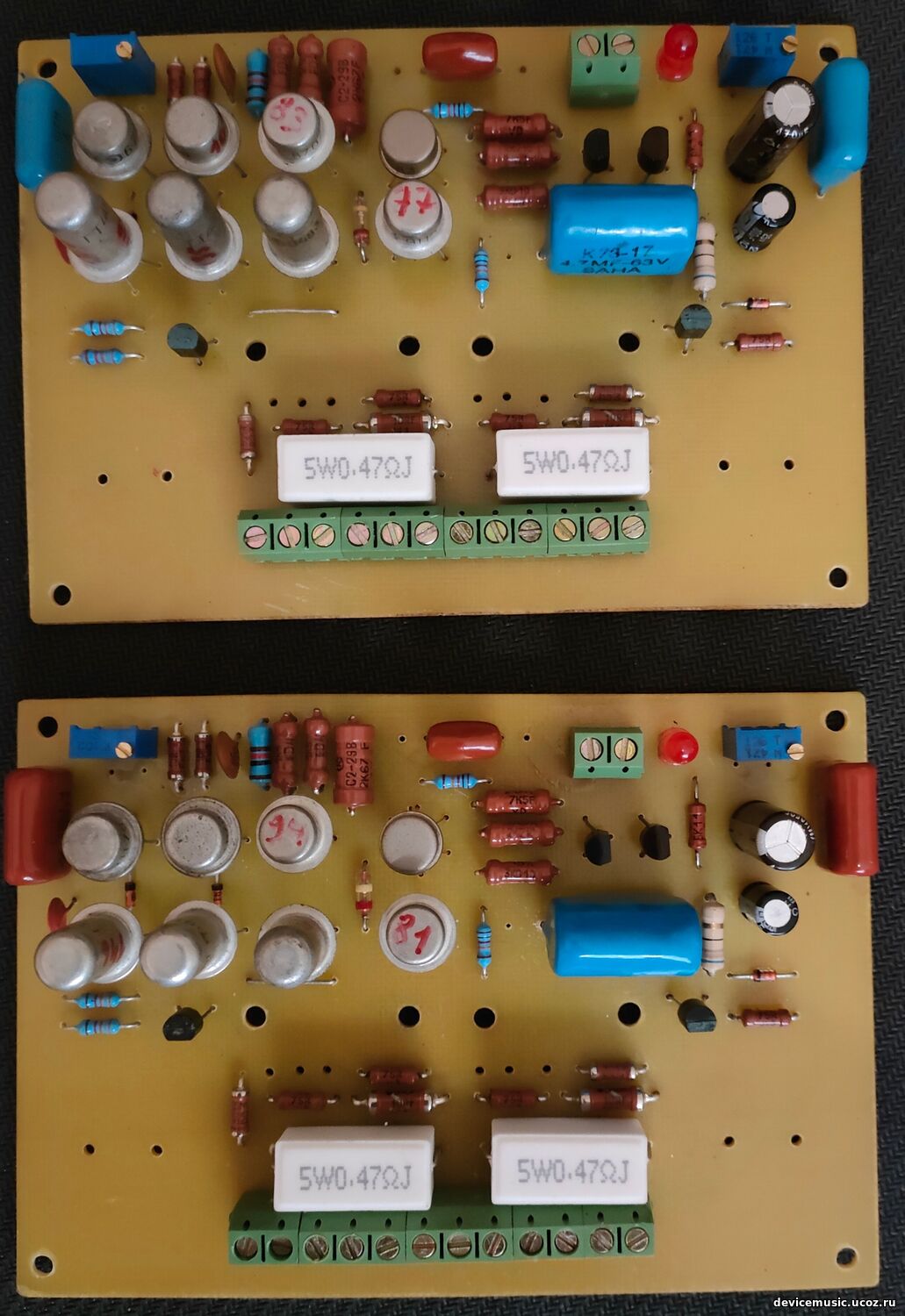

Печатные платы, разработанные нашим коллегой Valera, размещены на страницах №3 , в сообщении 37, и на странице №10, сообщения 144, 145 (фото готовых плат):
http://devicemusic.ucoz.ru/forum/6-57-3#510
http://devicemusic.ucoz.ru/forum/6-57-10
Третий вариант платы, описание разработчика:
"Уменьшены размеры (было 160х80 стало 120х80)
добавлены электролиты в питание
контактные планки перенесены с торца на боковую сторону ( короче связи с выходными транзисторами при креплении платы параллельно радиатору)"

Работа VT6 в качестве дополнительного термодатчика тока покоя подробно описана в сообщении 32.
Там же изложена наглядная информация о работе "красного диода".
|
| |
|
|
| jpatay | Дата: Понедельник, 15.04.2024, 11:13 | Сообщение # 856 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Отличная работа.
Насчёт кондёров на входе, я ставлю МКР фирмы WIMA. Можно поставить наши К73-17, если нет импортных. За эти, что на фото МРР, ничего не знаю, не применял...
|
| |
|
|
| DriverFirst | Дата: Понедельник, 15.04.2024, 23:34 | Сообщение # 857 |
 Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Цитата jpatay (  ) За эти, что на фото МРР, ничего не знаю, не применял... |
| |
|
|
| jpatay | Дата: Вторник, 16.04.2024, 19:16 | Сообщение # 858 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата DriverFirst ( ) Попробую их применить.
|
| |
|
|
| vladimirkoval | Дата: Среда, 17.04.2024, 19:52 | Сообщение # 859 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| Цитата DriverFirst ( ) Попробую их применить. Потом поиграюсь. |
| |
|
|
| pepe | Дата: Понедельник, 29.04.2024, 18:48 | Сообщение # 860 |
 Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Типы конденсаторов.
Обозначение/Диэлектрик/Обкладки/СРСР
1. KC или FKC/Поликарбонат (PC)/Фольга/К77-
2. KP или FKP/Полипропилен (PP)/Фольга/К78-
3. KS или FKS/Полистирол (PS)/Фольга/К70-
4. KT или FKT/Полиэстр (полиэтилентерефталат PET и полиэтиленнафталат PEN)/Фольга/К73-
5. KPS/Полифениленсульфид PPS/Фольга
6. KE или FKE/ /Фольга
7. KF или FKF/ /Фольга
8. TFT/Тефлон (политетрафторэтилен PTFE)/Фольга/К72-
9. TFF/Полиэстр (полиэтилентерефталат PET и полиэтиленнафталат PEN/Фольга/К73-
10. TFM/Полиэстр (полиэтилентерефталат PET и полиэтиленнафталат PEN)/Металлизированные/К73-
11. MKC/Поликарбонат (PC)/Металлизированные/К77-
12. MKL/Лакоплёнка (LF)/Металлизированные/К75-
13. MKP/Полипропилен (PP)/Металлизированные/К71-
14. MKS/Полиэстр (полиэтилентерефталат PET и полиэтиленнафталат PEN)/Металлизированные/К73-
15. MKS*/Полистирол (PS)/Металлизированные/К71-
16. MKT/Полиэстр (полиэтилентерефталат PET и полиэтиленнафталат PEN/Металлизированные/К73-
17. MKV, MKK*/Полипропилен в масле (PP)/Металлизированные
18. MKY/Полистирол (PS)/Металлизированные/К71-
19. MKI/Ритон (полифениленсульфид PPS)/Металлизированные
20. MPS/Полифениленсульфид PPS/Металлизированные
21. /Каптон (полиимид PI)
22. MP/Бумага в масле (P)/Металлизированные/К40У
23. Mica/Слюда/Металлизированные/К31-
24. Silver Mica/Слюда/Фольга/ССГ СГМ
С уважением,
Юрий.
|
| |
|
|
| fozred | Дата: Суббота, 21.09.2024, 16:02 | Сообщение # 861 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| здравствуйте. ответ на сообщение382. Модернизированый Черный холодильник. Вариан1 Вариант2. Во всех схемах входной касхад на лампе. были эксперименты на разных микросхемах, звук на лампе понравилась больше.
|
| |
|
|
| fozred | Дата: Суббота, 21.09.2024, 16:05 | Сообщение # 862 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Вариант 1
Сообщение отредактировал fozred - Суббота, 21.09.2024, 16:13 |
| |
|
|
| fozred | Дата: Суббота, 21.09.2024, 16:15 | Сообщение # 863 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Вариант 2
|
| |
|
|
| fozred | Дата: Суббота, 21.09.2024, 16:19 | Сообщение # 864 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| в первом и втором варианте выходной каскад две пары транзисторов
|
| |
|
|
| Pashka23RUS | Дата: Вторник, 15.07.2025, 20:53 | Сообщение # 865 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Здравствуйте, германцы! Навеяло мне собрать этот усь, но есть вопросы по элементной базе. Какими аналогами можно заменить КТ-3107 и КТ-209, а также КД-103Б и КД-522. Есть гора 2Д503А, но они импульсные и в нашем случае они маломощные, хотя по напряжению проходят. Транзисторов полно BC557A и тому подобных с любой Беттой. По диодам БП, Д303-305 - это фэншуй, но их надо покупать, а у меня есть Шоттки SR5200 (5 Ампер, 200 Вольт), которые в импульсе по даташиту держат 150 Ампер. Учитывая, что каждое плечо будет питать отдельный мост, то это в импульсе 300 Ампер и трансформатор их, в принципе, не выдаст, да и 10 китайских Ампер этим Шотткам за глаза хватит, чтобы питать плечо, которое будет жрать максимум 1 Ампер. Так зачем тогда эти танцы с бубном вокруг Д304, если можно дешево и сердито, ничуть не хуже? По стабилизации, не проще ли применить LM-317/337, рассчитанные на 1.5 Ампер в постоянном режиме? Ну, ОК, по даташиту можно параллельно поставить еще 1, тогда это будет уже 3 Ампера; трансформатор и того не выдаст. Но раз уж после стаба будут стоять банки на 12000 мкФ в плате и 15000 мкФ в БП, то еще можно понять, но как рекомендовал один из форумчан - поставить термистор на первичку транса и голову не морочить с плавным пуском. Жаль, что нет транса для эксперимента, но LM-ки с защитой и если что не так, они смело отключаются. И вообще, по электролитам - а зачем так много надо на плечо, когда за глаза достаточно и 5000 мкФ на 1 Ампер потребляемого тока? Спасибо, ребята, за ответы!
Сообщение отредактировал Pashka23RUS - Вторник, 15.07.2025, 20:55 |
| |
|
|
| CJR | Дата: Понедельник, 12.01.2026, 21:43 | Сообщение # 866 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline

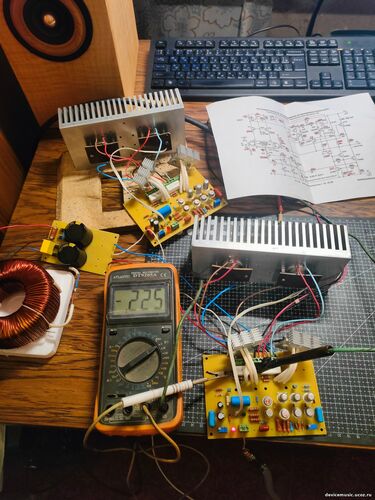

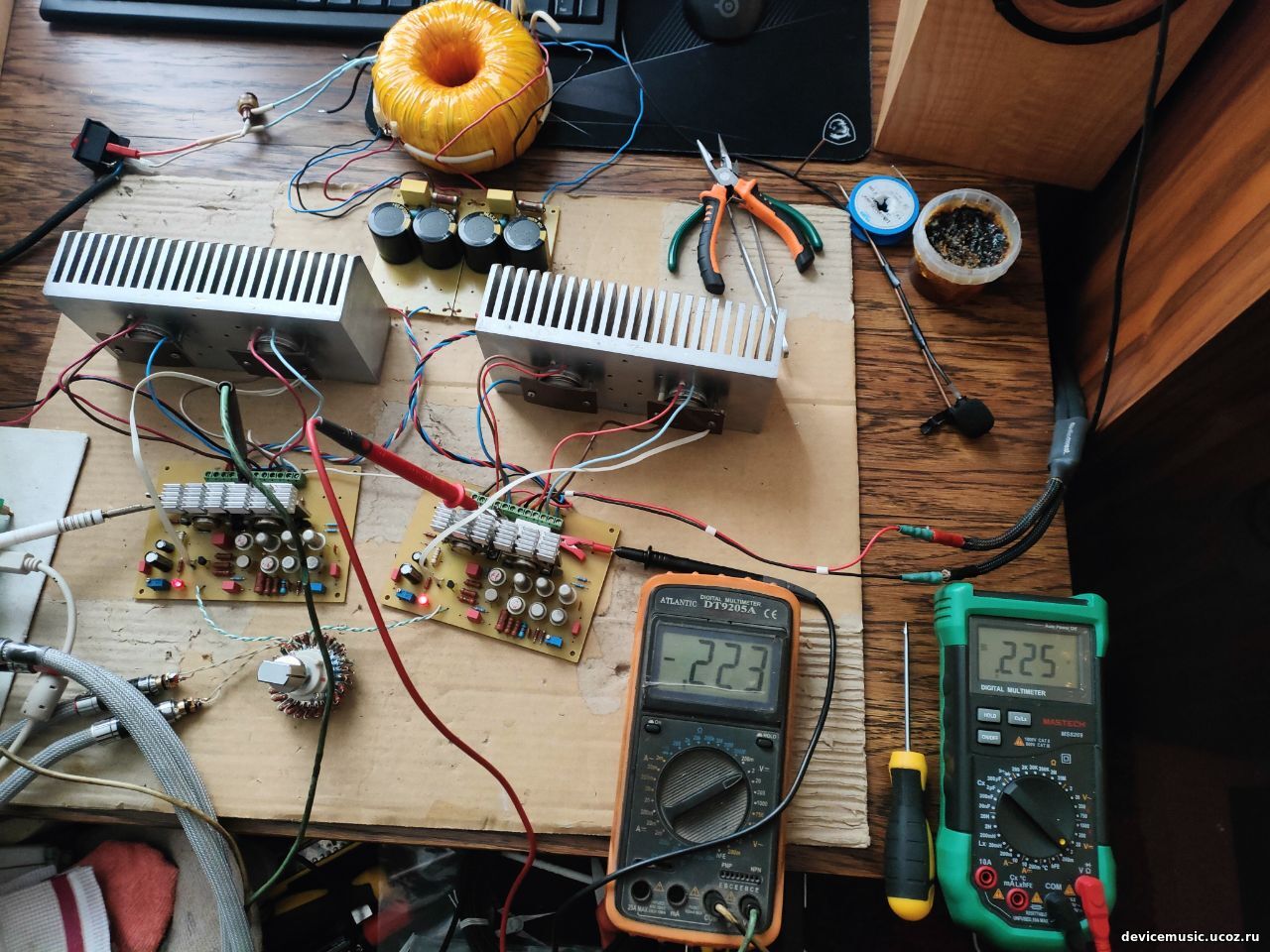

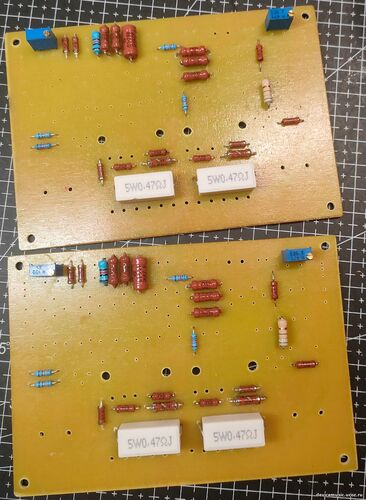

| Всех приветствую. Слушал у знакомых П-70 в нескольких вариациях и степенях доработки, также авторский германиевый небольшой мощности и загорелся желаием тоже попробовать. Поиски привели сюда. Решил повторить схему, т.к. мне понравилась концепция и наличие запаса мощности. Огромное спасибо за предоставление всей необходимой информации. Транзисторы все покупал, больше всего проблем было с поиском 404х.
Схема завелась сразу, учитывая что транзисторы измерял только мультиметром, а источника питания для стэнда на проверку выходников не имеется.
Настроил токи покоя в районе 500мА. На R4 4В с копейками при крайнем положении подстроечника, но у меня VT6 КТ3107 с индексом Б может в них дело - эти не купил, т.к. думал что дома полно любых, а оказалось что нет.
Транс пока слабенький, надо менять - 22В после выпрямителя, под нагрузкой просело до 20. На входе К504НТ3А, постоянка 11-13мВ. На тесте получил около 5 вольт чистого звука на 8 Ом колонки, дальше начинается грязь, просадок по питанию особо нет - просаживается на 0,1-0,2 В. Мощи конечно маловато, надо к осциллографу и смотреть уже дальше. Но сначала сделаю стаб на питание (у меня скачки 230-250) и транс побольше. На данный момент задача выполнена - звук получен, теперь доработки.
Звук сразу понравился, бас шикарный, мягенький, ламповость присутствует, но если сравнимать с двухтактами на 6L6 или EL34, у германца бас читается и не сливается в кашу на тяжелой музыке. Голос и инструменты шикарны, не хочется запись останавливать, а вот высоких слегка не хватает. В плане ВЧ сравнение с моим текущим - Суховский УМЗЧ ВВ 2010 ревизии - вот где нет проблем с частотным диапазоном, но я не жалуюсь, просто констатация фактов. Опять же в сравнении с Суховским, который слушаю почти всю сознательную жизнь, этот аппарат "поёт" и поёт красиво.

|
| |
|
|
| Pashka23RUS | Дата: Понедельник, 12.01.2026, 21:58 | Сообщение # 867 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Приветствую, коллега! Мои поздравления! Я пока дорабатываю в Лаёте печатную плату под свою элементную базу, свои радиаторы на П-605 и скоро тоже буду запускать. Другие дела отвлекли, но через пару недель, наверное, начну клеить фоторезист и травить. Не теряйтесь, пожалуйста, а то ветка совсем вымерла, а теперь нас будет хотя бы двое. :-)
|
| |
|
|
| Pashka23RUS | Дата: Воскресенье, 25.01.2026, 09:47 | Сообщение # 868 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline

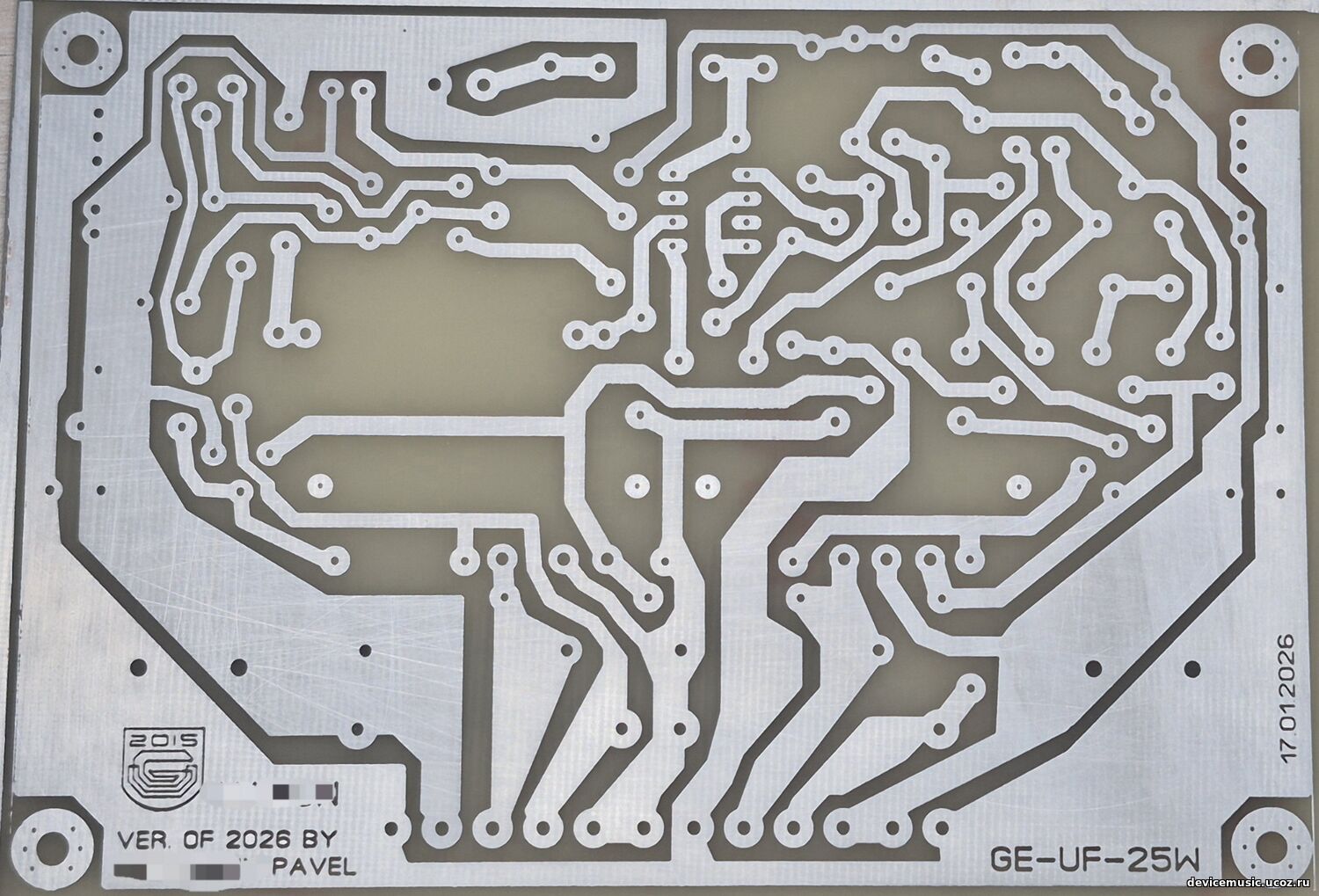

| Привет, всякий сюда входящий, наверняка, забрел ты сюда случайно через поисковую систему, но ты знай, что есть еще один или даже 2 человека, которых интересует эта тема. :-) И в доказательство прилагаю фото печатной (несверленой, но все же), немного доработанной под мои детали, ибо в некоторых местах их размеры критически не совпадали с авторским прототипом. Следующий сеанс связи - какой-нибудь очередной выходной или гос. праздник. :-)
Сообщение отредактировал Pashka23RUS - Воскресенье, 25.01.2026, 09:58 |
| |
|
|
| CJR | Дата: Среда, 04.02.2026, 09:07 | Сообщение # 869 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline

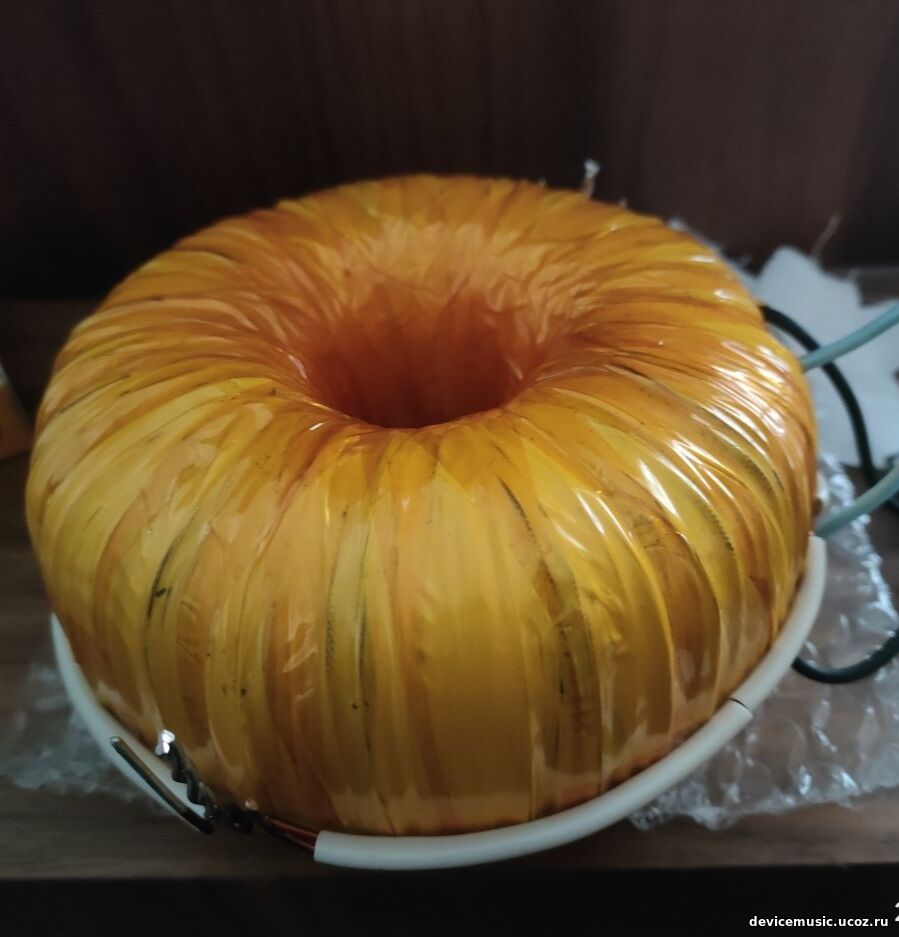

| Поставил плёнку Wima. Приехал провод 1.3мм для тора, намотал на бобину двойным, надо подготовить челнок, буду мотать вторичку. Постарался сделать зазор от первички побольше, по крайней мере со всех сторон кроме внутренней.
Приехали детали и модули на обслуживающую часть ( защита, софт старт), жду короб с алика.
Были также идеи заменить все маломощные резисторы (с2-29в, с2-10, с2-11) на thin film 15ppm. Только вопрос, а надо ли. Ну и по деньгам ценник лютый.
|
| |
|
|
|
