Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
| |
| pepe | Дата: Четверг, 07.02.2019, 17:44 | Сообщение # 2071 |
 Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Женя, она уже предусмотрена, над входным конденсатором.
С уважением,
Юрий.
|
| |
| |
| jpatay | Дата: Четверг, 07.02.2019, 18:31 | Сообщение # 2072 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe (  ) она уже предусмотрена,
Ага, увидел. А вот Т2 и Т3 не нашёл. Слепой видно стал. Или там сборка? Но надпись не нашёл.
|
| |
| |
| pepe | Дата: Четверг, 07.02.2019, 18:36 | Сообщение # 2073 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Там сборка шестиногая, над резисторами по центру. ) Диоды термодатчика вынес наверх платы к выходникам. Можно будет попробовать поставить в корпусе ТО-220.
С уважением,
Юрий.
Сообщение отредактировал pepe - Четверг, 07.02.2019, 18:39 |
| |
| |
| jpatay | Дата: Четверг, 07.02.2019, 18:46 | Сообщение # 2074 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) Диоды термодатчика вынес наверх платы к выходникам. Можно будет попробовать поставить в корпусе ТО-220.
Супер!! Если бы ещё диоды найти в пластике, чтобы не изолировать от радиатора. Юра, подпиши их как то.
Цитата pepe ( ) Там сборка шестиногая, над резисторами по центру.
Блин, такое всё микроскопическое. Стрёмно паять будет.  Добавлено (07.02.2019, 18:47)
---------------------------------------------
Вообще проверь все надписи, что бы легче было ориентироваться.
|
| |
| |
| pepe | Дата: Четверг, 07.02.2019, 21:04 | Сообщение # 2075 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Ещё немного подредактировал плату. Всё подписано. В качестве диодов термодатчика можно применить КД212 в изолированных корпусах. Хотя при этом может ухудшиться термостабильность тока покоя.
С уважением,
Юрий.
|
| |
| |
| jpatay | Дата: Четверг, 07.02.2019, 21:19 | Сообщение # 2076 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Юра, подложка КД212 в металле...
 Добавлено (07.02.2019, 21:22)
---------------------------------------------
А как звучит циркл с полевиками?
Сообщение отредактировал jpatay - Четверг, 07.02.2019, 21:22 |
| |
| |
| pepe | Дата: Четверг, 07.02.2019, 23:14 | Сообщение # 2077 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Измерял, проверял, экспериментировал, а звук так и не послушал. )))

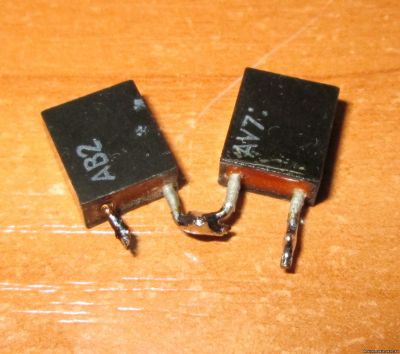

КД212 ещё и такие бывают:
С уважением,
Юрий.
|
| |
| |
| jpatay | Дата: Пятница, 08.02.2019, 10:23 | Сообщение # 2078 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) а звук так и не послушал.
Ну послушай...
|
| |
| |
| jpatay | Дата: Пятница, 08.02.2019, 11:42 | Сообщение # 2079 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline

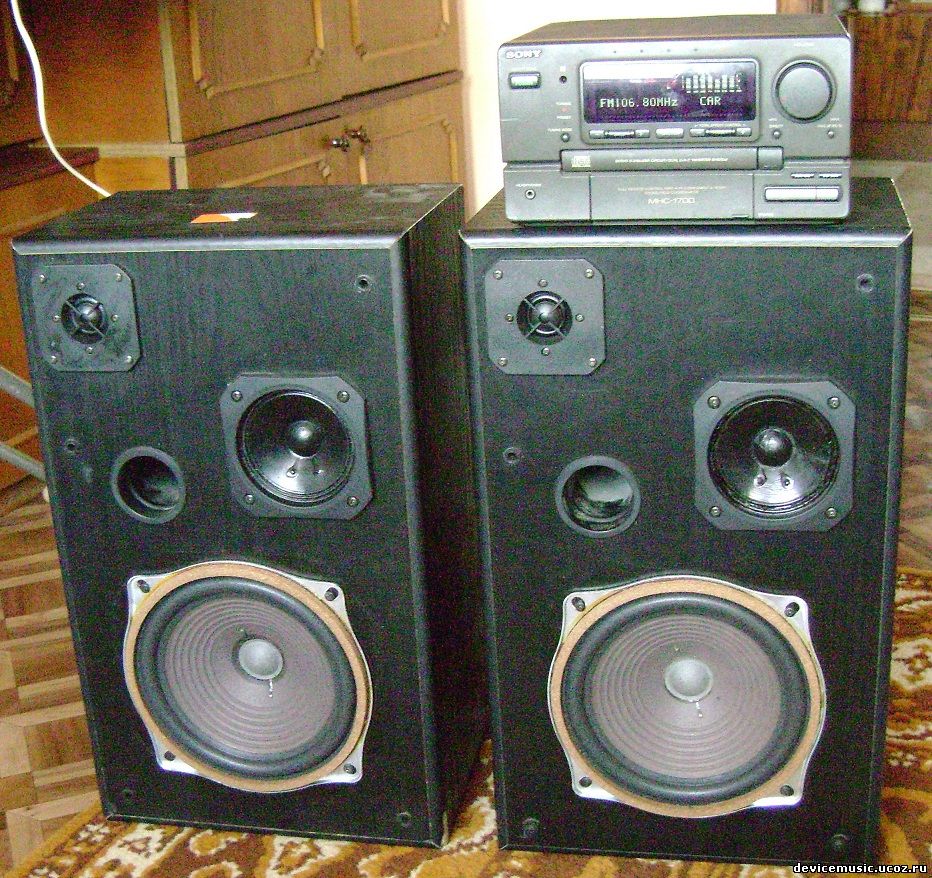

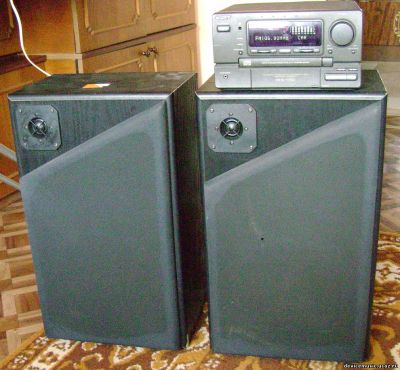

| Немного не в тему. Навожу порядок в своём гараже. Нашёл немецкие колонки. Басовиков не было, поставил вместо них когда-то Heco. Басят хорошо, 4 Ома, бумага. На ОЛХ продавать не хочу, потому что не комплект. Может кому надо для экспериментов, продам недорого. Подвесы заменил на новые. Есть ещё корпуса трёхполосных колонок Canton. Если что, пишите в личку.
Сообщение отредактировал jpatay - Пятница, 08.02.2019, 11:49 |
| |
| |
| jpatay | Дата: Пятница, 08.02.2019, 18:26 | Сообщение # 2080 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline

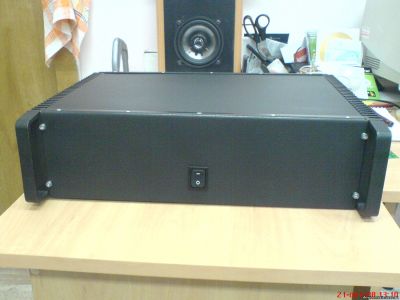

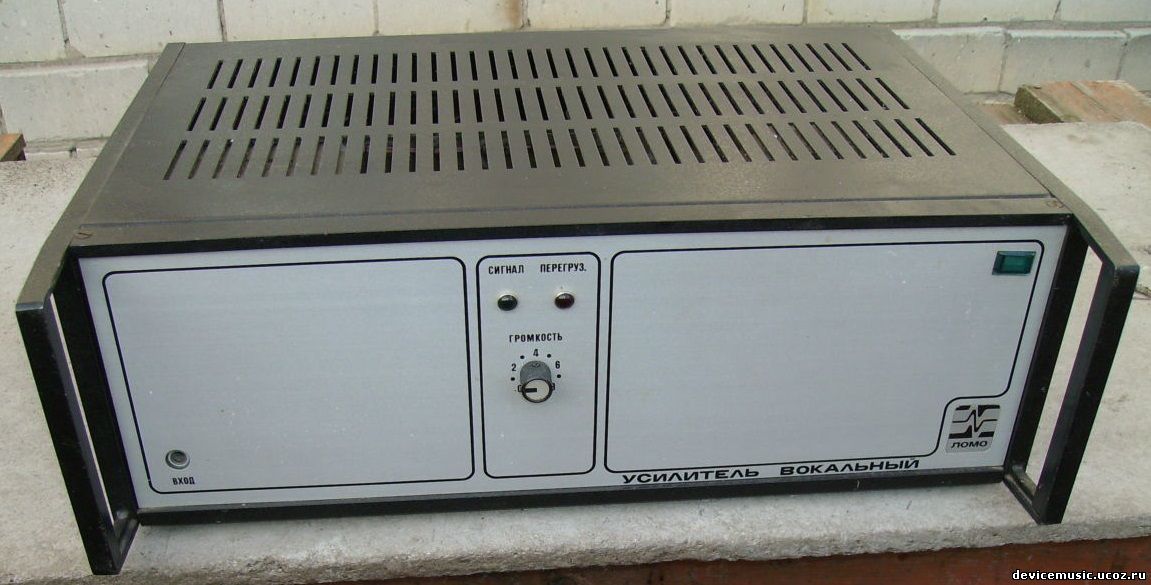

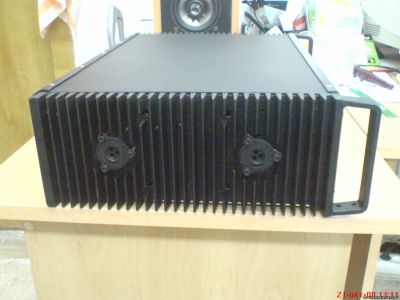

| Юра нашёл корпус для твоих радиаторов. Фотки с интернета. А мой корпус вида не имеет, надо реставрировать. Если что - вышлю.

|
| |
| |
| pepe | Дата: Пятница, 08.02.2019, 19:38 | Сообщение # 2081 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Это уже серьёзный вариант. )
С уважением,
Юрий.
|
| |
| |
| jpatay | Дата: Пятница, 08.02.2019, 19:44 | Сообщение # 2082 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) Это уже серьёзный вариант. )
Передние ручки наверно надо обрезать. Завтра достану закиданный корпус. По высоте должен подойти.
Сообщение отредактировал jpatay - Пятница, 08.02.2019, 19:47 |
| |
| |
| pepe | Дата: Пятница, 08.02.2019, 20:33 | Сообщение # 2083 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Нормальный пром-дизайн. Когда-то у меня был УНЧ в похожем корпусе.

С уважением,
Юрий.
|
| |
| |
| jpatay | Дата: Пятница, 08.02.2019, 20:41 | Сообщение # 2084 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Завтра сфоткаю этот корпус.
Юра, с нетерпением ждём результата прослушки на полевом выхлопе.
|
| |
| |
| limixserega | Дата: Суббота, 09.02.2019, 13:31 | Сообщение # 2085 |
 Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Цитата pepe ( ) Нормальный пром-дизайн. Когда-то у меня был УНЧ в похожем корпусе.
Корпус похож на советский У100.
|
| |
| |
|
