Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.

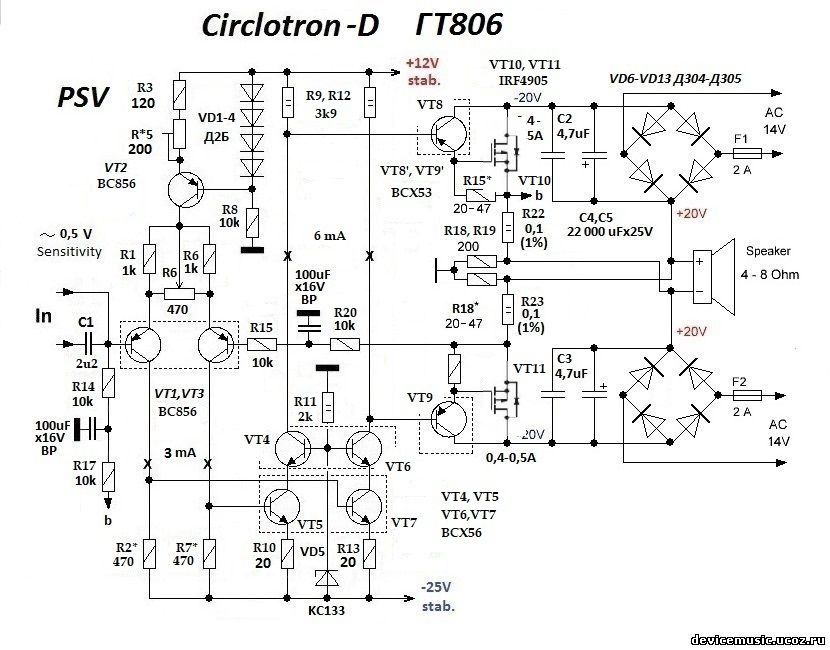

Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
| |
| jpatay | Дата: Суббота, 09.02.2019, 13:49 | Сообщение # 2086 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата limixserega (  ) Корпус похож на советский У100.
Валера, давай порадуй нас, что там собрал нового. Сейчас с рынка пришёл, надавали мне спаленных пищалок. Придется ремонтировать. Не хотел брать, но коньяк выставили...
Сейчас иду в гараж доставать Юре корпус.
|
| |
| |
| pepe | Дата: Суббота, 09.02.2019, 14:44 | Сообщение # 2087 |
 Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Цитата limixserega ( ) Корпус похож на советский У100.
Валера, там только радиаторы от У100-101. Остальное изготавливалось под них. Когда-то была возможность и дюраль нарубить-выгнуть, и порошком покрасить.
С уважением,
Юрий.
|
| |
| |
| jpatay | Дата: Суббота, 09.02.2019, 15:21 | Сообщение # 2088 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) Когда-то была возможность и дюраль нарубить-выгнуть, и порошком покрасить.
Юра, достал, только нет одной крышки. Я поставил нижнюю крышку наверх. На низ что-то найдёшь и ножки - тоже. Сейчас сфоткаю. Да, всё из "люминя", но краска уже слезла кое-где. Всё равно надо зачищать и красить.
|
| |
| |
| jpatay | Дата: Суббота, 09.02.2019, 15:29 | Сообщение # 2089 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Вот. Даже с инвентарным номером, уже никто не прикопается.  Если согласен, сегодня вышлю.
 Добавлено (09.02.2019, 18:27)
---------------------------------------------
Выслал)))
Сообщение отредактировал jpatay - Суббота, 09.02.2019, 15:30 |
| |
| |
| pepe | Дата: Суббота, 09.02.2019, 19:28 | Сообщение # 2090 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Спасибо, Женя!
С уважением,
Юрий.
|
| |
| |
| jpatay | Дата: Суббота, 09.02.2019, 19:34 | Сообщение # 2091 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) Спасибо,
Юра, IGBT транзитор не такой. Там всё наоборот. Первый - полевик. А ты замахнулся на изобретение...
Сообщение отредактировал jpatay - Суббота, 09.02.2019, 19:37 |
| |
| |
| pepe | Дата: Суббота, 09.02.2019, 21:22 | Сообщение # 2092 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| У меня IGBT наоборот. )))
Выходное у УНЧ с полевиками на выходе получилось около 6 Ом. В общем, с составным биполярно-полевым на выходе получается практически вариант С.
С уважением,
Юрий.
|
| |
| |
| jpatay | Дата: Суббота, 09.02.2019, 22:14 | Сообщение # 2093 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) У меня IGBT наоборот.
Цитата pepe ( ) на выходе получилось около 6 Ом.
Хреново. Я думал наоборот будет меньше. Юра, это без лампочек измерялось?
Осталось отслушать.
Сообщение отредактировал jpatay - Суббота, 09.02.2019, 22:16 |
| |
| |
| pepe | Дата: Суббота, 09.02.2019, 22:35 | Сообщение # 2094 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Блин, это было с лампочками. Завтра проверю без них.
С уважением,
Юрий.
|
| |
| |
| jpatay | Дата: Суббота, 09.02.2019, 22:52 | Сообщение # 2095 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) Блин, это было с лампочками.
|
| |
| |
| pepe | Дата: Воскресенье, 10.02.2019, 00:42 | Сообщение # 2096 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Метод двух нагрузок показал 2,56 Ома выходного сопротивления. Метод "без нагрузки/с нагрузкой" - 2,32 Ома...
Продолжение следует.
С уважением,
Юрий.
Сообщение отредактировал pepe - Воскресенье, 10.02.2019, 00:47 |
| |
| |
| jpatay | Дата: Воскресенье, 10.02.2019, 09:58 | Сообщение # 2097 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) Метод двух нагрузок показал 2,56 Ома выходного сопротивления.
Жаль, всё равно много.
Цитата pepe ( ) Продолжение следует.
Ждём.
|
| |
| |
| jpatay | Дата: Воскресенье, 10.02.2019, 12:14 | Сообщение # 2098 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline

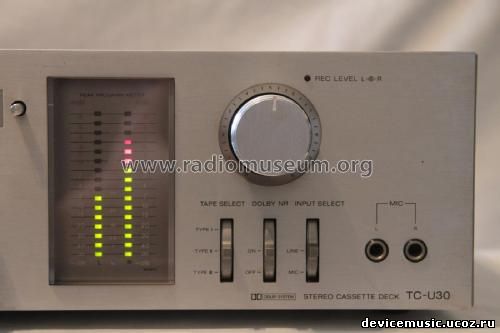

| Юра, есть ещё пиковый индикатор от кассетной деки Сони. Хорошо бы в этот корпус подошёл.
Сообщение отредактировал jpatay - Воскресенье, 10.02.2019, 12:15 |
| |
| |
| pepe | Дата: Воскресенье, 10.02.2019, 13:03 | Сообщение # 2099 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Симпатично выглядит.
Женя, забыл вчера спросить: у тебя случайно нет хороших конденсаторов на 75 пик?
С уважением,
Юрий.
|
| |
| |
| jpatay | Дата: Воскресенье, 10.02.2019, 13:17 | Сообщение # 2100 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) у тебя случайно нет хороших конденсаторов на 75 пик?
Наименьшая ёмкость плёночных есть на 100 пик и больше.
А что, не хочешь керамику ставить?
Сообщение отредактировал jpatay - Воскресенье, 10.02.2019, 13:18 |
| |
| |
|
