Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
| |
| jpatay | Дата: Понедельник, 11.02.2019, 10:07 | Сообщение # 2116 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата guzikovva (  ) Я тут то же набросал платку...
Валера, зачем так усложнять себе жизнь?
Придётся тебе подарить такой ЦАПик. У меня их несколько.Добавлено (11.02.2019, 10:20)
---------------------------------------------
Цитата pepe ( ) пиво...
А я думал, что я только один такой...
Сообщение отредактировал jpatay - Понедельник, 11.02.2019, 10:07 |
| |
| |
| pepe | Дата: Понедельник, 11.02.2019, 11:52 | Сообщение # 2117 |
 Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Цитата guzikovva ( ) у тебя по какой схеме
Валера, у меня по схеме Полковніка с вегалаба. Вход I2S, на выходе для начала будет AD811+OPA134. У меня есть пара Tremor-ов доработаных, вывод будет с компа через них, с обратной синхронизацией. С USB у меня есть старенький ЦАП на AD1853. И ещё с коаксиалом и оптикой на AD1862.
Валера, посмотри на AK4113. Говорят, что лучше чем DIR.
С уважением,
Юрий.
Сообщение отредактировал pepe - Понедельник, 11.02.2019, 11:53 |
| |
| |
| guzikovva | Дата: Понедельник, 11.02.2019, 12:09 | Сообщение # 2118 |
 Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| Круто!
|
| |
| |
| jpatay | Дата: Понедельник, 11.02.2019, 12:19 | Сообщение # 2119 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) у меня по схеме Полковніка с вегалаба.
Юра, это ж сколько можно было цирклотронов собрать...
|
| |
| |
| jpatay | Дата: Понедельник, 11.02.2019, 12:53 | Сообщение # 2120 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline

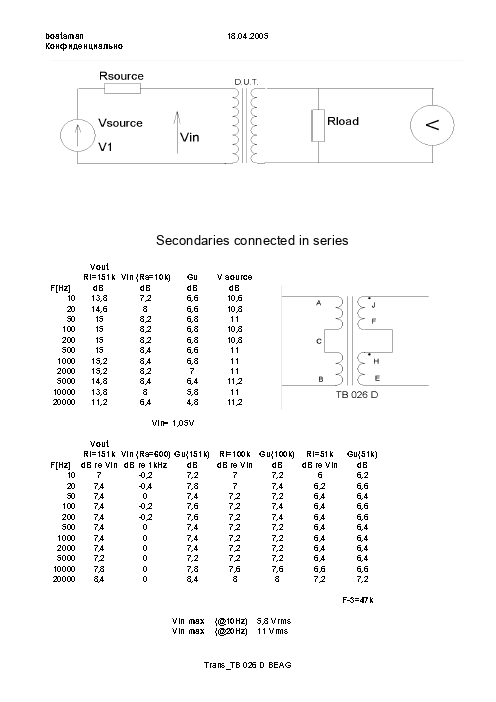

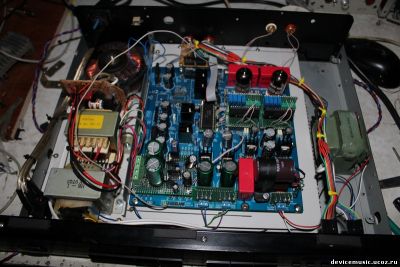

| Мужики не тратьте драгоценное время на сложные схемы ЦАПов. Они всё-равно звучать лучше не будут. Чем больше деталей - тем хуже. Я переделал один ДВД на ЦАПе CS4392KZ. Выкинул выхлоп и поставил транс на пермаллое от лампового Бига. ЦАП с балансным выходом. Разделил питание цифры и аналога ЦАПа. И теперь этот ДВД звучит лучше всего, что я раньше слышал. Схему сам набросал. Вторичка в параллель. АЧХ линейная 20-20 000 Гц.
Добавлено (11.02.2019, 12:57)
---------------------------------------------
Этим трансам нет цены. Найдёте, забирайте сразу.
Сообщение отредактировал jpatay - Понедельник, 11.02.2019, 13:50 |
| |
| |
| guzikovva | Дата: Понедельник, 11.02.2019, 15:16 | Сообщение # 2121 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| Цитата pepe ( ) Валера, посмотри на AK4113. Говорят, что лучше чем DIR.
Я в курсе - только вот DIR под рукой ... Ак шку покупать надо.
|
| |
| |
| pepe | Дата: Понедельник, 11.02.2019, 17:14 | Сообщение # 2122 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Женя, в CS4392, судя по выходному напряжению в 1V, есть встроенный опер. А в AD-шке нет. К тому же у тебя дельта-сигма, а у меня простой 18-ти битник.
А ещё у меня нет таких трансформаторов. )))
Интересно, а можно что-нибудь сделать, чтобы в цирклотроне ТП быстрее устаканивался? А то минута-полторы "хриплого" звука напрягает. Можно, конечно сделать задержку подключения АС на это время, но....
С уважением,
Юрий.
Сообщение отредактировал pepe - Понедельник, 11.02.2019, 17:16 |
| |
| |
| jpatay | Дата: Понедельник, 11.02.2019, 17:45 | Сообщение # 2123 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) А то минута-полторы "хриплого" звука напрягает.
У меня такого нет. Стартует усь на токе 40 мА. Ступеньки уже нет. Надо радиаторы побольше и настроить так, чтобы максимальный ток покоя доходил до 500-600 мА. И это без ламп и в корпусе. Тогда при включении будет нормально.
В драйвере я поставил по 1 кОм.
Добавлено (11.02.2019, 17:47)
---------------------------------------------
Цитата pepe ( ) А ещё у меня нет таких трансформаторов. )))
Да, таких не достать...
Добавлено (11.02.2019, 18:01)
---------------------------------------------
В моём усе два диода стоят на плате и два- на радиаторе. Юра, попробуй 3 диода на плате и один на радиаторе. Но осторожно... Руслан с Тирасполя так сделал.
Кстати, без ламп и в корпусе циркл намного быстрее выходит на рабочий режим.
Это на кремнии так хрипит?
Сообщение отредактировал jpatay - Понедельник, 11.02.2019, 18:18 |
| |
| |
| pepe | Дата: Понедельник, 11.02.2019, 18:31 | Сообщение # 2124 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Женя, у меня сейчас с "составными" полевиками только 2 диода на радиаторе. ТП при включении начинается практически с ноля и только секунд через 30 начинает стремительно расти. А до этого естественно на выходе черте что. Надо будет попробовать на другом радиаторе, а то у этого не совсем подходящая поверхность для корпусов ТО-220. Диоды терморегуляции медленно работают - ТП до 1А добегает.
С уважением,
Юрий.
|
| |
| |
| jpatay | Дата: Понедельник, 11.02.2019, 18:44 | Сообщение # 2125 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) Диоды терморегуляции медленно работают
А диоды германивые?
|
| |
| |
| pepe | Дата: Понедельник, 11.02.2019, 18:53 | Сообщение # 2126 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Кремний, Д223. На диодах 1,5 вольта. При 4-х диодах не хватало регулировки.
С уважением,
Юрий.
Сообщение отредактировал pepe - Понедельник, 11.02.2019, 18:55 |
| |
| |
| jpatay | Дата: Понедельник, 11.02.2019, 18:55 | Сообщение # 2127 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) Кремний, Д223
Юра ставь германий... 3-4 штуки.
Добавлено (11.02.2019, 18:59)
---------------------------------------------
Цитата pepe ( ) При 4-х диодах не хватало регулировки.
Ну да, получается на них больше 2-х Вольт. Транзюк открытый. Надо так подобрать напругу на базу, чтобы Т2 только начинал открываться.
Добавлено (11.02.2019, 19:15)
---------------------------------------------
Юра, надо учитывать один момент. Германиевый транзюк открывается при 0,3 В, а кремниевый - 0,7 В. Надо подобрать правильно падение на кремниевом. У меня на кремнии было всё хорошо, но термодатчик оставался тот самый на германиевых диодах.
Падение на К-Э Т2 должно быть примерно 8- 10 Вольт.
Сообщение отредактировал jpatay - Понедельник, 11.02.2019, 19:17 |
| |
| |
| inkvizitor | Дата: Понедельник, 11.02.2019, 20:04 | Сообщение # 2128 |
|
Полковник
Группа: Пользователи
Сообщений: 164
Статус: Offline
| Цитата pepe ( ) Валера, посмотри на AK4113. Говорят, что лучше чем DIR.
На аліекспресі є готові плати з індикатором, і не дорого

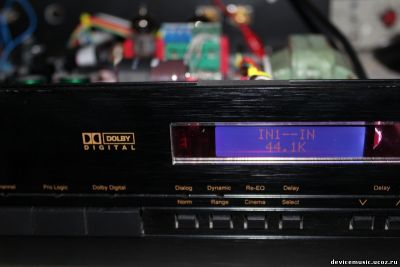

Ось такий модуль в моєму цапі на PCM 58
|
| |
| |
| inkvizitor | Дата: Понедельник, 11.02.2019, 20:05 | Сообщение # 2129 |
|
Полковник
Группа: Пользователи
Сообщений: 164
Статус: Offline
|
|
| |
| |
| jpatay | Дата: Вторник, 12.02.2019, 11:23 | Сообщение # 2130 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата inkvizitor ( ) Ось такий модуль в моєму цапі на PCM 58
Виглядає як аудіо-комп'ютер.
|
| |
| |
|
