Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
| |
| inkvizitor | Дата: Вторник, 12.02.2019, 13:53 | Сообщение # 2131 |
|
Полковник
Группа: Пользователи
Сообщений: 164
Статус: Offline
| Цитата jpatay (  ) Виглядає як аудіо-комп'ютер.
аудіо-комп'ютер до нього окремо, на лінуксі.
і керування з планшету
|
| |
| |
| jpatay | Дата: Вторник, 12.02.2019, 14:23 | Сообщение # 2132 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата inkvizitor ( ) аудіо-комп'ютер до нього окремо, на лінуксі.і керування з планшету

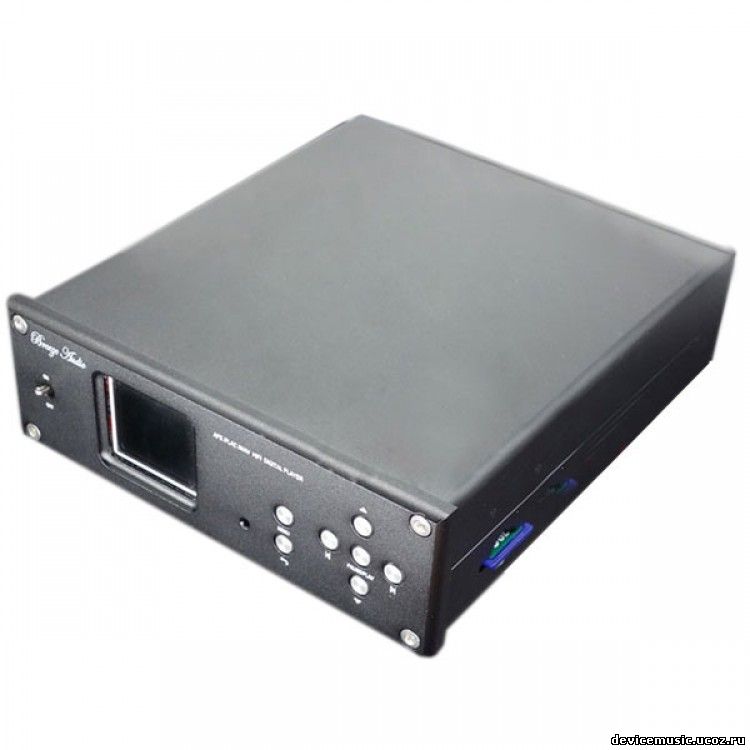

Щось дуже складно. В мене це все в одній коробочці і читає з флешки або з SD карти майже всі формати до 24 Bit/192 kHz. Є також дистанційний пульт.
Добавлено (12.02.2019, 14:26)
---------------------------------------------
Я ще вніс деякі зміни по живленню ЦАПа, зараз звучить чудово.
Сообщение отредактировал jpatay - Вторник, 12.02.2019, 14:54 |
| |
| |
| valguz65 | Дата: Вторник, 12.02.2019, 23:10 | Сообщение # 2133 |
 Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
| Цитата jpatay ( ) Придётся тебе подарить такой ЦАПик. У меня их несколько.
Женя. Могу купить... если у тебя их несколько..и ты можешь от одного избавится.
|
| |
| |
| jpatay | Дата: Вторник, 12.02.2019, 23:13 | Сообщение # 2134 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата valguz65 ( ) и ты можешь от одного избавится.
Могу, только безвозмездно. Куда высылать?Добавлено (13.02.2019, 10:50)
---------------------------------------------
Что ещё передать? Кондёры Вима, германцы?
|
| |
| |
| guzikovva | Дата: Среда, 13.02.2019, 11:22 | Сообщение # 2135 |
 Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| Ничего больше не надо.
Спасибо!
Сообщение отредактировал guzikovva - Среда, 13.02.2019, 11:24 |
| |
| |
| jpatay | Дата: Среда, 13.02.2019, 11:36 | Сообщение # 2136 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата guzikovva ( ) Ничего больше не надо.
Разберёмся... Пошёл отсылать.
|
| |
| |
| jpatay | Дата: Среда, 13.02.2019, 14:30 | Сообщение # 2137 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline

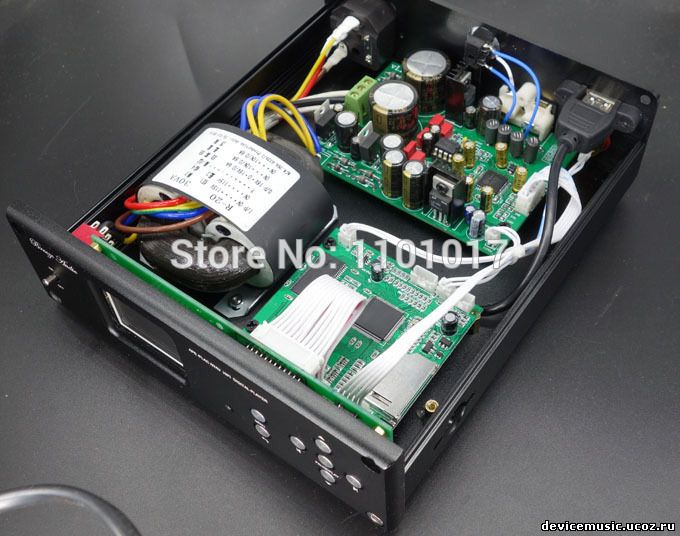

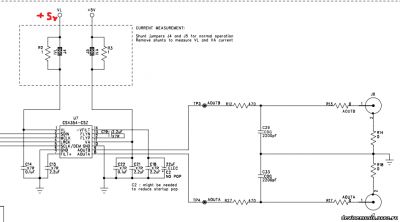

| Валера в этом ЦАПе желательно разделить питание "цифры" и "аналога". И кондёры на 2200 пФ заменить на плёнку.
|
| |
| |
| guzikovva | Дата: Среда, 13.02.2019, 15:12 | Сообщение # 2138 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| ok
|
| |
| |
| jpatay | Дата: Четверг, 14.02.2019, 20:43 | Сообщение # 2139 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Посмотрел, долго посылка будет идти. Валера ЦАП запечатан, я его не проверял. Но должен работать. Главное + и - не перепутать.
|
| |
| |
| svjatoslavdubolom | Дата: Пятница, 15.02.2019, 17:18 | Сообщение # 2140 |
 Полковник
Группа: Модераторы
Сообщений: 158
Статус: Offline
| Чёртов "укоз" с его заморочками. )))
|
| |
| |
| jpatay | Дата: Пятница, 15.02.2019, 17:35 | Сообщение # 2141 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата svjatoslavdubolom ( ) Чёртов "укоз" с его заморочками.
Попробуйте ещё раз с старым паролем, может получится. Он Валерчик имеет два логина.
|
| |
| |
| valguz65 | Дата: Суббота, 16.02.2019, 22:43 | Сообщение # 2142 |
|
Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
| А если переехать на нормальный движок? А мы скинемся
|
| |
| |
| jpatay | Дата: Воскресенье, 17.02.2019, 10:30 | Сообщение # 2143 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата valguz65 ( ) А если переехать на нормальный движок?
Так на всех форумах есть эти темы, а движений нет. И так сойдёт. Весной Гугл прекращает своё существование, так что все рядовыми станем. Кто по другому регился, тот - останется.
Сообщение отредактировал jpatay - Воскресенье, 17.02.2019, 10:31 |
| |
| |
| jpatay | Дата: Воскресенье, 17.02.2019, 21:12 | Сообщение # 2144 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline

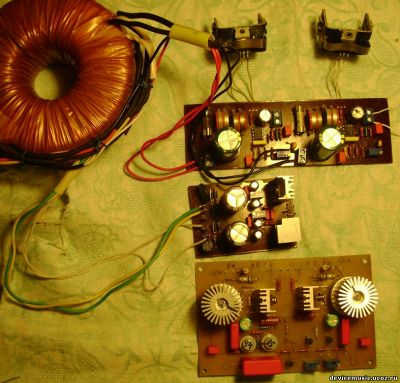

| Сегодня удосужился настроить БП на ЛМках и на полевиках. Закончил один канал гибрида Шиклаи. На днях постараюсь запустить.  ВК будет на ГТ404В/1Т813.
Сообщение отредактировал jpatay - Воскресенье, 17.02.2019, 21:16 |
| |
| |
| valguz65 | Дата: Понедельник, 18.02.2019, 00:03 | Сообщение # 2145 |
|
Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
| Цитата jpatay ( ) один канал гибрида
Что то будет заменено на кремний?
|
| |
| |
|
