Цирклотроны на германиевых транзисторах. Тема 1.
|
|
_Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона, и дифференциально-каскодным вариантом входного каскада. Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему. Усилители критичны к точности подбора деталей.
Настройка: (Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение, 2) R5 - на макс. сопротивление , 3) Включаем всё в сборе, но на ВК питание не подаём. 4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5 до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль. 4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия. 5) Подключаем лампы вместо предохранителей(сначала один канал). 6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом. 7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ. 8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ). Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится". Термодатчик должен стоять на "шляпе" ГТ806. 10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная. 11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке. 12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями. Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно. Ток покоя надо настраивать по осциллографу. Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться. Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА. Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно: После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5. И только потом подключать выходной каскад, и плавно настраивать его ток покоя. Регулировка тока покоя чувствительна к конвекции в области радиаторов. Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе. Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники. В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.

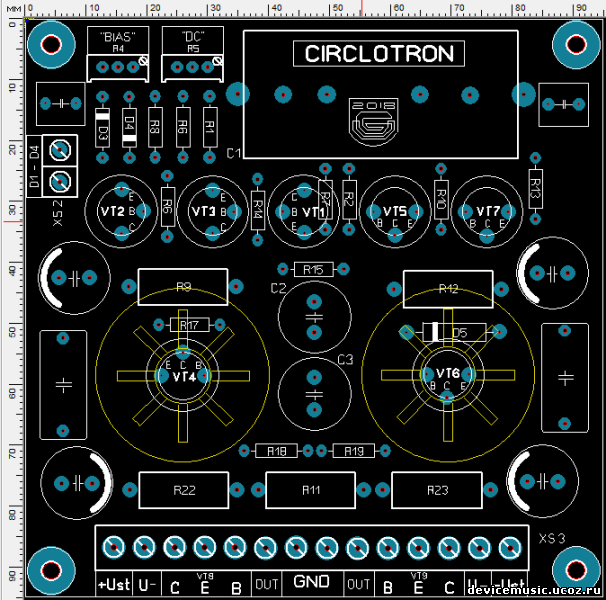

Схемы, и рисунок печатной платы в редакции от 6,11,2018 г. Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.
Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
|
| |
jpatay | Дата: Среда, 10.01.2018, 10:39 | Сообщение # 631 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата _Svjatoslav_ ( ) Выпаивальщики вряд-ли знают, что при впайке-выпайке германиевых транзисторов паяемый вывод надо охлаждать пинцетом, и делать впайку-выпайку максимально быстро. Ещё лучше с одновременным обдувом. Я брал б/у демонтированные при помощи кусачек и продавец проверял их перед отправкой тестером. Пока в пролёте не был.
Цитата _Svjatoslav_ ( ) Присоединяюсь к общему заказу Вот кто возьмёт на себя ответственность, насчёт заказа?
|
|
| |
_Svjatoslav_ | Дата: Среда, 10.01.2018, 10:49 | Сообщение # 632 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Цитата jpatay ( ) Вот кто возьмёт на себя ответственность, насчёт заказа? Наверное, тот, у кого есть опыт подобного заказа в Китае, проверенный "канал". Платы для 25-W заказывал в Киеве, через посредника.
|
|
| |
harrykisson | Дата: Среда, 10.01.2018, 12:33 | Сообщение # 633 |
Подполковник
Группа: Пользователи
Сообщений: 125
Статус: Offline
| Заказать не проблема! Надо проверить сформированные герберы и решить сколько шт. заказывать будем!
|
|
| |
guzikovva5 | Дата: Среда, 10.01.2018, 15:51 | Сообщение # 634 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
|
Посмотрел эту фирму (китайскую) Действительно при платах размером меньше квадратного дециметра - таки большие скидки. Так может плату нарисовать в этих пределах? Скажем была 125х80 станет 95х95. Какие мнения?
Сообщение отредактировал guzikovva5 - Среда, 10.01.2018, 16:42 |
|
| |
harrykisson | Дата: Среда, 10.01.2018, 16:25 | Сообщение # 635 |
Подполковник
Группа: Пользователи
Сообщений: 125
Статус: Offline
| Цитата guzikovva5 ( ) Какие мнения? Я бы не мелочился! Т.е. я против "блохолизации" платы!
|
|
| |
jpatay | Дата: Среда, 10.01.2018, 17:58 | Сообщение # 636 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата guzikovva5 ( ) может плату нарисовать в этих пределах? Карта - одобрит, как по мне, то - wszystko jedno. Мои платы ещё меньше - 80 х 95. Много места отведено под С1. Можно уменьшить. Эл. литы по питанию можно все убрать, плёнки достаточно. У меня и без плёнки достойно звучит. На "крайняк", можно резисторы вертикально поставить.

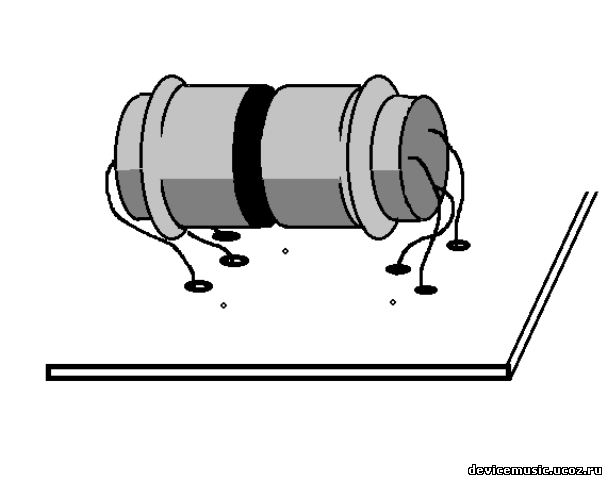

Валера, Т1 и Т3 надо как-то расположить, чтобы шляпки можно склеить...
Сообщение отредактировал jpatay - Среда, 10.01.2018, 18:20 |
|
| |
guzikovva5 | Дата: Среда, 10.01.2018, 19:03 | Сообщение # 637 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| С1 - Я взял по максимуму размер ICEL 4.7X400V - они у меня есть и это очень неплохие конденсаторы для входа. Кто захочет другой - место есть. Одно время я ( думаю и другие то же) пробовал разные ставить - у разных кондёров разный оттенок. И как то не кузяво было - место на плате мало а кондёр подобрал по габаритам большой. И висит он сбоку .. Эл.литы можно и убрать, но новые размеры позволяют поставить их - почему нет? Многие захотят поставить не только плёнку, но и небольшой эл.лит (религия у каждого своя) а плате это придаст универсальность. Т1 и Т3 они так и поставлены - чтобы можно было клеить ..... или я что то не понимаю. Сейчас попробую изобразить ...
А вот уже Т5 и Т7 - формовать ноги им будет уже неудобно. Женя напишите что Вы имели ввиду..
Добавлено (10.01.2018, 19:03) ---------------------------------------------
Цитата jpatay ( ) Карта - одобрит, как по мне, то - wszystko jedno. Предложение моё не для того чтобы кто то одобрил - а из экономии. Согласитесь разница большая - платить два доллара или семь.
Лично мне нравятся со стабилизаторами (большая).
Сообщение отредактировал guzikovva5 - Среда, 10.01.2018, 19:05 |
|
| |
jpatay | Дата: Среда, 10.01.2018, 19:57 | Сообщение # 638 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата guzikovva5 ( ) Согласитесь разница большая - платить два доллара или семь. 100%, а в мировых масштабах будет ещё больше. Насчёт Т1 и Т3, если склеить, чтобы ноги не подворачивать под транзисторы, а чтобы шли в плату вертикально. Может на плате всё нормально, надо мерять. Т5 и Т7 не надо склеивать, но на них тоже радиаторы нужно, поменьше. Только не снежинки, а то размер платы сильно увеличится. Я медные пружинки надел. Может кто захочет общий радиатор надеть. Короче пусть так и стоят.
Цитата guzikovva5 ( ) Лично мне нравятся со стабилизаторами (большая). Получается много лишних деталей. На два канала достаточно один стаб, но с стабилизаторами на платах, конечно, красивее смотрится и не надо отдельной платы на стабилизатор.
Сообщение отредактировал jpatay - Среда, 10.01.2018, 20:00 |
|
| |
harrykisson | Дата: Среда, 10.01.2018, 20:20 | Сообщение # 639 |
Подполковник
Группа: Пользователи
Сообщений: 125
Статус: Offline
| Цитата guzikovva5 ( ) Согласитесь разница большая - платить два доллара или семь. Найдём где сделать по нормальной цене, это не самый главный вопрос! Китай большой!
|
|
| |
guzikovva5 | Дата: Среда, 10.01.2018, 21:24 | Сообщение # 640 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| Хорошо...... признаю ... кипеш напрасный.
|
|
| |
jpatay | Дата: Среда, 10.01.2018, 21:44 | Сообщение # 641 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Валерий, запускайте в работу одну плату. Все огрехи сразу и вылезут. Детали все уже собрали? Я причесал свои макетные платы, отобрал 4 ГТ806 супербетистых, завтра на рынке докуплю резисторов, и на днях всё уже будет работать в корпусе.
Сообщение отредактировал jpatay - Среда, 10.01.2018, 21:47 |
|
| |
guzikovva5 | Дата: Среда, 10.01.2018, 21:48 | Сообщение # 642 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| Цитата jpatay ( ) Детали все уже собрали? Почти всё - лампочек нет ... всё в доме светодиодное
|
|
| |
jpatay | Дата: Среда, 10.01.2018, 21:56 | Сообщение # 643 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата guzikovva5 ( ) лампочек нет ... Так надо автомобильные 24 В. Можно попробовать и 12 Вольтовые, с ВАЗ или Москвича(габаритные), но питание на ВК тогда надо 14 В, хотя бы.
|
|
| |
guzikovva5 | Дата: Среда, 10.01.2018, 21:59 | Сообщение # 644 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| Цитата guzikovva5 ( ) Так надо автомобильные 24 В Та шутю ..шутю. всё есть! Плату завтра вытравлю...
|
|
| |
jpatay | Дата: Среда, 10.01.2018, 22:03 | Сообщение # 645 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата guzikovva5 ( ) Плату завтра вытравлю...
|
|
| |
|
