| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона, и дифференциально-каскодным вариантом входного каскада. Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему. Усилители критичны к точности подбора деталей.
Настройка: (Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение, 2) R5 - на макс. сопротивление , 3) Включаем всё в сборе, но на ВК питание не подаём. 4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5 до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль. 4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия. 5) Подключаем лампы вместо предохранителей(сначала один канал). 6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом. 7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ. 8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ). Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится". Термодатчик должен стоять на "шляпе" ГТ806. 10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная. 11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке. 12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями. Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно. Ток покоя надо настраивать по осциллографу. Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться. Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА. Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно: После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5. И только потом подключать выходной каскад, и плавно настраивать его ток покоя. Регулировка тока покоя чувствительна к конвекции в области радиаторов. Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе. Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники. В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г. Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.
Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
|
| |
shiric1951 | Дата: Среда, 10.01.2018, 23:52 | Сообщение # 646 |
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата guzikovva5 ( ) Прикрепления: 9056650.png(166Kb) Валерий,извините за назойливость,но можно попросить у вас лейку этой платы? Очень она мне понравилась!
|
|
| |
guzikovva5 | Дата: Четверг, 11.01.2018, 00:43 | Сообщение # 647 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| Цитата shiric1951 ( ) можно попросить у вас лейку этой платы? А лейки нет - это просто скелет. Так сказать концепция...
Завтра будет
Сообщение отредактировал guzikovva5 - Четверг, 11.01.2018, 12:05 |
|
| |
shiric1951 | Дата: Четверг, 11.01.2018, 07:31 | Сообщение # 648 |
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата guzikovva5 ( ) А лейки нет - это просто скелет. Так сказать концепция... Спасибо,понял.
|
|
| |
_Svjatoslav_ | Дата: Пятница, 12.01.2018, 07:30 | Сообщение # 649 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Иногда бывет полезным хорошенько разозлиться. Германиевые "пирожки" испечённые после веговской "бани". Хватит накрыть стол на весь форум:
Цитата jpatay ( ) отобрал 4 ГТ806 супербетистых, Чудесно: супербетистые в цирклотрон-ИТУН, низкобетистые в цирклотроны с ВК Дарлинштона, или Шиклаи. Среднебетистые самый раз для Ge-UF-25W. Все будут при деле.
|
|
| |
harrykisson | Дата: Пятница, 12.01.2018, 09:29 | Сообщение # 650 |
Подполковник
Группа: Пользователи
Сообщений: 125
Статус: Offline
| Цитата _Svjatoslav_ ( ) Германиевые "пирожки" Хватит накрыть стол на весь форум
Знакомые "пирожки"... У меня из этой партии бетта 80...90...100
|
|
| |
_Svjatoslav_ | Дата: Пятница, 12.01.2018, 09:54 | Сообщение # 651 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Хорошая бета, самая что ни на есть средняя. И разброс вполне умеренный. В принципе, вполне годится для любого применения.
Но таки надеюсь найти среди коробки супер- и низкобетистые. )))
|
|
| |
guzikovva5 | Дата: Пятница, 12.01.2018, 11:08 | Сообщение # 652 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| Цитата shiric1951 ( ) Валерий,извините за назойливость,но можно попросить у вас лейку этой платы? Очень она мне понравилась!
Добавлено (12.01.2018, 11:08) ---------------------------------------------
Цитата _Svjatoslav_ ( ) Германиевые "пирожки" Что то параметры не нашел ... что это такое?
Сообщение отредактировал guzikovva5 - Пятница, 12.01.2018, 15:02 |
|
| |
_Svjatoslav_ | Дата: Пятница, 12.01.2018, 11:48 | Сообщение # 653 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Цитата guzikovva5 ( ) Что то параметры не нашел ... Без проблем:
http://www.eandc.ru/catalog/detail.php?ID=589
В справочнике Горюнова более подробные сведения (страницы 663 - 665).
http://nashol.com/2011042....-n.html
|
|
| |
guzikovva5 | Дата: Пятница, 12.01.2018, 12:07 | Сообщение # 654 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| Цитата _Svjatoslav_ ( ) Без проблем: Спасибо.
|
|
| |
jpatay | Дата: Пятница, 12.01.2018, 13:02 | Сообщение # 655 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата _Svjatoslav_ ( ) Хватит накрыть стол на весь форум: Так Вы, оказывается, богатенький Буратино?))). Я вот подумал, может ещё зашунтировать неполярные конденсаторы плёнкой 0,1 - 1 мкФ, чтобы никакая "грязь" не пролазила?
Цитата _Svjatoslav_ ( ) Все будут при деле. Это точно, отходов не будет. Не зря проделанная работа. Я вот ещё раз промерял ГТ806, что стояли в дарлингтонах, блин, а они оказались с большой бетой и работали. Видно не в тех режимах измерял их. Для сравнения, 1Т813, которые прижились в цирклотроне, имели ток 2,5 А (при 3,6 В и 100 Ом в базе) при измерении, а стояли в дарлингтонах ГТ806 с током - 2,1 А. Сейчас отобрал ГТ806 с током 2,7 А.
Валера, во!, сейчас печатка - супер!!!
Сообщение отредактировал jpatay - Пятница, 12.01.2018, 13:09 |
|
| |
guzikovva5 | Дата: Пятница, 12.01.2018, 13:14 | Сообщение # 656 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| Цитата jpatay ( ) Я вот подумал, может ещё зашунтировать неполярные конденсаторы плёнкой 0,1 - 1 мкФ, чтобы никакая "грязь" не пролазила?
" Я убью тебя ло-о-о-дочник...." рус.нар.
Сообщение отредактировал guzikovva5 - Пятница, 12.01.2018, 13:15 |
|
| |
jpatay | Дата: Пятница, 12.01.2018, 14:49 | Сообщение # 657 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата guzikovva5 ( ) Я убью тебя Это можно и снизу платы прилепить)))).
|
|
| |
guzikovva5 | Дата: Пятница, 12.01.2018, 15:04 | Сообщение # 658 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| Женя. Вопрос - диоды выносные (термодатчики) последовательно по одному на каждый ВК транзистор лепить ?
Сообщение отредактировал guzikovva5 - Пятница, 12.01.2018, 15:05 |
|
| |
jpatay | Дата: Пятница, 12.01.2018, 17:07 | Сообщение # 659 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата guzikovva5 ( ) диоды выносные (термодатчики) последовательно по одному на каждый ВК транзистор лепить ? Все четыре - на один транзюк, а в Дарлингтонах, можно один или два диода на плате оставить.
|
|
| |
jpatay | Дата: Пятница, 12.01.2018, 17:33 | Сообщение # 660 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Поставил ГТ806 в два канала. Так вот с одинаковым усилением ГТ806 и 1Т813А нагружают драйвер неодинаково. 1Т813А нагружает драйвер меньше. Жаль, что у них макс. бета - 60.

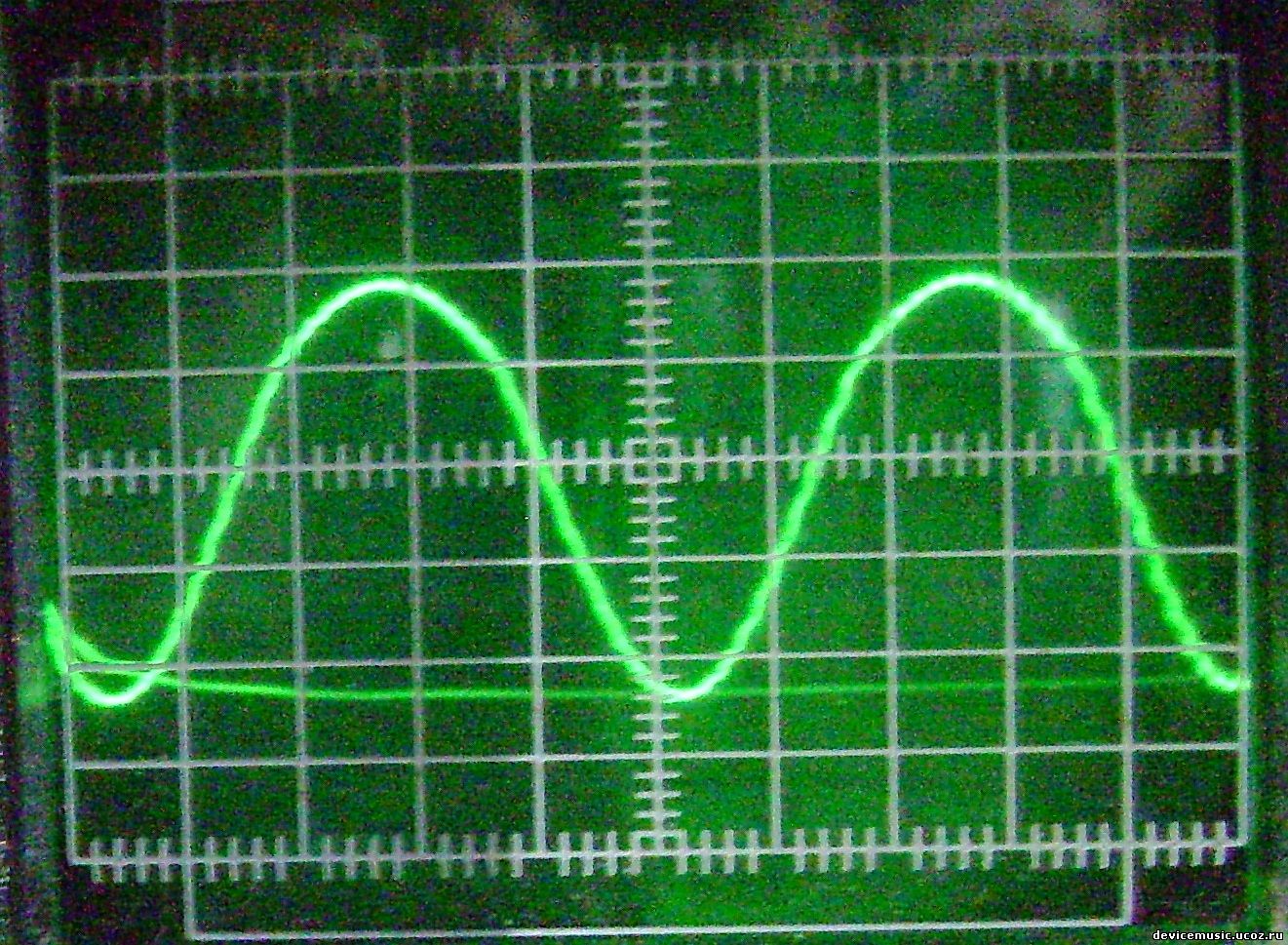

Поставил пару ГТ806 с одинаковым усилением, но по обратному току не подбирал и вот, что получилось:
Верхняя полуволна получилась "тупая". Заменил в этом плече транзюк точно с таким усилением и стало всё ОК, так что без осциллографа при настройке не обойтись.
Стабилизированные напруги на стабах оставил: -25 В, +12 В.
Есть мысль поставить в одном канале 1Т813А, а в другом - ГТ806, но лень. 1Т813А имею только одну пару с 2,5 А, другая - 2,1 А.
Сообщение отредактировал jpatay - Пятница, 12.01.2018, 19:09 |
|
| |
|
