Цирклотроны на германиевых транзисторах. Тема 1.
|
|
_Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона, и дифференциально-каскодным вариантом входного каскада. Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему. Усилители критичны к точности подбора деталей.
Настройка: (Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение, 2) R5 - на макс. сопротивление , 3) Включаем всё в сборе, но на ВК питание не подаём. 4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5 до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль. 4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия. 5) Подключаем лампы вместо предохранителей(сначала один канал). 6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом. 7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ. 8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ). Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится". Термодатчик должен стоять на "шляпе" ГТ806. 10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная. 11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке. 12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями. Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно. Ток покоя надо настраивать по осциллографу. Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться. Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА. Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно: После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5. И только потом подключать выходной каскад, и плавно настраивать его ток покоя. Регулировка тока покоя чувствительна к конвекции в области радиаторов. Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе. Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники. В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г. Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.
Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
|
| |
shiric1951 | Дата: Воскресенье, 04.02.2018, 17:53 | Сообщение # 766 |
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| jpatay, У меня получилось так. Если ориентироваться на цоколёвку транзисторов входного дифкаскада,то всё правильно(вернее_всё неправильно)! НЕ НАДО было зеркалить. Завтра ,даст бог,запаяю плату БП и всё будет понятно.
|
|
| |
jpatay | Дата: Воскресенье, 04.02.2018, 18:14 | Сообщение # 767 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата shiric1951 ( ) и всё будет понятно. Всё на платах нормально. Значит надо зеркалить.
|
|
| |
shiric1951 | Дата: Воскресенье, 04.02.2018, 18:27 | Сообщение # 768 |
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) Значит надо зеркалить. Да,надо зеркалить!
|
|
| |
Yursh | Дата: Воскресенье, 04.02.2018, 21:13 | Сообщение # 769 |
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline
| А с защитой как все таки быть? Подскажите пожалуйста - есть ли какое то решение для циклотрона? Схема из поста # 751, - подойдет? Или есть еще решения?
|
|
| |
_Svjatoslav_ | Дата: Воскресенье, 04.02.2018, 21:21 | Сообщение # 770 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Цитата Yursh ( ) Подскажите пожалуйста - есть ли какое то решение для циклотрона? Схема из поста # 751, - подойдет? Схема защиты не имеет земляной привязки по входу, должна подойти. Надо пробовать.
|
|
| |
Yursh | Дата: Воскресенье, 04.02.2018, 22:35 | Сообщение # 771 |
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline
| СПАСИБО!
|
|
| |
jpatay | Дата: Воскресенье, 04.02.2018, 22:52 | Сообщение # 772 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата Yursh ( ) А с защитой как все таки быть? Здесь описание защиты. http://nauchebe.net/2010/05/simmetrichnyj-usilitel-nizkoj-chastoty-s-tokovym-upravleniem/
|
|
| |
guzikovva5 | Дата: Понедельник, 05.02.2018, 08:44 | Сообщение # 773 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| УНЧ надо зеркалить.... Плату фильтра придётся в инверте рисовать. Сегодня сделаю ( с такими "шедеврами" мне на пенсию пора((( /)
Добавлено (05.02.2018, 08:44) --------------------------------------------- shiric1951, Дайте мне вашу почту
Сообщение отредактировал guzikovva5 - Понедельник, 05.02.2018, 09:28 |
|
| |
shiric1951 | Дата: Понедельник, 05.02.2018, 11:36 | Сообщение # 774 |
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата guzikovva5 ( ) Плату фильтра придётся в инверте рисовать. Валерий, да всё нормально. На плате БП надо только поменять местами 1 и 3 выводы,что можно легко сделать,удлинив выводы у микросхем. Плата УНЧ получилась в правильном отображении после зеркалки. ( shiric1951(гав)gmail.com)
Кстати,а в схемы стабов не надо добавить защитные диоды?
Сообщение отредактировал shiric1951 - Понедельник, 05.02.2018, 11:47 |
|
| |
guzikovva5 | Дата: Понедельник, 05.02.2018, 14:21 | Сообщение # 775 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| Цитата shiric1951 ( ) Кстати,а в схемы стабов не надо добавить защитные диоды? Брал схему с гугла - в принципе... можно добавить
|
|
| |
shiric1951 | Дата: Вторник, 06.02.2018, 10:48 | Сообщение # 776 |
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline

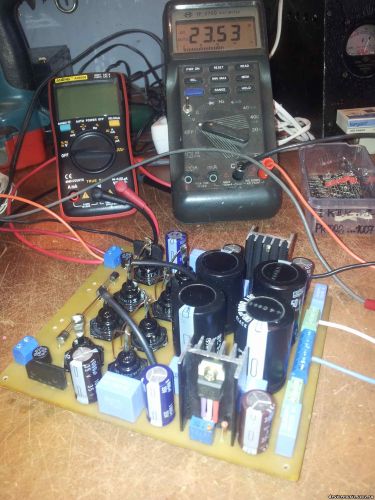

| Вчера спаял. У микросхем стабов удлинил ноги .
|
|
| |
jpatay | Дата: Вторник, 06.02.2018, 11:02 | Сообщение # 777 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата shiric1951 ( ) Вчера спаял Супер!!! Какие напруги получились на холостом ходу?
|
|
| |
_Svjatoslav_ | Дата: Вторник, 06.02.2018, 11:23 | Сообщение # 778 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline

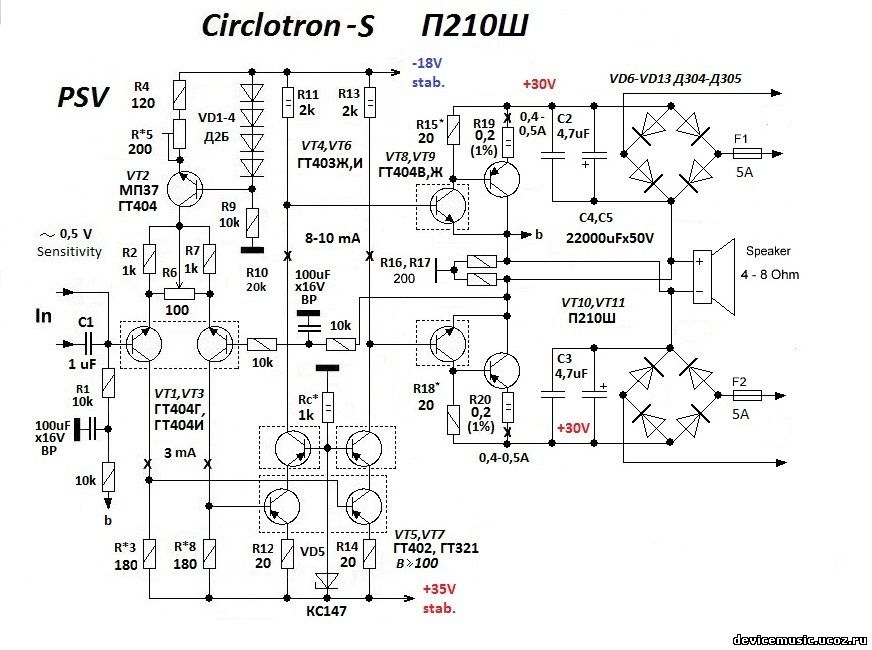

| "Высоковольтный"вариант, с двойкой Шиклаи и П210Ш на выходе. Для большего усиления увеличено отрицательное напряжение драйвера. Резисторы в эмиттерах П210Ш увеличены до 0,2 Ом. Для повышения термостабильности и расширения полосы. Пара Шиклаи лучше использует напряжение питания, мощность ожидается не меньше 50 Вт на 4 Ом. Правда, по частотке будет хуже, чем с парой Дарлингтона. С 1Т813 эта проблема не должна возникнуть. На этой схеме и проверим частотность П210Ш и 1Т813. В Дарлингтоны к ним придётся сосватать ГТ403 или ГТ905. Они помощнее ГТ402. Предвыходному, сорокавольтовому ГТ404 (буквы В, Ж) жизнь не покажется мёдом, но с хорошим радиатором вытерпит. Испытание покажет.
|
|
| |
jpatay | Дата: Вторник, 06.02.2018, 11:45 | Сообщение # 779 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата _Svjatoslav_ ( ) "Высоковольтный"вариант, Ого!!!!
|
|
| |
_Svjatoslav_ | Дата: Вторник, 06.02.2018, 11:49 | Сообщение # 780 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Цитата jpatay ( ) Ого!!!! Та отож. ))) Если корпус акустики будет слабый, то и стенки повываливаются. Точно такое приключилось с модернизированной S-90, при работе от стоваттного безоосника.
|
|
| |
|
