Цирклотроны на германиевых транзисторах. Тема 1.
_Svjatoslav_Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Репутация: 23
Статус: Offline
В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК,  с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.

Настройка:
(Объединённая  цитата сообщений 662 и  664,  с небольшими  правками)

1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки"  синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.

9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый   ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором  амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается.   Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.

Важно:
После проверки и настройки токов и напряжений  предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.


Схемы, и рисунок печатной платы  в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.



Ссылка на тему обсуждения в Клубе DiyAudio :

http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
Прикрепления: 0634821.jpg (111.8 Kb) · 3329521.jpg (119.6 Kb) · 4221718.gif (128.6 Kb)

jpatayДата: Вторник, 06.02.2018, 12:01 | Сообщение # 781
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Репутация: 28
Статус: Offline
Надо просить Валерчика, чтобы плату развёл под Шиклаи. Т8,Т9 - тоже на радиаторы-снежинки предусмотреть.

Добавлено (06.02.2018, 11:55)
---------------------------------------------
МП37Б в дифкаскаде уже не прокатят?

Добавлено (06.02.2018, 12:01)
---------------------------------------------
Цитата _Svjatoslav_ ()
С 1Т813 эта проблема не должна возникнуть.
На этих будет хорошо, а на П210 линейки до 20 кГц не будет.


Сообщение отредактировал jpatay - Вторник, 06.02.2018, 12:44

guzikovva5Дата: Вторник, 06.02.2018, 12:36 | Сообщение # 782
Майор
Группа: Пользователи
Сообщений: 93
Репутация: 3
Статус: Offline
Цитата shiric1951 ()
Вчера спаял

Как по габаритам деталей? Ничего нигде  не жмёт?

_Svjatoslav_Дата: Вторник, 06.02.2018, 12:44 | Сообщение # 783
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Репутация: 23
Статус: Offline
Цитата jpatay ()
Надо просить Валерчика, чтобы плату развёл под Шиклаи. Т8,Т9 - тоже на радиаторы-снежинки предусмотреть.
Можно и на пластины, выводы в плату многожильными проводниками.
ГТ905 может оказаться отличным кандидатом в пару к 1Т813, ГТ806, да и П210Ш.
Цитата jpatay ()
В драйвере проводимость триодов исправьте.МП37Б в дифкаскаде уже не прокатят?
Исправил.
При закрытых плечах на них будет все 35 В. Многовато.
Первокаскадные  должны иметь запас по напряжению, чтобы резко не возрастали обратные  токи.
Цитата jpatay ()
На этих будет хорошо, а на П210 линейки до 20 кГц не будет.
В Дарлингтонах, с ГТ905, и уменьшенными резисторами R15,R18 могут вытянуть линейку звукового диапазона.
ГТ905 примет на себя увесистую долю  выходного тока.
Как вариант - ГТ906 на предвыход, с током в амплитуде побольше. Остальной ток будет от П210.
Будет реализовано  как бы промежуточное решение, среднее между выходными "двойками" и одиночным ВК.

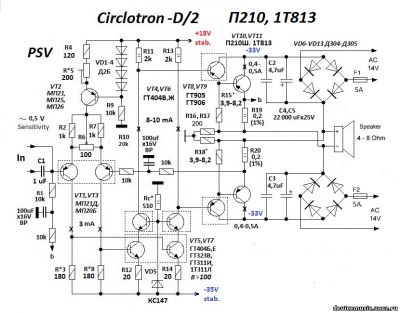

Прикрепления: 3969310.jpg (104.0 Kb)

shiric1951Дата: Вторник, 06.02.2018, 13:09 | Сообщение # 784
Генерал-майор
Группа: Пользователи
Сообщений: 285
Репутация: 4
Статус: Offline
Цитата jpatay ()
Супер!!!  Какие напруги получились на холостом ходу?

Евгений,я пока просто последовательно подключал к каждому выпрямителю и стабилизатору переменку
21 вольт (что было под рукой). Стабы регулируют в больших пределах.(цеплял им на выход небольшую нагрузку).Мощные выпрямители выпрямляют,как им положено.
Едут почтой мп21д для дифкаскада.Пока спаяю что есть из деталей. Изготовлю вторую плату выпрямителей и
буду думать,как и из чего изготовить 2 силовика (поканально). Пока такие планы.

guzikovva5, Валерий,если вдруг надумаешь переделывать разводку ПП ,то я бы предложил подумать о
возможности замены диодных мостов в стабах на отдельные диоды типа Д7.Их можно и вертикально. Также желательно предусмотреть
крепление для радиаторов.Ну и защитные диоды. Я со стороны печатки напаял FR104,но лучше их поставить на плату.

Добавлено (06.02.2018, 13:04)
---------------------------------------------

Добавлено (06.02.2018, 13:09)
---------------------------------------------

Цитата guzikovva5 ()
Как по габаритам деталей? Ничего нигде  не жмёт?
Нет,всё О.К.!


Сообщение отредактировал shiric1951 - Вторник, 06.02.2018, 13:06

guzikovva5Дата: Среда, 07.02.2018, 08:12 | Сообщение # 785
Майор
Группа: Пользователи
Сообщений: 93
Репутация: 3
Статус: Offline
Цитата shiric1951 ()
Валерий,если вдруг надумаешь переделывать разводку ПП ,то я бы предложил подумать овозможности замены диодных мостов в стабах на отдельные диоды типа Д7.Их можно и вертикально. Также желательно предусмотреть
крепление для радиаторов.Ну и защитные диоды. Я со стороны печатки напаял FR104,но лучше их поставить на плату.

ОК

shiric1951Дата: Среда, 07.02.2018, 10:43 | Сообщение # 786
Генерал-майор
Группа: Пользователи
Сообщений: 285
Репутация: 4
Статус: Offline
guzikovva5

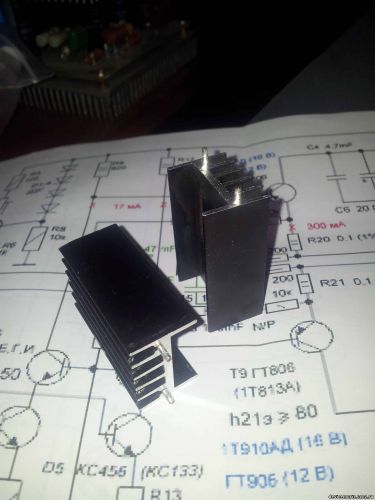

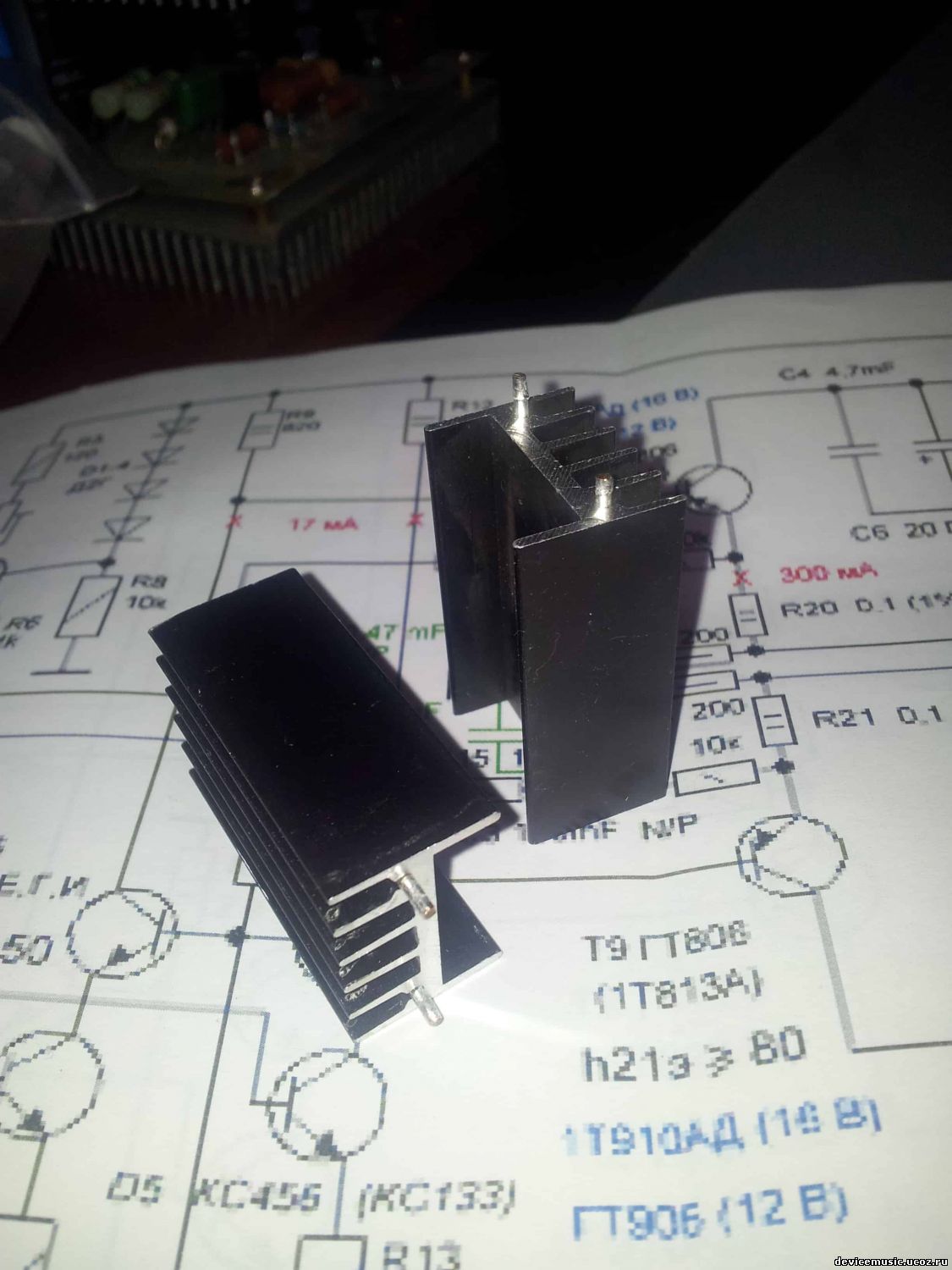

Валерий,я использовал такие радиаторы.Между штырками-18 мм.
Для уменьшения мультипликативного фона желательно ещё зашунтировать
диоды моста небольшими ёмкостями. http://vrtp.ru/index.php?act=categories&CODE=article&article=3245
Прикрепления: 2474067.jpg (138.7 Kb)

guzikovva5Дата: Среда, 07.02.2018, 13:17 | Сообщение # 787
Майор
Группа: Пользователи
Сообщений: 93
Репутация: 3
Статус: Offline
хорошо

Добавлено (07.02.2018, 13:17)
---------------------------------------------
Цитата _Svjatoslav_ ()
Надо просить Валерчика, чтобы плату развёл под Шиклаи. Т8,Т9 - тоже на радиаторы-снежинки предусмотреть.

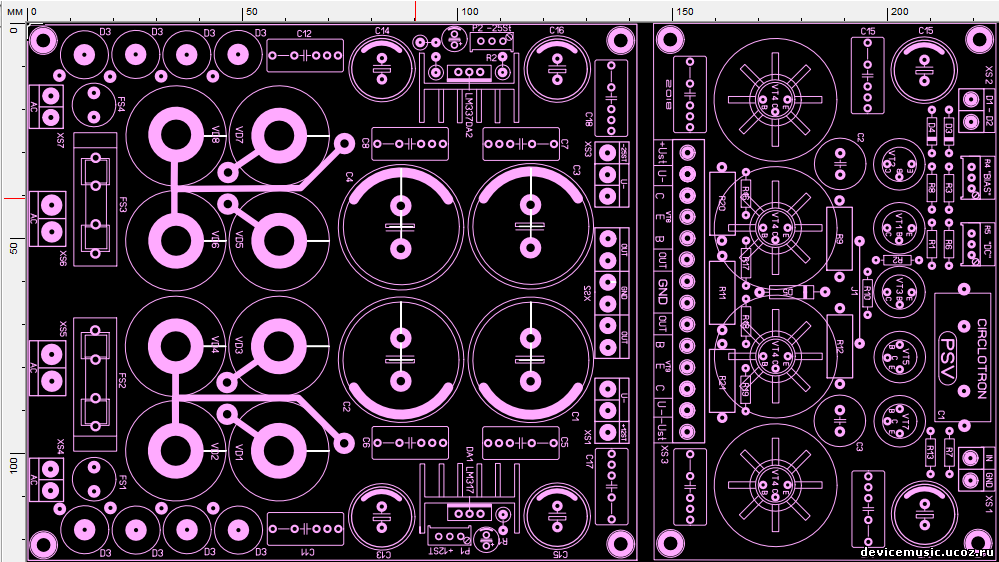

Уже в 90 х 80 не взлезу....  Получится вот что то такое 125 х 80  shades
Прикрепления: 9523589.png (337.8 Kb)


Сообщение отредактировал guzikovva5 - Среда, 07.02.2018, 13:41

jpatayДата: Среда, 07.02.2018, 14:06 | Сообщение # 788
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Репутация: 28
Статус: Offline
Цитата guzikovva5 ()
Уже в 90 х 80 не взлезу....
Печатки рисуете, как пирожки печёте. Да здесь и не надо, чтобы влезло...
Если получится, неплохо бы четвёртую "дырку" нарисовать под коллектор ГТ403, напротив коллектора ГТ402(только для транзисторов, которые находятся под снежинками).
Вот как здесь под снежинками:
http://devicemusic.ucoz.ru/_fr/2/s3292092.jpg
Тогда плата будет универсальная, под ГТ402, ГТ403.


Сообщение отредактировал jpatay - Среда, 07.02.2018, 18:32

shiric1951Дата: Среда, 07.02.2018, 15:56 | Сообщение # 789
Генерал-майор
Группа: Пользователи
Сообщений: 285
Репутация: 4
Статус: Offline
Цитата guzikovva5 ()
Уже в 90 х 80 не взлезу....  Получится вот что то такое 125 х 80  Прикрепления: 9523589.png(338Kb)
Ну очень красиво! Валерий ,держатели(клеммы) под предохранители FS2 и FS3 может лучше сделать с шагом 5 мм?
Более распространены. Ну и вариант на общей плате бы не помешал.Шутка smile

guzikovva5Дата: Среда, 07.02.2018, 16:18 | Сообщение # 790
Майор
Группа: Пользователи
Сообщений: 93
Репутация: 3
Статус: Offline
Цитата shiric1951 ()
Ну и вариант на общей плате бы не помешал.Шутка
Вот это - не совсем понял wacko

shiric1951Дата: Среда, 07.02.2018, 16:36 | Сообщение # 791
Генерал-майор
Группа: Пользователи
Сообщений: 285
Репутация: 4
Статус: Offline
Уже в 90 х 80 не взлезу....  Получится вот что то такое 125 х 80  Прикрепления: 9523589.png(338Kb)Ну очень красиво! Валерий ,держатели(клеммы) под предохранители FS2 и FS3 может лучше сделать с шагом 5 мм?
Более распространены. Ну и вариант на общей плате бы не помешал.Шутка smile

Цитата guzikovva5 ()
Вот это - не совсем понял
На одной плате УНЧ и блок питания.

harrykissonДата: Среда, 07.02.2018, 22:30 | Сообщение # 792
Подполковник
Группа: Пользователи
Сообщений: 125
Репутация: 0
Статус: Offline
Цитата _Svjatoslav_ ()
"Высоковольтный"вариант, с двойкой Шиклаи и П210Ш на выходе.
Сергей, надо бы на каждый вариант выложить расчетные/рекомендуемые бетта в ВК, особенно для таких тугих как П210А, Ш.

jpatayДата: Четверг, 08.02.2018, 08:55 | Сообщение # 793
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Репутация: 28
Статус: Offline
Цитата harrykisson ()
надо бы на каждый вариант выложить расчетные/рекомендуемые бетта в ВК, особенно для таких тугих как П210А,
Игорь, в "шапке", в первой схеме бета указанные  <30. Это касается всех типов транзисторов, в качестве составных. wink

Добавлено (08.02.2018, 08:55)
---------------------------------------------
Валерий, скиньте Лейку печатки цирка укороченного варианта, потому что в скопированный не могу внести изменения под свои детали. sad


Сообщение отредактировал jpatay - Четверг, 08.02.2018, 08:55

harrykissonДата: Четверг, 08.02.2018, 10:03 | Сообщение # 794
Подполковник
Группа: Пользователи
Сообщений: 125
Репутация: 0
Статус: Offline
Цитата jpatay ()
Игорь, в "шапке", в первой схеме бета указанные <30. Это касается всех типов транзисторов, в качестве составных.

Евгений, с Шиклаи то же самое? Я просто с Шиклаи не работал ранее...

jpatayДата: Четверг, 08.02.2018, 11:18 | Сообщение # 795
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Репутация: 28
Статус: Offline
Цитата harrykisson ()
с Шиклаи то же самое?
Да.
