Цирклотроны на германиевых транзисторах. Тема 1.
|
|
_Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона, и дифференциально-каскодным вариантом входного каскада. Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему. Усилители критичны к точности подбора деталей.
Настройка: (Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение, 2) R5 - на макс. сопротивление , 3) Включаем всё в сборе, но на ВК питание не подаём. 4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5 до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль. 4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия. 5) Подключаем лампы вместо предохранителей(сначала один канал). 6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом. 7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ. 8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ). Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится". Термодатчик должен стоять на "шляпе" ГТ806. 10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная. 11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке. 12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями. Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно. Ток покоя надо настраивать по осциллографу. Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться. Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА. Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно: После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5. И только потом подключать выходной каскад, и плавно настраивать его ток покоя. Регулировка тока покоя чувствительна к конвекции в области радиаторов. Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе. Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники. В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г. Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.
Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
|
| |
jpatay | Дата: Вторник, 24.07.2018, 17:05 | Сообщение # 1186 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline

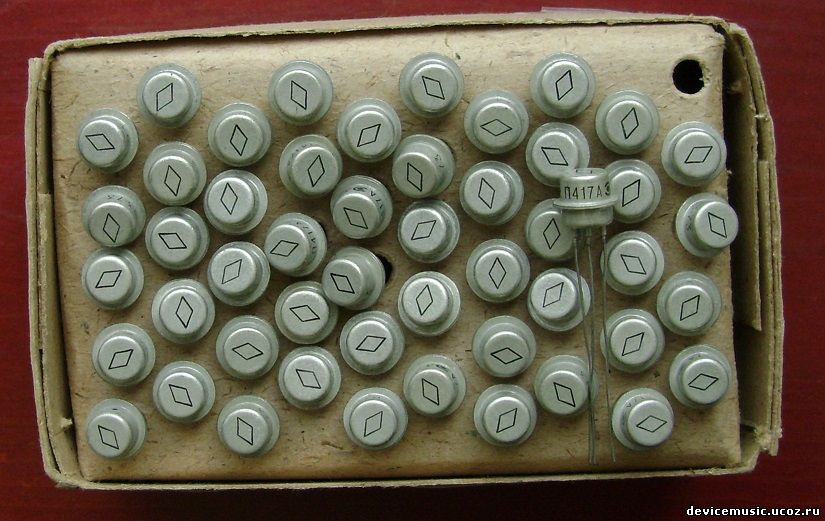

| Получил сегодня 60 шт. П417А. Средний коэф. усиления 70. Есть 4 шт. - 100. Для пробы хватит.
Добавлено (24.07.2018, 18:08) --------------------------------------------- Поставил П417А (95) в дифф. с каскодом на 1Т321Е (90). АЧХ драйвера на Х.Х. - 110 кГц (-3 дБ). Что-то не очень... Сейчас подключу ВК.
Добавлено (24.07.2018, 18:22) --------------------------------------------- При токе ВК - 200 мА, АЧХ - 90 кГц (-1 дБ), 160 кГц (-3 дБ). Это вариант "С3" на 1Т910АД. Ток дифф. - 2,1 мА, драйвера- 7,2 мА.
Ещё опробую ГТ338, когда получу и надо будет ставить точку. А, ещё поставлю ГТ313...
Сообщение отредактировал jpatay - Вторник, 24.07.2018, 18:33 |
|
| |
jpatay | Дата: Вторник, 24.07.2018, 19:00 | Сообщение # 1187 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline

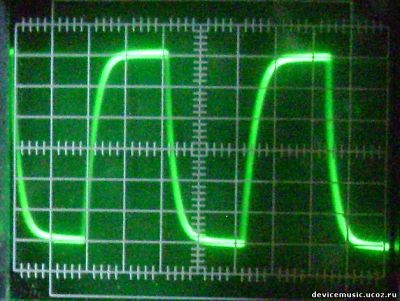

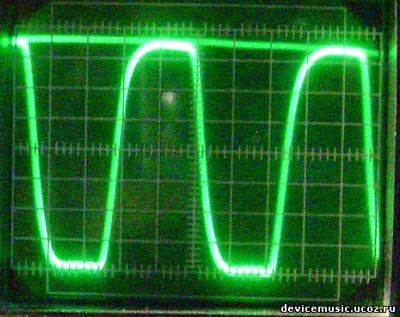

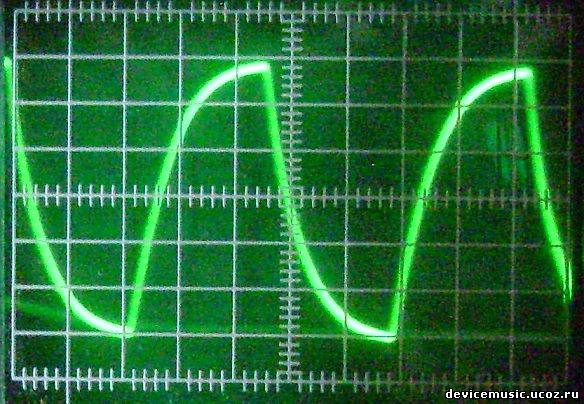

| Меандры: 20 кГц, 40 кГц и 100 кГц:
|
|
| |
_Svjatoslav_ | Дата: Вторник, 24.07.2018, 19:48 | Сообщение # 1188 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Очень даже недурственно. На графиках - ни малейшего следа возбуждения. А ведь они позиционируются как СВЧ.
|
|
| |
jpatay | Дата: Вторник, 24.07.2018, 20:21 | Сообщение # 1189 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата _Svjatoslav_ ( ) На графиках - ни малейшего следа возбуждения. За целый год работы над схемой цирклотрона ни разу не видел возбуда. Даже намёка... И на ГТ346 - тоже не было. Может ГТ329 СВЧ ещё попробовать? Но он обратный.
Сообщение отредактировал jpatay - Вторник, 24.07.2018, 20:23 |
|
| |
_Svjatoslav_ | Дата: Вторник, 24.07.2018, 21:10 | Сообщение # 1190 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В Шиклаи попробуем. Одно плохо - бета у них со слишком широкими воротами. Лотерея.
|
|
| |
jpatay | Дата: Понедельник, 30.07.2018, 21:53 | Сообщение # 1191 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline

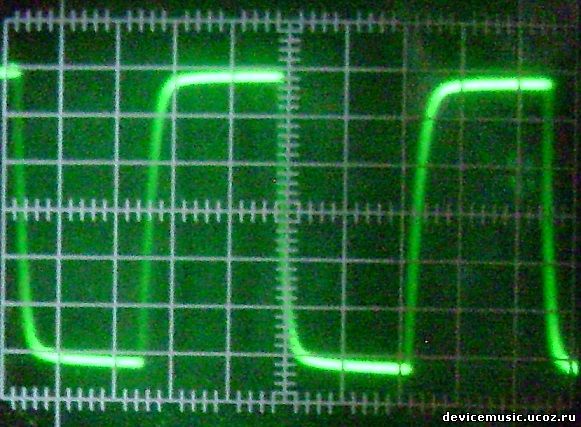

| Вообщем записываю, чтобы не забыть. На предвыход вместо ГТ402В поставил 1Т321Б с малой бетой. АЧХ: 1 мГц (-3 дБ). В диффе- ГТ320В/1Т321Е, в драйвере - 1Т311И/ГТ404Г, в ВК - 1Т321Б/ГТ806. Меандр на 400 кГц:
Сообщение отредактировал jpatay - Вторник, 31.07.2018, 07:10 |
|
| |
_Svjatoslav_ | Дата: Понедельник, 30.07.2018, 22:58 | Сообщение # 1192 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Что и требовалось доказать. ))) А то прямо "низкочастотность" "германцев" в зубах навязла.
Радиатор надо предвыходным конверсионным ГТ321 надёжный. Должны держать нагрузку.
|
|
| |
jpatay | Дата: Понедельник, 30.07.2018, 23:19 | Сообщение # 1193 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата _Svjatoslav_ ( ) Радиатор надо предвыходным конверсионным ГТ321 надёжный. Должны держать нагрузку. Завтра попробую...
|
|
| |
jpatay | Дата: Среда, 01.08.2018, 13:46 | Сообщение # 1194 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline

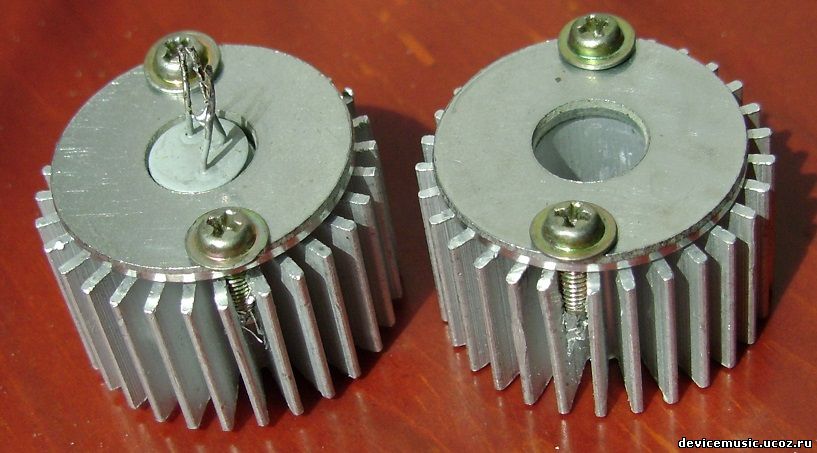

| Вот так думаю закрепить 1Т321 на радиаторах:
Сообщение отредактировал jpatay - Среда, 01.08.2018, 13:56 |
|
| |
pepe | Дата: Среда, 01.08.2018, 15:10 | Сообщение # 1195 |
Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Женя, возьми саморезы вместо болтов, как делают все порядочные китайцы.
С уважением, Юрий.
|
|
| |
jpatay | Дата: Среда, 01.08.2018, 15:56 | Сообщение # 1196 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата pepe ( ) возьми саморезы вместо болтов, С саморезами, которые были под рукой, хреново получалось. Лепестки радиатора разгинались. А по резьбе хорошо пошло.
Сообщение отредактировал jpatay - Среда, 01.08.2018, 16:34 |
|
| |
jpatay | Дата: Воскресенье, 05.08.2018, 14:45 | Сообщение # 1197 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Готовлю в Киев монолитный блок двух вариантов цирклотронов "С3", "Д3", для проверки на спектр гармоник, чтобы в одном корпусе можно было измерить два варианта. Потом поставлю платы одного из вариантов.

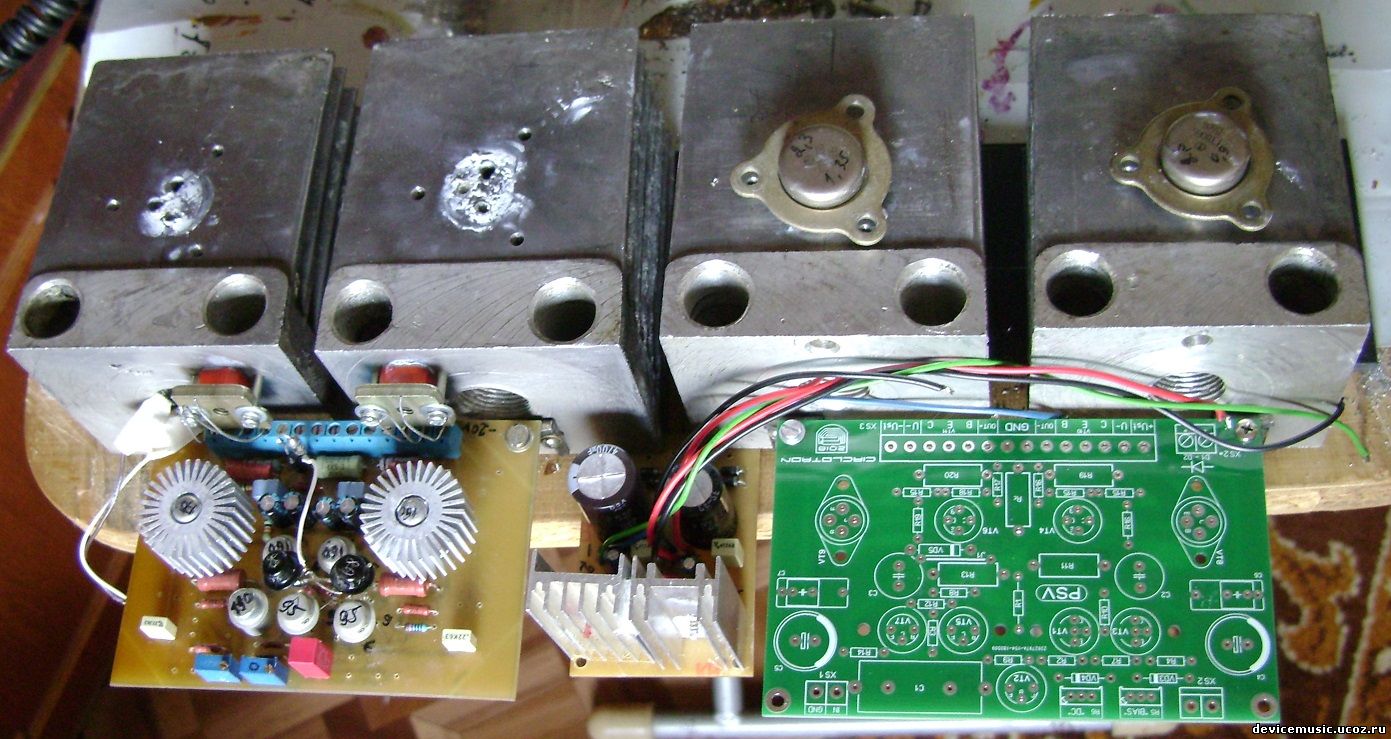

Примерно будет выглядеть так:
Штатные провода от 1Т910АД придется укорачивать, транзисторы очень близко находятся от платы. И это очень хорошо.
Сообщение отредактировал jpatay - Воскресенье, 05.08.2018, 14:54 |
|
| |
jpatay | Дата: Воскресенье, 05.08.2018, 17:20 | Сообщение # 1198 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline

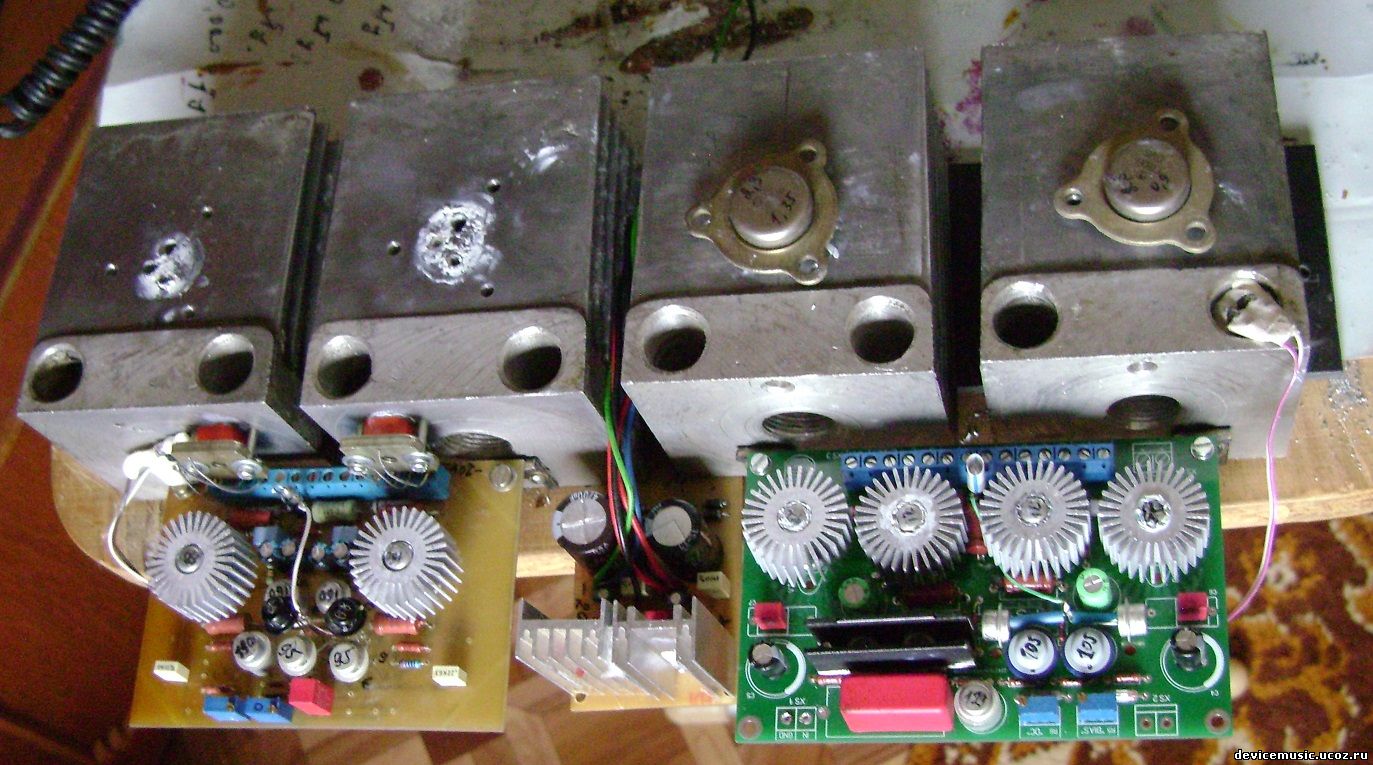

| Так будет немного лучше:
|
|
| |
jpatay | Дата: Понедельник, 06.08.2018, 16:43 | Сообщение # 1199 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline

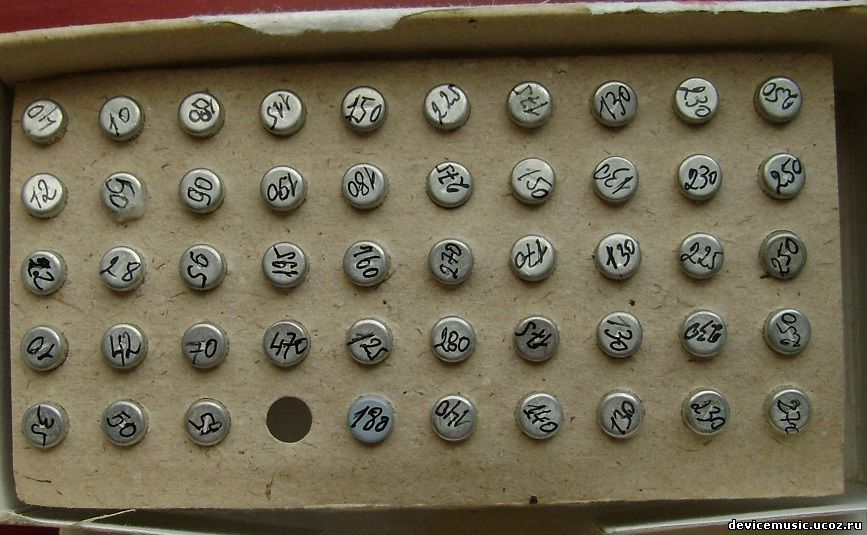

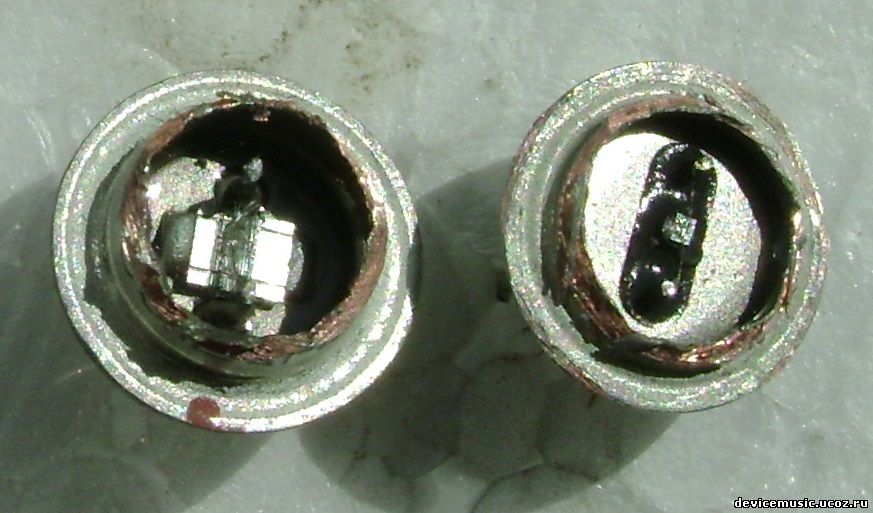

| Получил 50 шт. ГТ321А, измерил бету, сумашедший разброс по усилению. От 10 до 600. Оно и не удивительно, транзисторы изготовлены в 12 месяце 1990 года. Вскрыл тот ГТ321, у которого бета- 600. Сфоткал. Заодно сфоткал и ГТ338.

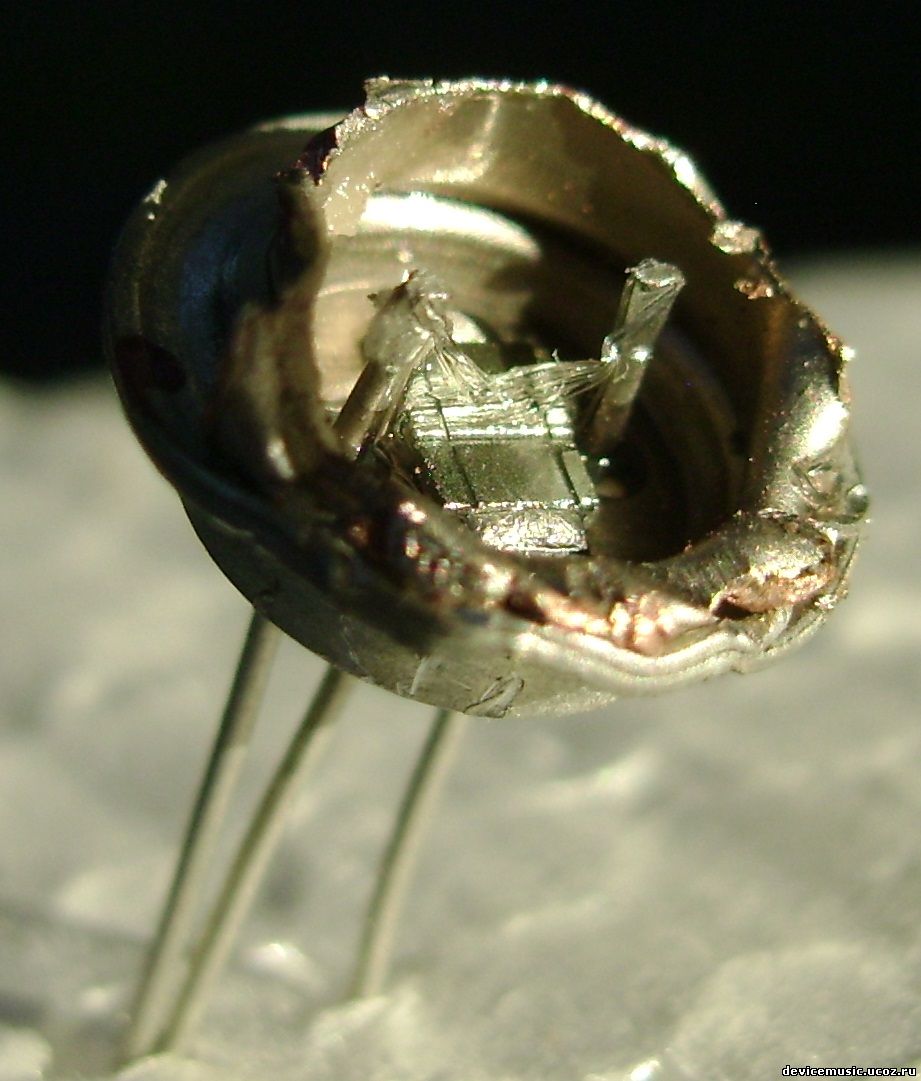

Слева ГТ321А, справа - ГТ338.
Сообщение отредактировал jpatay - Понедельник, 06.08.2018, 16:56 |
|
| |
jpatay | Дата: Понедельник, 06.08.2018, 16:53 | Сообщение # 1200 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Качество микросъёмки плохое. Через линзу видно, что между базой и эмиттером ГТ321 идут несколько нитей через коллектор.
Сообщение отредактировал jpatay - Понедельник, 06.08.2018, 19:35 |
|
| |
|
