Германиевый усилитель-корректор УК-Ge.
|
|
| _Svjatoslav_ | Дата: Суббота, 06.01.2018, 20:50 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Усилитель корректор, с использованием германиевых транзисторов.
Во вложении окончательный вариант схемы, фото печатки и готового блока УК в сборе.


|
| |
|
|
| chermet1958 | Дата: Понедельник, 28.01.2019, 21:34 | Сообщение # 466 |
 Полковник
Группа: Пользователи
Сообщений: 191
Статус: Offline
| Цитата kottega_[eko] (  ) Сколько максимальный ток потребления одного канала?
Как то не задавался этим вопросом.LM-ки в стабилизаторе чуть тёплые.
|
| |
|
|
| jpatay | Дата: Понедельник, 28.01.2019, 21:40 | Сообщение # 467 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата kottega_[eko] ( ) земл на выходе стабов объединяли
С выхода каждого канала землю тянул к БП отдельно. Также само плюс и минус. А корпус соединил с землёй на входе корректора.
Плюсовое плечо одного канала берёт примерно 25 мА. А минусовое - мизер.
Сообщение отредактировал jpatay - Понедельник, 28.01.2019, 21:43 |
| |
|
|
| kottega_[eko] | Дата: Понедельник, 28.01.2019, 21:44 | Сообщение # 468 |
 Генерал-майор
Группа: Пользователи
Сообщений: 323
Статус: Offline
| jpatay, ясно, с трансом можно сильно не заморачиваться, моща там не нужна) есть у меня маленький тороид с намотанной первичкой, намотаю, пожалуй, вторичку, как делал для германца
|
| |
|
|
| jpatay | Дата: Понедельник, 28.01.2019, 21:46 | Сообщение # 469 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата kottega_[eko] ( ) есть у меня маленький тороид с намотанной первичкой, намотаю, пожалуй, вторичку,
У меня так же.
|
| |
|
|
| vandreyk2016 | Дата: Понедельник, 28.01.2019, 22:13 | Сообщение # 470 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| Всем доброго здоровья! Помогите опознать тип транзистора.

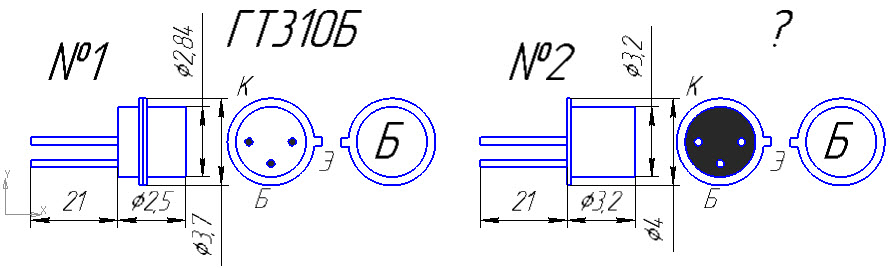

Приобрел пакетик (39 шт., б/у) ГТ310Б для фонокорректора. В пакетике два типа корпусов (см. рисунок).
№1 (9 шт.) - это точно ГТ310Б (в справочнике есть такой), самый мелкий, со спичечную головку, на торце шляпки буква Б.
А вот №2 (30 шт.) в 1,5 - 2 раза крупнее (размеры на рисунке) чем №1, но в 2 раза меньше чем, например, ГТ346.
Такое же расположение выводов, и на торце шляпки буква Б. Вопрос: ГТ310 был в разных корпусах ???
А если нет, то что это за транзистор ?
|
| |
|
|
| jpatay | Дата: Понедельник, 28.01.2019, 22:24 | Сообщение # 471 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата vandreyk2016 ( ) Помогите опознать тип транзистора.
Желательно их сфоткать.
|
| |
|
|
| vandreyk2016 | Дата: Понедельник, 28.01.2019, 22:51 | Сообщение # 472 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| Цитата Желательно их сфоткать.
Как то так.

|
| |
|
|
| jpatay | Дата: Понедельник, 28.01.2019, 23:11 | Сообщение # 473 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| В таких корпусах есть много всяких транзюков.
|
| |
|
|
| jpatay | Дата: Понедельник, 28.01.2019, 23:17 | Сообщение # 474 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline

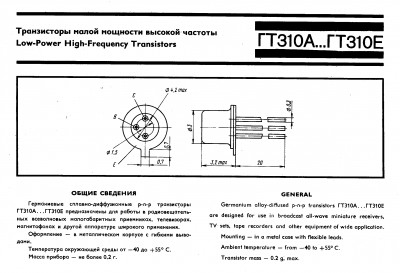

| Есть и в таком корпусе. Надо измерить мультиметром сопротивления Б-К-Э и сравнить их с транзистором в меньшем корпусе.
Сообщение отредактировал jpatay - Понедельник, 28.01.2019, 23:19 |
| |
|
|
| vandreyk2016 | Дата: Понедельник, 28.01.2019, 23:19 | Сообщение # 475 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
|
Цитата В таких корпусах есть много всяких транзюков.
Были в одном пакетике, подписаны как ГТ310, во время торга разбираться не стал, взял как есть, по дешевке.
Буду разбираться, мерить, пробовать в работе. Спасибо.Добавлено (28.01.2019, 23:26)
---------------------------------------------
Цитата Есть и в таком корпусе.
Большое спасибо. Это видимо как раз он и есть, и размеры и внешний вид. Наверно был в двух исполнениях (типа раннее и позднее).
Интересно, это из какого справочника?
|
| |
|
|
| jpatay | Дата: Понедельник, 28.01.2019, 23:31 | Сообщение # 476 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата vandreyk2016 ( ) это из какого справочника?
Из Гугла.
Сообщение отредактировал jpatay - Вторник, 29.01.2019, 11:44 |
| |
|
|
| chermet1958 | Дата: Среда, 30.01.2019, 15:32 | Сообщение # 477 |
|
Полковник
Группа: Пользователи
Сообщений: 191
Статус: Offline
| В лампаче поставил лампы с хранения с белым анодом,заменил на более качественные кондёры коррекции и снова устроил очный поединок с нашим германцем.Германец не уступил ни в чём! Весчь!
|
| |
|
|
| jpatay | Дата: Среда, 30.01.2019, 15:56 | Сообщение # 478 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата chermet1958 ( ) Германец не уступил ни в чём! Весчь!
А если ещё тщательно подобрать коррекцию, будет вообще класс.
|
| |
|
|
| chermet1958 | Дата: Среда, 30.01.2019, 17:22 | Сообщение # 479 |
|
Полковник
Группа: Пользователи
Сообщений: 191
Статус: Offline
| Цитата jpatay ( ) А если ещё тщательно подобрать коррекцию, будет вообще класс.
Жду отправки разных хороших кондёров для коррекции.Буду подбирать и выслушивать.Даже *бутерброды* буду химичить.Ну слышу я всё!Так бы спаял,собрал и вперёд!А тут слух командует-*не то,подбирай!*
|
| |
|
|
| jpatay | Дата: Среда, 30.01.2019, 17:43 | Сообщение # 480 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата chermet1958 ( ) А тут слух командует-*не то,подбирай!*

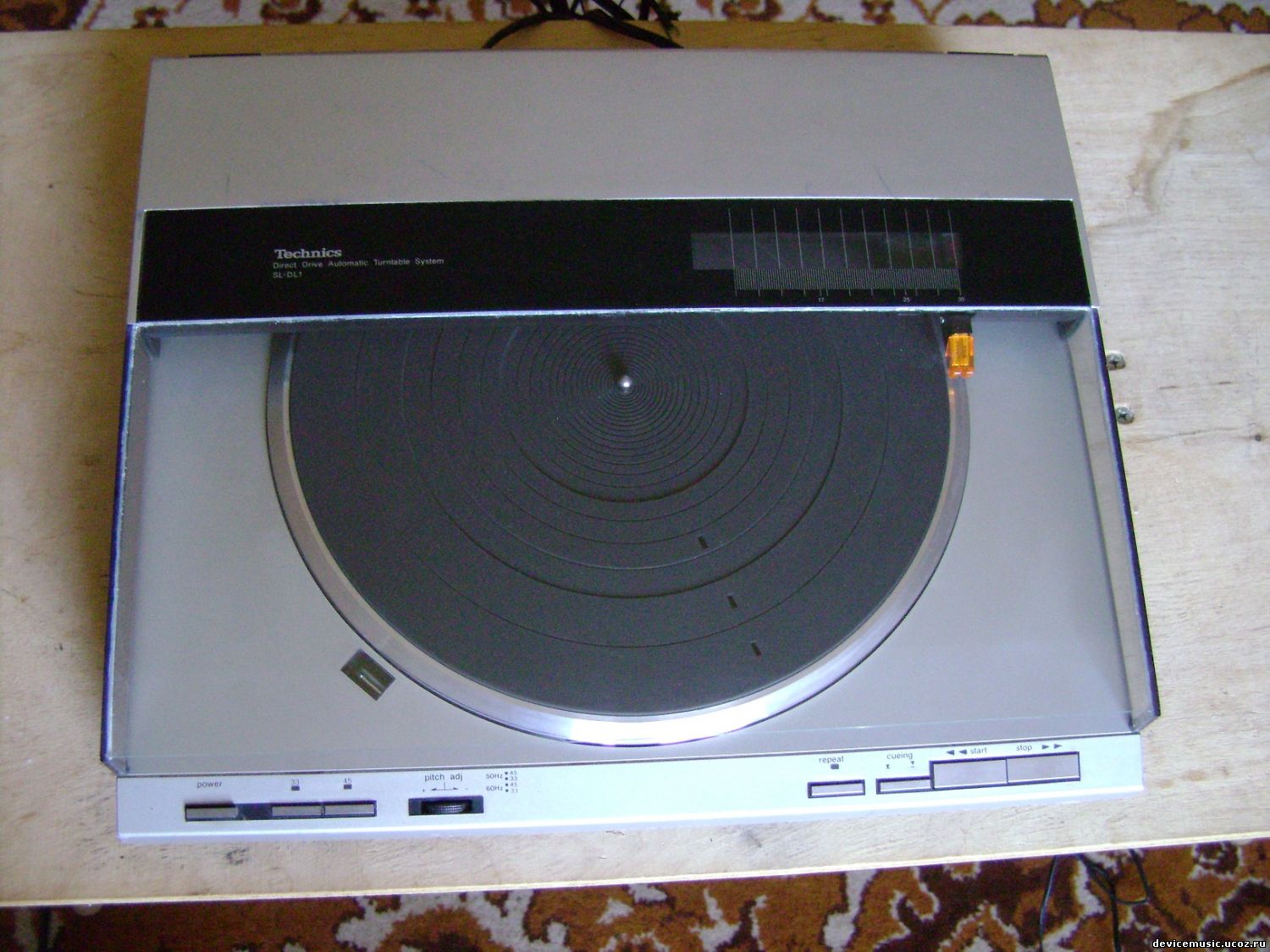

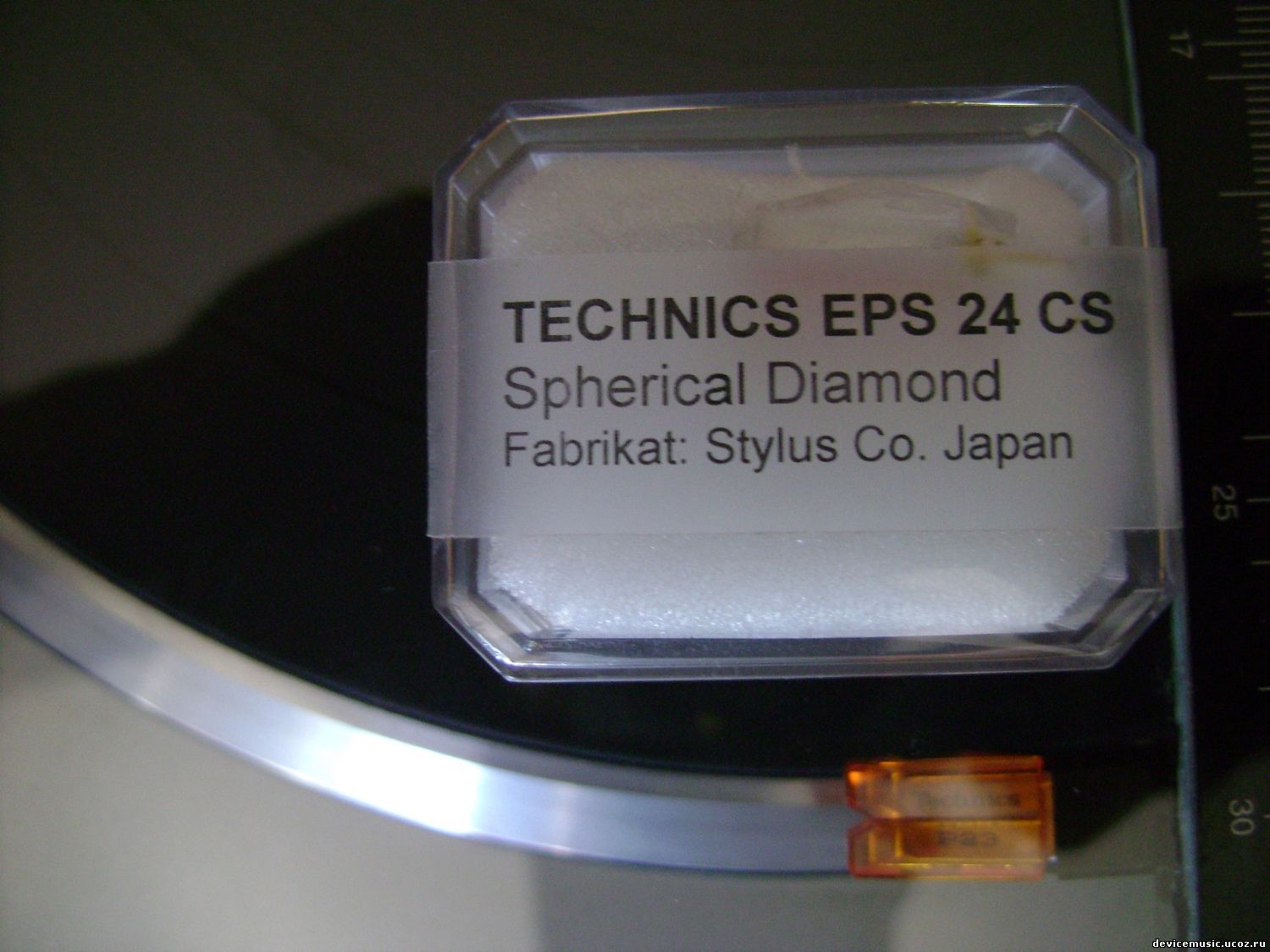

Согласен, гОловы звукоснимателей тоже разные. И каждой надо подбирать индивидуально. Я купил новую иглу к своему Техниксу с тангенциальным тонармом , супер аппарат:
Сообщение отредактировал jpatay - Среда, 30.01.2019, 17:46 |
| |
|
|
