Германиевый усилитель-корректор УК-Ge.
|
|
| _Svjatoslav_ | Дата: Суббота, 06.01.2018, 20:50 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Усилитель корректор, с использованием германиевых транзисторов.
Во вложении окончательный вариант схемы, фото печатки и готового блока УК в сборе.


|
| |
|
|
| kottega_[eko] | Дата: Среда, 06.02.2019, 22:37 | Сообщение # 586 |
 Генерал-майор
Группа: Пользователи
Сообщений: 323
Статус: Offline

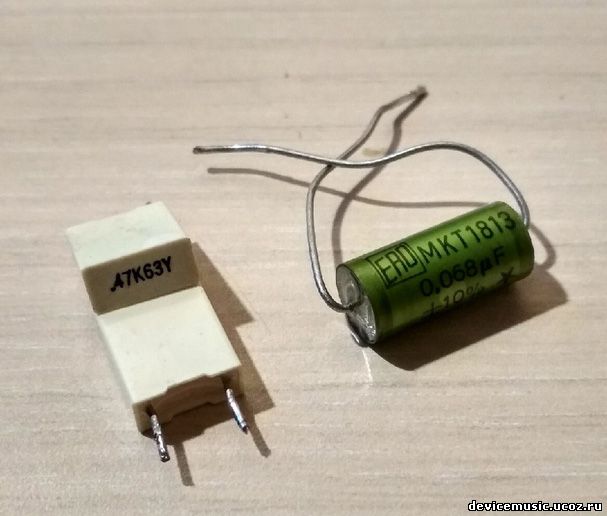

| Цитата jpatay (  ) 0,47 похоже на плёнку. Какое расстояние между выводами?
7мм. А 0,068 ничего, что большие, можно попробовать на торец поставить, как резисторы. Пошарюсь по местным онлайн-барахолкам, может где-то чего-то из вимы выцеплю
|
| |
|
|
| jpatay | Дата: Среда, 06.02.2019, 22:37 | Сообщение # 587 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2730
Статус: Offline
| Пока пусть плата будет на этих конденсаторах, позже разживётесь и замените.
|
| |
|
|
| chermet1958 | Дата: Среда, 06.02.2019, 22:42 | Сообщение # 588 |
 Полковник
Группа: Пользователи
Сообщений: 191
Статус: Offline
| Цитата kottega_[eko] ( ) но средние и высокие так звучат, что рука не поднимается их уменьшать, чтоб подчеркнуть бас
Вот,вот.И у меня тоже.Хотя номиналы согласно схемы в шапке.Ещё и АС разные у нас,поэтому каждый настраивает под свои АС.В первом варианте кора 4,7 мкф. были К78-2 в пластике.Очень хорошо себя показали.Но габаритные.
|
| |
|
|
| kottega_[eko] | Дата: Среда, 06.02.2019, 22:44 | Сообщение # 589 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 323
Статус: Offline
| chermet1958, да, габаритные, не знаю, как у Евгения они стали ровно (те, что параллельны друг другу). У меня еле влезли, один пришлось нагибать)
|
| |
|
|
| chermet1958 | Дата: Среда, 06.02.2019, 22:45 | Сообщение # 590 |
|
Полковник
Группа: Пользователи
Сообщений: 191
Статус: Offline
| Цитата kottega_[eko] ( ) может где-то чего-то из вимы выцеплю
Не надо за ними гоняться.Мне понравились и К73-16.Хороши и К71-7.
|
| |
|
|
| kottega_[eko] | Дата: Среда, 06.02.2019, 22:54 | Сообщение # 591 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 323
Статус: Offline
| chermet1958, мне вима очень понравилась в свое время в GE-25. Там практически всё заменил, запасы и ушли
|
| |
|
|
| chermet1958 | Дата: Среда, 06.02.2019, 23:33 | Сообщение # 592 |
|
Полковник
Группа: Пользователи
Сообщений: 191
Статус: Offline
| Цитата kottega_[eko] ( ) мне вима очень понравилась
Очень *вкусный* по звуку бутерброд из К73-17 и К71-7,проверено на 2-х разных корректорах.
|
| |
|
|
| kottega_[eko] | Дата: Четверг, 07.02.2019, 00:04 | Сообщение # 593 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 323
Статус: Offline
| Цитата chermet1958 ( ) Очень *вкусный* по звуку бутерброд
Я КСО люблю и КСГ/ССГ. Особенно в ламповые их ставлю как шунты к пленочным
|
| |
|
|
| chermet1958 | Дата: Четверг, 07.02.2019, 00:09 | Сообщение # 594 |
|
Полковник
Группа: Пользователи
Сообщений: 191
Статус: Offline
| Цитата kottega_[eko] ( ) Я КСО люблю и КСГ/ССГ. Особенно в ламповые их ставлю как шунты к пленочным
Я в ламповом корректоре их тоже в бутерброде использовал
|
| |
|
|
| kottega_[eko] | Дата: Четверг, 07.02.2019, 21:51 | Сообщение # 595 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 323
Статус: Offline
| jpatay, определимся, основные конденсаторы цепи коррекции - С2 и С5? Что дает их уменьшение, а что - увеличение? Чтоб вслепую не перетыкать
|
| |
|
|
| jpatay | Дата: Четверг, 07.02.2019, 22:23 | Сообщение # 596 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2730
Статус: Offline
| Цитата kottega_[eko] ( ) основные конденсаторы цепи коррекции - С2 и С5? Что дает их уменьшение, а что - увеличение?
Писал об этом раньше. Сообщение-439.
Чтобы уменьшить СЧ и ВЧ надо увеличивать С2 и С5. Тогда бас увеличится.
Для начала можно увеличить С2.
|
| |
|
|
| limixserega | Дата: Пятница, 08.02.2019, 12:47 | Сообщение # 597 |
 Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Цитата chermet1958 ( ) Очень *вкусный* по звуку бутерброд из К73-17 и К71-7,проверено на 2-х разных корректорах.
Какое соотношение по ёмкости между К73-17 и К71-7 ?
|
| |
|
|
| chermet1958 | Дата: Пятница, 08.02.2019, 16:43 | Сообщение # 598 |
|
Полковник
Группа: Пользователи
Сообщений: 191
Статус: Offline
| Цитата limixserega ( ) Какое соотношение по ёмкости между К73-17 и К71-7
У меня получилось где то 3 к 1.Но наоборот должно быть ещё лучше,мне так кажется.
|
| |
|
|
| jpatay | Дата: Пятница, 08.02.2019, 17:54 | Сообщение # 599 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2730
Статус: Offline
| Саша, чтобы не выпаивать(С2) 0,068 мкФ, подпаяй снизу параллельно ёмкость 0,022 или 0,033 мкФ. Получится примерно 0,1 мкФ.
|
| |
|
|
| kottega_[eko] | Дата: Пятница, 08.02.2019, 19:26 | Сообщение # 600 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 323
Статус: Offline
| jpatay, да, это понятно. Бутерброды я городить вряд ли буду, а вот с емкостями поиграю. Вчера слушал вторую из имеющихся пластинок Kaas и Livin' Blues. Ощущение по чистоте (при условии соответствующего состояния пластинок), что слушаешь CD
|
| |
|
|
