25 Вт -ный быстродействующий усилитель (Ge-UF-25W).
|
|
| svjatoslav | Дата: Суббота, 12.02.2011, 01:37 | Сообщение # 1 |
|
Группа: Удаленные
| В этой теме мы будем обсуждать статью об этом усилителе, размещённую на главной странице сайта:
http://devicemusic.ucoz.ru/blog....02-12-4
Схема усилителя, обновлённая:
Краткое название усилителя рождено коллективно: Ge-UF-25W
Спектр гармонических искажений, и характеристика интермодуляции представлены во вложениях ниже. Присутствует только вторая (примерно 0,07 %) и третья гармоники (0,006 %). Более высокие ниже уровня шума (меньше 0,0002 %).
Печатные платы, разработанные нашим коллегой Valera, размещены на страницах №3 , в сообщении 37, и на странице №10, сообщения 144, 145 (фото готовых плат):
http://devicemusic.ucoz.ru/forum/6-57-3#510
http://devicemusic.ucoz.ru/forum/6-57-10
Третий вариант платы, описание разработчика:
"Уменьшены размеры (было 160х80 стало 120х80)
добавлены электролиты в питание
контактные планки перенесены с торца на боковую сторону ( короче связи с выходными транзисторами при креплении платы параллельно радиатору)"

Работа VT6 в качестве дополнительного термодатчика тока покоя подробно описана в сообщении 32.
Там же изложена наглядная информация о работе "красного диода".
|
| |
|
|
| Pashka23RUS | Дата: Понедельник, 09.02.2026, 13:21 | Сообщение # 871 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
Статус: Offline

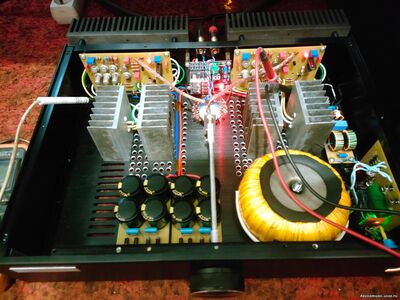

| Цитата CJR (  ) Намотал транс. Две двойных обмотки по 16.8V. |
| |
|
|
| CJR | Дата: Понедельник, 09.02.2026, 18:32 | Сообщение # 872 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Транс один. Обмотки своя на канал. Не знаю, можно ли это назвать двойным моно. Просто имеющийся транс не подошёл, пришлось делать с нуля, поэтому решил намотать.
На ВВшнике например у меня отдельный транс на канал, там я считаю что действительно двойное моно.
|
| |
|
|
| Pashka23RUS | Дата: Понедельник, 09.02.2026, 21:04 | Сообщение # 873 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
Статус: Offline
| Цитата CJR ( ) отдельный транс на канал |
| |
|
|
| CJR | Дата: Вторник, 17.02.2026, 08:11 | Сообщение # 874 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Слушал все выходные, особо не накручивал, ватт 10 максимум. Вчера включил снова помониторить токи выхлопа, громкость минимальная. Услышал на тихом треке шум в правом канале. Как шелест газеты. Естественно сначала проверил не теряется ли где земля или на громкости что-то... но нет. Видимо где-то началась утечка или возбуд. Осцилла нету, но есть человек с осциллом. На след. выхи буду смотреть.
Немного обидно, схема завелась сразу, идеально проработала и тут нате.
|
| |
|
|
| jpatay | Дата: Среда, 25.02.2026, 12:29 | Сообщение # 875 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2722
Статус: Offline
| Лучше по этой схеме общаться здесь и автор чаще на этом форуме бывает:
Германиевый двухтакт Ge-UF-25W | ldsound.clubДобавлено (25.02.2026, 12:34)
---------------------------------------------
Цитата CJR ( ) Услышал на тихом треке шум в правом канале. Как шелест газеты. |
| |
|
|
| Pashka23RUS | Дата: Воскресенье, 01.03.2026, 21:55 | Сообщение # 876 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
Статус: Offline

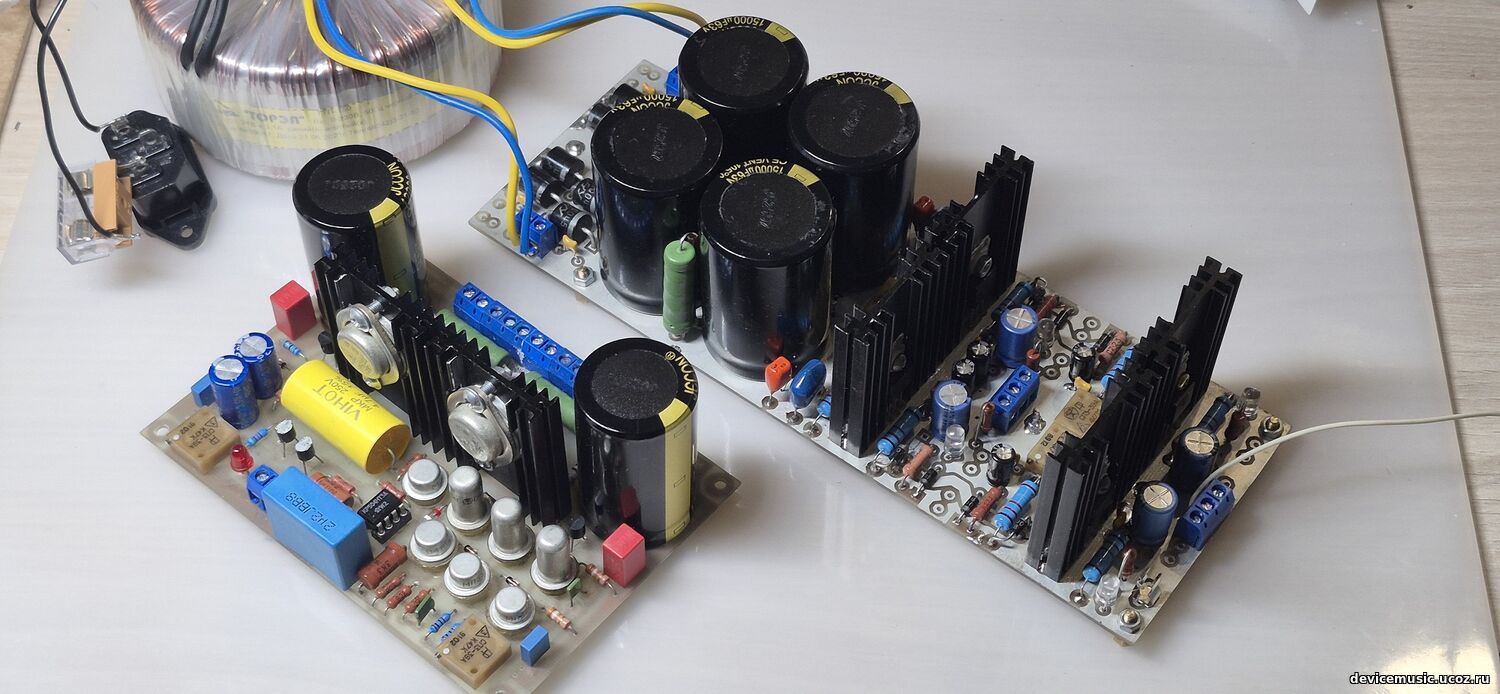

| А я пока что подготовил первый канал и блок питания. Как только подберу выходные транзисторы, сразу же буду запускать.
|
| |
|
|
| CJR | Дата: Понедельник, Вчера, 14:07 | Сообщение # 877 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Цитата jpatay ( ) Скорее всего причина в одном из германиевых транзисторов
Да, скорее всего. Вычислить не получилось т.к. проблема носит плавающий характер и за неделю проявилась один раз на короткое время.
Приглашал местных слухачей на дегустацию. Изделие всем понравилось.
|
| |
|
|
