Мощные цирклотроны на JFET/MOSFET
|
|
| svjatoslavdubolom | Дата: Воскресенье, 16.02.2020, 09:42 | Сообщение # 1 |
 Полковник
Группа: Модераторы
Сообщений: 158
Статус: Offline
| Тема как продолжение развития другой темы:
http://devicemusic.ucoz.ru/forum/5-229-1
Концепция остаётся прежней, в тракте сигнала не используются биполярные транзисторы.
Применение реактивных элементов ограничивается до минимума.
Особенность схемы - тонкая регулировка смещения выходных транзисторов производится в минусовом плече блока питания.
Драйверная часть схемы легко справляется с выходными транзисторами, имеющими большие паразитные ёмкости.
На транзисторах микросборки и на задающем транзисторе генератора тока (в данной схеме это VT1) напряжение
сток-исток должно быть не меньше 2,5 В, и максимально близким в стереоканалах.
|
| |
| |
| birykboroda | Дата: Вторник, 02.03.2021, 20:13 | Сообщение # 106 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| Приветствую. Вот собрал в железе. Еще одна версия цирклотрона на полевиках
|
| |
| |
| birykboroda | Дата: Вторник, 02.03.2021, 20:15 | Сообщение # 107 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| выходной каскад к радиатору
|
| |
| |
| birykboroda | Дата: Вторник, 02.03.2021, 20:17 | Сообщение # 108 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| индикаторы с родной подсветкой на лямпочках,может ярко,но нагрузил стаб лямпочками и пропал бросок тока при выключении усилителя
|
| |
| |
| birykboroda | Дата: Вторник, 02.03.2021, 20:20 | Сообщение # 109 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline

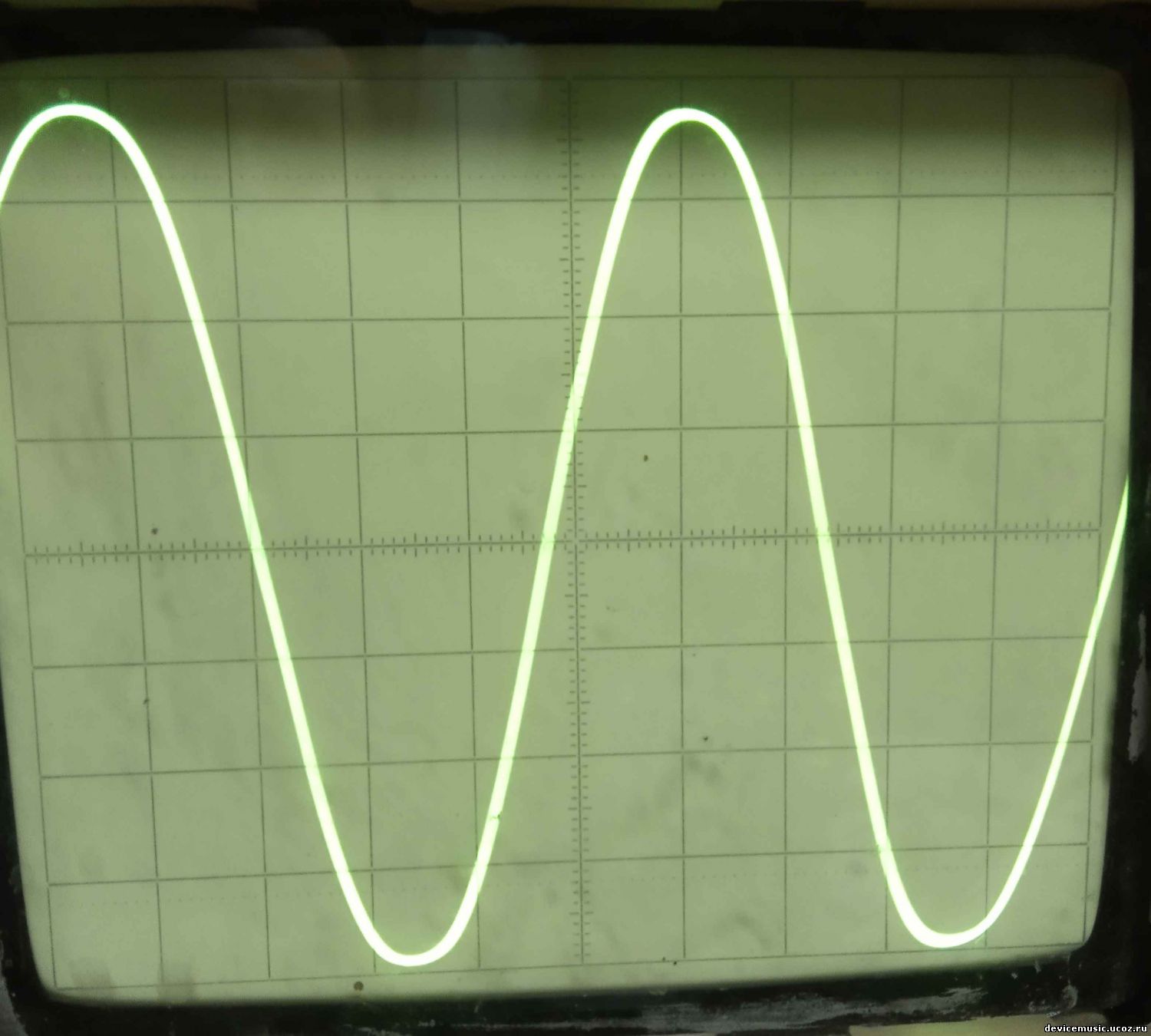

| Синус на максимуме,ограничение класс! Круче лампы. Выходная мощность 49 ватт rms Добавлено (02.03.2021, 20:31)
---------------------------------------------
Звук супер! Спасибо за разработку-Сергею(sviatoslavdubolom),Евгению(jpatay),Юрию(pepe),активная помощь при настройке позволила услышать новое звучание. Сравнивал звучание с собранным ранее цирклотроном на гармании (S3)на акустике UNITRA tonsil.Звук на полевиках более "аналитически правильный" на германии есть свой окрас(приятный на слух) Добавлено (02.03.2021, 20:33)
---------------------------------------------
 насравнивались с "експертом звука" по самые немогу.
|
| |
| |
| jpatay | Дата: Вторник, 02.03.2021, 20:49 | Сообщение # 110 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата birykboroda (  ) Еще одна версия цирклотрона на полевиках Цитата birykboroda ( ) насравнивались с "експертом звука" по самые немогу.
Руслан пора уже параллельно со спиртным заводом организовать другой заводик по выпуску усей КП1.
|
| |
| |
| pepe | Дата: Вторник, 02.03.2021, 20:57 | Сообщение # 111 |
 Генерал-майор
Группа: Пользователи
Сообщений: 345
Статус: Offline
| Руслан, поздравляю с завершением проекта!
С уважением,
Юрий.
|
| |
| |
| birykboroda | Дата: Вторник, 02.03.2021, 21:08 | Сообщение # 112 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| Спасибо.Отдам теперь два варианта для сравнения,нужно приземлить слегка любителей дорогущих хаендов,за ширмочку выставить вряд и коммутировать вход-выход, через приблуду(еще не придумал окончательно) Добавлено (02.03.2021, 21:14)
---------------------------------------------
то,что наклейку нужно лепить, типа "прослушивание данного усилителя вызывает привыкание и разочарование в именитых хаендах" это точно подметили на diyaudio Добавлено (02.03.2021, 21:22)
---------------------------------------------
дальше- закупаю кп 103м,и и другие дифцыты ,плату стаба сильно порезал,под Lm317по минусу,но стоит на плате как так и было. Проблема с 337 -левак сплошной. Корпус буду заказывать,с дизайном нужно добить вопрос и впуть,с вашей помощью.
|
| |
| |
| jpatay | Дата: Вторник, 02.03.2021, 21:23 | Сообщение # 113 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Да, на КП1 сразу слышно хреновые записи. Приходится слушать только тестовые диски и джаз. Добавлено (02.03.2021, 21:26)
---------------------------------------------
Цитата birykboroda ( ) Проблема с 337 -левак сплошной.
Поэтому я и замутил два плеча на LM317 и брал их б/у со старых немецких ТВ.
|
| |
| |
| birykboroda | Дата: Вторник, 02.03.2021, 21:44 | Сообщение # 114 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| согласен.источник звука проявляет с первых нот. Щас восстанавливаю Олимп 003.записи есть еще те ,какчество поражает ,а так еще винил есть буржуйский, выручает.
|
| |
| |
| jpatay | Дата: Вторник, 02.03.2021, 21:59 | Сообщение # 115 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата birykboroda ( ) а так еще винил есть буржуйский, выручает. |
| |
| |
| vladimirkoval | Дата: Четверг, 04.03.2021, 16:20 | Сообщение # 116 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| Доброго дня!
А подскажите такую штуку, трансы заказывать просят дороговасто, а что если для стерео варианта
взять два тора с такими вторичками: один 2х15 и второй 2х25
Ну и запитать оба канала +16 вольт от одного тора (0,18А хватит ведь?)
а -32 от второго тор (0,6 Ампер)?
В сумме вполне доступные получаются:
https://www.chipdip.ru/product/ttp-3-15v
https://www.chipdip.ru/product/ttp-15-25v
|
| |
| |
| jpatay | Дата: Четверг, 04.03.2021, 17:27 | Сообщение # 117 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата vladimirkoval ( ) а что если для стерео вариантавзять два тора с такими вторичками: один 2х15 и второй 2х25 Добавлено (04.03.2021, 19:51)
---------------------------------------------
Но можно и отмотать одну вторичку.
|
| |
| |
| grigoripvolodin | Дата: Четверг, 04.03.2021, 22:14 | Сообщение # 118 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Цитата jpatay ( ) 4) Напруга выходного каскада должна быть не больше 30 В, потому что на нагрузке больше 25 В макс. амплитуды всё равно не получить. По ВАХ КП901 видно, что больше 25 В нежелательно. Но 28 В можно попробовать, под эл. литы на 35 В
По характеристикам видно, что для КП901 ток покоя - 0,3 А, питание ВК - 24 В. Для КП904 - 0,5 А, 42 В.
Шесть 901-ых это два 904-х. Четыре 901-ых это примерно полтора 904-ых.
Нутро мне подсказывает 35 вольт, но ничем не подкрепляет :-)
Сообщение отредактировал grigoripvolodin - Четверг, 04.03.2021, 22:19 |
| |
| |
| jpatay | Дата: Пятница, 05.03.2021, 10:45 | Сообщение # 119 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата grigoripvolodin ( ) Простите, а в сообщении #29 несколько другие рекомендации:
Цитата grigoripvolodin ( ) для КП901 ток покоя - 0,3 А, питание ВК - 24 В
Это надо ещё суметь намотать так точно транс , чтобы получить 24 В постоянки. С учётом колебания сети 220 В и с учётом просадки нагруженного транса можно получить совсем другую напругу, отличающуюся на несколько Вольт.
Если ставить в плече два и больше КП901, тогда суммарный ток получится, например, для 4-х КП901 : 0,3 х 4=1,2 А.
Если уменьшить ток одного КП901 до 0,1....0,2 А, тогда можно увеличить напругу до 28 В.
Цитата grigoripvolodin ( ) Нутро мне подсказывает 35 вольт
Сообщение отредактировал jpatay - Пятница, 05.03.2021, 11:06 |
| |
| |
| grigoripvolodin | Дата: Пятница, 05.03.2021, 22:59 | Сообщение # 120 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Цитата jpatay ( ) Тоже раньше писал, макс. амплитуда на выходе не больше 25 В. И это на мосфетах, а на КП901 ещё будет меньше. До 10 В в ВК не будет использоваться, а только перегревать транзюки и радиаторы.
Цитата jpatay ( ) Если ставить в плече два и больше КП901, тогда суммарный ток получится, например, для 4-х КП901 : 0,3 х 4=1,2 А.Если уменьшить ток одного КП901 до 0,1....0,2 А, тогда можно увеличить напругу до 28 В.
И 4 пары 901-х? Это примерно 1,5 пары кп904. (СЧ-ВЧ канал)
Хотелось бы чтобы напряжение у обоих каналов было одинаковое, Дабы не путаться в обмотках трансформаторов. Или можно было использовать одинаковые трансформаторы.
p.s. пошелестел журналом Радио, напряжения питания на выходные каскады с КП904 от 24 до 32-ти вольт, в основном, но встречал схемы и до 42.
|
| |
| |
|
