Гибридный лампово-транзисторный усилитель "БРИЗ-2"
|
|
svjatoslav | Дата: Понедельник, 14.02.2011, 01:42 | Сообщение # 1 |
Группа: Удаленные
| В этой теме обсудим мощный лампово-полевой гибридный усилитель "БРИЗ-2" и его схемные варианты. Плюс техподдержка проекта от автора и повторивших его. Статья о нём размещена на главной странице по адресу: http://devicemusic.ucoz.ru/blog....02-14-5 Его схема:
Печатные платы, разработанные форумчанами, представлены в сообщениях 74, 81, 196, 201, 208.
Токовые фильтры, необходымые для стыковки акустических систем с усилителями "БРИЗ" и "БРИЗ-2" будем обсуждать в отдельной теме: http://devicemusic.ucoz.ru/forum/11-227-1 Схема варанта, "Бриз-2М" на странице 15, в сообщени №217.
|
|
| |
woof | Дата: Воскресенье, 05.02.2012, 02:26 | Сообщение # 136 |
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline
| Сегодня проводил музыкальные испытания схемы "БРИЗ-2М" - звуком остался довольный, правда при прослушке "до полика" немного оглох(АС с высокой чуйкой) . На 4-омных колонках размах необрезанного сигнала был 27-28В(по осциллографу)-на макетке только одна каскодная пара. Думаю(почти уверен) две пары раскачают больше. Даже при перегрузке усилителя(пики) искажений на слух не услышал. Прослушивал на АС закрытого типа ,которые от "обычных" усилителей "низы" выдавали слабовато, но тут они "ожили". Также подключал свои "домашние" АС ELAC-FS58 4Ом, тут тоже звук порадовал -"верха" потеряли транзисторную резкость. А теперь о ПЛОХОМ-при подключении 8-омных АС самовозбуждение появилось при подаче сигнала. Когда при настойке до схемы была подключена нагр..7,6Ом помех не было,также помехи возникают при нагр.. 11,5Ом. Пробовал увеличить сопрот.. в сетках до 1,5КОм- не помогло. И снова вопрос к автору: как с ними бороться дальше? Пока не решаюсь делать печатку.
Сообщение отредактировал woof - Воскресенье, 05.02.2012, 02:26 |
|
| |
svjatoslav | Дата: Вторник, 07.02.2012, 13:03 | Сообщение # 137 |
Группа: Удаленные
| Да Две пары должны дать переменки больше. Там схемотехнически ограничен ток стабилитронами до 12 А на одну пару. Печатку ещё рановато делать. Будем отлаживать схему дальше. Попробуем параллельно нагрузке установить малоиндуктивный резистор МЛТ-2 сопротивлением 200 Ом. Если не поможет, тогда весто него ставим стандартную цепочку Цобеля-Буше 10 Ом 0,05 мкФ. Эти 10 Ом можно будет составить из двух параллельно включенных 22 Ом МЛТ-2. Ещё вопрос для уточнения. Какие стояли антивозбудные резисторы при его нормальной работе на 4 Омную нагрузку? Так понял, что только на сетках по 1 кОм и на затворах VT7, VT10 по 470 Ом?
|
|
| |
woof | Дата: Вторник, 07.02.2012, 14:44 | Сообщение # 138 |
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline
| Quote (svjatoslav) Так понял, что только на сетках по 1 кОм и на затворах VT7, VT10 по 470 Ом? Да, резисторы в сетках 1 КОм и в затворах 470 Ом. В сетках увиличивал до 1,5КОм после неудачного подключения 8-миОмной АС.
|
|
| |
Reostat | Дата: Вторник, 07.02.2012, 15:18 | Сообщение # 139 |
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Svjatoslav,Вы писали, что питание Бриз-2 должно быть +55v и выше. Хотелось бы узнать предельное напряжение по верху без изменения номиналов деталей. Спасибо.
|
|
| |
svjatoslav | Дата: Вторник, 07.02.2012, 17:56 | Сообщение # 140 |
Группа: Удаленные
| Quote (Reostat) Хотелось бы узнать предельное напряжение по верху без изменения номиналов деталей. Спасибо. Номиналы по-любому придётся изменять, приспосабливая к конкретному питанию, но не все. Например, в задающих цепях генератора тока для лампы это обязательно.
Максимальное напряжение питания ограничено максимальным анодным лампы, для 6Н23П это 300 В и максимальным сток-исток транзисторов. Есть полевые с напряжением 600 В.
|
|
| |
woof | Дата: Среда, 08.02.2012, 00:55 | Сообщение # 141 |
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline

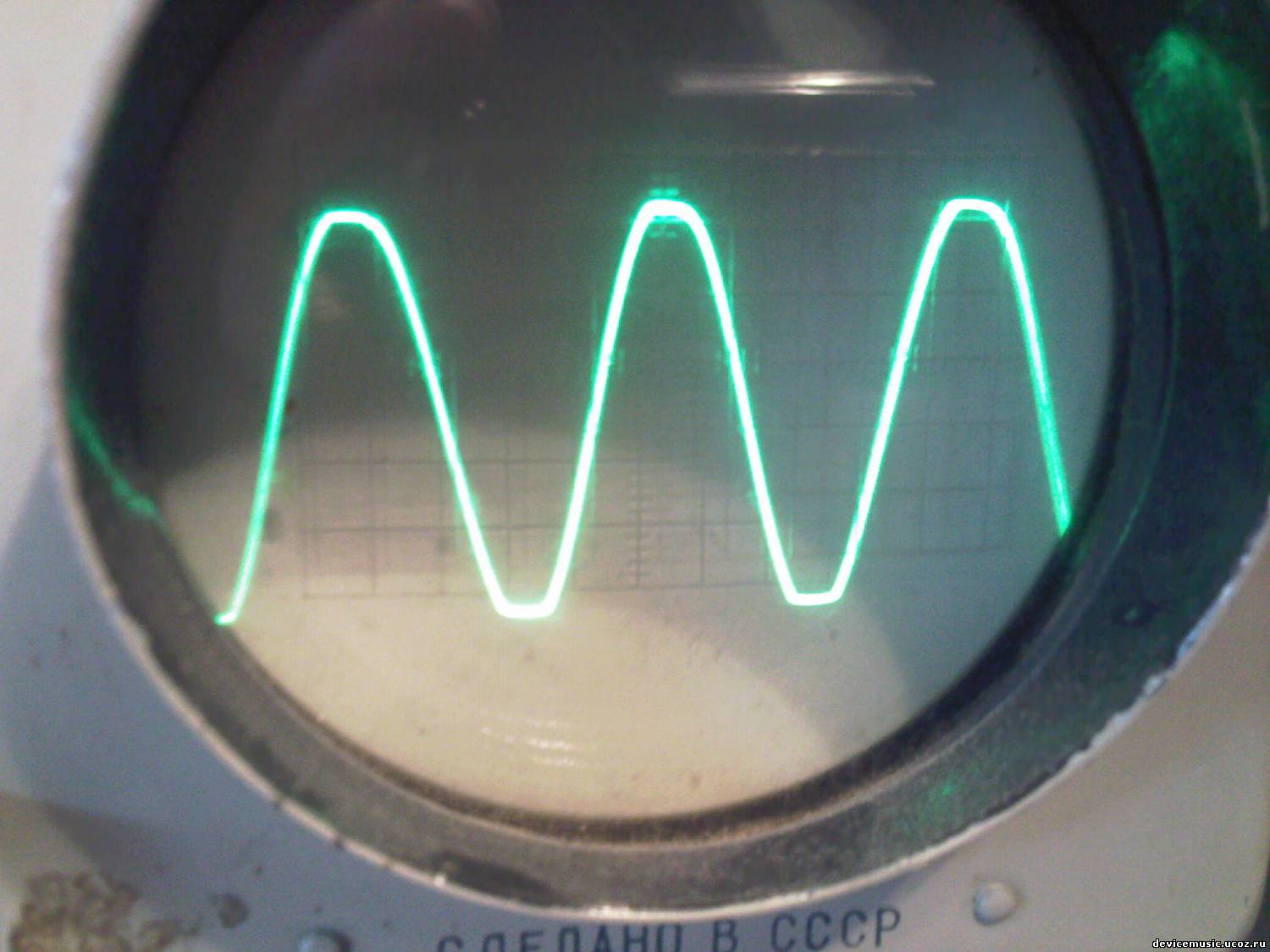

| Попробуем параллельно нагрузке установить малоиндуктивный резистор МЛТ-2 сопротивлением 200 Ом. Если не поможет, тогда весто него ставим стандартную цепочку Цобеля-Буше 10 Ом 0,05 мкФ. Эти 10 Ом можно будет составить из двух параллельно включенных 22 Ом МЛТ-2. Ставил МЛТ-2 200 Ом параллельно нагрузке(11,5Ом) и без нагрузки - не помогло(МЛТ-2 "закипел") -самовозбуд.. осталось. Когда поставил цепочку: резистор-конденс.. паралельно нагрузке(11,5Ом) - самовозб.. пропало, но без подключенной нагрузки на выходе появилась обрезанная синусоида 1КГц и размахом 30В(от наличия сигнала на входе не зависит).
|
|
| |
svjatoslav | Дата: Среда, 08.02.2012, 01:37 | Сообщение # 142 |
Группа: Удаленные
| 1. "Отрываем" резисторы R18, R19 от земли и соединяем вместе.
2. Конденсатор С1 шунтируем трубчатой ВЧ керамикой на 1000 пФ и больше.
3. Такой же самый ставим на правую по схеме сетку лампы, соединяя его с землёй.
4. В затворы VT8, VT9 ставим резисторы 470 Ом.
|
|
| |
woof | Дата: Среда, 08.02.2012, 01:51 | Сообщение # 143 |
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline
| Quote (svjatoslav) 3. Такой же самый ставим на правую по схеме сетку лампы, соединяя его с землёй. Я правильно понял- конденс.. в сетку(вывод №7) Quote (svjatoslav) В затворы VT8, VT9 ставим резисторы 470 Ом. Резисторы в затворах не удалял.
|
|
| |
svjatoslav | Дата: Среда, 08.02.2012, 11:58 | Сообщение # 144 |
Группа: Удаленные
| Quote (woof) Я правильно понял- конденс.. в сетку(вывод №7) Да. Будет с выхода до сетки цепочка 100 кОм; 4,7 мкФ; далее резистор 1 ком и конденстор 1000 - 6800 пФ. Quote (woof) Резисторы в затворах не удалял. Эторезисторы в затворы вторых по цепи сигнала транзисторов, включенных с общим затвором.
Ещё момент: резисторы R12 R13 составить из трёх параллельно включенных МЛТ сопротивлением 1 Ом.
|
|
| |
woof | Дата: Суббота, 11.02.2012, 02:24 | Сообщение # 145 |
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline
| Кхм. Заработало(очень надеюсь!!) . Последние советы не применялQuote (svjatoslav) 1. "Отрываем" резисторы R18, R19 от земли и соединяем вместе.
2. Конденсатор С1 шунтируем трубчатой ВЧ керамикой на 1000 пФ и больше.
3. Такой же самый ставим на правую по схеме сетку лампы, соединяя его с землёй.
4. В затворы VT8, VT9 ставим резисторы 470 Ом. Решилась проблема самовоз.. заменой "входного" переменного резистора 100КОм на 10КОм, который стоял в схеме через разделительный конденсатор 1мкФ. Легкое самовоз... появляется только когда "движок" резистора в среднем положении. Без подключенной нагр.. помехи присутствуют , а под нагрузкой(11,5 Ом)-нет.
|
|
| |
svjatoslav | Дата: Понедельник, 13.02.2012, 02:09 | Сообщение # 146 |
Группа: Удаленные
| Quote (woof) Решилась проблема самовоз.. заменой "входного" переменного резистора 100КОм на 10КОм, который стоял в схеме через разделительный конденсатор 1мкФ. Легкое самовоз... появляется только когда "движок" резистора в среднем положении. Без подключенной нагр.. помехи присутствуют , а под нагрузкой(11,5 Ом)-нет. Всё-таки лампа "чудит". Возможно что с аналогом с другой разводкой выводов - 6Н24П вообще возбуда не будет. Желательно попробовать всё. Чтобы его вообще убрать и разобраться основательно.
Конденсатор 100-300 пФ на левой по схеме сетке лампы может с ним справиться.
|
|
| |
woof | Дата: Понедельник, 13.02.2012, 02:38 | Сообщение # 147 |
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline
| Удалось разобраться окончательно(надеюсь) поставив на выход цепочку сопр.. 10 Ом, конд.. 0,1 мкФ(в последнем варианте макетки это сработало), а также зашунтировал выход МЛТ-2 330 Ом (удалось добиться "правильной" синусоиды без нагрузки). И УРА!!-Достал лампу 6Н24П!Quote (svjatoslav) Конденсатор 100-300 пФ на левой по схеме сетке лампы может с ним справиться Да, конденс.. попробую поставить-должен "задавить" усиление по ВЧ, так как полоса частот схемы 17Гц-165КГц(ниже частоту не подавал). Если VD3,VD4 поставить на 13,12в соответственно, можно увеличить размах синусоиды на выходе??
Сообщение отредактировал woof - Понедельник, 13.02.2012, 02:45 |
|
| |
svjatoslav | Дата: Понедельник, 13.02.2012, 11:03 | Сообщение # 148 |
Группа: Удаленные
| Тогда по результатам отладки макета подкорректирую схему. Она будет с РС фильтром по входу. С 6Н24П можно попробовать вернуть назад регулятор громкости 100 кОм. Quote (woof) Если VD3,VD4 поставить на 13,12в соответственно, можно увеличить размах синусоиды на выходе?? Должен увеличиться размах. Попробовать можно. Правда, транзисторам будет жарче работать.
|
|
| |
vdij | Дата: Воскресенье, 19.02.2012, 15:01 | Сообщение # 149 |
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Здравствуйте, Господа. Гуляя по просторам инета, наткнулся на этот сайт и усь. Мне понравилось. Необычная схемотехника-люблю все новое и интересное. Прежде, чем начать экспериментировать с этой схемой, хотелось бы узнать-Кто нибудь пробовал этот усь на высокочуствительную прoфф. акустику? Какие впечатления, как звук?
|
|
| |
svjatoslav | Дата: Воскресенье, 19.02.2012, 20:22 | Сообщение # 150 |
Группа: Удаленные
| Насколько знаю, только собираются пробовать на эстрадные АС. Хотя он прямо так и просится для этого использования. В S-90 он развалил корпус, а проф. акустика должна выдержать.
|
|
| |
|
