Гибридный лампово-транзисторный усилитель "БРИЗ-2"
|
|
| svjatoslav | Дата: Понедельник, 14.02.2011, 01:42 | Сообщение # 1 |
|
Группа: Удаленные
| В этой теме обсудим мощный лампово-полевой гибридный усилитель "БРИЗ-2" и его схемные варианты.
Плюс техподдержка проекта от автора и повторивших его.
Статья о нём размещена на главной странице по адресу:
http://devicemusic.ucoz.ru/blog....02-14-5
Его схема:
Печатные платы, разработанные форумчанами, представлены в сообщениях 74, 81, 196, 201, 208.
Токовые фильтры, необходымые для стыковки акустических систем с усилителями "БРИЗ" и "БРИЗ-2" будем обсуждать в отдельной теме:
http://devicemusic.ucoz.ru/forum/11-227-1
Схема варанта, "Бриз-2М" на странице 15, в сообщени №217.
|
| |
|
|
| woof | Дата: Воскресенье, 18.03.2012, 22:35 | Сообщение # 196 |
|
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline

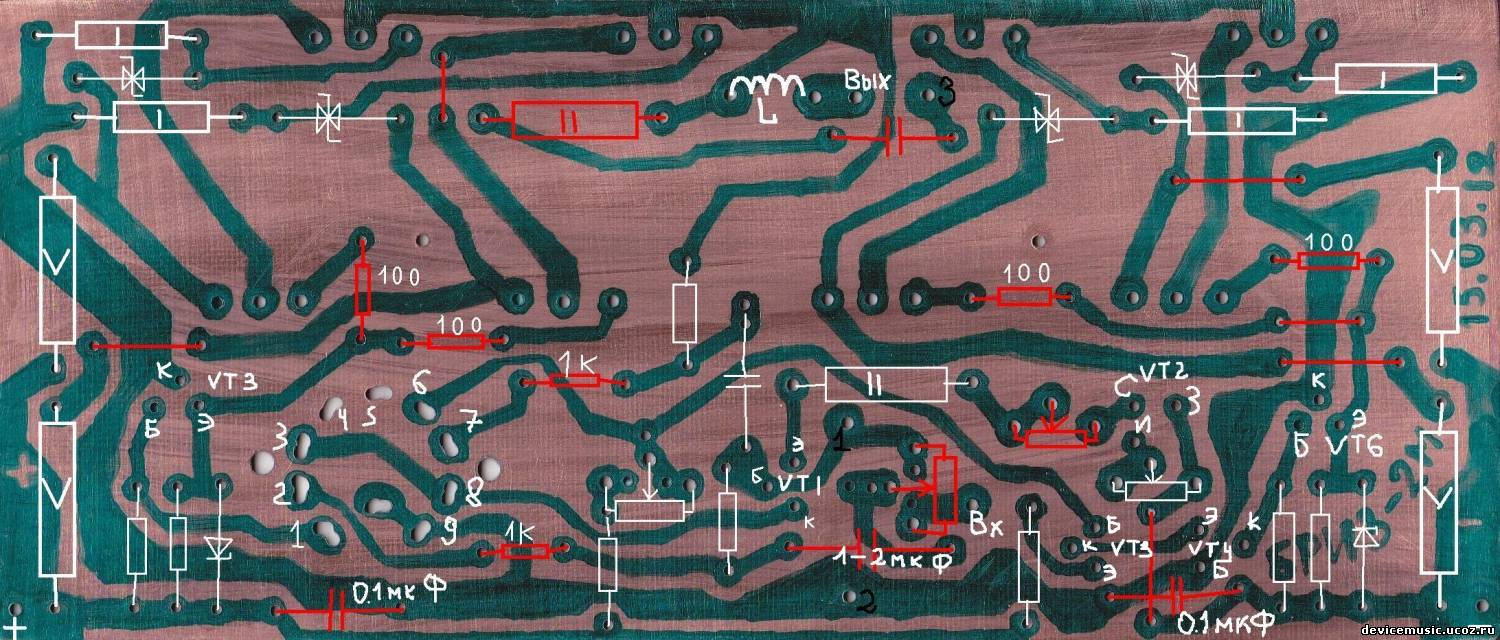

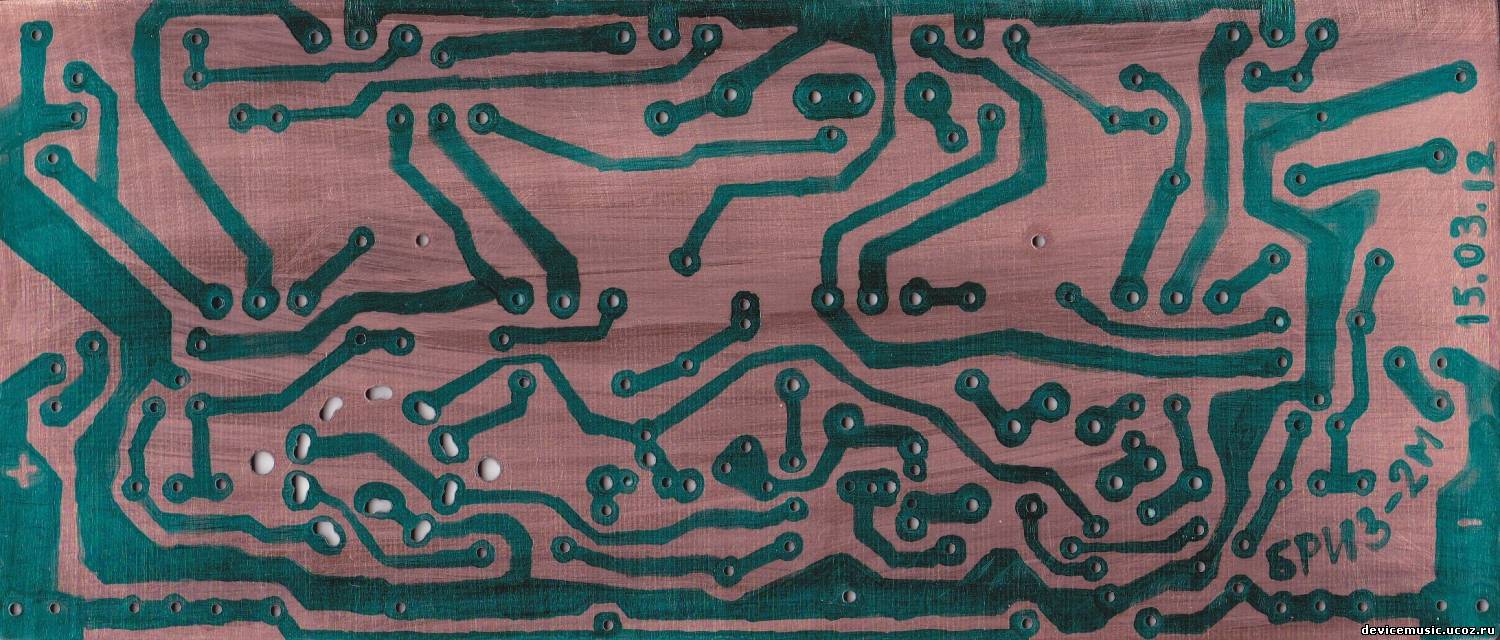

| Вот собственно и моя "печатка!", извиняюсь за не ровный "почерк"- "лайоутом" пользоваться не научился
Сообщение отредактировал woof - Воскресенье, 18.03.2012, 22:44 |
| |
|
|
| svjatoslav | Дата: Понедельник, 19.03.2012, 10:54 | Сообщение # 197 |
|
Группа: Удаленные
| Quote (woof) Вот собственно и моя "печатка!", извиняюсь за не ровный "почерк"- "лайоутом" пользоваться не научился
Отличная работа, браво!
Очень интересен результат - как будет работать на плате.
|
| |
|
|
| vdij | Дата: Среда, 21.03.2012, 00:38 | Сообщение # 198 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Печатка вроде ничего. Транзисторы в один ряд, можно использовать общий радиатор а не городить забор с радиаторов. Это фото можно перевести в лайоут, и подкорректировать разводку, Woof, скачайте руководство пользователя по лайке, там все отлично описано, можно и в ДипТреси.
Сообщение отредактировал vdij - Среда, 21.03.2012, 00:56 |
| |
|
|
| woof | Дата: Среда, 21.03.2012, 02:03 | Сообщение # 199 |
|
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline
| Quote (vdij) Это фото можно перевести в лайоут
Размеры платы-185*80.
|
| |
|
|
| vdij | Дата: Четверг, 22.03.2012, 00:27 | Сообщение # 200 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Попробую на досуге перевести эту плату в лайку.
|
| |
|
|
| FIN | Дата: Четверг, 22.03.2012, 00:34 | Сообщение # 201 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline

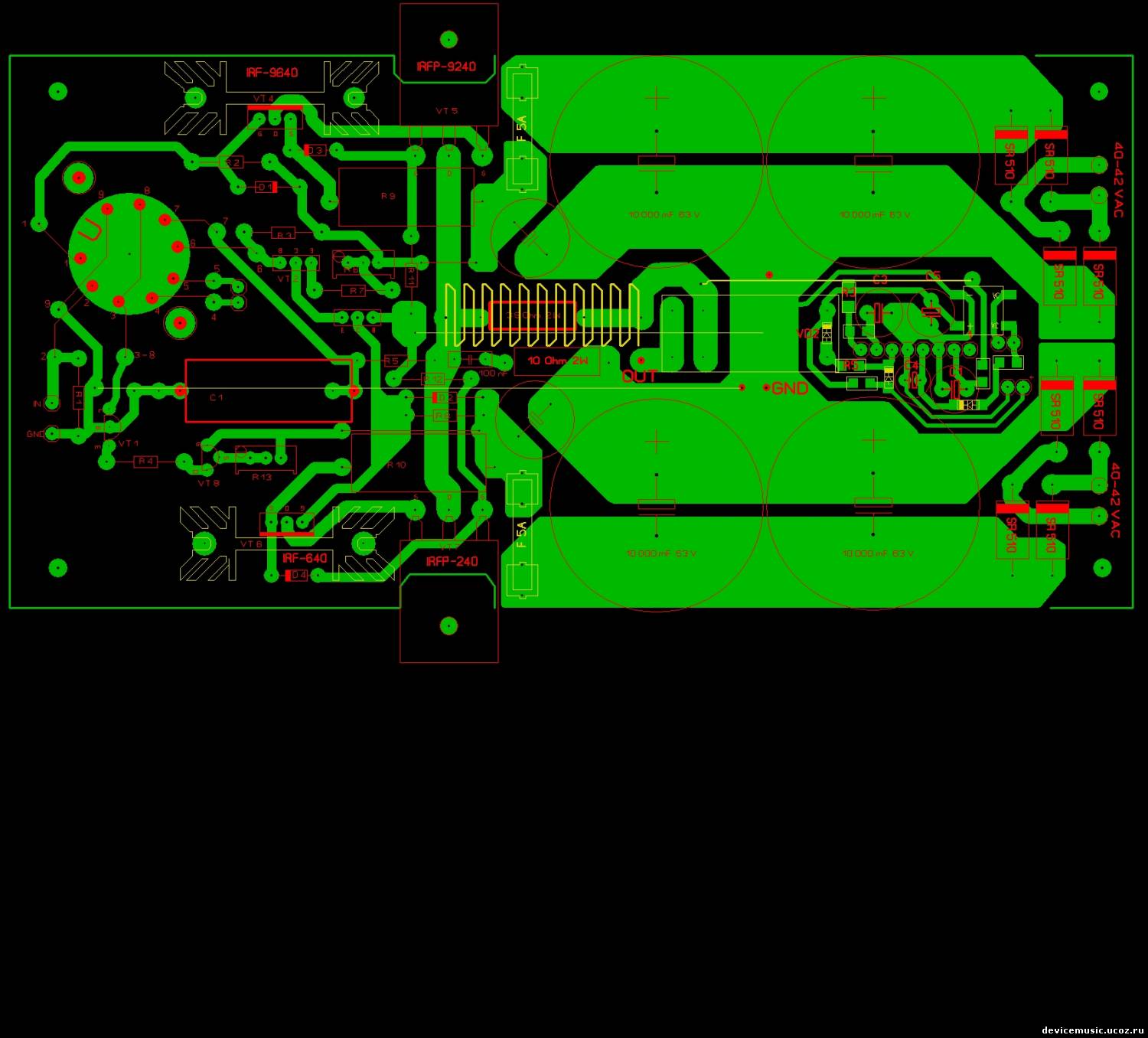

| Приветствую бризостроителей!  Ввиду нелюбви моей к макеткам и желании попробовать схему на слух нарисовал плату в Лайоут, с учётом личных предпочтений паралельно радиатору, присутствует БП и защита АС, размеры 184мм х 90мм. Как ранее высказывалась здесь мысль "отвязать" лампу от платы, а так же сильно затруднённое извлечение оной из панельки, решил крепить это дело через стойки на радиаторе - в плате высверливается отверстия под панель и крепёж + соединения с платой проводами.Катушка на выходе расположена над резистором, защита на SMD.Остальное думаю понятно, при наведении мышки на деталь появляются пояснения, вид со стороны деталей. Какие будут замечания?
24.03.12 21.20 Изменил разводку выводов лампы.
Сообщение отредактировал FIN - Четверг, 22.03.2012, 21:28 |
| |
|
|
| vdij | Дата: Четверг, 22.03.2012, 02:01 | Сообщение # 202 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Плата, конечно, достойна уважения. Уже в работе? Замечания-почему бы Т4, Т6 не разместить на общем радиаторе? Если использовать в активной акустике, габариты ничего, но акустическая связь с лампой, для отдельного корпуса широковата.
|
| |
|
|
| svjatoslav | Дата: Четверг, 22.03.2012, 10:01 | Сообщение # 203 |
|
Группа: Удаленные
| Quote (vdij) Плата, конечно, достойна уважения. Уже в работе? Замечания-почему бы Т4, Т6 не разместить на общем радиаторе?
Низзя!  В этом то и задумка!
Эти транзисторы, (первые по ходу, VT4,VT7) задают ток покоя всего выхода. Чем меньше они греются, тем надёжнее работают, и лучше стабилизируются режимы выходного каскада.
VT5, VT6 только повторяют вводимый в их истоки ток, но изменить его не могут. Они усиливают напряжение.
Quote (FIN) Как ранее высказывалась здесь мысль "отвязать" лампу от платы, а так же сильно затруднённое извлечение оной из панельки, решил крепить это дело через стойки на радиаторе - в плате высверливается отверстия под панель и крепёж + соединения с платой проводами.
За это и ратовал - чтобы панельку лампы соединить многожильными проводами с платой. Во-первых есть возможность попробовать любую лампу без изменения платы, простой перепайкой проводников. Второй плюс - пенельку можно закрепить через "резиновые" стойки, отвязав её от вибраций корпуса. Может тогда она и в активной акустике будет нормально работать, без микрофонного эффекта.
Ещё один плюс - ножки лампы гораздо лучше контактируют с контактами гнезда, так как эти контакты свободно самоустанавливаются. Они ведь уже не зафиксированны намертво в печатке!
Снятие-установка лампы, её разогрев не нарушают целостность места подпайки на плате.
|
| |
|
|
| woof | Дата: Четверг, 22.03.2012, 10:43 | Сообщение # 204 |
|
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline
| FIN, Если я правильно понял па рисунке вид со стороны пайки и вых... транзисторы обращены "к нам" подложкой , и радиатор тоже со стороны пайки то- исток с затвором надо менять местами!
Сообщение отредактировал woof - Четверг, 22.03.2012, 10:46 |
| |
|
|
| FIN | Дата: Четверг, 22.03.2012, 11:12 | Сообщение # 205 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Quote (woof) FIN, Если я правильно понял па рисунке вид со стороны пайки
Вид со стороны деталей.
По теплоотводу VT 4, VT 6 ранее читал, поэтому на отдельных радиаторах
Quote (svjatoslav) Второй плюс - пенельку можно закрепить через "резиновые" стойки, отвязав её от вибраций корпуса.
Надо подумать, хотя не планирую в активную АС. Плата пока только в виртуальном виде.
|
| |
|
|
| woof | Дата: Четверг, 22.03.2012, 14:21 | Сообщение # 206 |
|
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline
| Quote (FIN) Вид со стороны деталей.
Тогда все ОК! Только нумерацию выводов лампы(если она со стороны монтажа) нужно против часовой стрелки. Большие электролиты по соседству- приветствую!
|
| |
|
|
| FIN | Дата: Четверг, 22.03.2012, 21:08 | Сообщение # 207 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Quote (woof) Только нумерацию выводов лампы(если она со стороны монтажа) нужно против часовой стрелки.
О, спасибо, упустил этот момент, плату в посте 201 изменил.
Ещё не понял, почему в моём сообщении смайлы к вечеру поменялись на совершенно противоположные по смыслу изначальным?  (прописью: :shock:)
|
| |
|
|
| vdij | Дата: Пятница, 23.03.2012, 00:16 | Сообщение # 208 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline

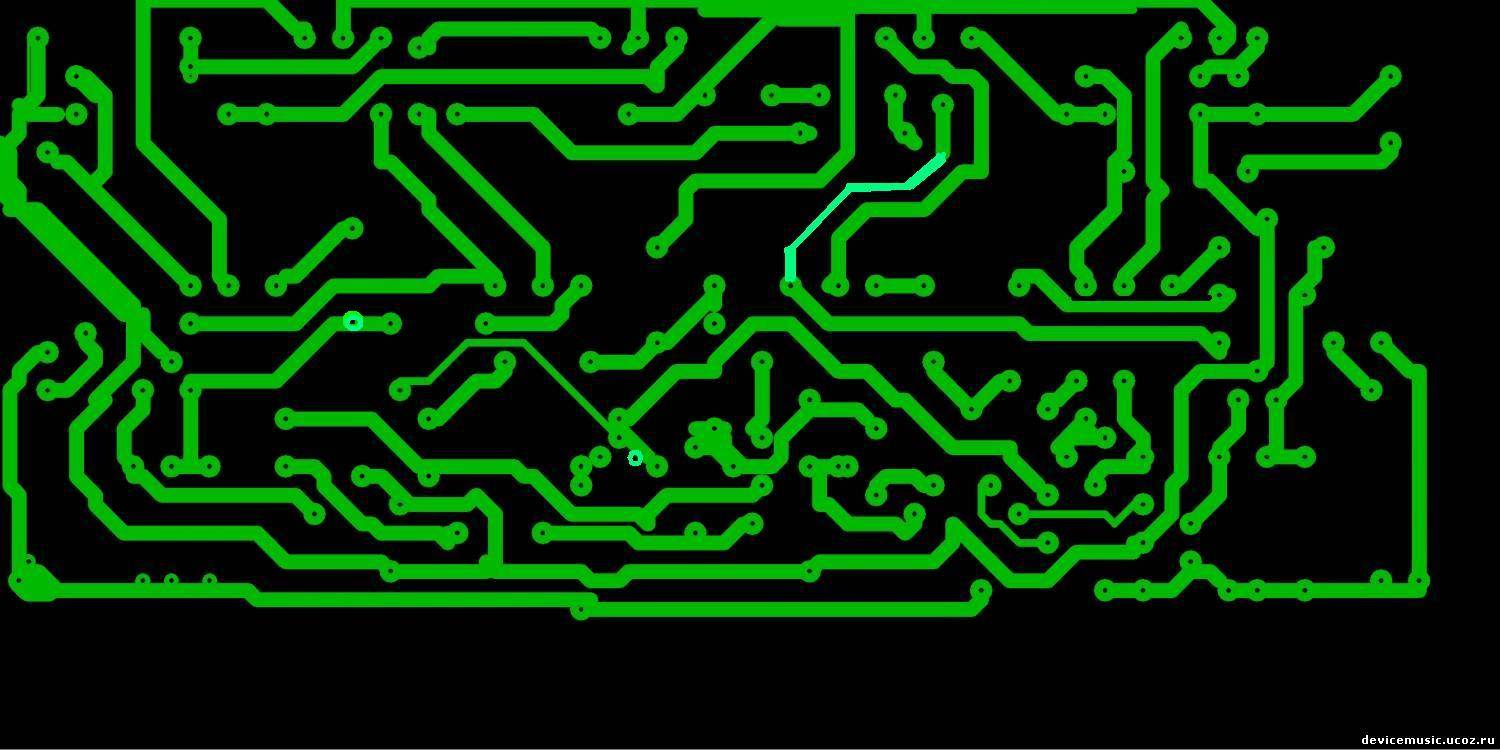

| Woof, ваша плата в лай. Переводил по быстрячку, так что проверьте. Скопировал как шаблон для дальнейшей корректировки и расстановки деталей-кому надо. П.С. Чтото не прикрепляется файл в лай.
|
| |
|
|
| woof | Дата: Пятница, 23.03.2012, 01:08 | Сообщение # 209 |
|
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline
| vdij, Спасибо за "оцифровку"! На прикрепленном фото дорисовал недостающую дорожку и контакты. Дорожки и отверстия нужно немного подправить(кому интересно), "ОРИГИНАЛ" и располож.. деталей можно посмотреть в сообщ..№196.
Сообщение отредактировал woof - Пятница, 23.03.2012, 01:14 |
| |
|
|
| vdij | Дата: Пятница, 23.03.2012, 01:34 | Сообщение # 210 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| С этой платой можно сделать довольно таки компактный усь. Радиаторы расположить друг к другу (в виде короба) и применить обдув. Скоростью кулера управлять сигналом с выхода, чтобы не было его слышно при малой мощности и в паузах.
|
| |
|
|
|
