Гибридный лампово-транзисторный усилитель "БРИЗ-2"
svjatoslavДата: Понедельник, 14.02.2011, 01:42 | Сообщение # 1
Группа: Удаленные





В этой теме обсудим мощный лампово-полевой гибридный усилитель "БРИЗ-2" и его схемные варианты.
Плюс техподдержка проекта от автора и повторивших его.
Статья о нём размещена на главной странице по адресу:
http://devicemusic.ucoz.ru/blog....02-14-5
Его схема:

Печатные платы, разработанные форумчанами, представлены в сообщениях 74, 81, 196, 201, 208.

Токовые фильтры, необходымые для стыковки акустических систем с усилителями "БРИЗ" и "БРИЗ-2" будем обсуждать в отдельной теме:
http://devicemusic.ucoz.ru/forum/11-227-1
Схема варанта, "Бриз-2М" на странице 15, в сообщени №217.
Прикрепления: 8920186.jpg (80.9 Kb)

Extremal7Дата: Суббота, 24.03.2012, 15:14 | Сообщение # 211
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
что необходимо изменить в схеме чтобы его можно было использовать при питаннии около 18В.

vdijДата: Воскресенье, 25.03.2012, 00:22 | Сообщение # 212
Лейтенант
Группа: Пользователи
Сообщений: 61
Репутация: 0
Статус: Offline
Лампа вряд ли будет работать при таком низком анодном.

svjatoslavДата: Понедельник, 26.03.2012, 01:17 | Сообщение # 213
Группа: Удаленные





Для такого низкого питания вполне подойдёт усилитель "Бриз".
http://devicemusic.ucoz.ru/blog....12-16-2
У него на входе пары полевых транзисторов, как бы аналоги ламповых пентодов.

woofДата: Четверг, 29.03.2012, 00:17 | Сообщение # 214
Подполковник
Группа: Пользователи
Сообщений: 120
Репутация: 3
Статус: Offline
Запустил схему"БРИЗ-2М" на печатке, но "симптомы недуга" , описанные при настройке на макетке -ОСТАЛИСЬ! Для начала попробую зашунтировать сетки лампы конд.. 100-1000пФ.
Quote (woof)
Дополнения в процессе настройки следующие: на входе конденс 1мкФ, в каждой сетке сопр.. 1КОм(целесообразность их поверю на печатке), в затворах выходных оконечных транзисторов сопр.. 100Ом, выход зашунтирован на землю цепочкой резистор конденсатор 10Ом 100нФ и параллельно цепочке резистор 330Ом. Входной "переменник" на печатке будет заменен на подстроечный резистор(33-47КОм)

Собственно схема.svjatoslav Что можете еще посоветовать??


Сообщение отредактировал woof - Четверг, 29.03.2012, 00:19

svjatoslavДата: Четверг, 29.03.2012, 00:20 | Сообщение # 215
Группа: Удаленные





Ёмкости похоже, увеличились на плате.
Придётся уточнять.
Подумаю над вариантами подавления генерации.

woofДата: Четверг, 29.03.2012, 00:30 | Сообщение # 216
Подполковник
Группа: Пользователи
Сообщений: 120
Репутация: 3
Статус: Offline
Quote (svjatoslav)
Ёмкости похоже, увеличились на плате.
Придётся уточнять.
Подумаю над вариантами подавления генерации.

Уменьшился уровень помех когда со схемы убрал шунтирующие по питанию конд..0,22мкФ, но при сопр.. нагрузки 11,5Ом помехи 0,8-1В, переменное сопр.. на входе 10КОМ.

svjatoslavДата: Суббота, 31.03.2012, 10:15 | Сообщение # 217
Группа: Удаленные





woof, чтобы не запутаться, исправил схему по результатам отладки на данный момент.
Проверьте, всё соответствует?

Прикрепления: 6720696.jpg (143.7 Kb)

woofДата: Суббота, 31.03.2012, 13:29 | Сообщение # 218
Подполковник
Группа: Пользователи
Сообщений: 120
Репутация: 3
Статус: Offline

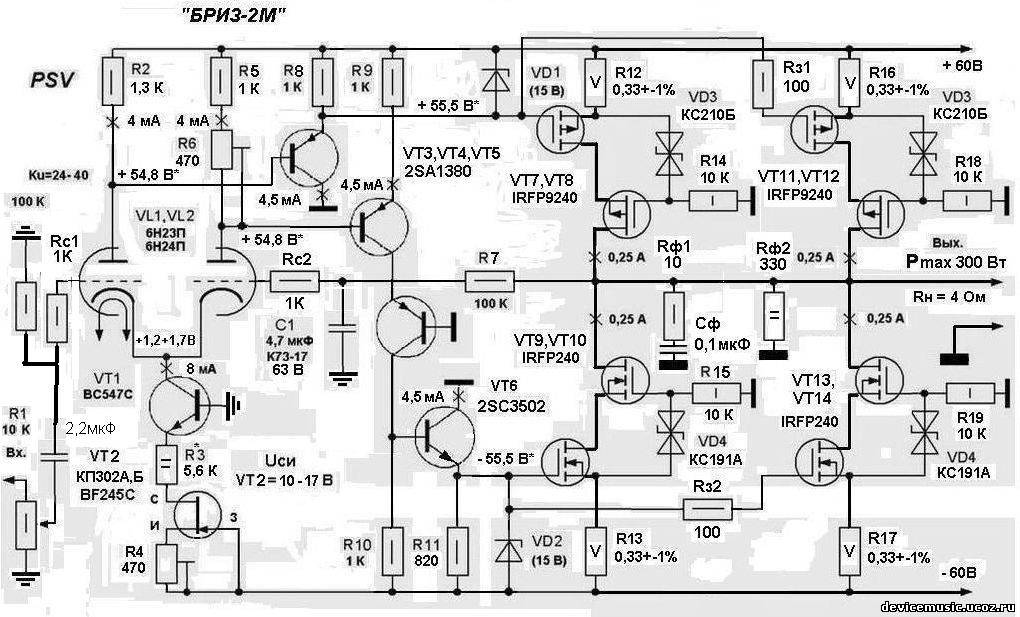

Немного дорисовал на входе(см рис). В настройке сейчас "участвует" одна каскодная пара.
Прикрепления: 8703675.jpg (136.4 Kb)

svjatoslavДата: Суббота, 31.03.2012, 15:03 | Сообщение # 219
Группа: Удаленные





Попробуем такие варианты:
1. По резистору 100 Ом в катоды лампы. Точкой соединения - на коллектор VT1.
2. Конденсатор параллельно R7. Ёмкость 4,7-300 пФ.

woofДата: Суббота, 31.03.2012, 23:01 | Сообщение # 220
Подполковник
Группа: Пользователи
Сообщений: 120
Репутация: 3
Статус: Offline
Quote (svjatoslav)
1. По резистору 100 Ом в катоды лампы. Точкой соединения - на коллектор VT1.
2. Конденсатор параллельно R7. Ёмкость 4,7-300 пФ.

Не помогло. cry Вообще схема никак не прореагировала. Еще пробовал ставить в сетки конд..120пФ на землю, а также резисторы R14,R15 цеплял на сильноточную землю- то самое. Надо будет попробовать развязать по питанию вих.. каскады с лампой и повторителями(диод+резистор).

svjatoslavДата: Воскресенье, 01.04.2012, 14:20 | Сообщение # 221
Группа: Удаленные





Осцилограмма этой помехи, что сейчас, есть?
Между 6Н23П и 6Н24П есть разница в помехе, не пробовали 6Н14П?

woofДата: Воскресенье, 01.04.2012, 23:06 | Сообщение # 222
Подполковник
Группа: Пользователи
Сообщений: 120
Репутация: 3
Статус: Offline
Quote (svjatoslav)
Осцилограмма этой помехи, что сейчас, есть?
Между 6Н23П и 6Н24П есть разница в помехе, не пробовали 6Н14П?

6Н24П еще на макетке не запустилась(сильно бу), 6Н14П нет в наличии.

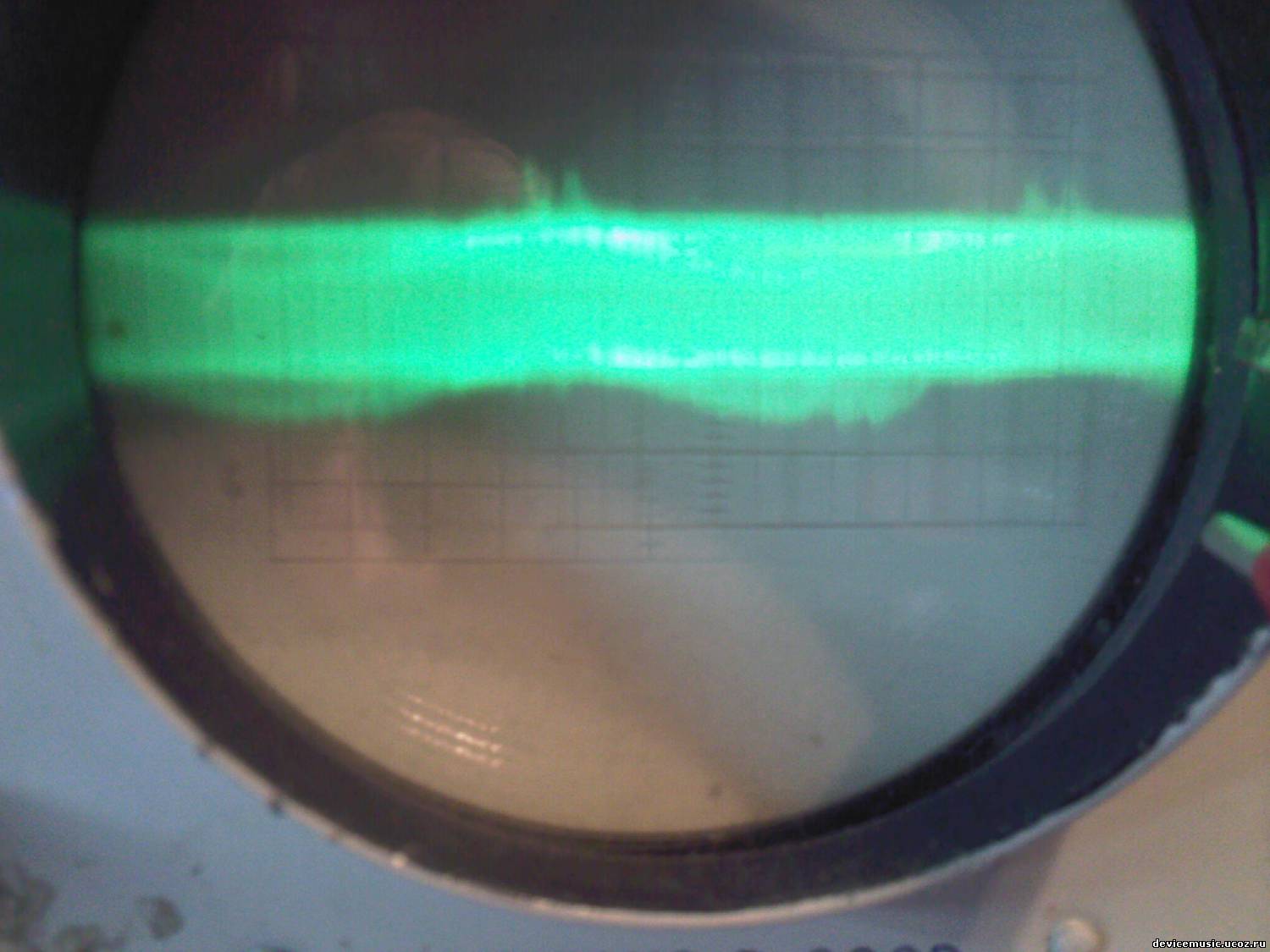

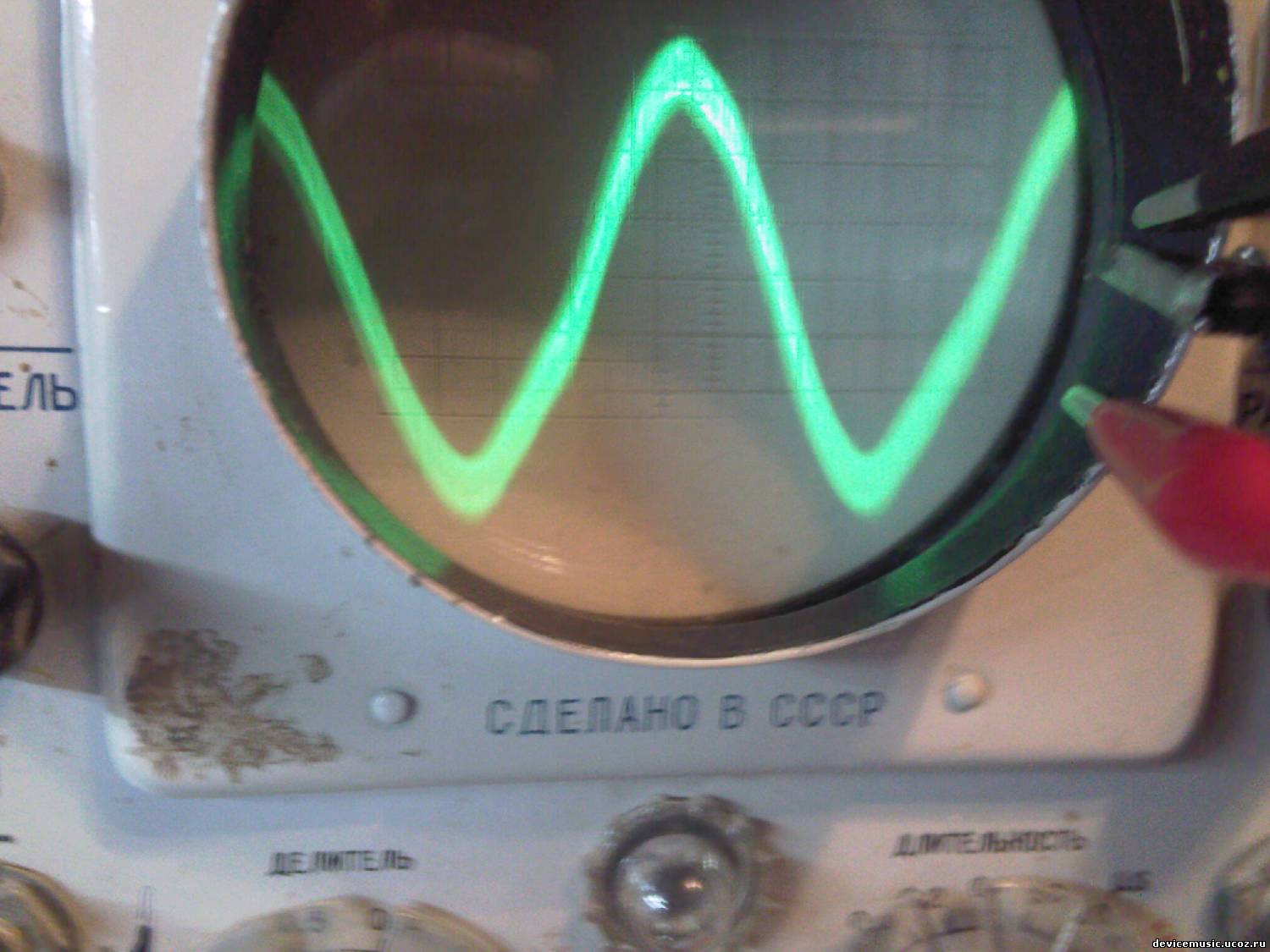

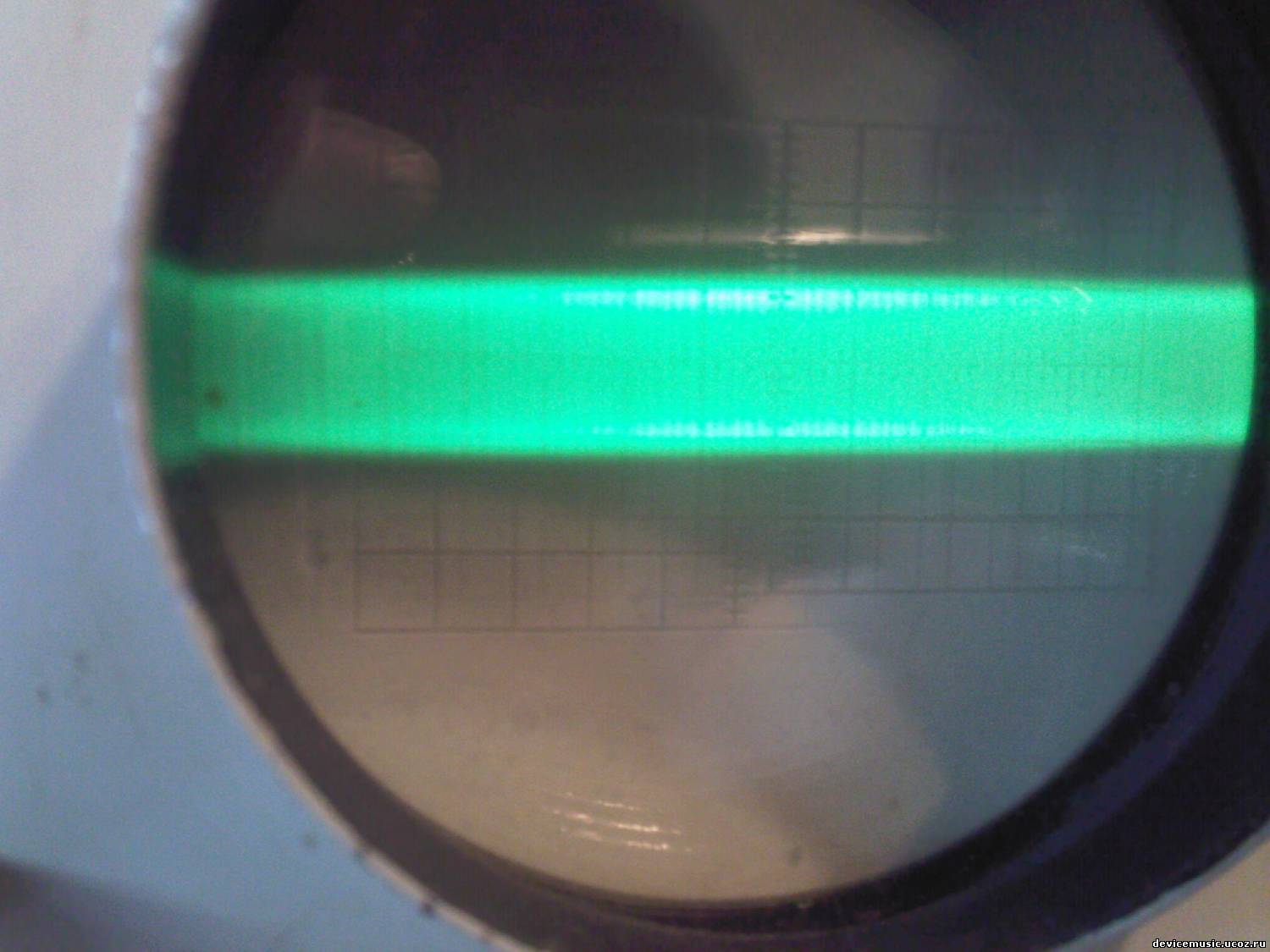

Вот осциллограммы:1-без нагрузки, переменник на входе закрыт;2-все тоже только с нагрузкой 11,5 Ом; 3-вид при подаче малого уровня сигнала без нагр;4-то самое с нагрузкой. Размах помех 200-250мВ(без подачи на вход сигнала), картина помех от 0,5мс до 0,1мкс практически одинаковая.
Прикрепления: 1696835.jpg (99.5 Kb) · 4583424.jpg (98.2 Kb) · 8478687.jpg (118.4 Kb) · 2265591.jpg (117.7 Kb)

FINДата: Понедельник, 02.04.2012, 23:57 | Сообщение # 223
Рядовой
Группа: Пользователи
Сообщений: 9
Репутация: 2
Статус: Offline
Хотелось бы почитать подробное описание регулировки тока дифскакада с полевиком в ГСТ, получения требуемых 1-1,5 В в катоде.

svjatoslavДата: Четверг, 05.04.2012, 22:44 | Сообщение # 224
Группа: Удаленные





Quote (woof)
Вот осциллограммы:1-без нагрузки, переменник на входе закрыт;2-все тоже только с нагрузкой 11,5 Ом; 3-вид при подаче малого уровня сигнала без нагр;4-то самое с нагрузкой. Размах помех 200-250мВ(без подачи на вход сигнала), картина помех от 0,5мс до 0,1мкс практически одинаковая.

Похоже на "мягкое" ВЧ возбуждение.
Упрямый усилитель. smile
Хотя помеха и небольшая но надо её устранить.
Жаль, что нет 6Н14П и 6Н24П. На "кардачах" должны быть, они совсем недорогие.
При отключении питания помеха остаётся или исчезает сразу же?
Появляется с прогревом лампы?
Quote (FIN)
Хотелось бы почитать подробное описание регулировки тока дифскакада с полевиком в ГСТ, получения требуемых 1-1,5 В в катоде.

Ток выставляется подстроечником в истоке полевого транзистора. Его можно измерить по падению напряжения на стоковом буферном резисторе R3 и посчитать по закону Ома.
В начальном состоянии движок подстроечника должен быть на минусе питания.
Если лампа 6Н23П исправна, то катодные напряжения получаются в заданных пределах "автоматически", когда ток стока будет соответствовать заданному. Они определяются, кроме заданного тока покоя, ещё вольт-амперными характеристиками лампы и напряжением питания схемы.

woofДата: Четверг, 05.04.2012, 23:55 | Сообщение # 225
Подполковник
Группа: Пользователи
Сообщений: 120
Репутация: 3
Статус: Offline
Quote (svjatoslav)
При отключении питания помеха остаётся или исчезает сразу же?
Появляется с прогревом лампы?

После отключения- возбуждение плавно исчезает за 3-4сек. При включении- появляется после прогрева лампы и вхождения вых.. транзисторов в рабочий режим.
На "кар-дачи" с нового года собираюсь- не получается sad . К стати есть пара ламп 6Н1П, стоит-ли с ними поэкспериментировать??
