Гибридный лампово-транзисторный усилитель "БРИЗ-2"
|
|
| svjatoslav | Дата: Понедельник, 14.02.2011, 01:42 | Сообщение # 1 |
|
Группа: Удаленные
| В этой теме обсудим мощный лампово-полевой гибридный усилитель "БРИЗ-2" и его схемные варианты.
Плюс техподдержка проекта от автора и повторивших его.
Статья о нём размещена на главной странице по адресу:
http://devicemusic.ucoz.ru/blog....02-14-5
Его схема:
Печатные платы, разработанные форумчанами, представлены в сообщениях 74, 81, 196, 201, 208.
Токовые фильтры, необходымые для стыковки акустических систем с усилителями "БРИЗ" и "БРИЗ-2" будем обсуждать в отдельной теме:
http://devicemusic.ucoz.ru/forum/11-227-1
Схема варанта, "Бриз-2М" на странице 15, в сообщени №217.
|
| |
|
|
| wol17 | Дата: Суббота, 14.04.2012, 23:45 | Сообщение # 241 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Предлагаю вместо лампы в Бриз-2 использовать ИС как http://www.radioland.net.ua/sxemaid-99.html И еще как оптимизировать каскод на полевиках чтобы можно уменьшить ток покоя без потерь в качестве звука. Высокая выходная мощность для меня второстепенна по отношению к качеству
|
| |
|
|
| 1-vip | Дата: Воскресенье, 15.04.2012, 20:52 | Сообщение # 242 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Было бы неплохо сделать и схему с раздельным питанием, чтоб на анод 300, а на транзисторную часть 35, например.
|
| |
|
|
| vitsserg | Дата: Среда, 18.04.2012, 22:43 | Сообщение # 243 |
 Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Нельзя ли выходные транзисторы установить на радиатор через изоляторы? Не очень нравится идея, что на нём будет "висеть" выход. Да и конструктивно это очень неудобно. Какая у них должна быть площадь? А какая площадь радиаторов необходима для VT4 и VT6?
|
| |
|
|
| woof | Дата: Четверг, 19.04.2012, 00:55 | Сообщение # 244 |
|
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline
| Quote (vitsserg) Нельзя ли выходные транзисторы установить на радиатор через изоляторы?
Можно(я так и ставил).
Quote (vitsserg) Какая у них должна быть площадь? А какая площадь радиаторов необходима для VT4 и VT6?
Радиатор выходных транзисторов 1500-1800 см.кв, для VT4 и VT6 -100-150 см.кв каждого.
Сообщение отредактировал woof - Четверг, 19.04.2012, 00:55 |
| |
|
|
| Alexander | Дата: Пятница, 20.04.2012, 08:03 | Сообщение # 245 |
 Полковник
Группа: Пользователи
Сообщений: 150
Статус: Offline
| Quote (wol17) Предлагаю вместо лампы в Бриз-2 использовать ИС
Тогда уж лучше повторить схему от vol2008
http://www.diyaudio.ru/forum/index.php?topic=1913.0
|
| |
|
|
| vitsserg | Дата: Пятница, 20.04.2012, 14:23 | Сообщение # 246 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| woof, спасибо!
Ещё такой вопрос: как правильно организовать включение усилителя? Нужно ли делать задержку подачи +/- 55 В, пока не прогреется накал лампы?
|
| |
|
|
| woof | Дата: Пятница, 20.04.2012, 15:35 | Сообщение # 247 |
|
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline
| Quote (vitsserg) Нужно ли делать задержку подачи +/- 55 В, пока не прогреется накал лампы?
Можно обойтись, настроенная схема включается мягко- при подключенной акустике "щелчков" практически не слышно.
|
| |
|
|
| svjatoslav | Дата: Пятница, 20.04.2012, 21:45 | Сообщение # 248 |
|
Группа: Удаленные
| Quote (wol17) Предлагаю вместо лампы в Бриз-2 использовать ИС
Как вариант, при низком питании (+- 45 В и ниже) можно использовать маломощные n-канальные полевые транзисторы вместо лампы.
Например, 2SK246GR или BF245А подобранные в пары.
|
| |
|
|
| vitsserg | Дата: Суббота, 21.04.2012, 10:39 | Сообщение # 249 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Спасибо.
|
| |
|
|
| FIN | Дата: Вторник, 01.05.2012, 13:45 | Сообщение # 250 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline

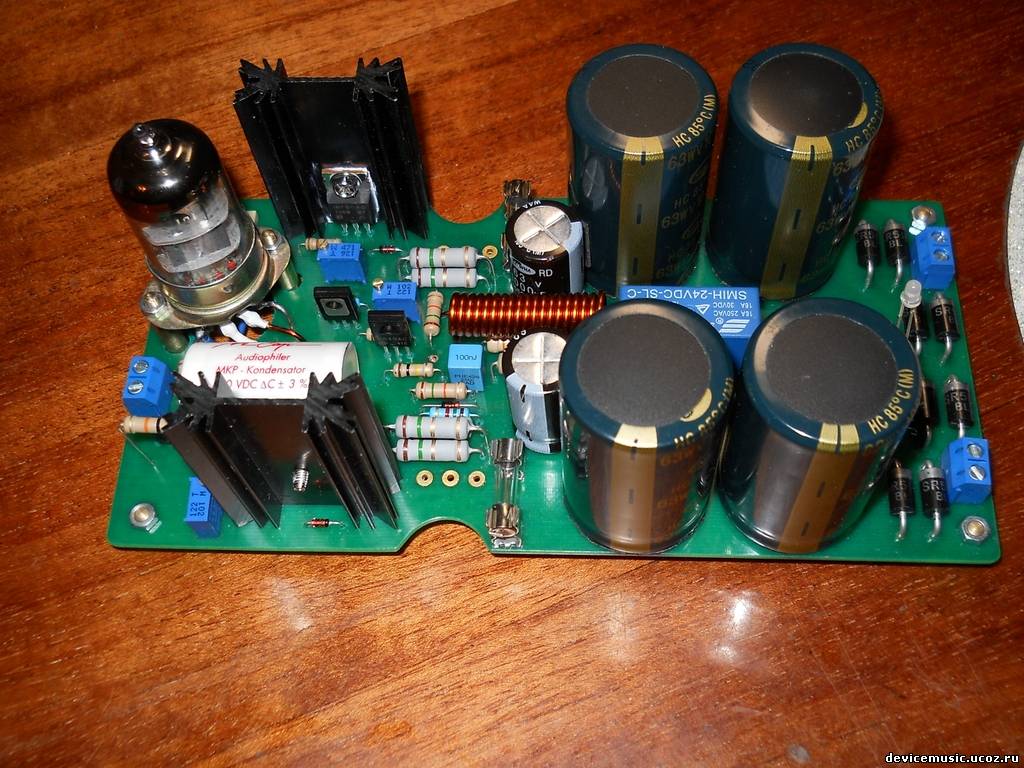

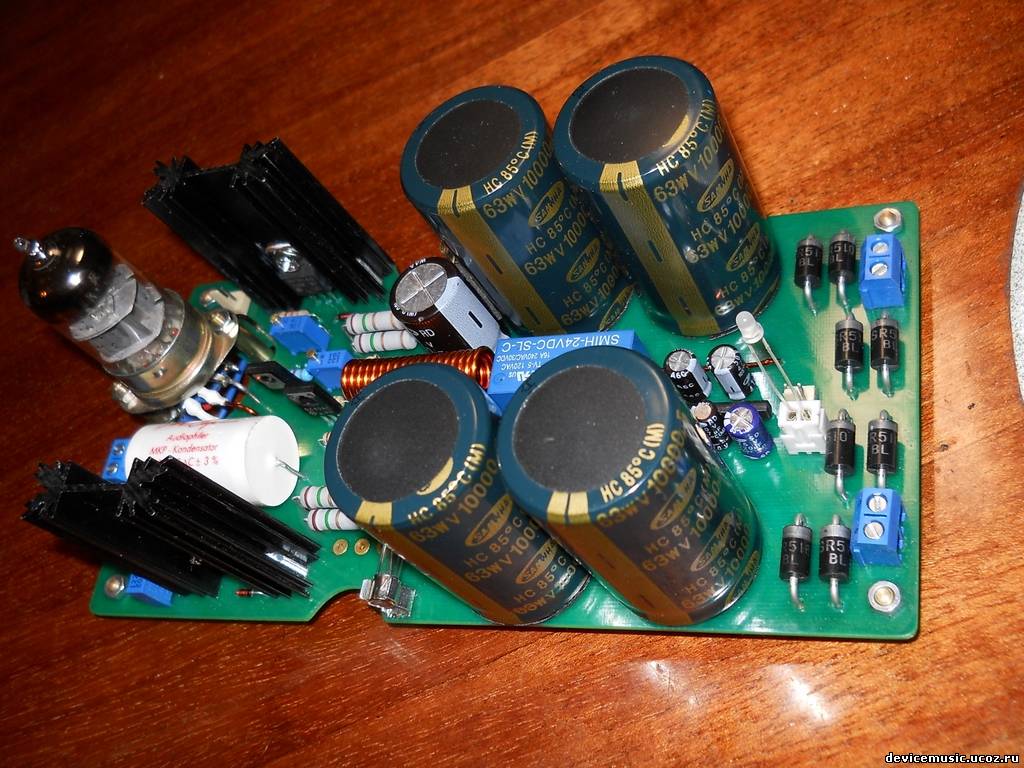

| Ветка затихла, видимо все втихую паяют платы, изредка всплывая на поверхность.  Засвечусь немного, вторая версия платы, видимо окончательная, пока без мощных транзисторов. Первая работала, но требовалось подвигать детали.
|
| |
|
|
| vdij | Дата: Среда, 02.05.2012, 15:57 | Сообщение # 251 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Плата по фирме +. Где делали? Выложите лайку ( если не коммерческая тайна  ). Релюшка софт-старт, или защита динов?
|
| |
|
|
| FIN | Дата: Среда, 02.05.2012, 16:11 | Сообщение # 252 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline

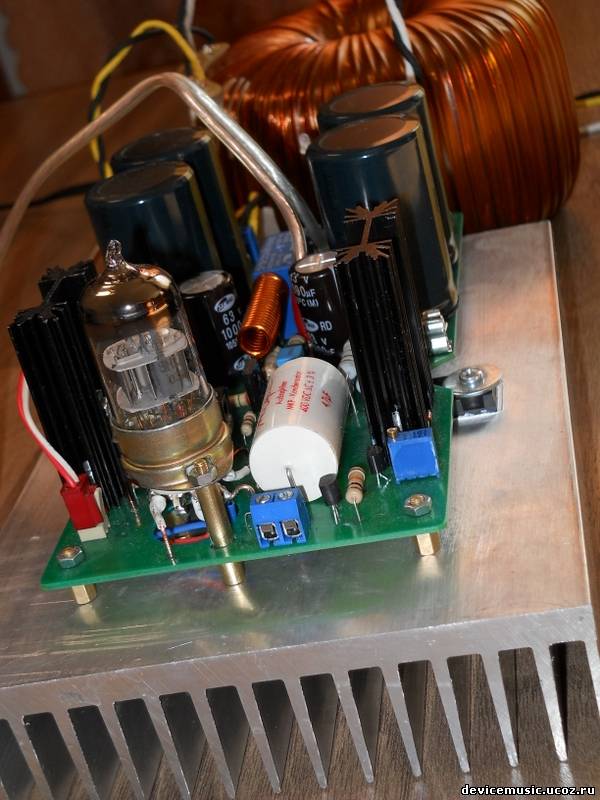

| Плату сам делал, лайка несколько страниц назад лежит ( в принципе почти аналогичная), на плате защита АС. Сейчас на радиаторе подключена +- 59В, всё выставилось нормально.
|
| |
|
|
| vdij | Дата: Среда, 02.05.2012, 16:42 | Сообщение # 253 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Т.е. радиатор у вас под платой? Не могу вспомнить откуда радиаторы, что у вас на фото . Гдето тоже у меня лежат. Помойму с каких то видиков?
|
| |
|
|
| FIN | Дата: Среда, 02.05.2012, 17:38 | Сообщение # 254 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Quote (vdij) Т.е. радиатор у вас под платой?
Тогда он там предполагался, теперь стоит на временном радиаторе, не знаю с какого видика
|
| |
|
|
| vdij | Дата: Среда, 02.05.2012, 18:09 | Сообщение # 255 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Неплохой вариант. Думаю можно поменьше, радиаторы двух каналов объединить в короб, и поставить обдув с управлением кулера по температуре радиаторов.
|
| |
|
|
