Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.

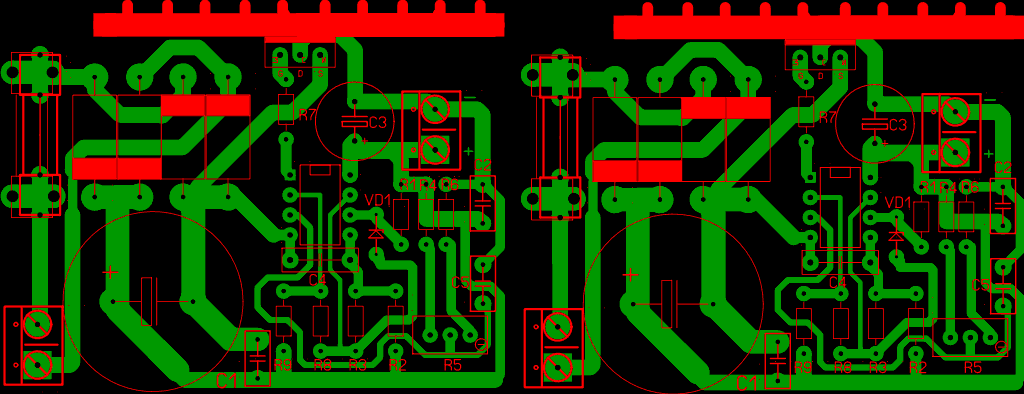

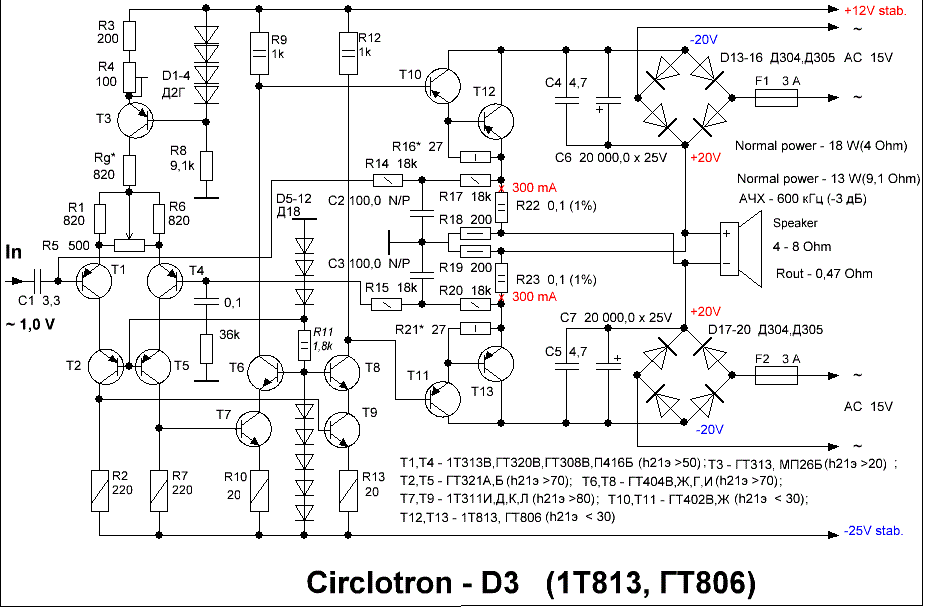

Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
|
|
| jpatay | Дата: Вторник, 06.11.2018, 21:39 | Сообщение # 1711 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата inkvizitor (  ) буде фрезерована з алюмінію сітка |
| |
|
|
| inkvizitor | Дата: Вторник, 06.11.2018, 22:21 | Сообщение # 1712 |
|
Полковник
Группа: Пользователи
Сообщений: 164
Статус: Offline
| Цитата jpatay ( ) Буде дуже добре, але треба, щоб було якомога більше отворів.
Можна майже будь який малюнок зробити
|
| |
|
|
| jpatay | Дата: Среда, 07.11.2018, 11:44 | Сообщение # 1713 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| С такой сеткой вместо верхней крышки ток покоя стабильный, термодатчик почти не срабатывает на токе покоя 200 мА. Супер!!!! Покручу ещё полдня, посмотрю как ведёт себя усилитель. И буду искать такую металлическую сетку.
|
| |
|
|
| jpatay | Дата: Среда, 07.11.2018, 15:59 | Сообщение # 1714 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Сделал щупы с толстого намоточного провода и поставил их вертикально на клеммы платы дли измерения тока покоя:
|
| |
|
|
| jpatay | Дата: Среда, 07.11.2018, 17:43 | Сообщение # 1715 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Иногда полезно пройтись по гаражам знакомых пенсионеров. Нашёл вот такую самоделку. Когда-то мужики из ничего делали вещи. Схема из журнала Радио №3, 68 г.- написано на приборе(расшифровали надпись).
Добавлено (08.11.2018, 20:43)
---------------------------------------------
По рекомендации Сергея поставил в коллектор Т2 820 Ом и заменил транзистор МП26Б (Т2) на ГТ313 с бетой -40.
Ток покоя стал очень стабильный в Д3. Установил ток покоя 300 мА, стоит мёртво. При увеличении мощности медленно уменьшается. Холодный усилитель стартует от 40 мА. При этом токе уже ступеньки нет.
Заменил в дифкаскаде ГТ320В ( бета-100) на ГТ313 с бетой - 60. Серво перестало работать, надо уменьшать резисторы в "серво" с 33 кОм до 15-18 кОм. Но должно быть ещё лучше.  Добавлено (09.11.2018, 19:02)
---------------------------------------------
Слушаю уже два канала. В дифкаскадах стоят ГТ313 с бетой - 60. Звучание - супер. Всё уже, эксперименты заканчиваю, схема уже отлажена.  Добавлено (09.11.2018, 19:08)
---------------------------------------------
P.S. Резисторы на 33 кОм вернул обратно, оказался один ГТ313 с утечкой. Добавлено (12.11.2018, 18:36)
---------------------------------------------
Звучание ухудшилось с 33 кОм и 470 мкФ в "серво". Поставил 18 кОм и 100 мкФ.
Усилитель очень чувствительный, попробую ещё уменьшить "чуйку", потом отпишусь.
Сообщение отредактировал jpatay - Четверг, 08.11.2018, 20:44 |
| |
|
|
| jpatay | Дата: Вторник, 13.11.2018, 11:58 | Сообщение # 1716 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Поставил подстроечник "нуля" R6 на 1 кОм. Чуйка усилителя существенно уменьшилась. Теперь РГ более плавно регулирует громкость. На К-Э Т2 падение - 4 В. Может надо попробовать 470 Ом? Ток покоя сейчас очень стабильный.
Попробую ещё стабы на полевиках в ВК. Планирую собрать ещё малогабаритный вариант "С3". Кондёры в плече поставлю по 10 000 мкф. Интересно появится фон или нет.
Сообщение отредактировал jpatay - Вторник, 13.11.2018, 14:23 |
| |
|
|
| pepe | Дата: Вторник, 13.11.2018, 23:22 | Сообщение # 1717 |
 Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Женя, у меня в БП стоят по 2шт 4700uF в плече - фона нет. Хотя, может ты на своей акустике и услышишь что-то.
С уважением,
Юрий.
|
| |
|
|
| jpatay | Дата: Среда, 14.11.2018, 10:41 | Сообщение # 1718 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата pepe ( ) может ты на своей акустике и услышишь что-то.
Добавлено (14.11.2018, 10:59)
---------------------------------------------
Юра, защита уже дважды спасла мою акустику. Первый раз измерял ток покоя, щупом коротнул, даже не понял как это получилось. Второй раз резистор 18 кОм в "серво" не туда запаял( снизу платы временно запаивал). На выход пошло 13 В. Включил усь, а звука нет.  Измерил перед защитой, а там - 13 В.
Сообщение отредактировал jpatay - Среда, 14.11.2018, 11:34 |
| |
|
|
| jpatay | Дата: Среда, 14.11.2018, 17:01 | Сообщение # 1719 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Купил металлическую решётку. Ячейка - 5х5 мм., перемычка - 2 мм. Покрасил))).
|
| |
|
|
| jpatay | Дата: Четверг, 15.11.2018, 13:34 | Сообщение # 1720 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Подобрал резисторы в дифкаскаде по наилучшему звучанию. Номиналы на схеме:
Сообщение отредактировал jpatay - Пятница, 16.11.2018, 12:26 |
| |
|
|
| pepe | Дата: Четверг, 15.11.2018, 19:23 | Сообщение # 1721 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Женя, это ещё раз доказывает, что защита в УНЧ жизненно необходима. И сама защита получилась простая и эффективно работающая. С такой решеткой с охлаждением проблем не будет. Главное - время от времени пылесосить.
Т10, Т11 у тебя сейчас 402-е, 321-х не нашёл с маленькой бэтой?
С уважением,
Юрий.
Сообщение отредактировал pepe - Четверг, 15.11.2018, 19:24 |
| |
|
|
| jpatay | Дата: Четверг, 15.11.2018, 21:06 | Сообщение # 1722 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата pepe ( ) Т10, Т11 у тебя сейчас 402-е, 321-х не нашёл с маленькой бэтой?
Уже ток покоя настроен и верхняя крышка закрыта. Слушаю на 8 Ом акустике, на ней звук лучше, чем на 4 Омной.
Звук очень детальный, каши - нет. Все свои записи слушаю по новому и в них услышал новые звуки, которых раньше не было слышно. Даже не верится, что такое может быть.
Сообщение отредактировал jpatay - Пятница, 16.11.2018, 10:46 |
| |
|
|
| shiric1951 | Дата: Четверг, 22.11.2018, 13:14 | Сообщение # 1723 |
 Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| $IMAGE1$$IMAGE1$Всем привет! $IMAGE1$ Добавлено (22.11.2018, 13:28)
---------------------------------------------
хотел вставить пару разных фот,но почему-то вставляется одна и та же.Плюнул.
Сообщение отредактировал shiric1951 - Четверг, 22.11.2018, 13:26 |
| |
|
|
| jpatay | Дата: Четверг, 22.11.2018, 13:32 | Сообщение # 1724 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Вставьте одну фотку и напишите комментарий. Потом по новой в следующем сообщении вставьте вторую фотку.
""$IMAGE1$$IMAGE1$"" - а это удалите в правке.
Сообщение отредактировал jpatay - Четверг, 22.11.2018, 13:35 |
| |
|
|
| shiric1951 | Дата: Четверг, 22.11.2018, 14:02 | Сообщение # 1725 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
|
Утоптал в корпус от ВВК,слушаю, проверяю на термостойкость.
Пока всё нравится. Термостабильность железная. Звучание впечатляет.
Уже подряд прослушал три диска и выключать неохота.Это о многом говорит.
|
| |
|
|
|
