Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
|
|
| jpatay | Дата: Воскресенье, 25.11.2018, 15:31 | Сообщение # 1741 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата limixserega (  ) Тут мнения разошлись по поводу звучания С3 и Д3.
Есть ещё различия. Об этом писалось в этой теме.
|
| |
|
|
| shiric1951 | Дата: Понедельник, 26.11.2018, 01:05 | Сообщение # 1742 |
 Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата limixserega ( ) Это Валера из Минска. Я в командировке в Конго.
Цитата limixserega ( ) Тут мнения разошлись по поводу звучания С3 и Д3. придется собирать два варианта. У меня же готовились два корпуса под 25 ватный.
существенная.Пока мне больше нравится С3.Но,возможно,это просто эффект новизны. Звучат они действительно по разному. Ger-25
звучит мягко, все голоса и инструменты как бы в глубине сцены, а С3, наоборот,всё на переднем плане. Очень всё отчётливо и подвижно.
Валерий ,советовать трудно,надо всё слушать.Доделывай ,что надумал ,а там будет видно.

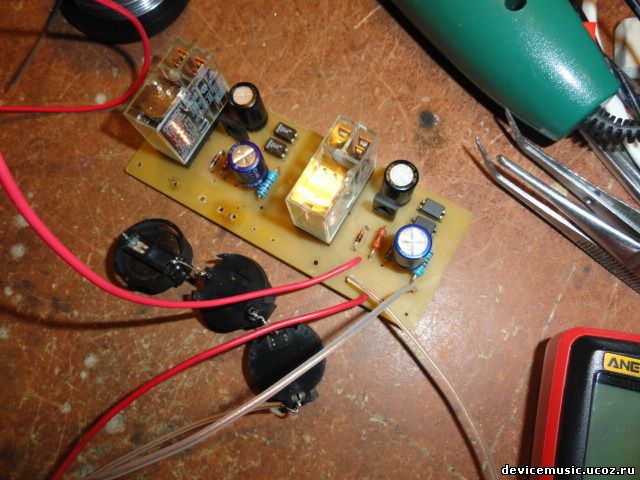

Цитата jpatay ( ) Выкладываю ЛЕЙку:
В одном канале Cosmo 1010 ,а в другом-РС123.Резисторы-5.1 к,13к, 47к. Реле на 12в.
|
| |
|
|
| jpatay | Дата: Понедельник, 26.11.2018, 11:17 | Сообщение # 1743 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата shiric1951 ( ) но выключается толькоот9 в (Три таблетки по 3 в).
Добавлено (26.11.2018, 12:01)
---------------------------------------------
Там надо 33 кОм и подобрать так, чтобы реле только начинало срабатывать. Потом уменьшать 5,1 кОм до отпускания реле при 4 Вольтах.
Сообщение отредактировал jpatay - Понедельник, 26.11.2018, 12:04 |
| |
|
|
| shiric1951 | Дата: Понедельник, 26.11.2018, 12:08 | Сообщение # 1744 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) Неполярники на сколько мкФ на входе стоят? Поставьте вместо их керамику на 10 мкФ. Непонятно , где стоит 13 кОм?
и не разглядел правильно номинал. Запаял на 33к и стал почувствительней.Отключается от 2х батареек (от 1 нет).
Можно ,конечно,более точно найти порог отключения,но и так понятно.
|
| |
|
|
| jpatay | Дата: Понедельник, 26.11.2018, 12:16 | Сообщение # 1745 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата shiric1951 ( ) Отключается от 2х батареек (от 1 нет).
Меняли полярность батареек? Отпускает реле при изменении полярности?
Сообщение отредактировал jpatay - Понедельник, 26.11.2018, 12:19 |
| |
|
|
| shiric1951 | Дата: Понедельник, 26.11.2018, 12:50 | Сообщение # 1746 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) Меняли полярность батареек? Отпускает реле при изменении полярности?
Порог получился 4,55 в и при смене полярности-4,65 в. Снова включается при снижении
напряжения до 4,32 в. Срабатывание чёткое - реле OMROM G2R-2A на 12в.
|
| |
|
|
| jpatay | Дата: Понедельник, 26.11.2018, 13:14 | Сообщение # 1747 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата shiric1951 ( ) Порог получился 4,55 в
Б-Э 1Т813 зашунтированы резисторами 36 Ом?
Т12, Т13 в дифкаскаде ставили? Или только Т1,Т2 и Т3.
Сообщение отредактировал jpatay - Понедельник, 26.11.2018, 13:16 |
| |
|
|
| shiric1951 | Дата: Понедельник, 26.11.2018, 13:28 | Сообщение # 1748 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) Б-Э 1Т813 зашунтированы резисторами 36 Ом?Т12, Т13 в дифкаскаде ставили? Или только Т1,Т2 и Т3.
Второй канал защиты получился более чувствительным. Оптроны 1010. Откл.-3,8в, а снова включается - 3,2 в.
Сообщение отредактировал shiric1951 - Понедельник, 26.11.2018, 13:29 |
| |
|
|
| jpatay | Дата: Понедельник, 26.11.2018, 17:23 | Сообщение # 1749 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата shiric1951 ( ) Схема С3 первоначальная,
Акустика Sonido 8-ми Омная?
|
| |
|
|
| shiric1951 | Дата: Понедельник, 26.11.2018, 18:35 | Сообщение # 1750 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) Акустика Sonido 8-ми Омная?
Цитата jpatay ( ) Это - вариант "С".
В принципе, звучание устраивает,оставлю как есть. Этот
подбор германиевых транзисторов уже достал! Изготовлю переднюю панель и защиту
и на этом пока успокоюсь.
|
| |
|
|
| jpatay | Дата: Вторник, 27.11.2018, 09:35 | Сообщение # 1751 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата shiric1951 ( ) и на этом пока успокоюсь.
В циркле главное ещё правильно акустику подключить, чтобы колонки не получились в противофазе.
На схеме (на динамике) указан виртуальный "+", вот по нему и нужно ориентироваться.
Сообщение отредактировал jpatay - Вторник, 27.11.2018, 10:36 |
| |
|
|
| shiric1951 | Дата: Вторник, 27.11.2018, 12:45 | Сообщение # 1752 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) В циркле главное ещё правильно акустику подключить, чтобы колонки не получились в противофазе.На схеме (на динамике) указан виртуальный "+", вот по нему и нужно ориентироваться.
включении звук разъезжается по колонкам.При фазном- солист всегда в центре.
Поигрался вчера с транзисторными оптопарами,которые нашёл у себя. С некоторыми
-порог отключения получился 3,4 в.
Сообщение отредактировал shiric1951 - Вторник, 27.11.2018, 12:45 |
| |
|
|
| jpatay | Дата: Вторник, 27.11.2018, 13:15 | Сообщение # 1753 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата shiric1951 ( ) порог отключения получился 3,4 в.
Сообщение отредактировал jpatay - Вторник, 27.11.2018, 13:16 |
| |
|
|
| limixserega | Дата: Пятница, 30.11.2018, 19:09 | Сообщение # 1754 |
 Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Так что, в китайских ПП был косяк? Приветствую! Добавлено (30.11.2018, 19:18)
---------------------------------------------
У меня есть такие 2шт. Евгений прислал. Да, надо домой, паять. Тут много свободного времени, а паяльника нет.
|
| |
|
|
| jpatay | Дата: Пятница, 30.11.2018, 20:10 | Сообщение # 1755 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата limixserega ( ) У меня есть такие 2шт.
|
| |
|
|
|
