Цирклотроны на германиевых транзисторах. Тема 1.
_Svjatoslav_Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Репутация: 23
Статус: Offline
В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК,  с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.

Настройка:
(Объединённая  цитата сообщений 662 и  664,  с небольшими  правками)

1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки"  синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.

9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый   ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором  амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается.   Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.

Важно:
После проверки и настройки токов и напряжений  предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.


Схемы, и рисунок печатной платы  в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.



Ссылка на тему обсуждения в Клубе DiyAudio :

http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
Прикрепления: 0634821.jpg (111.8 Kb) · 3329521.jpg (119.6 Kb) · 4221718.gif (128.6 Kb)

shiric1951Дата: Суббота, 01.12.2018, 12:03 | Сообщение # 1756
Генерал-майор
Группа: Пользователи
Сообщений: 285
Репутация: 4
Статус: Offline
Цитата limixserega ()
Так что, в китайских ПП был косяк? Приветствую!
Валерий,приветствую! Косяк на тех платах легко исправляется,а я подразумевал,что на этой плате,
где у меня вылетел 1т813, ещё что-то сгорело.
jpatay
Евгений, подскажи пож-ста, почему номинал резисторов R15,R18 на плате С3 выбран 36 Ом и ,собственно,для чего он нужен ?

jpatayДата: Суббота, 01.12.2018, 14:03 | Сообщение # 1757
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата shiric1951 ()
почему номинал резисторов R15,R18 на плате С3 выбран 36 Ом и ,собственно,для чего он нужен ?
R11 и R13 увеличили до 4,7 кОм. Ток стал меньше в плюсовом плече драйвера. Сейчас больше нагружено минусовое плечо, которое в основном и раскачивает ВК. Транзисторы драйвера теперь стали меньше греться. 36 Ом служит для защиты базы 1Т813 и повышения надёжности работы ВК.  Я ставил 91 Ом, тоже неплохо.
В дифкаскаде надо, чтобы транзюки Т1 и Т3 были с бэтой больше - 100, тогда можно и 36 Ом в ВК ставить.


Сообщение отредактировал jpatay - Суббота, 01.12.2018, 14:04

shiric1951Дата: Суббота, 01.12.2018, 15:21 | Сообщение # 1758
Генерал-майор
Группа: Пользователи
Сообщений: 285
Репутация: 4
Статус: Offline
Цитата jpatay ()
36 Ом служит для защиты базы 1Т813 и повышения надёжности работы ВК.  Я ставил 91 Ом, тоже неплохо.
Спасибо,понятно.Попробовал на 120 Ом. Ток покоя упал резко снизился.
Накрутил до 350 ма, всё в норме,но показалось,термостабильность ухудшилась. Это в моей
схеме С.

jpatayДата: Суббота, 01.12.2018, 16:48 | Сообщение # 1759
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата shiric1951 ()
Попробовал на 120 Ом. Ток покоя упал резко снизился.
Надо ещё R11 и R13 увеличить до 4,7 кОм.

Пробуйте, если что, всегда можно перейти на первоначальный вариант. Интересно какой вариант вам больше понравится?

Защиту поставили? Или другую будете собирать?


Сообщение отредактировал jpatay - Суббота, 01.12.2018, 16:53

limixseregaДата: Суббота, 01.12.2018, 17:26 | Сообщение # 1760
Сержант
Группа: Пользователи
Сообщений: 39
Репутация: 4
Статус: Offline
Не могу вставить фото в профиль. Пробовал разные варианты. Хакера приглашал. На выходе= 0.

jpatayДата: Суббота, 01.12.2018, 20:05 | Сообщение # 1761
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата limixserega ()
Не могу вставить фото в профиль.
Валера, я вот попробовал вставить бабочку, получилось... shades

jpatayДата: Суббота, 01.12.2018, 20:15 | Сообщение # 1762
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Нажал мышкой кружок - "Я не робот", появилась "зелёная птичка". И потом - сохранить. biggrin

Прикрепления: 1224541.png (35.6 Kb)

limixseregaДата: Понедельник, 03.12.2018, 15:31 | Сообщение # 1763
Сержант
Группа: Пользователи
Сообщений: 39
Репутация: 4
Статус: Offline
Женя, кружок крутится всё время, птичка не появляется.

jpatayДата: Понедельник, 03.12.2018, 16:33 | Сообщение # 1764
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата limixserega ()
птичка не появляется.
Африка, ничего не поделаешь... biggrin

shiric1951Дата: Четверг, 06.12.2018, 00:09 | Сообщение # 1765
Генерал-майор
Группа: Пользователи
Сообщений: 285
Репутация: 4
Статус: Offline

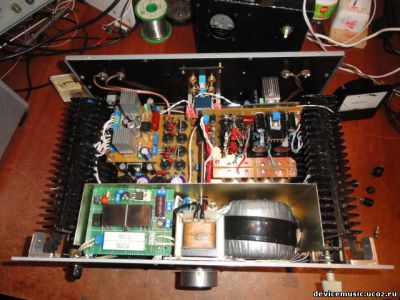

Немного поборолся с фоном.Максимально (насколько возможно),удалил плату правого канала от своего силовика,
поставил экран.В результате - практически полное подавление фона.
Прикрепления: 1466517.jpg (71.2 Kb)

shiric1951Дата: Четверг, 06.12.2018, 00:10 | Сообщение # 1766
Генерал-майор
Группа: Пользователи
Сообщений: 285
Репутация: 4
Статус: Offline

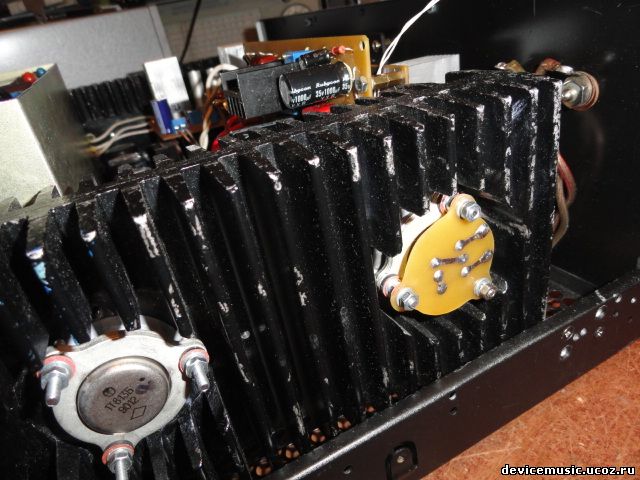

Устройство датчика
Прикрепления: 6894957.jpg (64.8 Kb)

jpatayДата: Четверг, 06.12.2018, 10:56 | Сообщение # 1767
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата shiric1951 ()
Устройство датчика
Интересное решение. Это заводские платки? Там стоят 3 диода?
Ну а защиту поставили?

shiric1951Дата: Четверг, 06.12.2018, 11:44 | Сообщение # 1768
Генерал-майор
Группа: Пользователи
Сообщений: 285
Репутация: 4
Статус: Offline
Цитата jpatay ()
Интересное решение. Это заводские платки? Там стоят 3 диода?
3 диода Д2Д. Платки самодельные.
Цитата jpatay ()
Ну а защиту поставили?
Нет.пока не поставил. Надо переделать ваши платы под клеммы.

jpatayДата: Четверг, 06.12.2018, 12:12 | Сообщение # 1769
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата shiric1951 ()
Платки самодельные.
Это же надо так красиво обточить их))) up

Цитата shiric1951 ()
Надо переделать ваши платы под клеммы.
А влезут, чтобы прямо на клеммы поставить?

jpatayДата: Вторник, 11.12.2018, 12:26 | Сообщение # 1770
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline

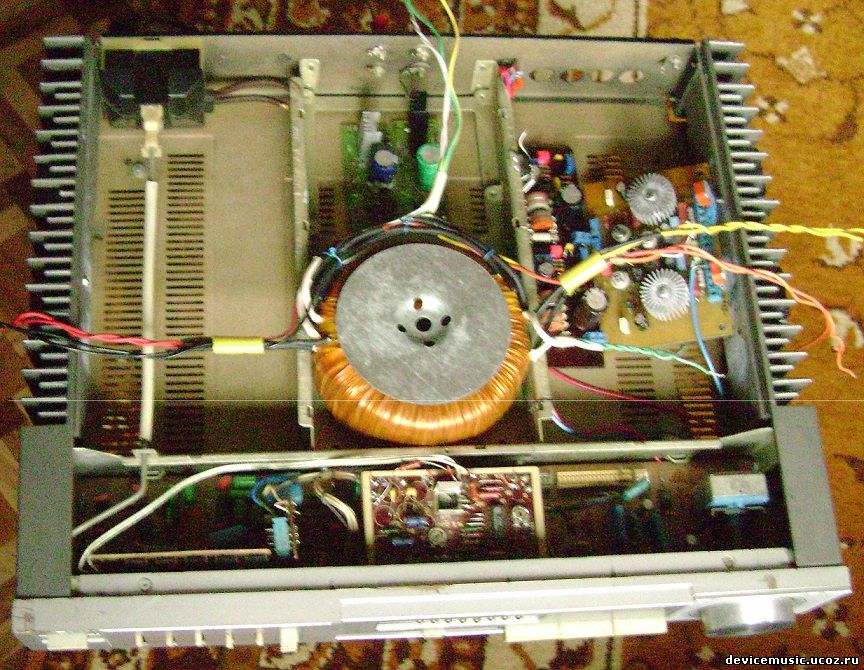

Не спеша, и слушая вариант "Д3", собираю в корпусе от Амфитона вариант "С3" на 1Т910АД. Питание на ВК будет стабилизированным на полевиках. На один канал стаб уже настроил. На входе стаба - 20 В, на выходе регулируется до 17 В, можно и меньше...

Тор как раз влез в корпус и по высоте. Переднюю панель корпуса буду переделывать. Оставлю только РГ и кнопку 220 В со светодиодом. shades

Прикрепления: 4360550.jpg (162.3 Kb)


Сообщение отредактировал jpatay - Вторник, 11.12.2018, 12:27
