Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
|
|
| pepe | Дата: Понедельник, 06.08.2018, 18:31 | Сообщение # 1201 |
 Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline

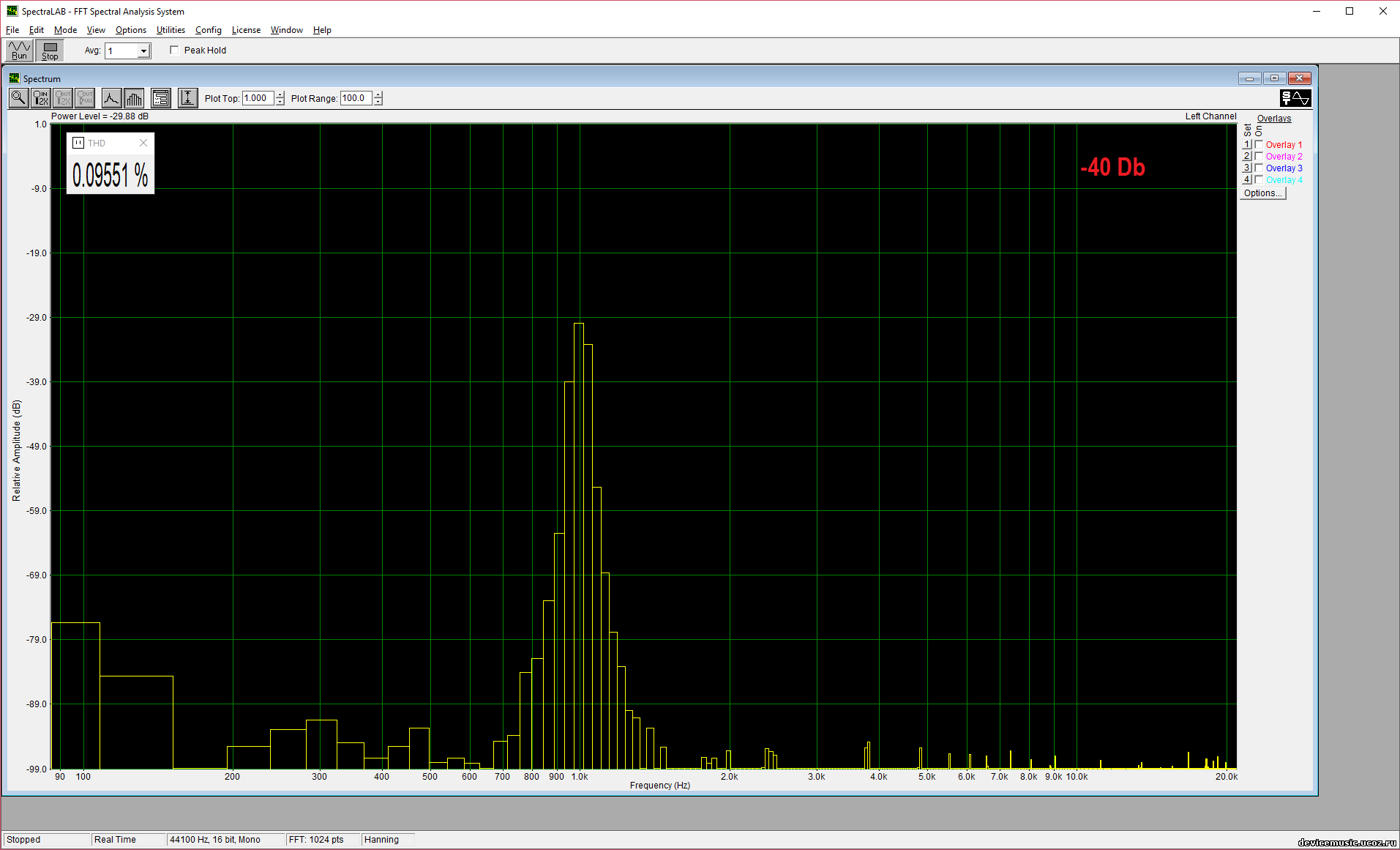

| Откопал сегодня свой недоделаный генератор на AD9850 и немного прогнал спектрой вариант Д с ГТ905А-ГТ806 на выходе. Собственные гармоники генератора не измерял, у него на выходе пока ни регулятора уровня, ни повторителя нет. Уровень громкости регулировался никитинским релейным РГ.

С уважением,
Юрий.
Сообщение отредактировал pepe - Понедельник, 06.08.2018, 18:51 |
| |
|
|
| jpatay | Дата: Понедельник, 06.08.2018, 19:24 | Сообщение # 1202 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата pepe (  ) Собственные гармоники генератора не измерял,

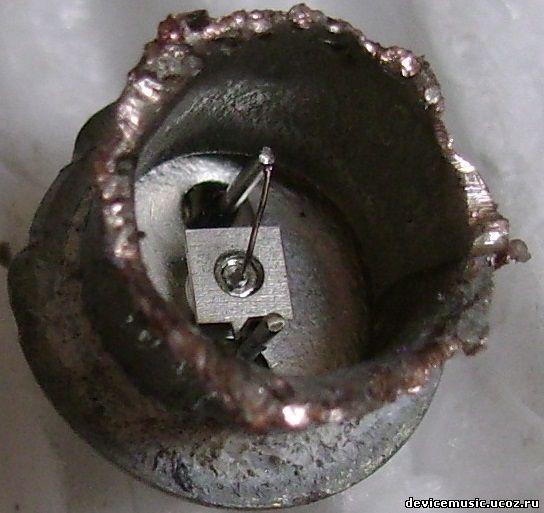

Сфоткал ГТ402И. Внутренности ГТ321 показались более внушительными.
Сообщение отредактировал jpatay - Понедельник, 06.08.2018, 19:47 |
| |
|
|
| pepe | Дата: Понедельник, 06.08.2018, 19:48 | Сообщение # 1203 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Женя, генератору для начала надо сделать хороший широкополосный повторитель и собрать всё это "счастье" в корпус. А то сегодня на столе было ужас-ужас.
С уважением,
Юрий.
|
| |
|
|
| jpatay | Дата: Понедельник, 06.08.2018, 19:50 | Сообщение # 1204 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Генератор аналоговый? Типа моста Вина? Или на микроконтроллере?
|
| |
|
|
| inkvizitor | Дата: Вторник, 07.08.2018, 00:43 | Сообщение # 1205 |
|
Полковник
Группа: Пользователи
Сообщений: 164
Статус: Offline
| Для спектра лаб зовнішній генератор не потрібен
там свій досить непоганий
Сообщение отредактировал inkvizitor - Вторник, 07.08.2018, 09:17 |
| |
|
|
| jpatay | Дата: Вторник, 07.08.2018, 09:16 | Сообщение # 1206 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата inkvizitor ( ) Для спектра лад зовнішній генератор не потрібентам свій досить непоганий
Для двухтактов с средней точкой всё будет ОК, а вот для цирклотрона может быть кирдык.
Может на входе надо ставить ещё один кондёр 2,2 мкФ на "землю", чтобы развязать "земли"? Хрен его знает...
Вот что люди пишут:
"Хочу добавить что при измерении с помощью зв карты например УНЧ образуется земляная петля существенно искажая результаты измерения .
Без дифференциального входа усилителя или звуковой карты, или гальваноразвязки между входом и выходом звуковой карты - земляная петля не разрывается никак. В принципе.
Что бы избегать ее появления нужно использовать балансные входа выхода если они есть на звуковой карте . Например подавать сигнал на вход УНЧ с балансного выхода не использую землю. Такое возможно если у вас есть зв карта Juli@.
Второе это возможность использовать вх делитель при этом одинаково делится как полезный сигнал, так и разница потенциалов земель. Для не мало шумных измерений способ годится."
Добавлено (07.08.2018, 09:25)
---------------------------------------------
Кто посоветует несложную прогу для измерения спектра гармоник?
Может Спектралаб попробовать?
Здесь всё хорошо написано по ней, но применительно для корректора:
http://igel.3nx.ru/viewtopic.php?t=11879
Сообщение отредактировал jpatay - Вторник, 07.08.2018, 09:27 |
| |
|
|
| inkvizitor | Дата: Вторник, 07.08.2018, 09:25 | Сообщение # 1207 |
|
Полковник
Группа: Пользователи
Сообщений: 164
Статус: Offline
| Цитата jpatay ( ) Здесь другая проблема. В цирклотроне на выходе нет общего провода. А в компе вход и выход соединёны с "землёй".
Найкращий варіант мабуть буде тренсформатор для вимірювань
Або операційники тиму SSM
У мене в звуковій карті є балансний вхід для мікрофону точно, можливо і лінійний є
|
| |
|
|
| jpatay | Дата: Вторник, 07.08.2018, 09:49 | Сообщение # 1208 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline

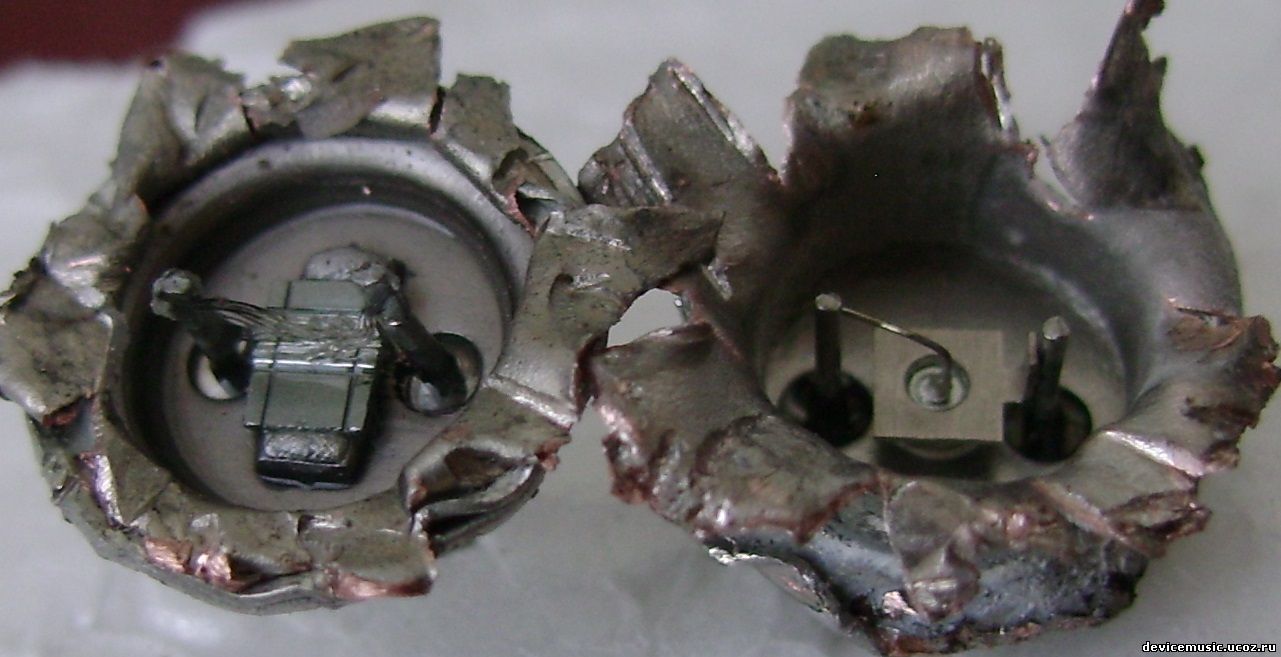

| Сфоткал вместе ГТ321 и ГТ402 для наглядности:
Слева ГТ321А.
Сообщение отредактировал jpatay - Вторник, 07.08.2018, 09:50 |
| |
|
|
| inkvizitor | Дата: Вторник, 07.08.2018, 10:16 | Сообщение # 1209 |
|
Полковник
Группа: Пользователи
Сообщений: 164
Статус: Offline
| Цитата jpatay ( ) Кто посоветует несложную прогу для измерения спектра гармоник?Может Спектралаб попробовать?
Я ще користуюсь RMAA
Спектралаб зручний для вимірювань в режимі реального часу, можна підбирати режими роботи каскадів
і при цьому спостерігаючи спектри сигналу
|
| |
|
|
| jpatay | Дата: Вторник, 07.08.2018, 11:08 | Сообщение # 1210 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата inkvizitor ( ) Спектралаб - це вже стандарт.
|
| |
|
|
| inkvizitor | Дата: Вторник, 07.08.2018, 12:05 | Сообщение # 1211 |
|
Полковник
Группа: Пользователи
Сообщений: 164
Статус: Offline
| Цитата jpatay ( ) Без дифференциального входа усилителя или звуковой карты, или гальваноразвязки между входом и выходом звуковой карты - земляная петля не разрывается никак. В принципе.Что бы избегать ее появления нужно использовать балансные входа выхода если они есть на звуковой карте . Например подавать сигнал на вход УНЧ с балансного выхода не использую землю. Такое возможно если у вас есть зв карта Juli@.
Juli@ в мене також є в колекцїї, можна спробувати її для вимірювань
Там є і дифиренціальний вхід
|
| |
|
|
| jpatay | Дата: Вторник, 07.08.2018, 14:05 | Сообщение # 1212 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline

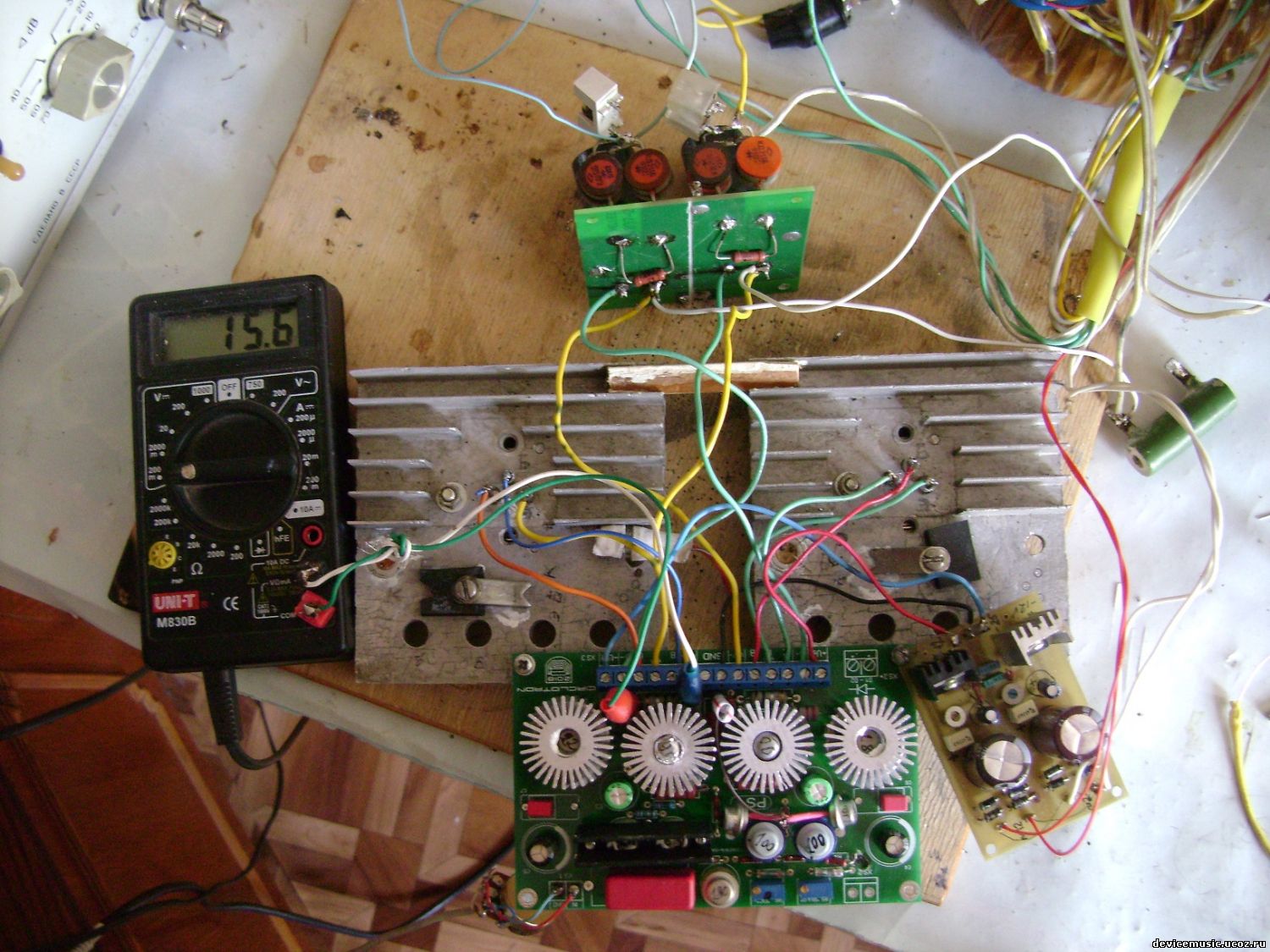

| Поставил ГТ321А с бетой 22 и 28, на предвыход, слушаю уже полчаса. Звук классный. АЧХ такая же - 1 мГц (-3 дБ). Ток покоя - 156 мА.
Радиаторы на ГТ321 греются меньше, чем на Т4, Т6. Есть надежда, что ГТ321 выдержат. Температура в комнате 27 градусов, жарковато.
Позже надо будет снять видео.
Сообщение отредактировал jpatay - Вторник, 07.08.2018, 14:36 |
| |
|
|
| pepe | Дата: Вторник, 07.08.2018, 16:42 | Сообщение # 1213 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Цитата jpatay ( ) Генератор аналоговый? Типа моста Вина? Или на микроконтроллере?
Женя, генератор на DDS синтезаторе AD9850. АД-шка управляется микроконтроллером. Синус с неё достаточно красивый, значительно лучше чем с MAX038.
Прикупил себе ГТ321А. Из 40 штук только 3 пары с бэтой 33/34, 43/45, 47/48. У половины бета больше 100, остальные 70-80. А в справочнике для ГТ321А бэта до 60, но при токе коллектора в 0,5А.
С уважением,
Юрий.
|
| |
|
|
| jpatay | Дата: Вторник, 07.08.2018, 16:45 | Сообщение # 1214 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата pepe ( ) Из 40 штук только 3 пары с бэтой 33/34, 43/45, 47/48.
Добавлено (07.08.2018, 16:48)
---------------------------------------------
Юра, может спектролаб освоить? Но я не люблю в программах ковыряться, да и времени особо нет. Может попробуешь? Звуковуха в компе хорошая?
http://igel.3nx.ru/viewtopic.php?t=11879
Добавлено (07.08.2018, 17:53)
---------------------------------------------
Поставил на радитор всего один диод Д2 с плоскими выводами, а другой на плате. Всего два диода и резистор 3 кОм.
Сейчас ток покоя стабильный. Диод лежит рядом с транзистором ГТ806.
Пробовал на холодном усилителе быстро увеличивать ток покоя до 300 мА. Устанавливается нормально, но потом плавно начинает расти и уходит вразнос. Надо сначала прогревать усилитель и одновременно подстраивать ток покоя.
Юра, ставь ГТ321 вместо ВС556 и на предвыход, будет хорошо. Ну и ищи 1Т311И в драйвер.
До чего же звук приятный, слушаю 2 часа не надоедает. Бас бархатный. Cлушаю сейчас Yello, полный пипец.
Блин и Led.Zeppelin зазвучал достойно, не смотря на свою старость.
Ток покоя на средней мощности стабильный 150 мА.
Все усилители с ОООС в мусорку, однозначно!!!!
Сообщение отредактировал jpatay - Вторник, 07.08.2018, 18:16 |
| |
|
|
| pepe | Дата: Вторник, 07.08.2018, 19:53 | Сообщение # 1215 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Женя, звук в компе на матери и этим всё сказано. Ещё Tremor стоИт, но он работает только на выход. А свободных денег на нормальную внешнюю звуковушку пока нет. Я ж безработный, а ещё и разборки с миграционной службой из-за дебилки паспортистки.
Спектру освоить - ничего сложного. Я ей пользовался в основном для настройки акустики. Иногда для общего развития и УНЧ глянуть.
Предполагаю, что бэту 321-х надо на большем токе, чем тот, на котором измеряет китайская мерялка. В справочнике указана бэта при 0,5А.
С уважением,
Юрий.
|
| |
|
|
|
