Цирклотроны на германиевых транзисторах. Тема 1.
_Svjatoslav_Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Репутация: 23
Статус: Offline
В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК,  с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.

Настройка:
(Объединённая  цитата сообщений 662 и  664,  с небольшими  правками)

1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки"  синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.

9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый   ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором  амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается.   Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.

Важно:
После проверки и настройки токов и напряжений  предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.


Схемы, и рисунок печатной платы  в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.



Ссылка на тему обсуждения в Клубе DiyAudio :

http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
Прикрепления: 0634821.jpg (111.8 Kb) · 3329521.jpg (119.6 Kb) · 4221718.gif (128.6 Kb)

shiric1951Дата: Среда, 08.08.2018, 12:30 | Сообщение # 1231
Генерал-майор
Группа: Пользователи
Сообщений: 285
Репутация: 4
Статус: Offline
Цитата jpatay ()
Александр, ставьте Т1 и Т3 - ГТ321 с бетой 90-120, и не парьтесь. Зачем Вам эти сборки?
Да я бы не парился,но нет гт321 с нужной бэтой.
Но,с другой стороны, звучат они (на TQWT с 4а-28) очень недурственно.
Пока оставлю так. Намотаю второй тор и соберу в корпус. А в готовом
корпусе с блоками питания,оконечные платы перекинуть недолго.
Всем успехов в нелёгком деле усилителестроения up

jpatayДата: Среда, 08.08.2018, 12:53 | Сообщение # 1232
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата shiric1951 ()
Пока оставлю так.
Можно оставить и так. А в сборках пары подобраны? Тогда хорошо бы ещё поставить в драйвер 1Т311И, если найдёте.

Добавлено (08.08.2018, 13:32)
---------------------------------------------

Цитата shiric1951 ()
Всем успехов в нелёгком деле усилителестроения
Cпасибо!!! Вам тоже желаю продвинуться в цирклостроении. v

guzikovvaДата: Среда, 08.08.2018, 13:54 | Сообщение # 1233
Полковник
Группа: Пользователи
Сообщений: 157
Репутация: 10
Статус: Offline
Интересную инфу сегодня нашел - оказывается и такое было
Прикрепления: 1258446155_2106.pdf (299.3 Kb)

jpatayДата: Среда, 08.08.2018, 14:01 | Сообщение # 1234
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата guzikovva ()
Интересную инфу сегодня нашел
Что-то похожее мы уже здесь обсасывали начиная с сообщения - 6.
http://devicemusic.ucoz.ru/forum/6-47-1


Сообщение отредактировал jpatay - Среда, 08.08.2018, 17:56

shiric1951Дата: Среда, 08.08.2018, 14:31 | Сообщение # 1235
Генерал-майор
Группа: Пользователи
Сообщений: 285
Репутация: 4
Статус: Offline
Цитата jpatay ()
. А в сборках пары подобраны?
Да.Из 4х,входящих в сборку, два с более-менее близкими характеристиками. Измерял усиление
при Ik=10 ma (5v). Если на приклеить радиатор,то и на выход пойдёт.

jpatayДата: Среда, 08.08.2018, 15:37 | Сообщение # 1236
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата shiric1951 ()
Если на приклеить радиатор,то и на выход пойдёт.
Да, тоже думал над этим. Они до 700 мА тянут и пол Ватта.
Но на выход надо с очень малой бетой 10-30.


Сообщение отредактировал jpatay - Среда, 08.08.2018, 15:40

pepeДата: Среда, 08.08.2018, 16:22 | Сообщение # 1237
Генерал-майор
Группа: Пользователи
Сообщений: 346
Репутация: 22
Статус: Offline
Цитата valguz65 ()
Юра. Такую звуковуху примешь? Всё равно без дела лежит..


Валера, спасибо за предложение, но откажусь. У самого валяется лайв, но на компе стоит десятка. И на матери нет свободного РСI, зато свободных PCI-express хоть отбавляй. Может немного пораспродам свой хлам и тогда куплю какую-нибудь эму.


С уважением,
Юрий.

_Svjatoslav_Дата: Среда, 08.08.2018, 21:07 | Сообщение # 1238
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Репутация: 23
Статус: Offline
Цитата guzikovva ()
Интересную инфу сегодня нашел - оказывается и такое было
Спасибо, такой статьи не видел.

valguz65Дата: Четверг, 09.08.2018, 02:07 | Сообщение # 1239
Подполковник
Группа: Пользователи
Сообщений: 132
Репутация: 10
Статус: Offline

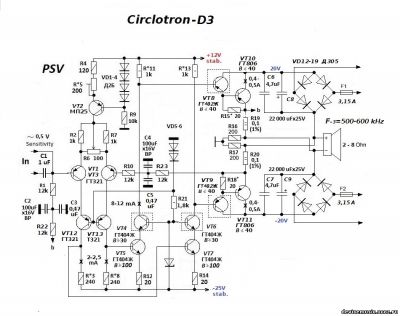

Решил переделать свой D2 в  D3.  Прошу Женю или Сергея просмотреть схему с моими транзисторами всё ли приемлимо.

Так же вопрос - D5-D6 можно ли заменить стабилитроном?
ГТ321 у меня всего 8 штук ... поэтому нарисовал их как VT1.VT3.VT12.VT13.
ГТ404 и ГТ402 хватит для остальных позиций...так как ГТ311 нет

Пойдёт ли такая компоновка и правильны ли беты?
Спасибо.
Прикрепления: 2273033.jpg (112.6 Kb)


Сообщение отредактировал valguz65 - Четверг, 09.08.2018, 02:15

_Svjatoslav_Дата: Четверг, 09.08.2018, 07:29 | Сообщение # 1240
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Репутация: 23
Статус: Offline
Замена на стабилитрон возможна, если два диода этой цепи могут держать её рабочий ток.
Переход на диоды связан не только с "зачисткой" остатков кремния в схеме, но и с желанием снизить энергопотребление, снизить нагрев деталей на плате.
Диоды в этом плане экономичнее стабилитронов,  рабочие токи их не ограничены "коридором" тока стабилизации.

Места VT12,VT13 как раз для  ГТ321. Особенно, если они из чуть более высоковольтной серии: А, Б, В.
В качестве    VT1,VT3 желательно всё же поставить транзисторы с минимальной ёмкостью переходов, если источник сигнала не сверхнизкоомный.
Список возможных кандидатов на эти места большой, есть из чего выбрать, при необходимости.

Если бета соответствует, то можно и ГТ404Ж взамен ГТ311. Пока не найдутся подходящие  311-е.

jpatayДата: Четверг, 09.08.2018, 08:19 | Сообщение # 1241
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата valguz65 ()
Решил переделать свой D2 в  D3.
 Валера, я на китайской плате тоже стабилитрон поставил на 3,3 В. Только на схеме стабилитрон переверни.
Диоды можно поставить Д18, Д20.
В дифф (Т1,Т3) лучше найди ГТ308В, П416, ГТ320В, ГТ313 с бетой под 100. А Т2 - МП21, МП20. Можно и ГТ321 попробовать.
Если шо, мы с Сергеем можем посылку организовать с деталями, которых у тебя нет. yes

Добавлено (09.08.2018, 08:21)
---------------------------------------------
Ещё, у меня напруги +12В и -20 В. Как по мне, -25 В для Д3 не надо.


Сообщение отредактировал jpatay - Четверг, 09.08.2018, 11:17

shiric1951Дата: Четверг, 09.08.2018, 10:20 | Сообщение # 1242
Генерал-майор
Группа: Пользователи
Сообщений: 285
Репутация: 4
Статус: Offline
valguz65

Валерий,наберусь наглости спросить-не собираетесь ли вы разработать свою ПП под эту схему?

jpatayДата: Четверг, 09.08.2018, 11:13 | Сообщение # 1243
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата shiric1951 ()
не собираетесь ли вы разработать свою ПП под эту схему?

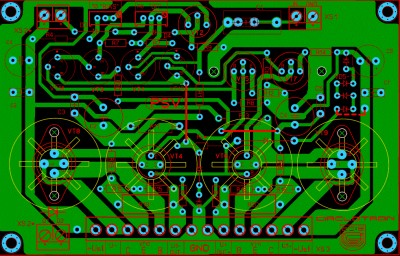

Она будет похожа на эту, только надо "причесать" немного и проверить:
Прикрепления: 7058396.gif (126.5 Kb)

jpatayДата: Четверг, 09.08.2018, 11:16 | Сообщение # 1244
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Выкладываю Лейку, пусть Валерчик редактирует.
Прикрепления: _D3.lay6 (171.3 Kb)

jpatayДата: Четверг, 09.08.2018, 11:41 | Сообщение # 1245
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline

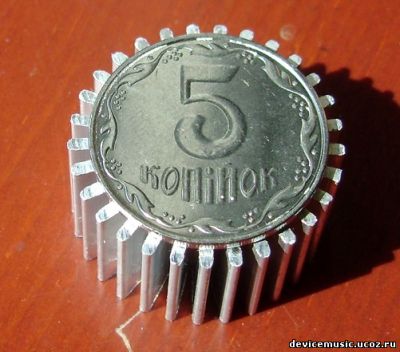

И чем только не пожертвуешь ради науки:

Добавлено (09.08.2018, 11:46)
---------------------------------------------
Ну всё, разбираю макет "Д3". Оптимальный вариант оказался - 3 диода и резистор 5,6 кОм. Два диода на радиаторе.
Начинаю всё грузить в корпус... smok

Прикрепления: 4256016.jpg (46.5 Kb)
