Цирклотроны на германиевых транзисторах. Тема 1.
_Svjatoslav_Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Репутация: 23
Статус: Offline
В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК,  с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.

Настройка:
(Объединённая  цитата сообщений 662 и  664,  с небольшими  правками)

1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки"  синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.

9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый   ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором  амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается.   Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.

Важно:
После проверки и настройки токов и напряжений  предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.


Схемы, и рисунок печатной платы  в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.



Ссылка на тему обсуждения в Клубе DiyAudio :

http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
Прикрепления: 0634821.jpg (111.8 Kb) · 3329521.jpg (119.6 Kb) · 4221718.gif (128.6 Kb)

jpatayДата: Четверг, 09.08.2018, 12:11 | Сообщение # 1246
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline

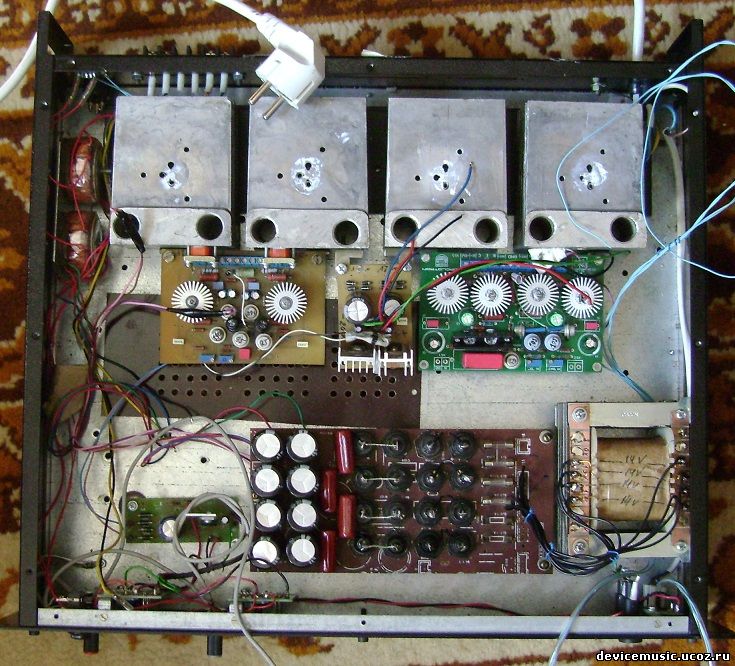

С трудом, но влезло. Начинается самый нудный процесс - монтаж.

Добавлено (09.08.2018, 12:12)
---------------------------------------------
Слушаю второй день Д3, отказов нет, звук - супер!!!

Прикрепления: 3644451.jpg (132.2 Kb)

YurshДата: Четверг, 09.08.2018, 12:23 | Сообщение # 1247
Сержант
Группа: Пользователи
Сообщений: 34
Репутация: 0
Статус: Offline
Цитата jpatay ()
С трудом, но влезло. Начинается самый нудный процесс - монтаж.

А как в финальном варианте все таки диоды будут закреплены?

jpatayДата: Четверг, 09.08.2018, 12:38 | Сообщение # 1248
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата Yursh ()
А как в финальном варианте все таки диоды будут закреплены?
Мне нравится, как Д304 закреплены, может так и оставлю. А в будущем, если лень не одолеет, смонтирую ДППВ и транс перемотаю.

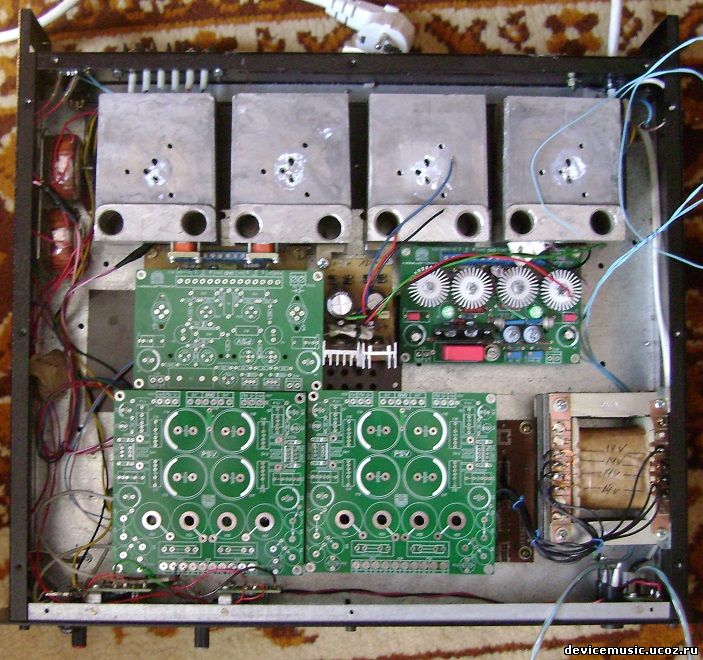

Будет примерно так:
Прикрепления: 8157998.jpg (120.8 Kb)

YurshДата: Четверг, 09.08.2018, 12:43 | Сообщение # 1249
Сержант
Группа: Пользователи
Сообщений: 34
Репутация: 0
Статус: Offline
Цитата jpatay ()
Мне нравится, как Д304 закреплены
Прошу прощения - я имел ввиду диоды термокомпенсации - про которые вы пишите "Оптимальный вариант оказался - 3 диода и резистор 5,6 кОм. Два диода на радиаторе."

jpatayДата: Четверг, 09.08.2018, 12:52 | Сообщение # 1250
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата Yursh ()
я имел ввиду диоды термокомпенсации
Ааааа.... Что-то придумаю. Естественно придётся прикрутить на болтик и прижать чем-то не жёстким. А пока обмотал концы лейкопластырем. Скорее всего буду крепить за один из болтов транзистора.

shiric1951Дата: Четверг, 09.08.2018, 13:39 | Сообщение # 1251
Генерал-майор
Группа: Пользователи
Сообщений: 285
Репутация: 4
Статус: Offline
Цитата jpatay ()
Слушаю второй день Д3, отказов нет, звук - супер!!!
 Евгений,значит D3 -"накрайший" вариант ! Тогда надо разводить плату именно под ЛУТ, нормальных размеров.
А то эти очень тесные. К ,сожалению, мне это не под силу - одна надежда на Валеру  yes

jpatayДата: Четверг, 09.08.2018, 13:43 | Сообщение # 1252
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата shiric1951 ()
"накрайший" вариант !
Да. Видно, что корни украинские есть. up
Цитата shiric1951 ()
А то эти очень тесные.
Здесь иначе не получится с Китаем, если размеры увеличить, будет дорого. Для себя можно и увеличить.
Есть такая поговорка: "В тесноте, но не в обиде". Я Д2 в Д3 переделал и ничего страшного.


Сообщение отредактировал jpatay - Четверг, 09.08.2018, 13:47

pepeДата: Четверг, 09.08.2018, 14:56 | Сообщение # 1253
Генерал-майор
Группа: Пользователи
Сообщений: 346
Репутация: 22
Статус: Offline
Эти платы Д уже не вписываются по цене в изготовление со скидкой. Но если сделать размер больше, может оказаться, что стоимость пересылки будет дороже плат раза в два.

С уважением,
Юрий.

_Svjatoslav_Дата: Четверг, 09.08.2018, 16:49 | Сообщение # 1254
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Репутация: 23
Статус: Offline

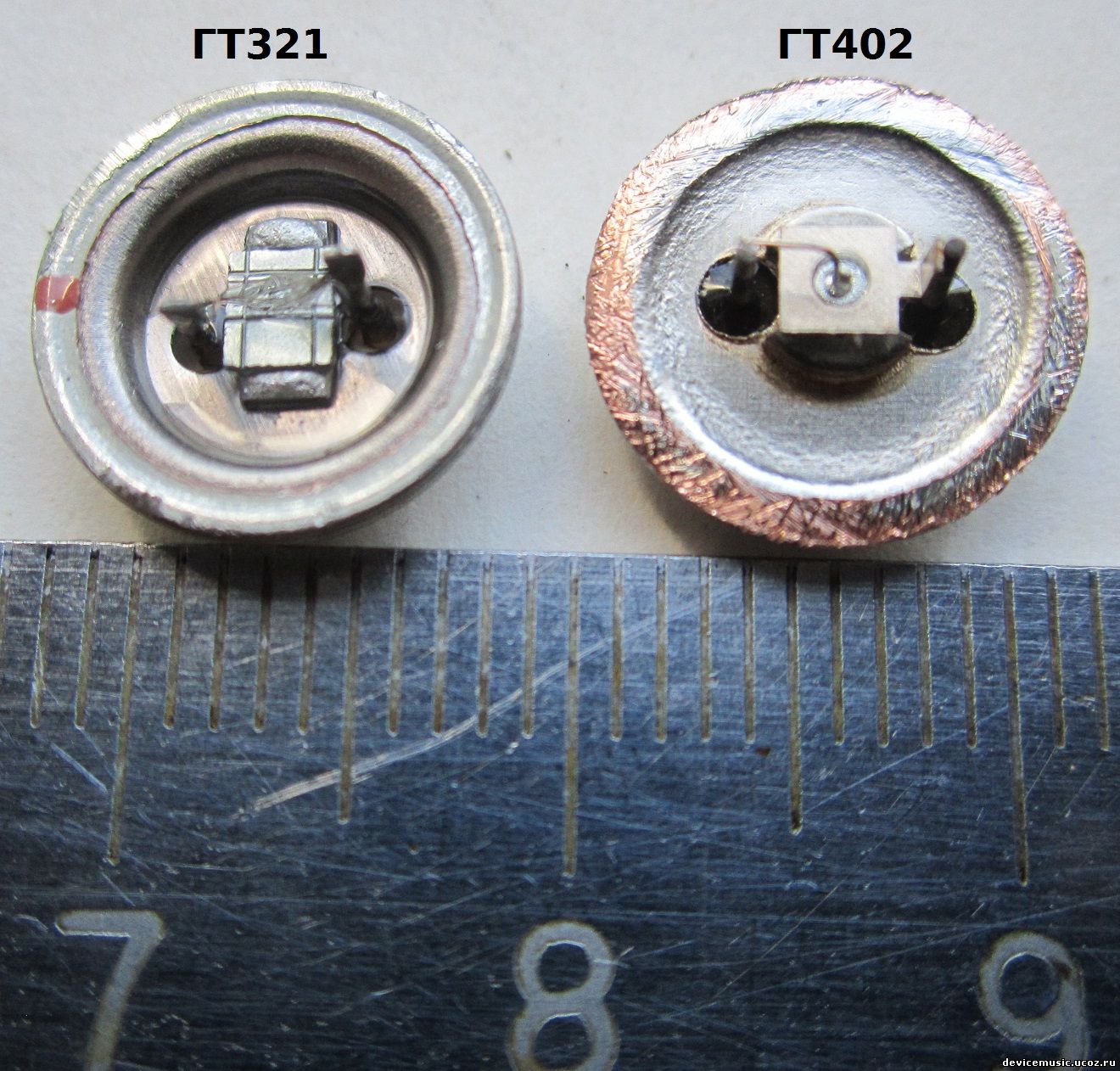

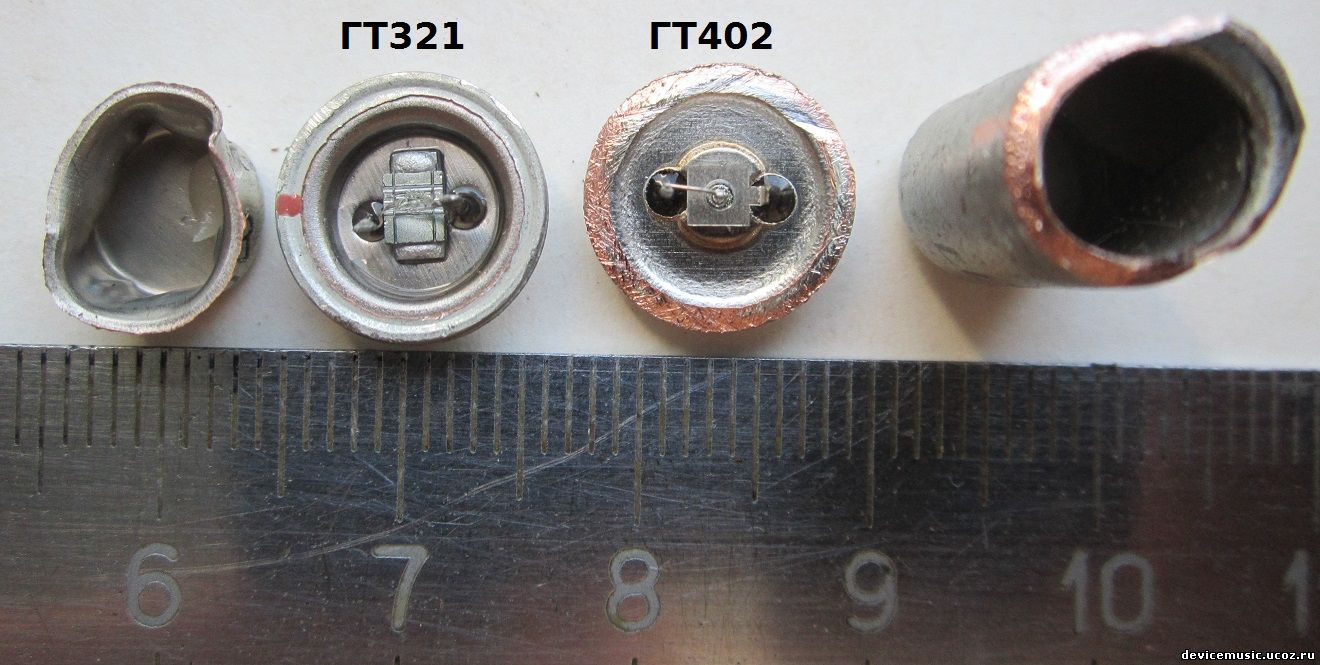

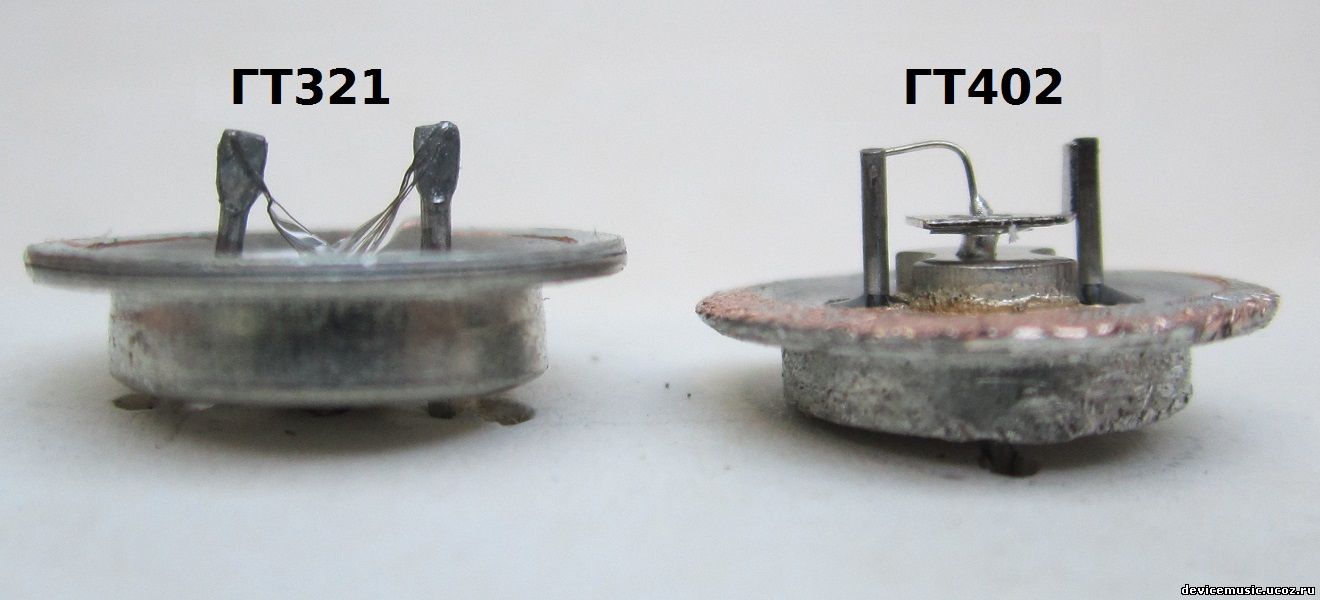

Вскрыл ГТ321 и ГТ402, чтобы можно было рассмотреть кристаллы и сбоку.
Толщина стенки медного  "стакана" ГТ402 1 мм. Донышки у обоих  магнитные.
Судя по конструкции, особенно по размеру кристалла, запас по мощности больше у ГТ321,
если обеспечить основной теплоотвод через дно, на котором лежит кристалл. Колпачёк у ГТ321 медный, но тонкий.
У ГТ402 кристалл "подвешен" в воздухе, на капле индия. Со дна тоже будет основной теплоотвод, но и через массивный "стакан" не меньший поток тепла.



Прикрепления: 8041247.jpg (145.5 Kb) · 8401189.jpg (70.0 Kb) · 5132245.jpg (280.4 Kb)

guzikovvaДата: Четверг, 09.08.2018, 16:52 | Сообщение # 1255
Полковник
Группа: Пользователи
Сообщений: 157
Репутация: 10
Статус: Offline
Я вот смотрю на фото Жениного цирка (где он в корпусе прикидывает как платы крепить) и думаю о том что концепция моих плат никуда не годится.(((  Надо что то думать другое.

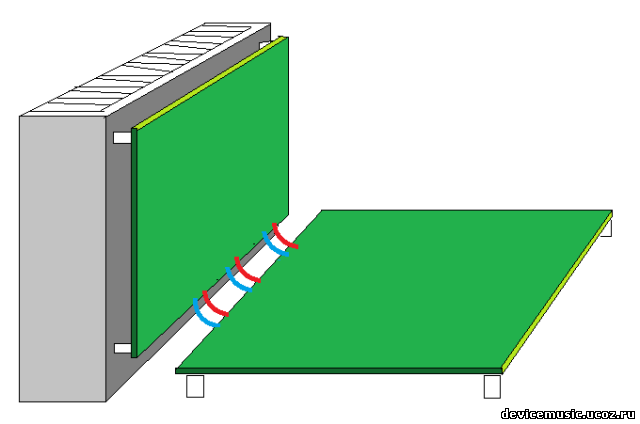

Изначально я предполагал такой вариант сопряжения плат в корпусе - где как бы всё логично стыкуется.



А вот  вариант где Евгений расположил в корпусе всё лёжа (радиаторы и платы) эта логика уже не срабатывает.  Кто что думает ?  Давайте вместе обсудим новый дизайн . Более универсальный.
Прикрепления: 4206169.png (28.2 Kb)

jpatayДата: Четверг, 09.08.2018, 17:00 | Сообщение # 1256
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата guzikovva ()
расположил в корпусе всё лёжа (радиаторы и платы) эта логика уже не срабатывает.
 Здесь я преследую не красоту, а удобство в ремонте и монтаже. И проветривание всех радиаторов так будет лучше.
Радиаторы ставлю вертикально и все платы со стороны дорожек, как на ладони.

Платы крепятся к радиаторам, за исключением БП.


Сообщение отредактировал jpatay - Четверг, 09.08.2018, 17:01

_Svjatoslav_Дата: Четверг, 09.08.2018, 17:00 | Сообщение # 1257
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Репутация: 23
Статус: Offline
Цитата guzikovva ()
Давайте вместе обсудим новый дизайн . Более универсальный.
Плат две? На вертикальной - ВК с обвязкой выхода, на горизонтальной - вся предварительная часть?

jpatayДата: Четверг, 09.08.2018, 17:02 | Сообщение # 1258
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата _Svjatoslav_ ()
на горизонтальной - вся предварительная часть?
Это БП.

_Svjatoslav_Дата: Четверг, 09.08.2018, 17:10 | Сообщение # 1259
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Репутация: 23
Статус: Offline
"Снежинки" хуже  будут работать в горизонтальном положении.
Не хотелось бы терять оперативную доступность платы со всезх сторон.
Закреплённая под прямым углом плата УМЗЧ в этом плане лучше.
Но не экономно по месту в корпусе.

jpatayДата: Четверг, 09.08.2018, 17:14 | Сообщение # 1260
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Репутация: 28
Статус: Offline
Цитата _Svjatoslav_ ()
"Снежинки" хуже  будут работать в горизонтальном положении.
Да, и снизу их будут подогревать другие детали. А если плата стоит горизонтально, тогда тепло от всех деталей идёт вверх.
