Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
|
|
| _Svjatoslav_ | Дата: Вторник, 07.08.2018, 20:08 | Сообщение # 1216 |
|
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Цитата jpatay (  ) Пробовал на холодном усилителе быстро увеличивать ток покоя до 300 мА. Устанавливается нормально, но потом плавно начинает расти и уходит вразнос. Надо сначала прогревать усилитель и одновременно подстраивать ток покоя. |
| |
|
|
| jpatay | Дата: Вторник, 07.08.2018, 20:17 | Сообщение # 1217 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата _Svjatoslav_ ( ) Медленная штука тепловая обратная связь. Добавлено (07.08.2018, 20:22)
---------------------------------------------
Цитата pepe ( ) Спектру освоить - ничего сложного. |
| |
|
|
| inkvizitor | Дата: Вторник, 07.08.2018, 22:14 | Сообщение # 1218 |
|
Полковник
Группа: Пользователи
Сообщений: 164
Статус: Offline
| Цитата jpatay ( ) Юра, у меня на старом компе стоит хорошая звуковуха Соунд Бластер.
Для вимірювань піде, колись з таких починав
|
| |
|
|
| valguz65 | Дата: Вторник, 07.08.2018, 22:46 | Сообщение # 1219 |
 Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline

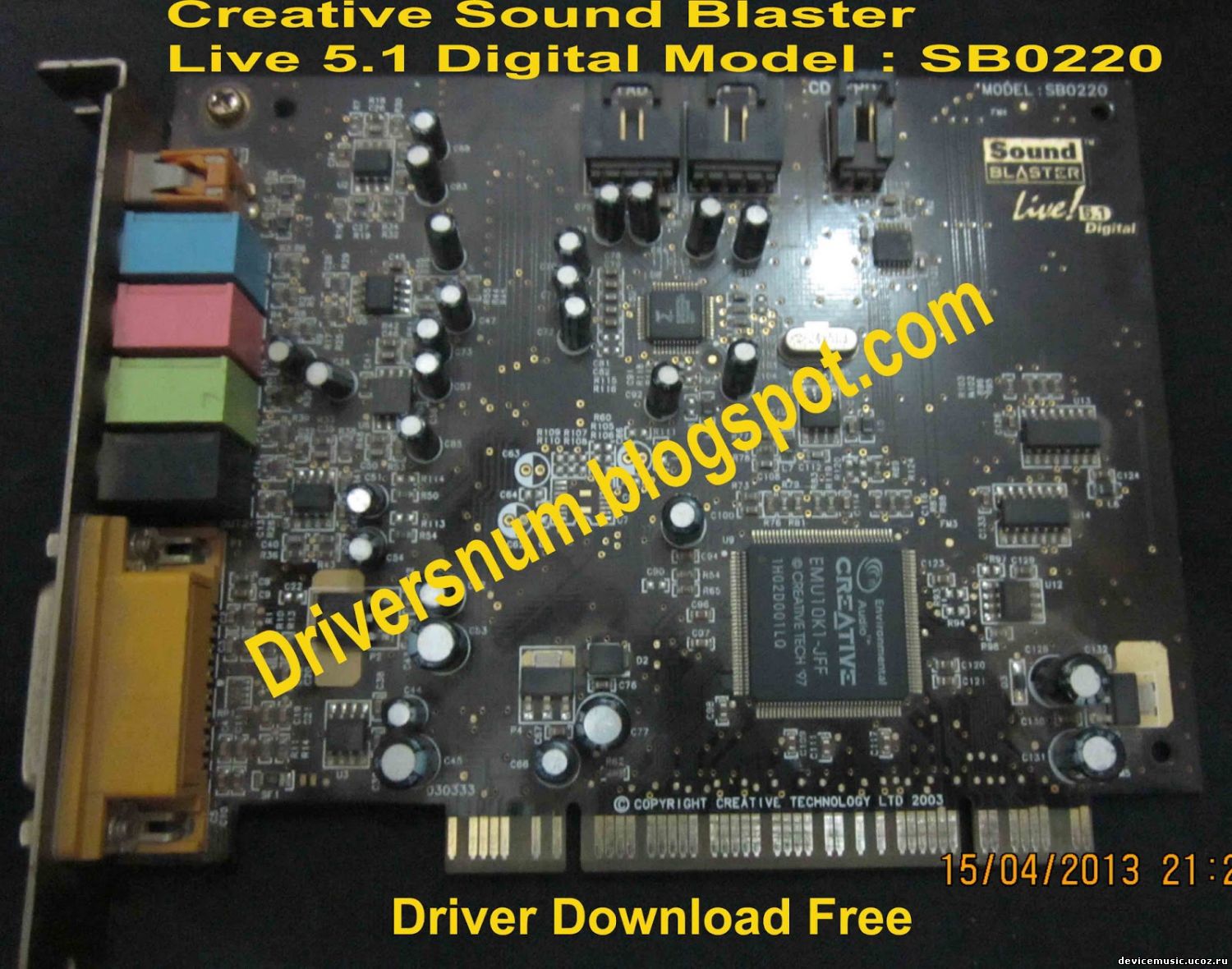

| Цитата pepe ( ) А свободных денег на нормальную внешнюю звуковушку пока нет. Я ж безработный
Юра. Такую звуковуху примешь? Всё равно без дела лежит..
|
| |
|
|
| jpatay | Дата: Среда, 08.08.2018, 07:48 | Сообщение # 1220 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Валера, приветствую!!! Давно не появлялся, всё на морях, да на морях...

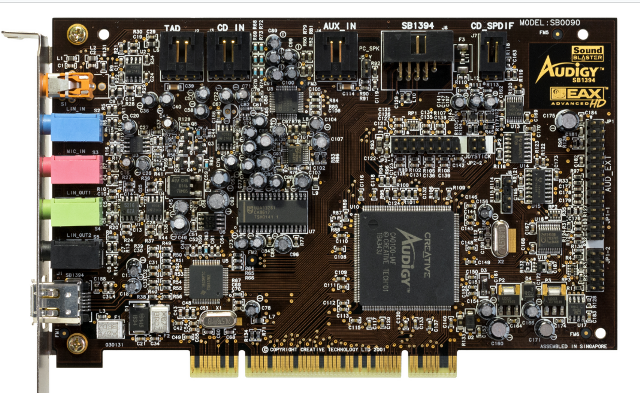

У меня вот такая звуковуха:
Сообщение отредактировал jpatay - Среда, 08.08.2018, 07:50 |
| |
|
|
| guzikovva | Дата: Среда, 08.08.2018, 08:27 | Сообщение # 1221 |
 Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| Цитата jpatay ( ) Давно не появлялся, всё на морях, да на морях... Цитата jpatay ( ) У меня вот такая звуковуха:
И такие пару штук то же где то лежат...
|
| |
|
|
| jpatay | Дата: Среда, 08.08.2018, 08:41 | Сообщение # 1222 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата guzikovva ( ) Нет у нас морей.  А Крым??? Читал, что путёвки бесплатные дают... и насильно загоняют. Или это брехня.
Сообщение отредактировал jpatay - Среда, 08.08.2018, 09:06 |
| |
|
|
| guzikovva | Дата: Среда, 08.08.2018, 09:01 | Сообщение # 1223 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| Нет ни морей ни путёвок бесплатных ни насильнозагоняющих. Всё как всегда - за деньги.
Сообщение отредактировал guzikovva - Среда, 08.08.2018, 09:02 |
| |
|
|
| jpatay | Дата: Среда, 08.08.2018, 09:05 | Сообщение # 1224 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Эх, скорее бы всё это заканчивалось. В гости ко мне бы приехал...
Валера ставь в дифф без всяких переделок 1Т321 и будет всё ОК.
|
| |
|
|
| guzikovva | Дата: Среда, 08.08.2018, 09:35 | Сообщение # 1225 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| В какой схеме , какие позиции,?
|
| |
|
|
| jpatay | Дата: Среда, 08.08.2018, 10:22 | Сообщение # 1226 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| На той китайской печатке Д3, что тебе выслали. Т1 и Т3 - ГТ321 (90- 100). И на предвыход ГТ321 (20-30).
Сообщение отредактировал jpatay - Среда, 08.08.2018, 10:25 |
| |
|
|
| guzikovva | Дата: Среда, 08.08.2018, 11:06 | Сообщение # 1227 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| У меня платы китайские - не D3 а D2.
с Т1 и Т2 - понятно.
Предвыход - это VT8.VT9 ?
|
| |
|
|
| jpatay | Дата: Среда, 08.08.2018, 11:08 | Сообщение # 1228 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата guzikovva ( ) Предвыход - это VT8.VT9 ? Добавлено (08.08.2018, 11:09)
---------------------------------------------
Цитата guzikovva ( ) не D3 а D2.
|
| |
|
|
| shiric1951 | Дата: Среда, 08.08.2018, 11:18 | Сообщение # 1229 |
 Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| jpatay, Евгений,приветствую! Такой вопросик. Широкая полоса,до 1 Мгц получается только для схемы D3 ?
Я настроил два канала по минималисткой схеме Circlotron-C. Входной дифф.каскад и генератор тока (VT1,VT2,VT3)
на сборке ГТС609Б. Второй каскад на ГТ404Г и на выходе 1т813б с усил. 100-120 . Всё (с новым ц.осциллом) настривается
без проблем. Ток покоя устанавливал 400 мА - как вкопанный. Постоянка на выходе несколько мВ. Но полоса до 50 Кгц
только.,затем плавный спад. Если посмотреть по справочнику, то,видно,что гт321 и транзисторы,входящие в сборку гтс609
близнецы -братья. Непонятно однако.
|
| |
|
|
| jpatay | Дата: Среда, 08.08.2018, 11:26 | Сообщение # 1230 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Александр, ставьте Т1 и Т3 - ГТ321 с бетой 90-120, и не парьтесь. Зачем Вам эти сборки?
На варианте "С" широкую АЧХ получить не удасться, но если ещё Т5, Т7 поставить 1Т311И с бетой 90-100, тогда можно получить АЧХ 120 кГц (-3 дБ).
Хорошо бы вариант "С" перевести в вариант "С3".
Сообщение отредактировал jpatay - Среда, 08.08.2018, 11:47 |
| |
|
|
