Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
|
|
| guzikovva | Дата: Среда, 29.08.2018, 08:31 | Сообщение # 1396 |
 Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| Цитата jpatay (  ) Я так понял, здесь главное правильно выставить регуляторы микшера в компе. |
| |
|
|
| jpatay | Дата: Среда, 29.08.2018, 08:33 | Сообщение # 1397 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата guzikovva ( ) микшер должен быть отключен вообще.
Добавлено (29.08.2018, 08:42)
---------------------------------------------
Может кто распишет подробно, как правильно спектр гамоник снять, чтобы я не засорял свою седую голову?
Сообщение отредактировал jpatay - Среда, 29.08.2018, 08:43 |
| |
|
|
| guzikovva | Дата: Среда, 29.08.2018, 09:06 | Сообщение # 1398 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| А почему 5.5 версию выбрал? Ещё и на английском - когда уже есть 6 и на русском?
_http://portable4pro.ru/sistema/test/get-rightmark-audio-analyzer.html
Сообщение отредактировал guzikovva - Среда, 29.08.2018, 09:09 |
| |
|
|
| jpatay | Дата: Среда, 29.08.2018, 09:09 | Сообщение # 1399 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата guzikovva ( ) когда уже есть 6 и на русском?
6.0 версия на ХР почему то не стала.
Добавлено (29.08.2018, 09:30)
---------------------------------------------
Валерчик, спасибо, качаю.
Добавлено (29.08.2018, 09:37)
---------------------------------------------
Запустил прогу, но русского там нет, только английский.
Фууу!!!! Разобрался, нашёл где переключить на русский...
Оставил в компе только два регулятора: на воспроизведение - Wave out и на запись -Line in.
Всё хорошо настроилось. Попозже буду пробовать измерить цирклотрон.
Сообщение отредактировал jpatay - Среда, 29.08.2018, 09:53 |
| |
|
|
| shiric1951 | Дата: Среда, 29.08.2018, 10:33 | Сообщение # 1400 |
 Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) И всё на одном радиаторе... Радиатор будет в корпусе стоять или лежать?Огласите, пожалуйста, весь список транзисторов, которые будут стоять на плате.  Общий радиатор (входит впритык по ширине корпуса от рессивера Бобик).813 через берилливые прокладки.
Спаял и настроил платы,присланные Валерой из Минска. Транзисторы поставил такие: Т2- ASY36, Т1,Т3 - сборка 609, Т5,Т7 - МП38А ,
Т4,Т6 - ГТ404Г. До 50 Кгц спокойно . Пробовал на место Т1,Т3 - ГТ321Е (бэта около 90), но полоса пропускания не изменилась,а постоянка на выходе гуляла туда-сюда.Оставил сборки.
В первых самод.платах Т2,Т1 и Т3 - сборка, Т5 и Т7 - 404Г. Параметры такие-же. Сейчас делаю платы БП.
Пробовал на входе кремний 2SA970 - неплохо.
Сообщение отредактировал shiric1951 - Среда, 29.08.2018, 10:37 |
| |
|
|
| inkvizitor | Дата: Среда, 29.08.2018, 12:36 | Сообщение # 1401 |
|
Полковник
Группа: Пользователи
Сообщений: 164
Статус: Offline
| Цитата jpatay ( ) Всё хорошо настроилось. Попозже буду пробовать измерить цирклотрон.
І звукова карта у Вас яка, там балансний вхід треба, для цирклотрона
|
| |
|
|
| jpatay | Дата: Среда, 29.08.2018, 12:37 | Сообщение # 1402 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата shiric1951 ( ) С прошедшим днём шахтёра!
Цитата shiric1951 ( ) Т5,Т7 - МП38А , Цитата shiric1951 ( ) Сейчас делаю платы БП. |
| |
|
|
| jpatay | Дата: Среда, 29.08.2018, 13:14 | Сообщение # 1403 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата inkvizitor ( ) Не забудьте дільник на виходІ звукова карта у Вас яка, там балансний вхід треба, для цирклотрона.
Може ще прийдеться конденсатор поставити на виході звукової карти, але на платі звуковухи, на виході, повинні бути штатні конденсатори.  Добавлено (29.08.2018, 13:40)
---------------------------------------------
Описание RMAA на русском:
http://audio.rightmark.org/downloads/RMAA%206.0%20User's%20Guide%20(rus).pdf
Сообщение отредактировал jpatay - Среда, 29.08.2018, 13:20 |
| |
|
|
| jpatay | Дата: Среда, 29.08.2018, 15:57 | Сообщение # 1404 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline

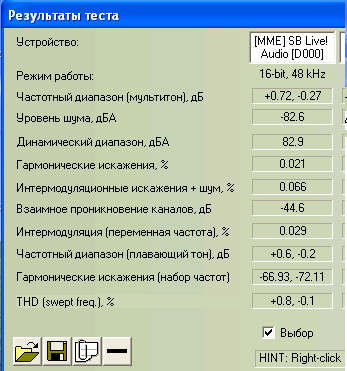

| Немного сегодня потренировался с RMAA. Включил между входом и выходом карты разделительный транс и протестировал его вместе с картой. Показатели не очень хорошие. Но транс прижился и без кондёра. Вот, что выдало.
cross., dynamics., fr., imd., imdswept., noise., thd.

Сообщение отредактировал jpatay - Среда, 29.08.2018, 16:17 |
| |
|
|
| jpatay | Дата: Среда, 29.08.2018, 16:05 | Сообщение # 1405 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline

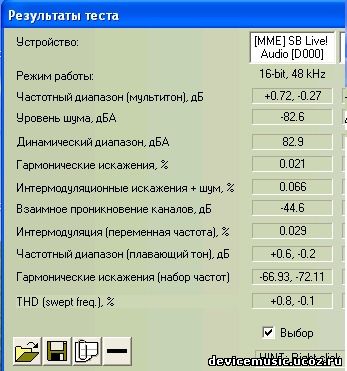

| Не всё влезло:

|
| |
|
|
| guzikovva | Дата: Среда, 29.08.2018, 16:21 | Сообщение # 1406 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| Цитата jpatay ( ) Фууу!!!! Разобрался, нашёл где переключить на русский... |
| |
|
|
| jpatay | Дата: Среда, 29.08.2018, 16:32 | Сообщение # 1407 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата guzikovva ( ) будет всегда русский.
https://www.youtube.com/watch?v=prrGjvh8JkE
|
| |
|
|
| jpatay | Дата: Среда, 29.08.2018, 16:39 | Сообщение # 1408 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата guzikovva ( ) Заходишь в Program Files - RightMark - RMAA6 - language
|
| |
|
|
| guzikovva | Дата: Среда, 29.08.2018, 16:45 | Сообщение # 1409 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| Не. На портейбл версии - даже при выбранном русском - после перезапуска программы.. возвращается на английский. Поэтому всё лишнее удаляем и тады ему деваться некуда
|
| |
|
|
| jpatay | Дата: Среда, 29.08.2018, 16:48 | Сообщение # 1410 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| У меня осталось пока на русском. Если шо, удалю...
Сообщение отредактировал jpatay - Среда, 29.08.2018, 16:49 |
| |
|
|
|
