Цирклотроны на германиевых транзисторах. Тема 1.
|
|
_Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона, и дифференциально-каскодным вариантом входного каскада. Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему. Усилители критичны к точности подбора деталей.
Настройка: (Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение, 2) R5 - на макс. сопротивление , 3) Включаем всё в сборе, но на ВК питание не подаём. 4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5 до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль. 4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия. 5) Подключаем лампы вместо предохранителей(сначала один канал). 6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом. 7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ. 8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ). Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится". Термодатчик должен стоять на "шляпе" ГТ806. 10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная. 11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке. 12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями. Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно. Ток покоя надо настраивать по осциллографу. Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться. Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА. Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно: После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5. И только потом подключать выходной каскад, и плавно настраивать его ток покоя. Регулировка тока покоя чувствительна к конвекции в области радиаторов. Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе. Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники. В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г. Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.
Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
|
| |
guzikovva5 | Дата: Четверг, 08.02.2018, 15:04 | Сообщение # 796 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| Цитата jpatay ( ) Валерий, скиньте Лейку печатки цирка укороченного варианта Правой кнопкой по плате - разгруппировать. И можете править
Сообщение отредактировал guzikovva5 - Четверг, 08.02.2018, 15:06 |
|
| |
jpatay | Дата: Четверг, 08.02.2018, 15:17 | Сообщение # 797 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата guzikovva5 ( ) И можете править Cпасибо!!!!
|
|
| |
guzikovva5 | Дата: Пятница, 09.02.2018, 13:02 | Сообщение # 798 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| Нужны точные данные по футпринту ГТ905 (ножки). В инете точных чертежей не нашел только простой эскиз с общим габаритным размерами. А так как есть мысль впаивать его в плату в перевёрнутом состоянии а сверху крепить "снежинку" - нужны точные размеры ног.
Есть у кого?
Сообщение отредактировал guzikovva5 - Пятница, 09.02.2018, 14:11 |
|
| |
jpatay | Дата: Пятница, 09.02.2018, 14:15 | Сообщение # 799 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата guzikovva5 ( ) Есть у кого? Держите:
Это фото из справочника.
Сообщение отредактировал jpatay - Пятница, 09.02.2018, 14:16 |
|
| |
guzikovva5 | Дата: Пятница, 09.02.2018, 14:25 | Сообщение # 800 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| Спасибо!!! Добавлено (09.02.2018, 14:25) ---------------------------------------------
Цитата guzikovva5 ( ) А так как есть мысль впаивать его в плату в перевёрнутом состоянии а сверху крепить "снежинку" А по вот этому вопросу - замечания или предложения - есть?
|
|
| |
jpatay | Дата: Пятница, 09.02.2018, 14:40 | Сообщение # 801 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата guzikovva5 ( ) замечания или предложения - есть? Нормально, чтобы провода не тянуть к транзистору. Радиаторы на них можно будет любые ставить, главное, чтобы в габариты втиснуться. Снежинки - хорошо бы подошли без отверстий, но таких наверно не бывает.Добавлено (09.02.2018, 14:40) ---------------------------------------------
Цитата guzikovva5 ( ) впаивать его в плату в перевёрнутом состоянии Может я чего не понял... Ноги транзистора будут впаиваться в плату?
|
|
| |
guzikovva5 | Дата: Пятница, 09.02.2018, 15:47 | Сообщение # 802 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
|
ну да
Добавлено (09.02.2018, 15:47) ---------------------------------------------
Цитата jpatay ( ) Снежинки - хорошо бы подошли без отверстий, но таких наверно не бывает.
валом!
Сообщение отредактировал guzikovva5 - Пятница, 09.02.2018, 15:48 |
|
| |
jpatay | Дата: Пятница, 09.02.2018, 16:05 | Сообщение # 803 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата guzikovva5 ( ) валом!
|
|
| |
harrykisson | Дата: Вторник, 13.02.2018, 00:55 | Сообщение # 804 |
Подполковник
Группа: Пользователи
Сообщений: 125
Статус: Offline
| Цитата guzikovva5 ( ) Брал схему с гугла - в принципе... можно добавить Вот неплохая статейка со всеми выкладками... http://radiopages.ru/lm317.html
|
|
| |
guzikovva5 | Дата: Вторник, 13.02.2018, 16:58 | Сообщение # 805 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| Цитата harrykisson ( ) Вот неплохая статейка Спасибо. не плохой сайт
|
|
| |
guzikovva5 | Дата: Четверг, 15.02.2018, 13:58 | Сообщение # 806 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
|

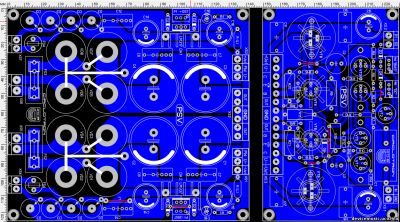

Новая плата УНЧ под 806/210. ГТ905 в перевёрнутом виде впаиваются в плату ножками - сверху к их ушам прикручивается радиатор. Переделанна плата фильтра и стабов. Стабы дополнены диодами защиты и конденсатором в упр. Мосты стабов на Д7. Предохранители силовых питаний - футпринт (5мм). Радиаторы стабов с креплением в массу - футпринт (18мм). На выходе стабов - R(L) либо малоомный резистор либо дросель. Или перемычка Обе платы синхронизированы т.е. обе зеркалить не нужно.
На нумерацию ПФ не обращайте внимание.. к вечеру в Splan нарисую схему для платы фильтра - тогда всё и исправлю.
Сообщение отредактировал guzikovva5 - Четверг, 15.02.2018, 14:13 |
|
| |
jpatay | Дата: Четверг, 15.02.2018, 17:39 | Сообщение # 807 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Цитата guzikovva5 ( ) Новая плата УНЧ под 806/210. Ну Валерий Вы, блин, даёте!!!! Прелестно, ничего не скажешь... Вот если бы ещё так хлопцы паяли, как Вы рисуете.........
Я пока макет корректора отложил в сторону. Подвалили мне сейчас целый бус импортной акустики на ремонт. Надо срочно придать ей товарный вид.

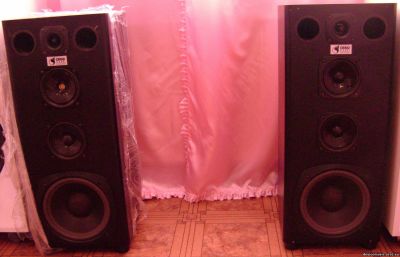

Но это я к тому, что появилась возможность протестировать цирклотрон на фирменной акустике. Сейчас, для теста, немного подшаманил 4-полосные колонки(4 Ом) - ORBID SOUND, динамики там стоят - Peerlees (Дания). Сначала послушал на них GE-25, потом цирклотрон и после этого GE-25 положил в шкаф. Описывать звучание не буду, соберёте усилитель, сами потом и оцените. Акустика очень чувствительная, чуть только громкости дал и уже орёт, спасу нет, так что гнаться за мощностью смысла нет. Вот такие колонки:
Добавлено (15.02.2018, 17:39) ---------------------------------------------
Цитата guzikovva5 ( ) ГТ905 в перевёрнутом виде впаиваются в плату ножками. Посмотрел, ГТ403 по ногам тоже подходят))).
Сообщение отредактировал jpatay - Четверг, 15.02.2018, 17:27 |
|
| |
harrykisson | Дата: Четверг, 15.02.2018, 17:59 | Сообщение # 808 |
Подполковник
Группа: Пользователи
Сообщений: 125
Статус: Offline
| Цитата guzikovva5 ( ) Новая плата УНЧ под 806/210. Валерий, супер! Учтены цепи защиты стабов...
|
|
| |
guzikovva5 | Дата: Четверг, 15.02.2018, 18:10 | Сообщение # 809 |
Майор
Группа: Пользователи
Сообщений: 93
Статус: Offline
| Ну если всем всё нравится .. сегодня дорисую схему БП и причешу схему УНЧ (нумерацию). Завтра выложу лейку. Надеюсь это последние телодвижения
|
|
| |
jpatay | Дата: Четверг, 15.02.2018, 18:46 | Сообщение # 810 |
Генералиссимус
Группа: Пользователи
Сообщений: 2719
Статус: Offline
| Валера, посмотри, на плате нет резисторов на 20-47 Ом между базой и эмиттером ГТ806. Габариты R20,21 можно уменьшить.
Сообщение отредактировал jpatay - Четверг, 15.02.2018, 18:49 |
|
| |
|
