Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
|
|
| jpatay | Дата: Суббота, 29.12.2018, 15:36 | Сообщение # 1816 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата pepe (  ) вариант платы под максимум смд
Теперь надо будет печатку хорошо проверить перед заказом. А так, вообщем, получилась как гибрид STK.
Подумал, а как же подбирать бету в СМДшных транзисторах?
|
| |
|
|
| jpatay | Дата: Воскресенье, 30.12.2018, 14:07 | Сообщение # 1817 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline

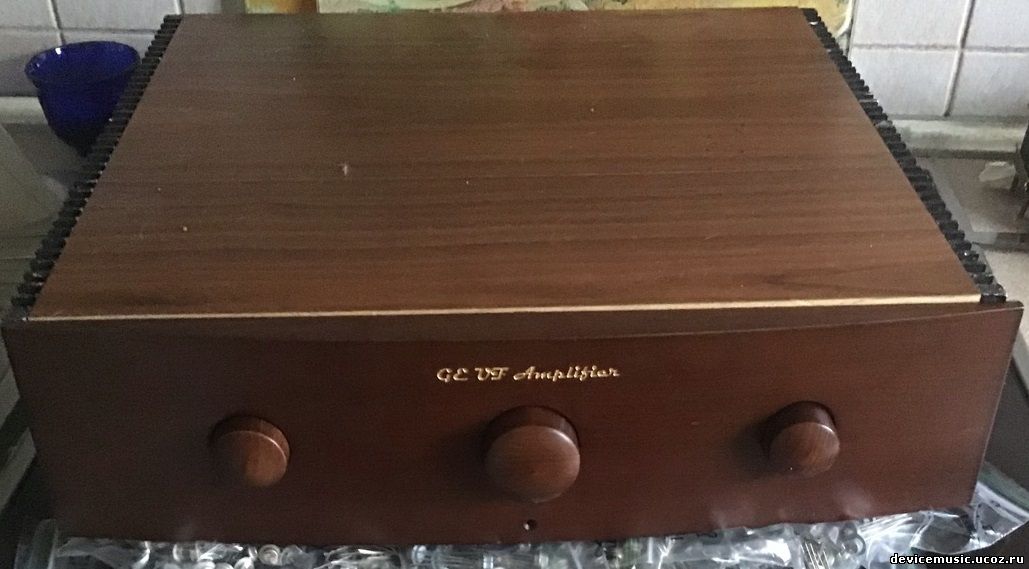

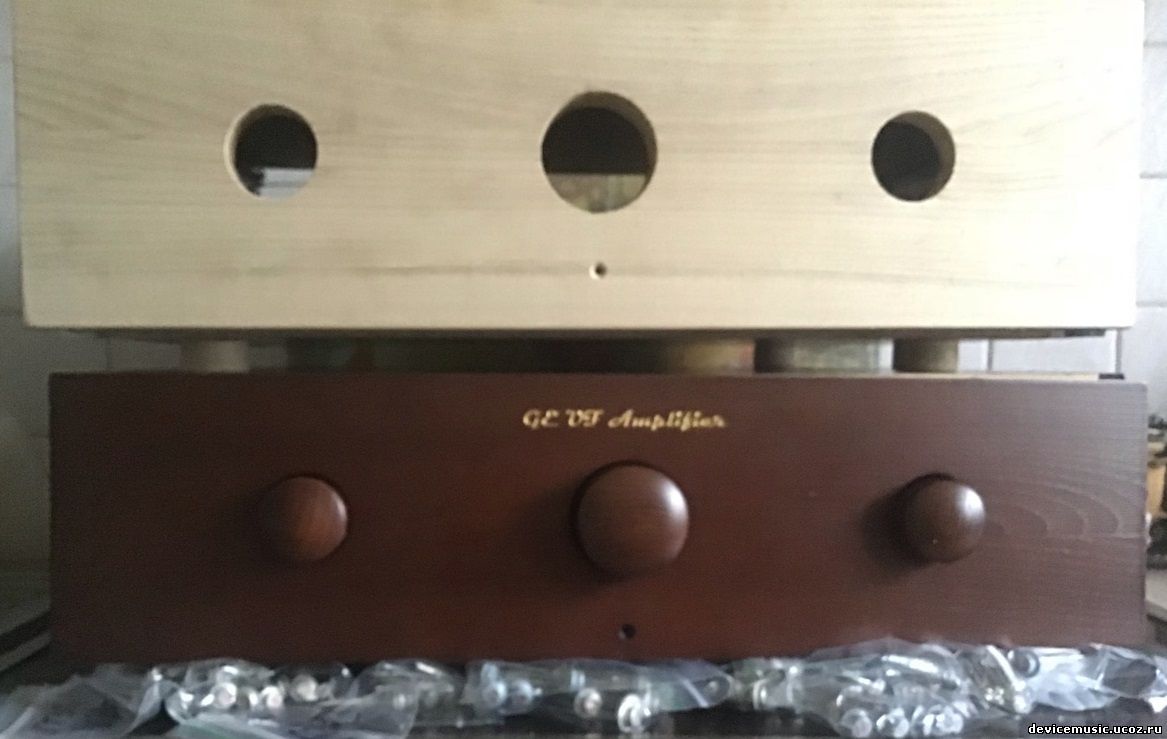

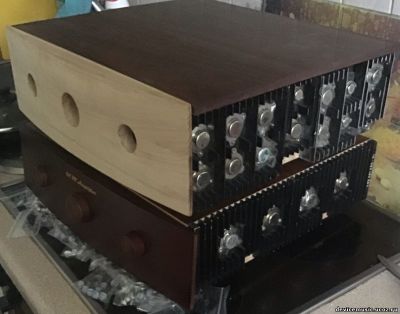

| По просьбе Валеры из Минска выкладываю его фотки, так как у него на это нет времени. Всё паяет и паяет... Корпуса, конечно, отличные!!! Но надо их ещё начинить...

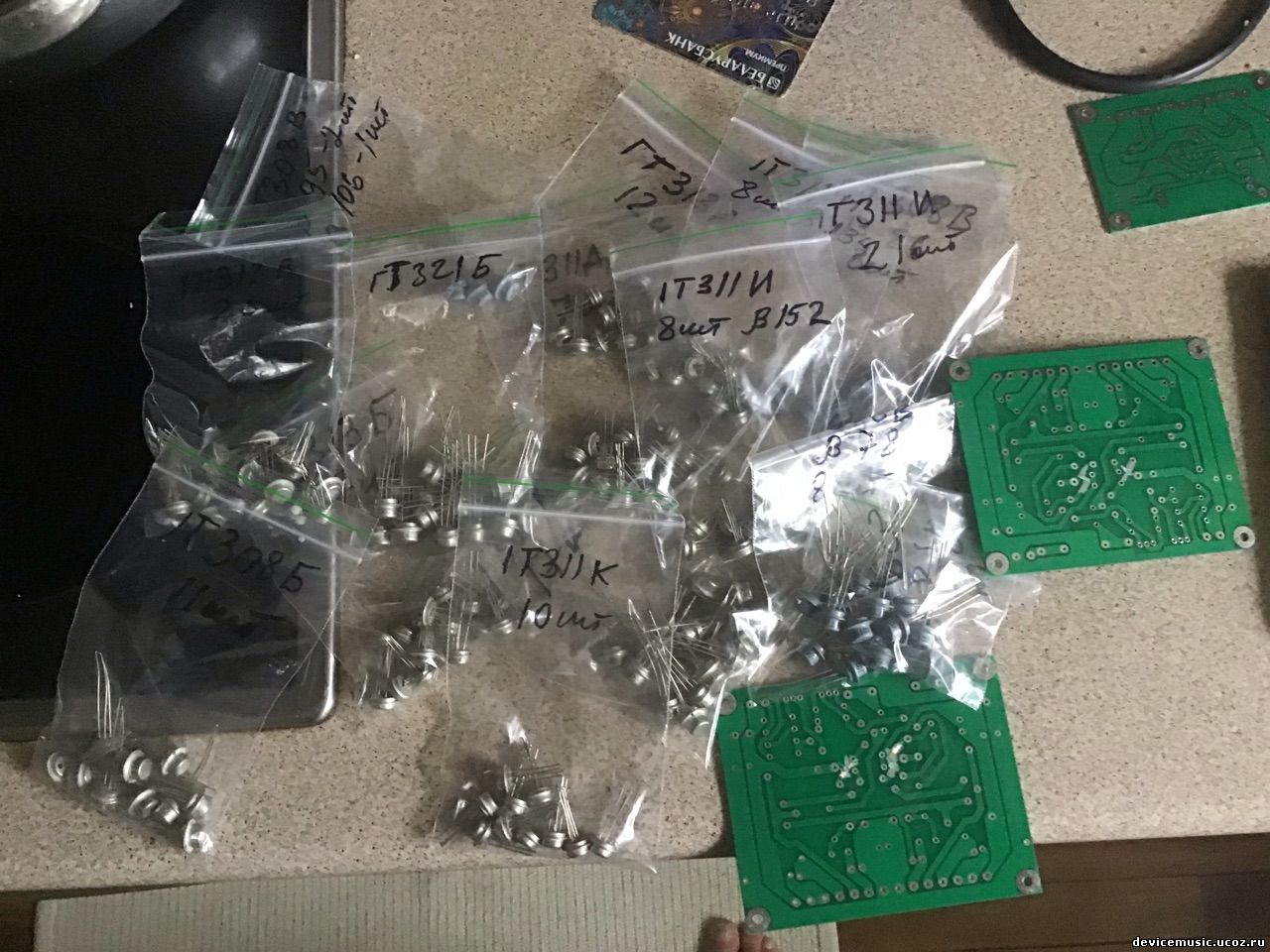

Ну и у нас ещё один богатенький Буратино появился. Заимел много германцев.
|
| |
|
|
| limixserega | Дата: Воскресенье, 30.12.2018, 15:41 | Сообщение # 1818 |
 Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Увидел два кондёра не туда и перепутанное питание -успокоился. Оказывается - зря!
|
| |
|
|
| pepe | Дата: Воскресенье, 30.12.2018, 17:37 | Сообщение # 1819 |
 Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Цитата limixserega ( ) Увидел два кондёра не туда
С уважением,
Юрий.
Сообщение отредактировал pepe - Воскресенье, 30.12.2018, 18:57 |
| |
|
|
| jpatay | Дата: Воскресенье, 30.12.2018, 17:42 | Сообщение # 1820 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата pepe ( ) и разедены Т1, Т3 с ошибкой.
Сообщение отредактировал jpatay - Воскресенье, 30.12.2018, 17:44 |
| |
|
|
| shiric1951 | Дата: Воскресенье, 30.12.2018, 23:47 | Сообщение # 1821 |
 Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| limixserega,

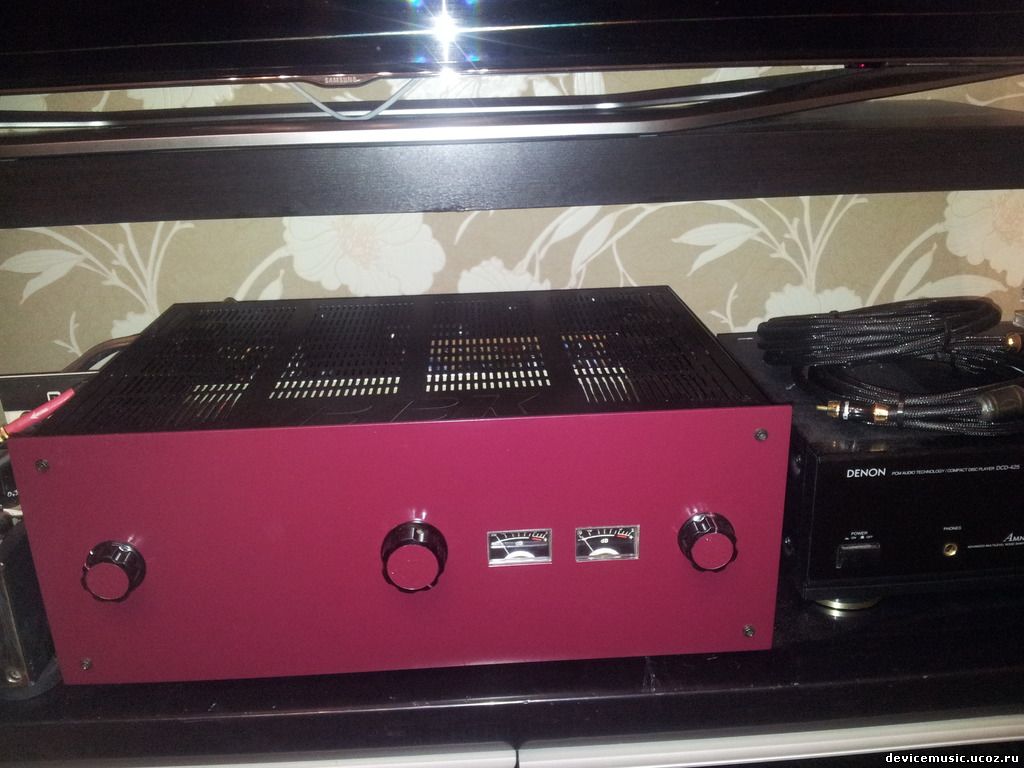

Валера, приветствую! А это мой коробок.
Цирклотрон С.
Стрелки-индикаторы тока потребления.
|
| |
|
|
| svjatoslavdubolom | Дата: Вторник, 01.01.2019, 10:11 | Сообщение # 1822 |
 Полковник
Группа: Модераторы
Сообщений: 162
Статус: Offline
| Поздравляю с наступившим новым 2019 годом всех германистов-цирклотронщиков и гостей сайта!
Пусть германий не заканчивается. а нашего полку только прибывает. )))
|
| |
|
|
| jpatay | Дата: Вторник, 01.01.2019, 10:35 | Сообщение # 1823 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата svjatoslavdubolom ( ) Поздравляю с наступившим новым 2019 годом всех германистов-цирклотронщиков и гостей сайта!  Пусть у германистов в этом году цирклотроны лепятся, как пирожки.
|
| |
|
|
| valguz65 | Дата: Вторник, 01.01.2019, 11:54 | Сообщение # 1824 |
 Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
| С Наступившим! Всем добра и мира!
|
| |
|
|
| jpatay | Дата: Вторник, 01.01.2019, 11:57 | Сообщение # 1825 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Спасибо!!!  Валера, почитай свою почту и почисть в Клубе ЛС.
А пока я тебя в сержанты повысил.
Сообщение отредактировал jpatay - Вторник, 01.01.2019, 12:13 |
| |
|
|
| pepe | Дата: Вторник, 01.01.2019, 13:05 | Сообщение # 1826 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| C Новым!
С уважением,
Юрий.
|
| |
|
|
| valguz65 | Дата: Вторник, 01.01.2019, 14:30 | Сообщение # 1827 |
|
Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
| Всё сделал.  Спасибо!Добавлено (01.01.2019, 14:31)
---------------------------------------------
Цитата jpatay ( ) почитай свою почту и почисть в Клубе ЛС. |
| |
|
|
| jpatay | Дата: Вторник, 01.01.2019, 14:37 | Сообщение # 1828 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата valguz65 ( ) Всё сделал.
А обещанные фотки усилителя где?
|
| |
|
|
| limixserega | Дата: Вторник, 01.01.2019, 18:53 | Сообщение # 1829 |
|
Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Александр, Женя , Валерий, Юрий, Сергей с наступившим! И всех форумчан тоже! Всех благ Вам и вашим семьям! Дай Бог, кап усё было добра! Рабитя германцау! У ГУК Я ВЕРУ! Александр, корпус супер!
|
| |
|
|
| shiric1951 | Дата: Вторник, 01.01.2019, 21:17 | Сообщение # 1830 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Поздравляю всех с Новым годом ! Мира и благополучия в наступившем 2019 году!
|
| |
|
|
