Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
|
|
| jpatay | Дата: Воскресенье, 06.01.2019, 14:07 | Сообщение # 1861 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата shiric1951 (  ) Мощности хватало за глаза и больше!
В моих колонках чуйка 98 дБ и вдобавок 4 Ом. Громкость на минимуме, а циркл уже орёт спасу нет...
|
| |
|
|
| valguz65 | Дата: Воскресенье, 06.01.2019, 23:10 | Сообщение # 1862 |
 Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
| С защитой разобрались. Прошу Вашего мнения по индикации. Кому какое нра... Стрелки или ИН 13. Ну и третий вариант (запасной) на светодиодных сборках(столбах). ?!
Что то я в этом вопросе как "Буриданов осёл"..
|
| |
|
|
| shiric1951 | Дата: Понедельник, 07.01.2019, 00:14 | Сообщение # 1863 |
 Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| valguz65,
Лично я ,противник любой ненужной иллюминации в усилителе.Только те,без которых трудно обойтись. Например
-индикация тока покоя. На мой взгляд,неплохо смотрятся ИН-13. , если бы делал, то только на них. Хотя,в середине 80х,
для солнцевского Квода-405 делал десятиполосный спектроанализатор. Но быстро убедился в его ненужности. Как то так.
|
| |
|
|
| jpatay | Дата: Понедельник, 07.01.2019, 11:00 | Сообщение # 1864 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата valguz65 ( ) Прошу Вашего мнения по индикации.
Вот Руслан вообще один диод на радиаторы поставил...
В моём корпусе на передней панели есть место для установки "стрелок" для тока покоя, может после праздников установлю тоже.
Добавлено (07.01.2019, 11:06)
---------------------------------------------
Поздравляю Всех с Рождеством!!!
Сообщение отредактировал jpatay - Понедельник, 07.01.2019, 11:12 |
| |
|
|
| valguz65 | Дата: Понедельник, 07.01.2019, 11:30 | Сообщение # 1865 |
|
Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
| Цитата jpatay ( ) а у тебя -"Д3", у него есть склонность к перекомпенсации
Шо!? Опять?! Я отстал от прогресса!?
Насчёт индикаторов....Я поступлю хитропопо...я попробую оба варианта.
|
| |
|
|
| jpatay | Дата: Понедельник, 07.01.2019, 11:42 | Сообщение # 1866 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата valguz65 ( ) я попробую оба варианта. |
| |
|
|
| valguz65 | Дата: Понедельник, 07.01.2019, 11:42 | Сообщение # 1867 |
|
Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
|
А какое имя у этого цирклотрона будет? На передней панели чё писАть? Вот тов. Генерал полковник - Сергей ...Гибридам дал отличное имя "Бриз" а цирклотрон перегнавший их по колличеству страниц пока без имени.  Добавлено (07.01.2019, 11:46)
---------------------------------------------
Цитата jpatay ( ) В смысле? "С3" и "Д3"? Добавлено (07.01.2019, 11:48)
---------------------------------------------
Цитата jpatay ( ) Валерчик, если корпус высокий, ставь на индикацию "стрелки" побольше(или ИН-13), и рядом "стрелки" поменьше на ток покоя.
Сообщение отредактировал valguz65 - Понедельник, 07.01.2019, 11:43 |
| |
|
|
| valguz65 | Дата: Понедельник, 07.01.2019, 11:55 | Сообщение # 1868 |
|
Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
|
|
| |
|
|

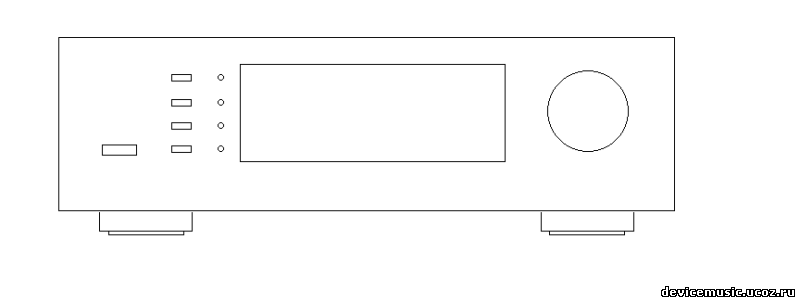

| jpatay | Дата: Понедельник, 07.01.2019, 12:29 | Сообщение # 1869 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата valguz65 ( ) Стрелки поменьше рядом - это навсегда?
Можно хитрож... поступить, поставить только две "стрелки" и переключатель с индикации на ток покоя. Тем более, что на передней панели кнопки есть. Потребуется ещё один провод с резистора 0,1 Ом.
Корпус солидный получается.  Как фирМа.
Насчёт названия, должно присутствовать слово "Цирклотрон", а дальше - думайте...
Сообщение отредактировал jpatay - Понедельник, 07.01.2019, 12:46 |
| |
|
|
| shiric1951 | Дата: Понедельник, 07.01.2019, 12:54 | Сообщение # 1870 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) Поздравляю Всех с Рождеством!!! |
| |
|
|
| jpatay | Дата: Понедельник, 07.01.2019, 12:56 | Сообщение # 1871 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Валерчик, рисуй:
Можно добавить - Germanium.Добавлено (07.01.2019, 12:59)
---------------------------------------------
Цитата shiric1951 ( ) Всех православных с Рождеством Христовым!!!
Сообщение отредактировал jpatay - Понедельник, 07.01.2019, 12:57 |
| |
|
|
| shiric1951 | Дата: Понедельник, 07.01.2019, 13:00 | Сообщение # 1872 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| valguz65,
Есть МАГИСТРЫ ,есть ИМПЕРАТОРЫ. Этот пусть будет ГЕРЦОГ (Гер.цик,или просто Герц.)
|
| |
|
|
| valguz65 | Дата: Понедельник, 07.01.2019, 13:32 | Сообщение # 1873 |
|
Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
| Цитата shiric1951 ( ) Всех православных с Рождеством Христовым!  Добавлено (07.01.2019, 13:41)
---------------------------------------------
Цитата shiric1951 ( ) Есть МАГИСТРЫ ,есть ИМПЕРАТОРЫ. Этот пусть будет ГЕРЦОГ (Гер.цик,или просто Герц.)
Подождём Сергея.
|
| |
|
|
| jpatay | Дата: Понедельник, 07.01.2019, 13:57 | Сообщение # 1874 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата valguz65 ( ) Подождём Сергея.
Сообщение отредактировал jpatay - Понедельник, 07.01.2019, 13:58 |
| |
|
|
| valguz65 | Дата: Понедельник, 07.01.2019, 14:03 | Сообщение # 1875 |
|
Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
| ок Добавлено (07.01.2019, 14:23)
---------------------------------------------
Может он Какой морской ветер опять подберёт
|
| |
|
|
|
