Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
|
|
| jpatay | Дата: Понедельник, 07.01.2019, 14:30 | Сообщение # 1876 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата valguz65 (  ) морской
|
| |
|
|
| valguz65 | Дата: Понедельник, 07.01.2019, 14:40 | Сообщение # 1877 |
 Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
| Цитата jpatay ( ) Азов.
Норм
|
| |
|
|
| jpatay | Дата: Понедельник, 07.01.2019, 14:44 | Сообщение # 1878 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата valguz65 ( ) Норм
 Добавлено (07.01.2019, 14:47)
---------------------------------------------
Валера, умеешь с прогами графическими работать? Надо это лучше нарисовать.
|
| |
|
|
| valguz65 | Дата: Понедельник, 07.01.2019, 16:17 | Сообщение # 1879 |
|
Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
| Цитата jpatay ( ) Надо это лучше нарисовать.
Попробую.
|
| |
|
|
| jpatay | Дата: Понедельник, 07.01.2019, 16:30 | Сообщение # 1880 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Валера, мне подсказали вот так, чтобы первая буква С была и G для нижней строчки:
|
| |
|
|
| valguz65 | Дата: Понедельник, 07.01.2019, 16:47 | Сообщение # 1881 |
|
Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
| ок
Сергей заходил на сайт ?Добавлено (07.01.2019, 19:25)
---------------------------------------------
Цитата jpatay ( ) Можно хитрож... поступить, поставить только две "стрелки" и переключатель с индикации на ток покоя.
Спасибо за совет  . Так и сделаю.
Сообщение отредактировал valguz65 - Понедельник, 07.01.2019, 16:47 |
| |
|
|
| jpatay | Дата: Понедельник, 07.01.2019, 19:36 | Сообщение # 1882 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата valguz65 ( ) Сергей заходил на сайт ?
Цитата valguz65 ( ) Так и сделаю.

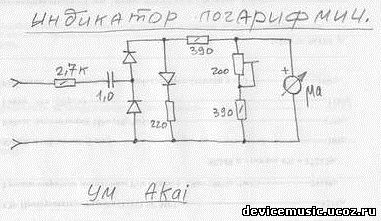

Что-то на подобие этой:
Сообщение отредактировал jpatay - Понедельник, 07.01.2019, 19:41 |
| |
|
|
| valguz65 | Дата: Понедельник, 07.01.2019, 20:31 | Сообщение # 1883 |
|
Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
| Спасибо!!
|
| |
|
|
| jpatay | Дата: Понедельник, 07.01.2019, 20:37 | Сообщение # 1884 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата valguz65 ( ) Спасибо!!
Сообщение отредактировал jpatay - Понедельник, 07.01.2019, 20:41 |
| |
|
|
| valguz65 | Дата: Понедельник, 07.01.2019, 21:10 | Сообщение # 1885 |
|
Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
|  Если когда встретимся...вот по такой коняку выдулим
|
| |
|
|
| jpatay | Дата: Понедельник, 07.01.2019, 21:37 | Сообщение # 1886 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата valguz65 ( ) Если когда встретимся...
Можно и Васю из Ростова пригласить, но тогда место встречи - Львов.
Сообщение отредактировал jpatay - Понедельник, 07.01.2019, 21:40 |
| |
|
|
| valguz65 | Дата: Понедельник, 07.01.2019, 21:42 | Сообщение # 1887 |
|
Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
|
|
| |
|
|
| limixserega | Дата: Вторник, 08.01.2019, 00:12 | Сообщение # 1888 |
 Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Всех с Рождеством! За встречу во Львове согласен. Очень душевный город! Добавлено (08.01.2019, 00:15)
---------------------------------------------
Там и радио рынок классный. Добавлено (08.01.2019, 00:44)
---------------------------------------------
DC В 0-100 в 10A цифровой вольтметр Амперметр двойной дисплей Напряжение детектор измеритель тока щитовой Амперметр Вольт Калибр 0,28 "красные, синие светодио дный Добавлено (08.01.2019, 00:58)
---------------------------------------------
Может такой вид индикатора устроит? Он показывает и ток и напряжение. Там стоит шунт, изменением его номинала можно измерять ток с хор. точностью. Стоит в Китае не дорого. Добавлено (08.01.2019, 01:20)
---------------------------------------------
А для измерения тока покоя вых. транзисторов, походит с лучшей стороны. Подтвердите или скажите другое решение.
|
| |
|
|
| valguz65 | Дата: Вторник, 08.01.2019, 11:41 | Сообщение # 1889 |
|
Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
| Цитата limixserega ( ) DC В 0-100 в 10A цифровой вольтметр Амперметр двойной дисплей Напряжение детектор измеритель тока щитовой Амперметр Вольт Калибр 0,28 "красные, синие светодио дный |
| |
|
|
| shiric1951 | Дата: Вторник, 08.01.2019, 11:41 | Сообщение # 1890 |
 Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| limixserega,
Валера, с Новым годом и Рождеством!
Есть у меня такие VA c Али. Наверное, их можно приспособить к измерению тока покоя,но:
1. Если использовать их амперметр,то его надо включать вместо одного из эмиттерных
резисторов (а какое сопротивление встроенного шунта?)
2. Можно использовать его вольтметр ,измеряя падение напряжения на эмиттерном резисторе.Но,
тогда,ему нужен отдельный источник питания,развязанный от общего провода.
3.Внешний вид на любителя. Дизайн передней панели надо тщательно продумывать.
PS. Ты уже дома?
да и используя его как амперметр, прибору тоже нужен отдельный источник.
Сообщение отредактировал shiric1951 - Вторник, 08.01.2019, 11:46 |
| |
|
|
|
