Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
|
|
| jpatay | Дата: Среда, 09.01.2019, 21:21 | Сообщение # 1906 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата birykboroda (  ) Что Вы думаете по поводу применения в мостах БП диодов шотки?
 Добавлено (09.01.2019, 21:26)
---------------------------------------------
Можно и КД213 поставить.
|
| |
|
|
| guzikovva | Дата: Четверг, 10.01.2019, 08:51 | Сообщение # 1907 |
 Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
|

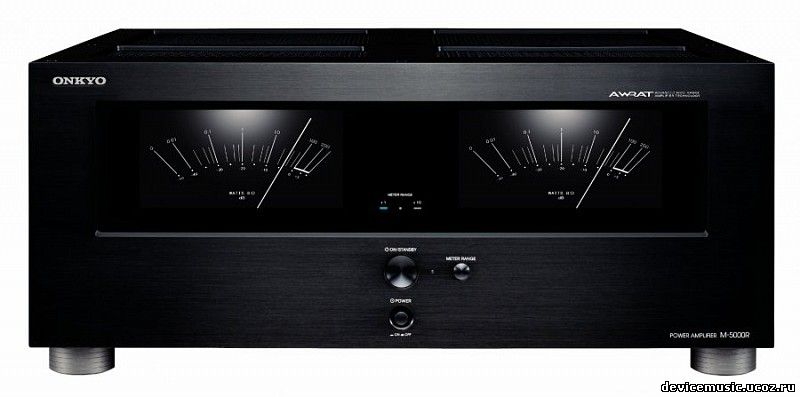

Вот что то на подобие - хочу!
|
| |
|
|
| jpatay | Дата: Четверг, 10.01.2019, 10:06 | Сообщение # 1908 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата guzikovva ( ) Вот что то на подобие - хочу!
Если искать оригинальные, будет очень дорого. Попадался мне такой похожий усилитель-дохляк, так за него большие деньги хотели.
Добавлено (10.01.2019, 10:33)
---------------------------------------------
Надо такие стрелки для аудио у китайцев поискать, кто умеет.
Сообщение отредактировал jpatay - Четверг, 10.01.2019, 10:34 |
| |
|
|
| guzikovva | Дата: Четверг, 10.01.2019, 11:30 | Сообщение # 1909 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| Цитата jpatay ( ) будет очень дорого |
| |
|
|
| guzikovva | Дата: Четверг, 10.01.2019, 11:39 | Сообщение # 1910 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
|

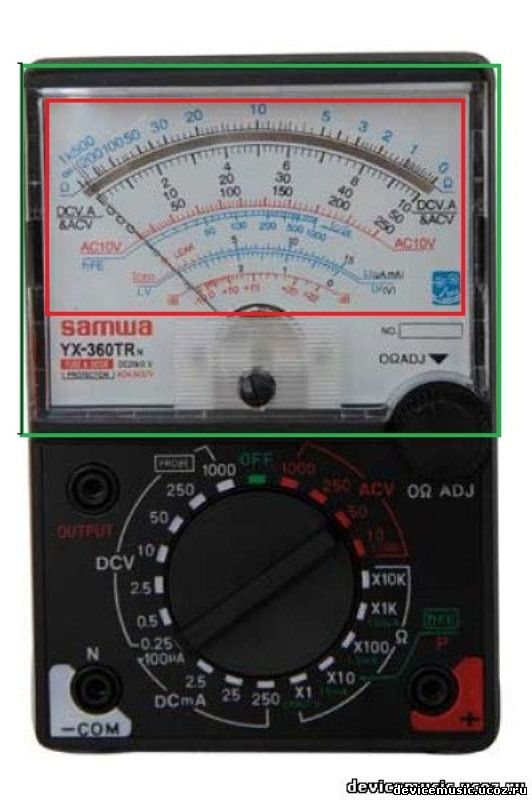

Женя. А можешь измерить - красную и синюю рамки?
Сообщение отредактировал guzikovva - Четверг, 10.01.2019, 11:40 |
| |
|
|
| jpatay | Дата: Четверг, 10.01.2019, 12:23 | Сообщение # 1911 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Красная- 87х45 мм., синяя(зелёная) - 97х70 мм.

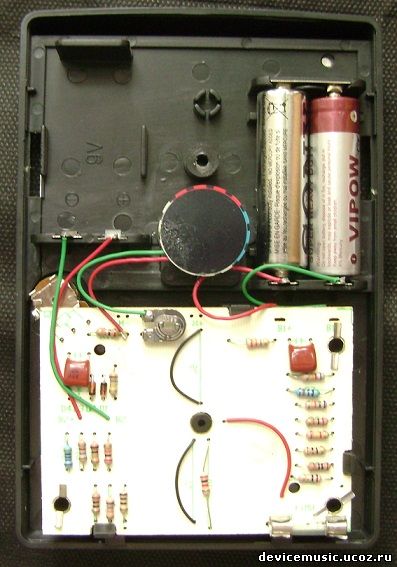

Разобрал гадёныша. Шкала с головкой прикручена прямо к пластиковому корпусу двумя саморезами. Если аккуратно "стрелки" снять, тогда можно их две на одну панельку прикрутить. И одним стеклом закрыть, но надо быть ювелиром.
Добавлено (10.01.2019, 12:31)
---------------------------------------------

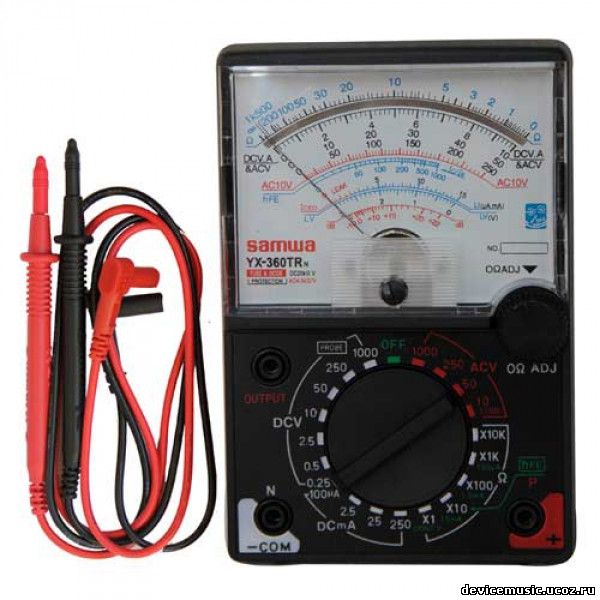

Нашёл в Киеве по 116 грн. такие приборы.
https://220i380.in.ua/p689120322-multimetr-strelochnyj-360.html
Сообщение отредактировал jpatay - Четверг, 10.01.2019, 12:31 |
| |
|
|
| guzikovva | Дата: Четверг, 10.01.2019, 12:53 | Сообщение # 1912 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| Цитата jpatay ( ) Нашёл в Киеве по 116 грн. такие приборы
Сообщение отредактировал guzikovva - Четверг, 10.01.2019, 12:54 |
| |
|
|
| jpatay | Дата: Четверг, 10.01.2019, 13:03 | Сообщение # 1913 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline

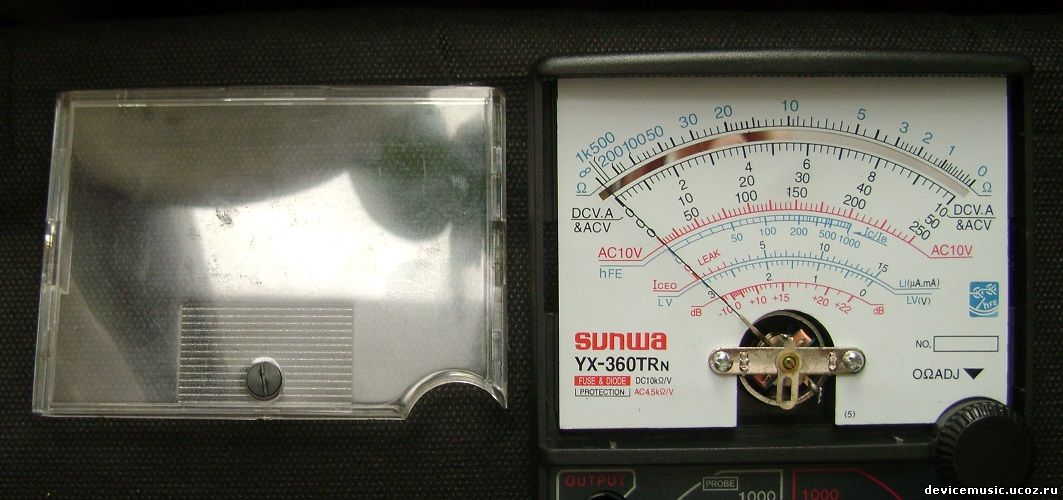

| Измерил габариты самой шкалы: 90х67 мм. По ней надо и ориентироваться.
Так можно и советские стрелочные тестеры применить. Но надо искать одинаковые.
|
| |
|
|
| shiric1951 | Дата: Четверг, 10.01.2019, 14:18 | Сообщение # 1914 |
 Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| jpatay,
Как правило,микроамперметры в советских тестерах для горизонтального расположения.
|
| |
|
|
| jpatay | Дата: Четверг, 10.01.2019, 14:47 | Сообщение # 1915 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата shiric1951 ( ) микроамперметры в советских тестерах для горизонтального расположения. Добавлено (10.01.2019, 15:56)
---------------------------------------------
Максимальное отклонение стрелки в горизонтальном и вертикальном положении - одинаковое, так что можно применить эту китайскую "стрелку".
|
| |
|
|
| limixserega | Дата: Четверг, 10.01.2019, 17:58 | Сообщение # 1916 |
 Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline

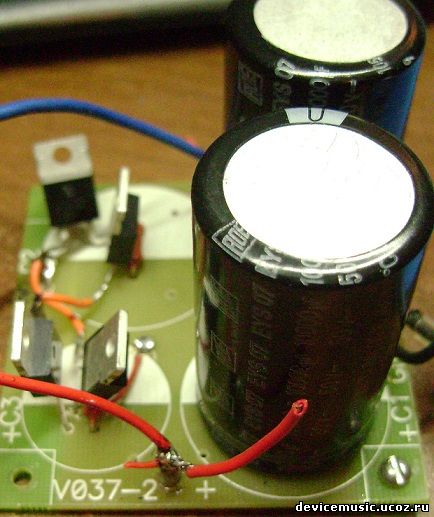

| Цитата jpatay ( ) Я ставил на макете, работают нормально. B10100 - 10 А, 100 В. |
| |
|
|
| guzikovva | Дата: Четверг, 10.01.2019, 18:23 | Сообщение # 1917 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| Цитата jpatay ( ) так что можно применить эту китайскую "стрелку" Добавлено (10.01.2019, 18:24)
---------------------------------------------
Валер . А что Д305 нет?
|
| |
|
|
| jpatay | Дата: Четверг, 10.01.2019, 18:40 | Сообщение # 1918 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата limixserega ( ) так разницу в звуке не заметил, по сравнению с Д303?
|
| |
|
|
| limixserega | Дата: Четверг, 10.01.2019, 18:47 | Сообщение # 1919 |
|
Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Цитата guzikovva ( ) Валер . А что Д305 нет? Добавлено (10.01.2019, 18:48)
---------------------------------------------
Хватает с запасом.
|
| |
|
|
| jpatay | Дата: Четверг, 10.01.2019, 20:15 | Сообщение # 1920 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата limixserega ( ) Так и Д303 вроде по току подходят,
|
| |
|
|
