Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline

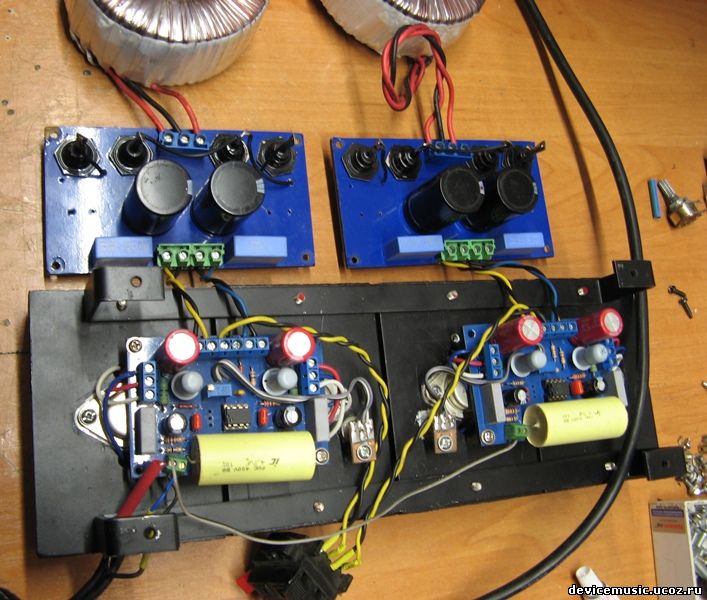

| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
|
|
| jpatay | Дата: Пятница, 18.01.2019, 14:16 | Сообщение # 1936 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Ребята, расслабьтесь немного:
https://www.youtube.com/watch?v=Sk2yoOY8CTU
 Добавлено (18.01.2019, 16:25)
---------------------------------------------
Надо бы ещё эту конструкцию повторить:
https://www.youtube.com/watch?v=IvUU8joBb1Q&start_radio=1&list=RDIvUU8joBb1Q
|
| |
|
|
| birykboroda | Дата: Пятница, 18.01.2019, 18:37 | Сообщение # 1937 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| Доброго дня. Можно ли VT12,VT 13 транзисторы ГТ321А,по схеме D3 заменить на МП20,21,как на схеме C3(VT10,VT11)? И еще по поводу Цитата pepe ()так надо на защиту ставить быстродействующие предохранители если речь о polyswitch ,то у предохранителей 1.1А сопротивление около 0.12-0.15ohm,то есть еще резюк между усилителем и динамиком... Добавлено (18.01.2019, 18:56)
---------------------------------------------
напрягает обратный ток коллектора у ГТ321-более500мкА(при замерах прибором Л2-54,стрелку зашкаливает)причем мерил разных выпусков и новые и б.у.. Может ли из за них быть дрейф "0" на выходе усилителя,и долгий "прогрев"около 5минут?
|
| |
|
|
| jpatay | Дата: Пятница, 18.01.2019, 19:12 | Сообщение # 1938 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата birykboroda (  ) Можно ли VT12,VT 13 транзисторы ГТ321А,по схеме D3 заменить на МП20,21,как на схеме C3(VT10,VT11)?
Можно. Не помню уже какое напряжение падает на К-Э Т12,Т13. Где-то писал. Кажется 25 В. Можете измерить.
Главное, чтобы транзюк выдержал это напряжение и желательно ставить с частотой побольше.
У МП20: 30 В и 2 мГц. МП21 по напряжению все подойдут, но предельная частота у них меньше.
МП20(Б) будут лучше, но по сравнению с ГТ321 АЧХ немного пострадает.
Цитата birykboroda ( ) так надо на защиту ставить быстродействующие предохранители
Искал в интернете тоже, но так ничего и не понял. Может Юра знает?
Добавлено (18.01.2019, 19:14)
---------------------------------------------
Цитата jpatay ( ) Может ли из за них быть дрейф "0" на выходе усилителя,и долгий "прогрев"около 5минут?
Может. Валера из Минска тоже с ними мучается. Мне попались хорошие. На прогрев вряд ли влияют. Я пробовал эту схему полностью на кремнии, тоже есть дрейф несколько минут.
Сообщение отредактировал jpatay - Пятница, 18.01.2019, 19:21 |
| |
|
|
| birykboroda | Дата: Пятница, 18.01.2019, 19:23 | Сообщение # 1939 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| Женя спасибо за быстрый ответ и совет,буду "искать" причину "хромоты" одного канала,так то все звучит хорошо,можно даже сказать удивительно,но вот один канал при прогреве" гудит" другой гораздо меньше,при работе на звуке все уходит-в динамиках гробовая тишина...
|
| |
|
|
| birykboroda | Дата: Пятница, 18.01.2019, 19:25 | Сообщение # 1940 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline

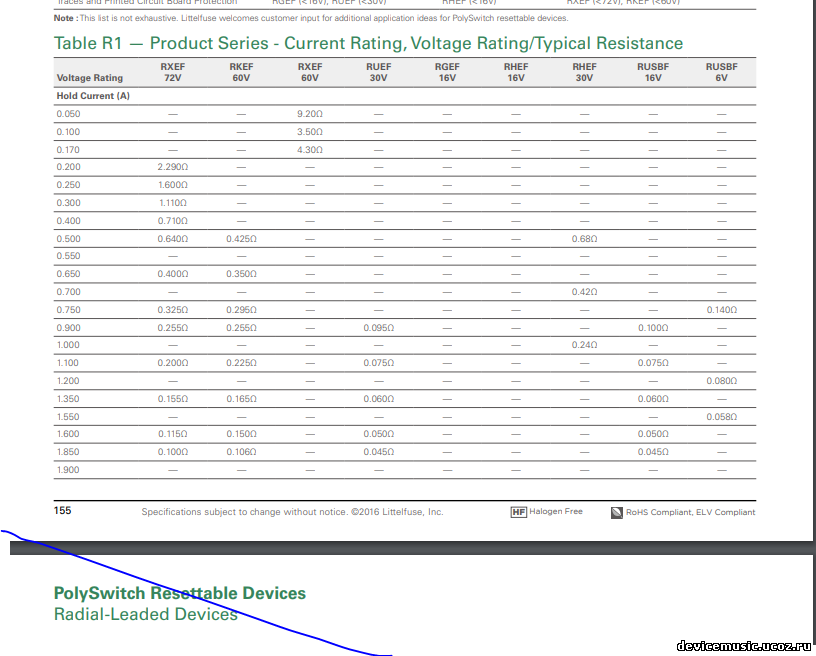

| по "быстрым предохранителям" вот кусок pdf
|
| |
|
|
| jpatay | Дата: Пятница, 18.01.2019, 19:35 | Сообщение # 1941 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата birykboroda ( ) но вот один канал при прогреве" гудит" другой гораздо меньше
Надо искать, у меня всё чисто. Ноль на выходе стабильный. Может какой-то транзюк с утечкой. У германцев попадается много брака. У меня шумел один канал, так я тупо менял все транзюки по очереди и после каждой замены включал и слушал. В дифкаскаде оказался один шумящий.
Сообщение отредактировал jpatay - Пятница, 18.01.2019, 19:40 |
| |
|
|
| birykboroda | Дата: Пятница, 18.01.2019, 19:48 | Сообщение # 1942 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| да я читал о ваших поисках,Вы то лыжню протоптали,теперь все покатятся легче.Следующую схему думаю "С3" пробывать  . скоро опять будет "музыкальный ринг" с участием "25Ваттного" и "D3 "и других "дорогуших "представителей кремния,по результатам сфоткаю и отпишусь.
|
| |
|
|
| jpatay | Дата: Пятница, 18.01.2019, 19:57 | Сообщение # 1943 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата birykboroda ( ) Следующую схему думаю "С3" пробывать
Значит ещё есть порох в пороховнице. Руслан, далеко живёте? Собираюсь приехать на прослушку.
|
| |
|
|
| birykboroda | Дата: Пятница, 18.01.2019, 20:05 | Сообщение # 1944 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| Живу недалеко -г.Тирасполь -Приднестровье.Приезжайте буду рад гостю.Для" настройки" слуха использую местный напиток"Нистру"и мамалыгу с брынзой. Добавлено (18.01.2019, 20:10)
---------------------------------------------
Приехать можете в любое время ,дня и ночи,опять же море рядом(99км).а речка так 15 минут ходьбы.
|
| |
|
|
| jpatay | Дата: Пятница, 18.01.2019, 21:01 | Сообщение # 1945 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата birykboroda ( ) Приезжайте буду рад гостю.Для" настройки" слуха использую местный напиток"Нистру"и мамалыгу с брынзой.
Спасибо за приглашение. Когда то мне с ваших краёв коньяк "Белый аист" возили.
Цитата birykboroda ( ) море рядом(99км)
Ближе к Одессе.
|
| |
|
|
| birykboroda | Дата: Пятница, 18.01.2019, 23:44 | Сообщение # 1946 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| "Белый аист" все также летает тут ,"Нистру" это поинтересней "птица".В Одессу часто ездил по воскресеньям на радиорынок,щас все через ентернет,помню были попольные места радирынка(на сахарном заводе)в камышах  ,вот там транзисторы прям с земли продавали ,германивые даром отдавали...
|
| |
|
|
| jpatay | Дата: Суббота, 19.01.2019, 09:42 | Сообщение # 1947 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата birykboroda ( ) германивые даром отдавали...
Было время...
|
| |
|
|
| pepe | Дата: Суббота, 19.01.2019, 13:34 | Сообщение # 1948 |
 Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Цитата birykboroda ( ) если речь о polyswitch
Нормально выглядящие стеклянные предохранители 5х20 в маркировке которых F (fast). Находится всё с полпинка. Вот два примера быстрых предохранителей:
https://ru.aliexpress.com/item/10x-250V-20mmx5mm-Fast-Acting-Quick-Blow-Glass-Fuses-100-200-250-315-500-630mA-1/32816118889.html?spm=a2g0v.search0302.3.10.66d817065YDKTQ&ws_ab_test=searchweb0_0,searchweb201602_0_10084_100031_10083_10887_10307_321_431_453_322_454_433_10618_536_10065_317_537_10068_319_10059_10103_10884_10696,searchweb201603_0,ppcSwitch_0&algo_pvid=a7909808-aab4-464a-8674-9fc4fcfe83f0&algo_expid=a7909808-aab4-464a-8674-9fc4fcfe83f0-1
https://ru.mouser.com/Circuit-Protection/Fuses/Cartridge-Fuses/_/N-ba8h0?P=1z0x81fZ1yocc4mZ1yzshdiZ1z0x73eZ1z0z33z
С уважением,
Юрий.
|
| |
|
|
| birykboroda | Дата: Суббота, 19.01.2019, 15:22 | Сообщение # 1949 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| Спасибо Юрий ,за подсказку.теперь буду искать("с перламутровыми пуговицами"),раньше не обращал внимание,на простую деталь-плавкий предохранитель .но теперь то прогресс.вот даже нашел- быстродействующими плавкими предохранителями, в которых плавкая вставка выполнена из тонкой ленты серебра высокой чистоты и для улучшения тепло-отвода окружена сильно уплотненным кварцевым песком. Добавлено (19.01.2019, 15:24)
---------------------------------------------
Либо искать с каплей олова по центру медного проводника и маркировкой "F"-чего не сделаешь ради "жизни раритетных ГТ 806Д !
|
| |
|
|
| valguz65 | Дата: Суббота, 19.01.2019, 16:34 | Сообщение # 1950 |
 Подполковник
Группа: Пользователи
Сообщений: 132
Статус: Offline
| Цитата limixserega ( ) " Наоткрывал" тут проектов кучу, и ЧХ
|
| |
|
|
|
