Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
|
|
| birykboroda | Дата: Пятница, 11.01.2019, 21:16 | Сообщение # 1921 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| Доброго времени суток. Евгений сегодня вспоминал ваше предостережение" Если защита на симисторах сработает, можно без выходных транзисторов остаться. Или предохранитель в защите рассчитан на меньший ток, чем в БП?",прям как по заказу случилось проверить %). У меня один канал уся "прихрамывает" в момент прогрева всегда слышу повышенный фон(на выходе около 25мВ постоянки),и тут толи поймал импульс от движка холодильника ,то ли снег пошел  -динамик издал короткий "кряк" и тишина...Тут то Вас и вспомнил,и уже начал панихиду по ГТ806Д (мало осталось),но зря волновалси и грыз паяльник- транзюки остались живые,хотя предохранители в БП спалило,причем в симисторной защите стоял почему то  пред больше (3.15А),чем в БП.Вот такая предновогодняя история. Граждане! Ставьте предохранители в симисторной защите максимум 2 Ампера и будет вам счастье. С наступающим настоящим "Новым годом"!
|
| |
|
|
| jpatay | Дата: Пятница, 11.01.2019, 23:11 | Сообщение # 1922 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата birykboroda (  ) Ставьте предохранители в симисторной защите максимум 2 Ампера и будет вам счастье.  Чтобы он сгорел быстрее, чем 3,15 А в БП.
Сообщение отредактировал jpatay - Пятница, 11.01.2019, 23:13 |
| |
|
|
| pepe | Дата: Суббота, 12.01.2019, 20:14 | Сообщение # 1923 |
 Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| birykboroda, так надо на защиту ставить быстродействующие предохранители, а в блок питания обычные.
ЗЫ. По нашему календарю НГ уже был, как и Рождество перед НГ.
С уважением,
Юрий.
|
| |
|
|
| jpatay | Дата: Суббота, 12.01.2019, 20:46 | Сообщение # 1924 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата pepe ( ) так надо на защиту ставить быстродействующие предохранители
|
| |
|
|
| shiric1951 | Дата: Среда, 16.01.2019, 15:04 | Сообщение # 1925 |
 Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline

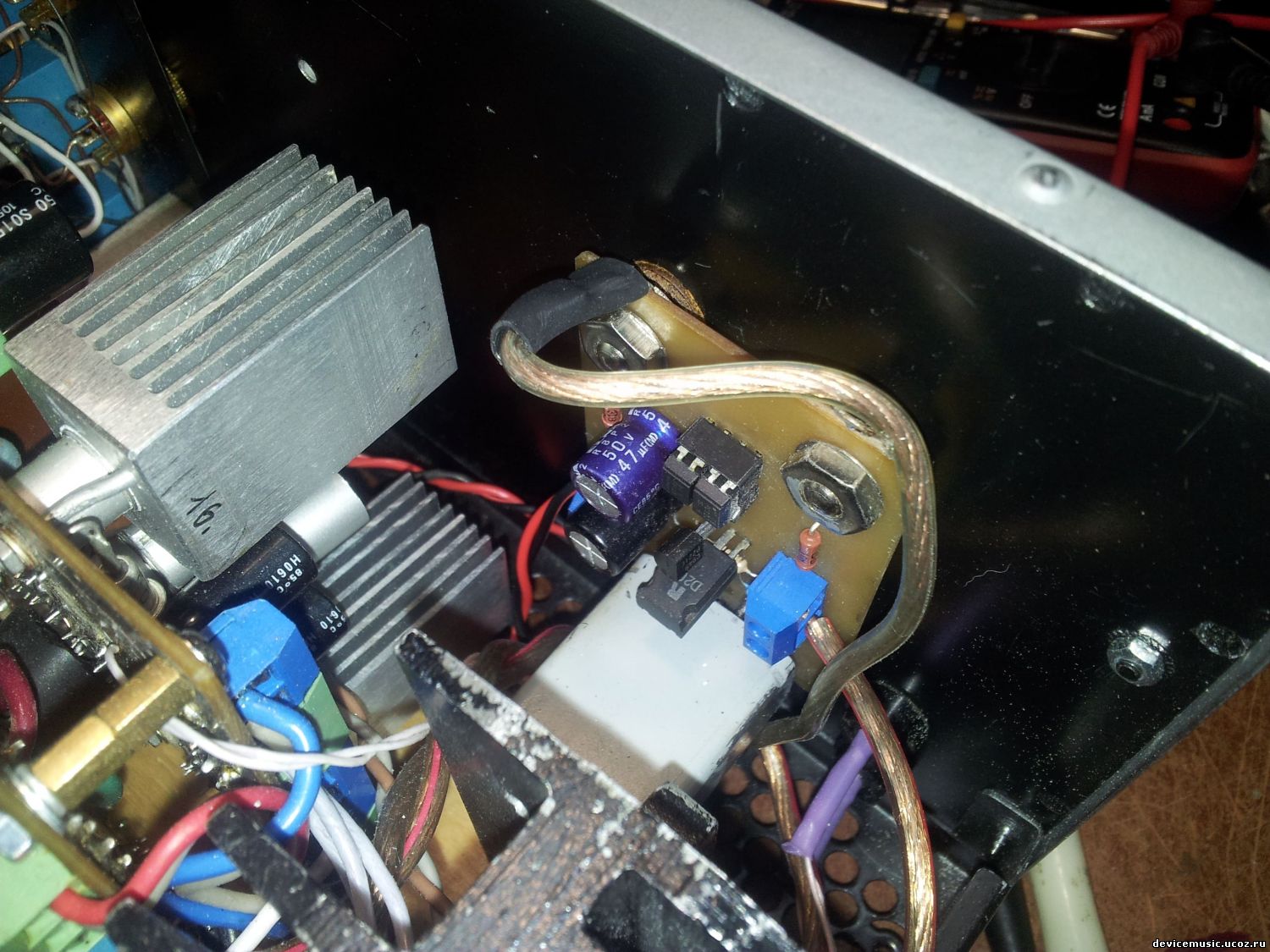

| Крайний штрих. Установил защиту акустики.
|
| |
|
|
| jpatay | Дата: Среда, 16.01.2019, 16:03 | Сообщение # 1926 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата shiric1951 ( ) Установил защиту акустики
Ничего себе))) Даже оптроны на панельках. Но лучше запаять, так надёжней будет. Видно с макета панелька осталась.
|
| |
|
|
| shiric1951 | Дата: Среда, 16.01.2019, 17:07 | Сообщение # 1927 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) Ого!!! Теперь можно спокойно музыку слушать.
Германий ,всё таки ! К слову сказать ,ток покоя очень стабилен. По индикаторам очень удобно наблюдать
за ним. Цитата jpatay ( ) Даже оптроны на панельках. Но лучше запаять, так надёжней будет. Видно с макета панелька осталась.
Пока закрою крышкой и "отдышусь ". Ge-25 дался на порядок легче.
|
| |
|
|
| jpatay | Дата: Среда, 16.01.2019, 17:21 | Сообщение # 1928 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата shiric1951 ( ) ток покоя очень стабилен.
Цитата shiric1951 ( ) Ge-25 дался на порядок легче.
Второй экземпляр цирклотрона пойдёт легче.
|
| |
|
|
| shiric1951 | Дата: Среда, 16.01.2019, 18:10 | Сообщение # 1929 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) Согласен, но звук лучше у "Д3".
Наверное да,если усилитель нагружен на трёхполосную АС с фильтрами 2 и 3 порядка. Но на широкополос
без фильтров очень даже неплохо. Цитата jpatay ( ) Второй экземпляр цирклотрона пойдёт легче.  По крайней мере.не сейчас
|
| |
|
|
| jpatay | Дата: Среда, 16.01.2019, 18:20 | Сообщение # 1930 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2720
Статус: Offline
| Цитата shiric1951 ( ) По крайней мере.не сейчас
|
| |
|
|
| limixserega | Дата: Среда, 16.01.2019, 23:14 | Сообщение # 1931 |
 Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline

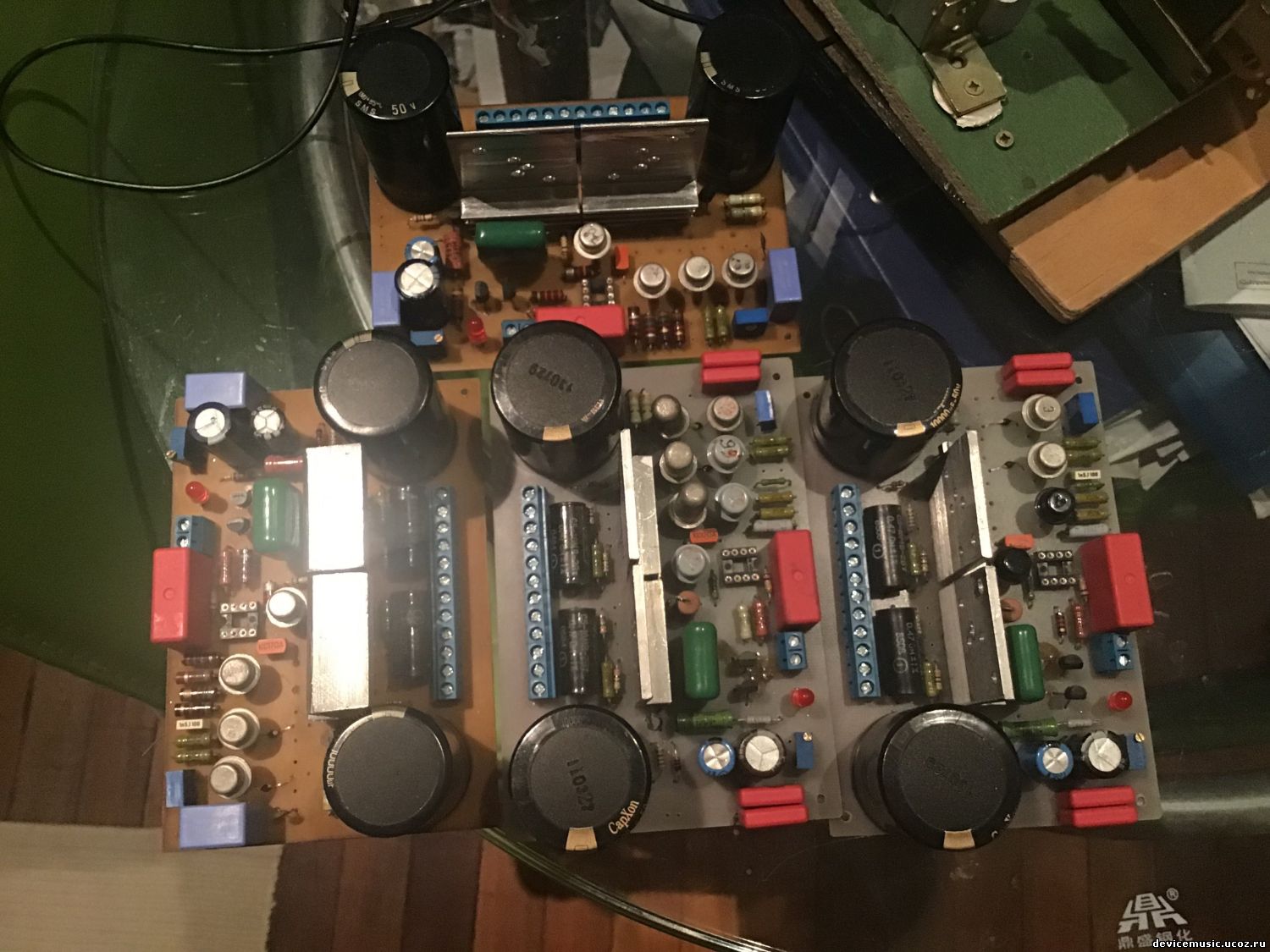

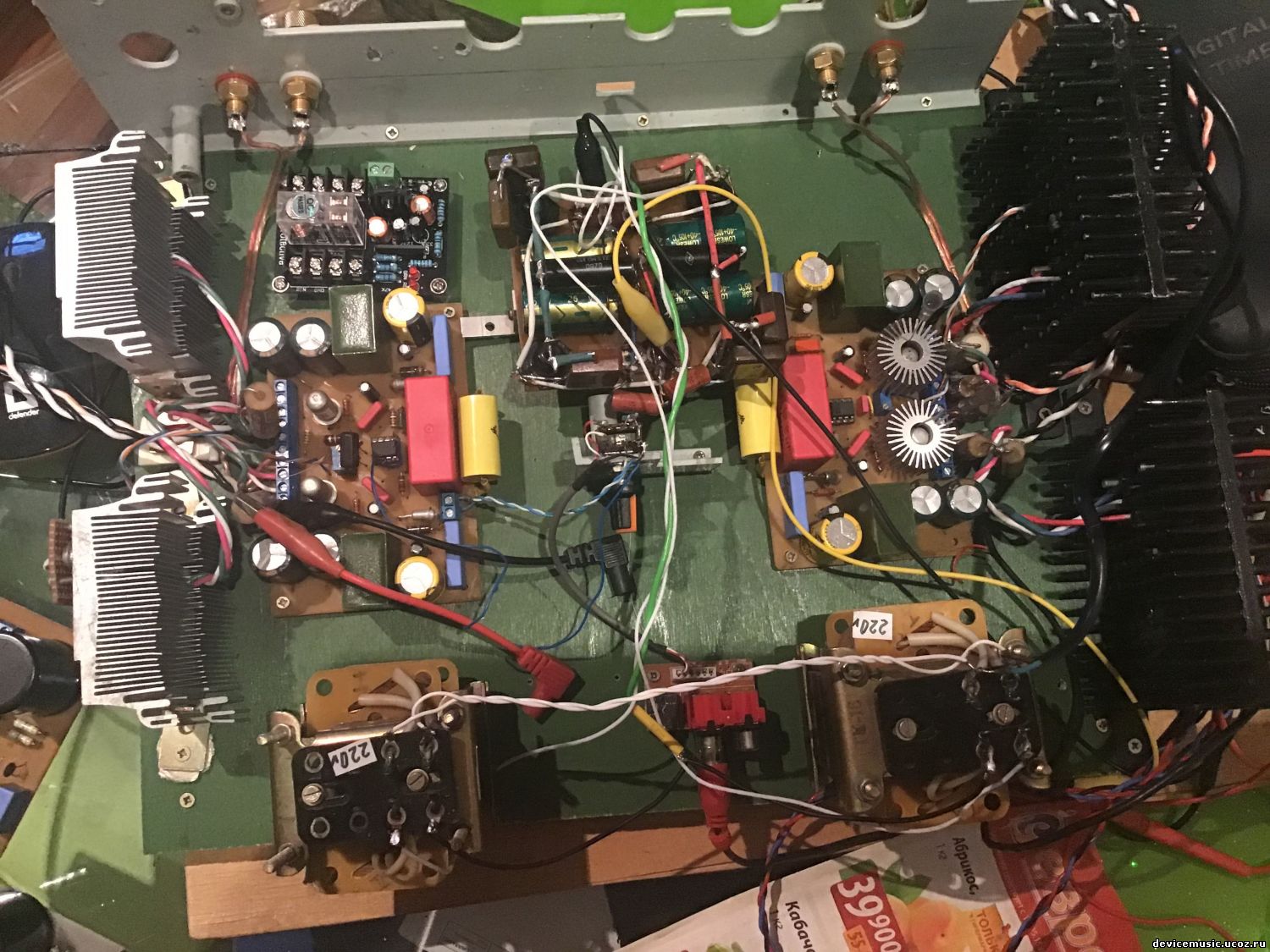

| Цитата jpatay ( ) У двух Валерчиков скоро должны "родиться" ещё цирклотрончики. Добавлено (16.01.2019, 23:48)
---------------------------------------------
ЧХ и 4 ПП ГЕ-25 Добавлено (17.01.2019, 00:14)
---------------------------------------------
Я тут ЧХ "рожаю" и стоит страшная дилемма, что лучше на выход? П4 или ГТ701А? По скопу 701е лучше. А по звуку Х З? Добавлено (17.01.2019, 01:01)
---------------------------------------------
Не знаю, как поднять Жене репутацию!
Но уважение и благодарность!
Сообщение отредактировал limixserega - Среда, 16.01.2019, 23:45 |
| |
|
|
| shiric1951 | Дата: Четверг, 17.01.2019, 20:02 | Сообщение # 1932 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| limixserega,
Валера,прывет! Спасибо за добрые слова ! Мою помощь ты сильно преувеличил Посмотрел твой задел, впечатлился. Планов громадьё,как говорится.Нужна последовательность.Доделай самое лёгкое - ЧХ. А там уже можно и за цирклотрон взяться.
Транзисторы ГТ701А ,по большому счёту те же П210. Мне кажется,лучше всё-таки П4. Операционник в этой схеме больше
будет влиять на звук,чем вых.транзисторы.Мне нравятся ОУ AD823. Как у вас говорится-да пабачэння.
Цитата limixserega ( ) Не знаю, как поднять Жене репутацию!
Так выше генералиссимуса только небо
|
| |
|
|
| chermet1958 | Дата: Пятница, 18.01.2019, 00:13 | Сообщение # 1933 |
 Полковник
Группа: Пользователи
Сообщений: 191
Статус: Offline
| Цитата limixserega ( ) Я тут ЧХ "рожаю" и стоит страшная дилемма, что лучше на выход? П4 или ГТ701А? По скопу 701е лучше. А по звуку Х З?
В УНЧ Беслика пробовал П217,ГТ905А и П4БЭ. П4БЭ в конечном счёте выиграли - звучат старички отлично.
|
| |
|
|
| limixserega | Дата: Пятница, 18.01.2019, 00:43 | Сообщение # 1934 |
|
Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
| Цитата shiric1951 ( ) Мне нравятся ОУ AD823.
Приветствую, Александр! У меня ОУ LME 49710. Но можно попробовать и AD823, прямым "перетыком". Там вроде коррекцию менять не надо.Добавлено (18.01.2019, 00:49)
---------------------------------------------
Цитата limixserega ( ) В УНЧ Беслика пробовал П217,ГТ905А и П4БЭ. П4БЭ в конечном счёте выиграли - звучат старички отлично.
Спасибо! А что за УНЧ Беслика?
|
| |
|
|
| chermet1958 | Дата: Пятница, 18.01.2019, 13:37 | Сообщение # 1935 |
|
Полковник
Группа: Пользователи
Сообщений: 191
Статус: Offline
| Цитата limixserega ( ) Спасибо! А что за УНЧ Беслика?
http://rt20.mybb2.ru/viewtopic.php?f=3&t=93130&st=0&sk=t&sd=a
|
| |
|
|
|
