Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
|
|
| jpatay | Дата: Пятница, 17.08.2018, 10:14 | Сообщение # 1306 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата shiric1951 (  ) Евгений,выложи пож-ста, эти лэйки. И сразу спрошу,зеркалить их надо?
Сообщение отредактировал jpatay - Пятница, 17.08.2018, 10:22 |
| |
|
|
| jpatay | Дата: Пятница, 17.08.2018, 10:22 | Сообщение # 1307 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline

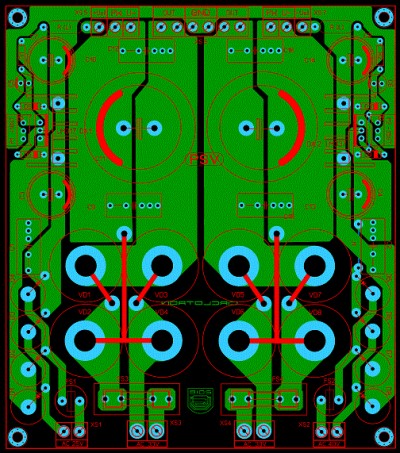

| Такая картинка:
|
| |
|
|
| shiric1951 | Дата: Пятница, 17.08.2018, 10:58 | Сообщение # 1308 |
 Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) Выкладываю...
Изготовлю новые платы БП , корпус от убитого рессивера ВВК .Может,к концу нашего короткого летнего сезона и соберу до кучи циркл.
|
| |
|
|
| jpatay | Дата: Пятница, 17.08.2018, 11:06 | Сообщение # 1309 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата shiric1951 ( ) корпус от убитого рессивера ВВК.
|
| |
|
|
| shiric1951 | Дата: Пятница, 17.08.2018, 11:49 | Сообщение # 1310 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата jpatay ( ) ещё бы такой найти с мясистыми радиаторами.
Нам то нужны радиаторы с посадочными местами под ГТ806 и т.п. Я для циркла купил один общий радиатор
буду крепить через бериллевые прокладки.Слюда здесь не пойдёт. Термокоменсирующие диоды придётся
крепить непосредственно на 813.
|
| |
|
|
| jpatay | Дата: Пятница, 17.08.2018, 12:05 | Сообщение # 1311 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата shiric1951 ( ) Были такие трансляционные усилки (ТУ-100, СТЕПЬ-103). |
| |
|
|
| pepe | Дата: Пятница, 17.08.2018, 12:35 | Сообщение # 1312 |
 Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Были трансляционники 100У-101 с радиаторами по бокам. Качество изготовления радиаторов препаскуднейшее. Посадочные места транзисторов надо было фрезеровать. Сам корпус, если доработать, очень даже неплохой.

С уважением,
Юрий.
|
| |
|
|
| jpatay | Дата: Пятница, 17.08.2018, 12:54 | Сообщение # 1313 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата pepe ( ) Были трансляционники 100У-101 с радиаторами по бокам.
|
| |
|
|
| shiric1951 | Дата: Пятница, 17.08.2018, 14:59 | Сообщение # 1314 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 285
Статус: Offline
| Цитата pepe ( ) Были трансляционники 100У-101 с радиаторами по бокам
"металлисты" всё растащили. Пара таких радиаторов где-то у меня в кладовке валяется.
Кстати,там силовик и выходник намотаны на неплохом тонком железе Э330.
Мотал на них выходники для ламп.однотактника-очень неплохо получалось.
|
| |
|
|
| pepe | Дата: Пятница, 17.08.2018, 17:25 | Сообщение # 1315 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Женя, радиаторы там 290х120х25мм. На 100W Holton на полевиках хватало. А по ширине корпус практически стандартный. Инструкция говорит, что габариты усилителя 470x140x360 мм.
Потихоньку собирается на универсальной плате вариант С3. Пока С3, потому как для Д3 пока нет выходных транзисторов.
С уважением,
Юрий.
|
| |
|
|
| jpatay | Дата: Пятница, 17.08.2018, 17:40 | Сообщение # 1316 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата pepe ( ) габариты усилителя 470x140x360 мм.
Нашёл я точку, где полностью гараж усилителями завален, но не могу подход к мужику найти.
Цитата pepe ( ) для Д3 пока нет выходных транзисторов.  Добавлено (17.08.2018, 17:44)
---------------------------------------------
Цитата pepe ( ) собирается на универсальной плате вариант С3. |
| |
|
|
| pepe | Дата: Пятница, 17.08.2018, 18:18 | Сообщение # 1317 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Т12,Т13 - ГТ321А. Транзисторы на пластиковых подставочках, чтобы не шатались. Купил 20шт и почти все оказались с бетой в районе 100. 5шт с 45-52.
В плате пару лишних отверстий сделал - и готово. :). Сначала хотел на маленькой плате всё это собрать, но там всё так плотно, что решил изуродовать большую. :)
С уважением,
Юрий.
Сообщение отредактировал pepe - Пятница, 17.08.2018, 18:20 |
| |
|
|
| jpatay | Дата: Пятница, 17.08.2018, 18:47 | Сообщение # 1318 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Цитата pepe ( ) Т12,Т13 - ГТ321А. Транзисторы на пластиковых подставочках, чтобы не шатались. Купил 20шт и почти все оказались с бетой в районе 100. 5шт с 45-52. |
| |
|
|
| jpatay | Дата: Пятница, 17.08.2018, 20:49 | Сообщение # 1319 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2729
Статус: Offline
| Наконец просверлил отверстия в верхней крышке. До чего же это нудная работа, словами не передать.
|
| |
|
|
| _Svjatoslav_ | Дата: Суббота, 18.08.2018, 06:42 | Сообщение # 1320 |
|
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Хорошо было бы модернизировать плату БП для использования транзисторов из серий П216, П217 в качестве диодов.
Похоже, самым подходящим вариантом будет "высоковольтное" включение по схеме БЭ-К (см. вложение).
Работают сразу два перехода по току, а предельное обратное равно максимально допустимому напряжению коллектор-эмиттер или коллектор-база.
Для П216 и П217 эти пробойные импульсные напряжения равны, и по величине составляют от 30 до 60 В. Вполне подходящие.
По паспорту максимальный постоянный базовый ток у них не такой и большой - 0,75 А, но импульсный должны держать на порядок больший.
Тем более, что площади коллекторного и эмиттерного переходов у сплавных транзисторов сопоставимы.
Ток коллектора при диодном включении не будет превышать ток базы, нагрев всей транзисторной структуры будет гораздо меньше.
Возможно, может получиться универсальный рисунок платы, и под диоды, и под транзисторы диодами.
На вскидку проще всего получается, если транзисторы устанавливать на места диодов выводами вверх.
Крепить штатными фланцами, с прижимом к плате.
Если в схему включени Б-ЭК в цепь эмиттера включить подходящий резистор, то может получиться промежуточный вариант диода, с достаточно высоким обратным напряжением, и с бОльшим предельным током, чем ток базы.
Вобщем, это отдельная тема, для отдельного обследования.
|
| |
|
|
|
