Цирклотроны на германиевых транзисторах. Тема 1.
|
|
| _Svjatoslav_ | Дата: Вторник, 29.08.2017, 11:11 | Сообщение # 1 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| В "шапке" темы оставил последние, наиболее широкополосные варианты цирклотронов, с одиночным транзистором ВК, с двойкой Дарлингтона,
и дифференциально-каскодным вариантом входного каскада.
Аналогичный цирклотрон с ВК по схеме Шиклаи вынесен в отдельную тему.
Усилители критичны к точности подбора деталей.
Настройка:
(Объединённая цитата сообщений 662 и 664, с небольшими правками)
1) R6 - в среднее положение,
2) R5 - на макс. сопротивление ,
3) Включаем всё в сборе, но на ВК питание не подаём.
4) После небольшого прогрева ( 5 мин), устанавливаем ноль подстроечником R6 на коллекторах Т4 и Т6 и параллельно уменьшаем R5
до исчезновения "ступеньки" синусоиды и опять проверяем " ноль" на коллекторах. Cкорее всего наоборот, сначала убираем ступеньку и подстраиваем ноль.
4) При помощи генератора и осциллографа смотрим амплитуду на коллекторах Т4 и Т6. Смотрим клиппинг, должна быть симметрия.
5) Подключаем лампы вместо предохранителей(сначала один канал).
6) Подключаем нагрузку на выход усилителя, мощный резистор 10 - 20 Вт на 6 - 8 Ом.
7) Осциллограф подключаем к нагрузке, а мультиметр к резистору 0,1 Ом. Предел мультиметра - 200 мВ.
8) Включаем усилитель, ждём 5 мин., контролируем при нагреве ток покоя, чтобы он не был больше 300 мА(30 мВ).
Ток покоя надо настраивать по осциллографу.
9) Ждём пока ток покоя "устаканится".  Термодатчик должен стоять на "шляпе" ГТ806.
10) Ток покоя надо настраивать с закрытой верхней крышкой корпуса усилителя. Верхняя крышка должна быть вся перфорированная.
11) Мультиметром смотрим и подстраиваем "ноль" на нагрузке.
12) Потом подстраиваем ток покоя так, чтобы вершины синусоиды были правильные и с наибольшей амплитудой, но это уже с предохранителями.
Самый ответственный момент. Не спалите транзисторы!!! Ток больше 500 мА устанавливать нежелательно, и нецелесообразно.
Ток покоя надо настраивать по осциллографу.
Есть предел тока покоя при котором амплитуда синусоиды перестаёт увеличиваться.
Если дальше увеличивать ток покоя, тогда размах синусоиды уменьшается. Для 1Т813А оптимальным оказался ток покоя - 350 мА.
Настройку желательно производить на макс. неискажённой синусоиде или близко к этому.
Важно:
После проверки и настройки токов и напряжений предварительной части, необходимо эти токи снизить до минимума, подстроечником R5.
И только потом подключать выходной каскад, и плавно настраивать его ток покоя.
Регулировка тока покоя чувствительна к конвекции в области радиаторов.
Окончательную подстройку и проверку необходимо производить с установленными крышками, в полностью собранном корпусе.
Контроль за током покоя в этом случае проводится через выведенные сквозь вентиляционные отверстия проводники.
В плане размещеня радиаторов - желательно по бокам корпуса, с рёбрами наружу.
Схемы, и рисунок печатной платы в редакции от 6,11,2018 г.
Универсальная печатная плата, на ней можно собирать оба варианта. Ещё не опробована, требует проверки.

Ссылка на тему обсуждения в Клубе DiyAudio :
http://www.diyaudio.ru/forum/index.php?topic=5796.msg387200#msg387200
|
| |
|
|
| pepe | Дата: Суббота, 18.08.2018, 16:51 | Сообщение # 1321 |
 Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Вот такой моноблок получается из того, что нашлось в тумбочке. Первое включение, скорее всего, уже завтра. На цифры на транзисторах внимание можно не обращать, это старые, неактуальные отметки.
С уважением,
Юрий.
|
| |
|
|
| jpatay | Дата: Суббота, 18.08.2018, 17:45 | Сообщение # 1322 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2731
Статус: Offline
| Цитата pepe (  ) Вот такой моноблок получается  Пора уже новые платы заказывать.
Сообщение отредактировал jpatay - Суббота, 18.08.2018, 19:39 |
| |
|
|
| pepe | Дата: Суббота, 18.08.2018, 17:59 | Сообщение # 1323 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Сначала надо избавить от имеющихся.  Я так думаю, что крайний вариант надо будет довести до состояния полностью закончено конструкции и оставить себе.
С уважением,
Юрий.
|
| |
|
|
| jpatay | Дата: Суббота, 18.08.2018, 18:08 | Сообщение # 1324 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2731
Статус: Offline
| Цитата pepe ( ) и оставить себе.  Я тоже определюсь, где будет меньше гармоник, тот вариант себе и оставлю.
Добавлено (19.08.2018, 12:28)
---------------------------------------------
Нашёл форум в котором Василичь доходчиво объяснил как измерить спектр гармоник компьютерными программами.
Задал там вопрос по измерению цирклотрона. Посмотрим, что знатоки ответят.
http://forum.cxem.net/index.php?/topic/143020-%D0%B8%D0%B7%D0%BC%D0%B5%D1%80%D0%B5%D0%BD%D0%B8%D0%B5-%D0%BF%D0%B0%D1%80%D0%B0%D0%BC%D0%B5%D1%82%D1%80%D0%BE%D0%B2-%D0%BB%D0%B0%D0%BC%D0%BF%D0%BE%D0%B2%D1%8B%D1%85-%D1%83%D0%BD%D1%87/&page=30&_fromLogin=1
Сообщение отредактировал jpatay - Воскресенье, 19.08.2018, 13:56 |
| |
|
|
| jpatay | Дата: Воскресенье, 19.08.2018, 14:14 | Сообщение # 1325 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2731
Статус: Offline
| Ответили:"Поставьте на входе звуковой карты дифференциальный усилитель на "звуковом" ОУ. Например, на одном из самых распространённых AD8066 или NJM4580. Можно, конечно и сигнальный трансформатор для гальваноразвязки использовать, только хорошего качества."
Попробую поставить для начала такой вот транс, стоял в проф.усилителе по входу для гальваноразвязки. Сопротивление обмоток по 18 Ом. Значит и количество витков тоже должно быть одинаковым - 1:1.

Сообщение отредактировал jpatay - Воскресенье, 19.08.2018, 14:17 |
| |
|
|
| _Svjatoslav_ | Дата: Воскресенье, 19.08.2018, 16:58 | Сообщение # 1326 |
|
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| Если использовать хороший внешний генератор, то для измерений можно подключиться обычным образом - два провода выхода на два провода входа.
Транзисторы на входе карты слабые, чтобы не брызнули от перенапряжения и перегрузки входа, потребуется организовать делитель из трёх резисторов.
Два большего сопротивления, прямо с выхода усилителя, на меньший посредине.
С меньшего и снимается 0,7-1 В переменки для входа карты. Или меньше, если она этими напряжениями будет в перегрузке.
Таким макаром снимал спектр цирклотрона на JFET-ах: http://devicemusic.ucoz.ru/forum/5-229-1
|
| |
|
|
| jpatay | Дата: Воскресенье, 19.08.2018, 19:25 | Сообщение # 1327 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2731
Статус: Offline

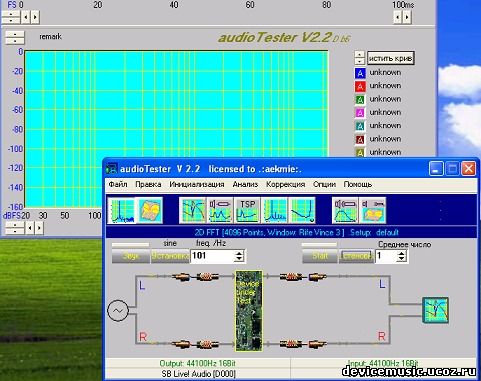

| Достал свой старенький комп с ХР и СоундБластером, а там оказывается есть прога audioTester v2.2.
Почитал, все хвалят её.
Добавлено (19.08.2018, 19:40)
---------------------------------------------
Юра, надо найти инструкцию, как снять спектрограмму.
Вот краткая характеристика:
Программа совмещает в себе несколько приборов: генератор , спектроанализатор , осциллограф-весь необходимый набор для профессиональной настройки аудиосистем.
Позволяет снять практически все нужные характеристики,такие как анализ спектра,КНИ,кинтермодуляции,сигнал/шум и.т.д.,а также протестировать звуковую карту компьютера.
Работа программы очень проста: сигнал с выхода звуковой карты подается на вход устройства, сигнал с выхода устройства на линейный или микрофонный вход и снимаются все нужные нам характеристики - амлитудная, частотная, и нелинейные скажения.
Сообщение отредактировал jpatay - Воскресенье, 19.08.2018, 19:53 |
| |
|
|
| pepe | Дата: Воскресенье, 19.08.2018, 20:44 | Сообщение # 1328 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Женя, там в хелпе английским по белому написано и картинки нарисованы.  У меня эта прога вылетает, ругается на звуковую карту.
Это оказывается популярная прога измерять динамики.
С уважением,
Юрий.
Сообщение отредактировал pepe - Воскресенье, 19.08.2018, 20:51 |
| |
|
|
| jpatay | Дата: Воскресенье, 19.08.2018, 20:53 | Сообщение # 1329 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2731
Статус: Offline
| Цитата pepe ( ) Это оказывается популярная прога измерять динамики. Добавлено (19.08.2018, 20:57)
---------------------------------------------
В принципе можно измерить гармоники через транс по входу, только время надо выделить для этого.
|
| |
|
|
| inkvizitor | Дата: Воскресенье, 19.08.2018, 20:59 | Сообщение # 1330 |
|
Полковник
Группа: Пользователи
Сообщений: 164
Статус: Offline
| Цитата jpatay ( ) Достал свой старенький комп с ХР и СоундБластером, а там оказывается есть прога audioTester v2.2.
Там була функція, яка дозволяла знімати параметри окремо,
кабелів, якими підєднано підсилювач, а потім кабель вираховувати із заміріи
Можна буде проміряти трансформатор, а потчм врахувати те, що він вностиь в сигнал для отримання
більш правильних результатів
Я б витрачав час на освоєння спектри та RMAA як найбільш розповсюджених та визнаних на форумах
|
| |
|
|
| jpatay | Дата: Воскресенье, 19.08.2018, 21:04 | Сообщение # 1331 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2731
Статус: Offline
| Цитата inkvizitor ( ) Використайте RMAA
Не догадался я Юре выслать такой транс. У меня их несколько.
|
| |
|
|
| inkvizitor | Дата: Воскресенье, 19.08.2018, 22:06 | Сообщение # 1332 |
|
Полковник
Группа: Пользователи
Сообщений: 164
Статус: Offline
| Цитата jpatay ( ) Юра им пользуется, только надо ему транс хороший найти |
| |
|
|
| pepe | Дата: Понедельник, 20.08.2018, 10:26 | Сообщение # 1333 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 346
Статус: Offline
| Запуск прошел успешно. На старых универсальных платах пока вариант С3, который в будущем скорее всего вырастет до Д3. При основном питании 16В оптимальный ток покоя 230мА. Ограничение симметричное. Полоса по -3Дб до 230кГц.
С радиаторами для выходников удачно получилось. Этот блок от Радиотехники-020. Радиаторы не большие, но большой плюс в том, что это 4 отдельных радиатора изолированые от корпуса. Соответственно транзисторы можно устанавливать без всяких прокладок, что обеспечивает максимальный тепловой контакт. После получаса с полной мощностью на выходе температура радиаторов 38-39 градусов.
С уважением,
Юрий.
Сообщение отредактировал pepe - Понедельник, 20.08.2018, 10:39 |
| |
|
|
| jpatay | Дата: Понедельник, 20.08.2018, 12:22 | Сообщение # 1334 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2731
Статус: Offline
| Цитата pepe ( ) Запуск прошел успешно.
|
| |
|
|
| _Svjatoslav_ | Дата: Понедельник, 20.08.2018, 14:01 | Сообщение # 1335 |
|
Генерал-полковник
Группа: Модераторы
Сообщений: 1161
Статус: Offline
| pepe, поздравляю!
С3 и Д3 усилители разных типов. Первый ближе к ИТУН, второй ближе к ИНУН.

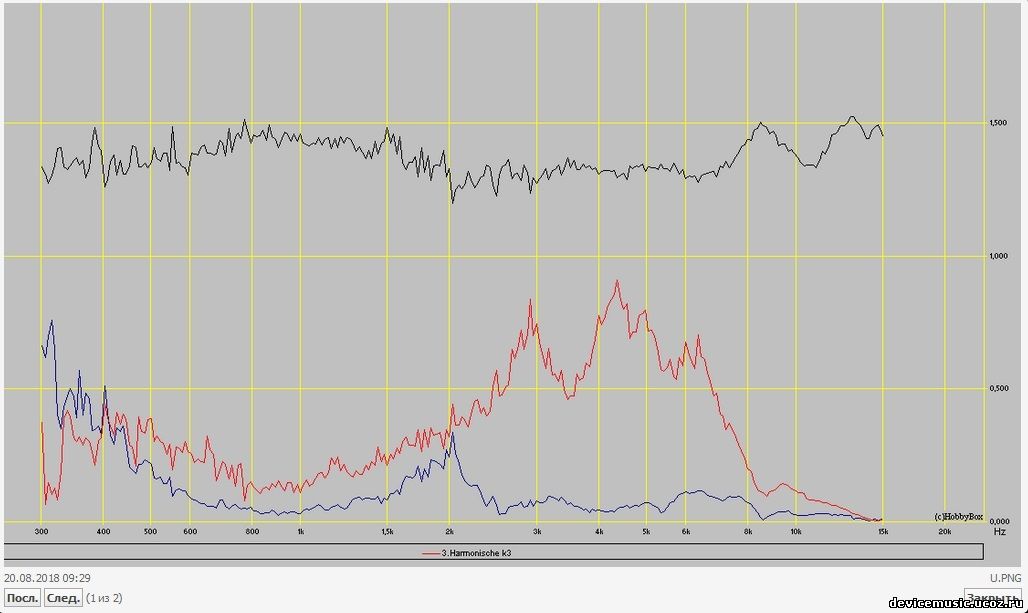

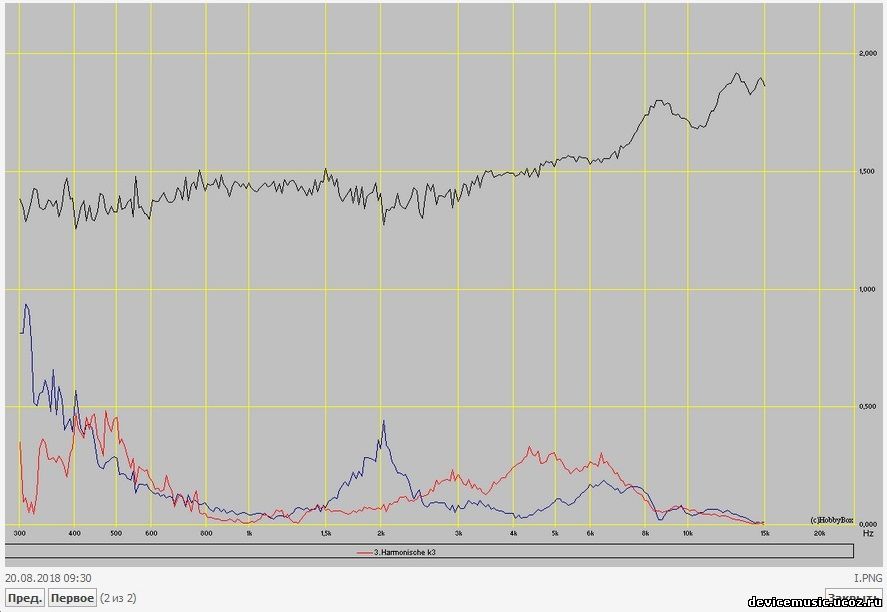

На Веге в теме акустики приведены фактические АЧХ и спектры гармоник динамиков при работе от ИТУН и ИНУН.
Сообщение 117, _http://forum.vegalab.ru/showthread.php?t=59170&page=6

|
| |
|
|
|
